一、前端操作流程

1、设计方案

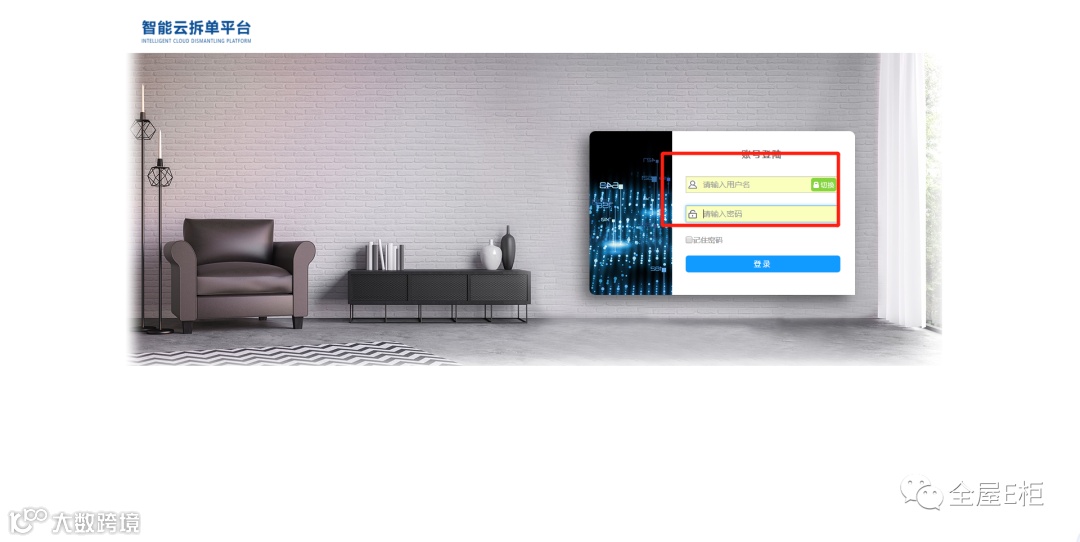

1.1在全屋E柜www.egui.me或智能云拆单平台ds.wongshek.cn登录设计端账号

1.2根据需求，新建设计方案或选择已有方案

1.2.1新建设计方案

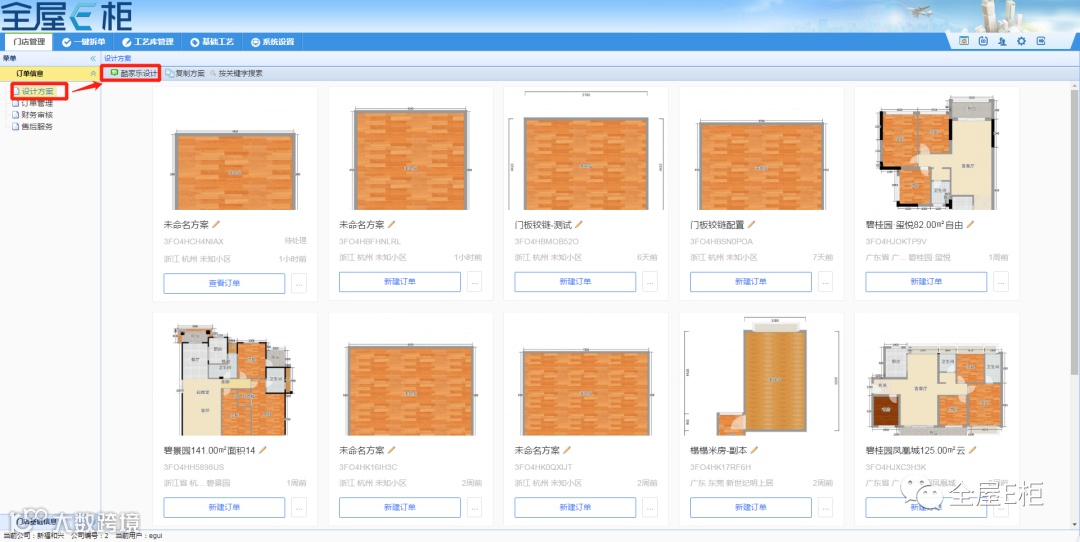

如果还没有建立订单情况下需要设计方案，选择“设计方案”下的“酷家乐设计”，进行新建设计方案

1.1.2选择已有方案

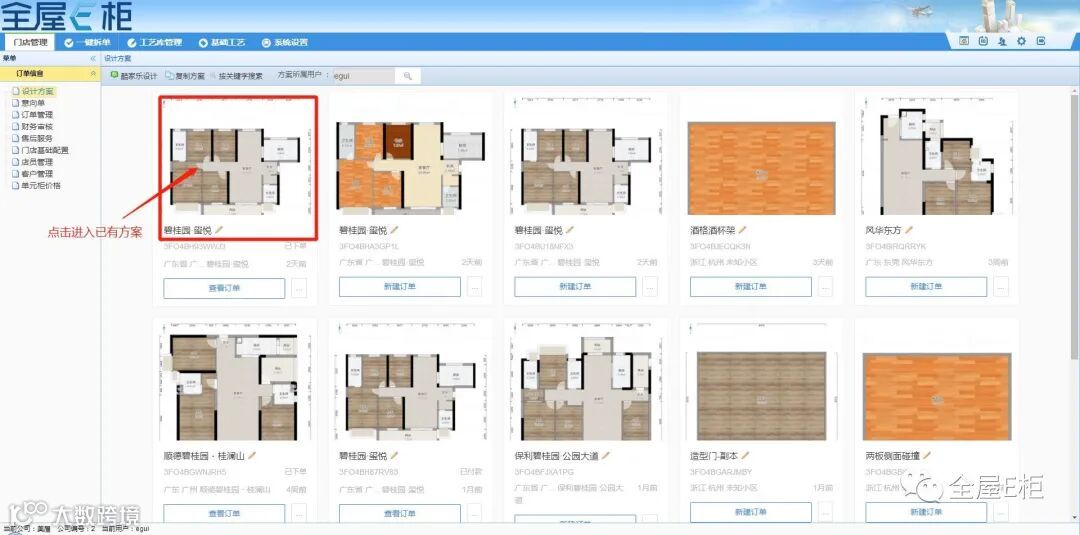

点击方案图片，进入已有方案

1.3设计方案

详细酷家乐设计教程可进入酷家乐学习网站：https://www.kujiale.com/hc或https://www.kujiale.com/?kpm=9V8.6c261dc1484f94b4.e890946.1563872025398

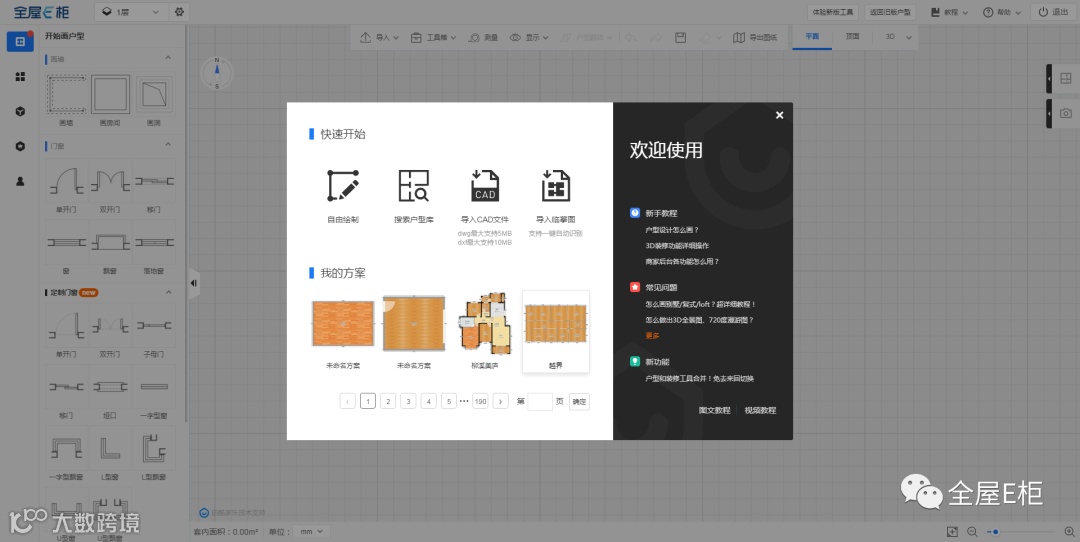

1.3.1绘制户型

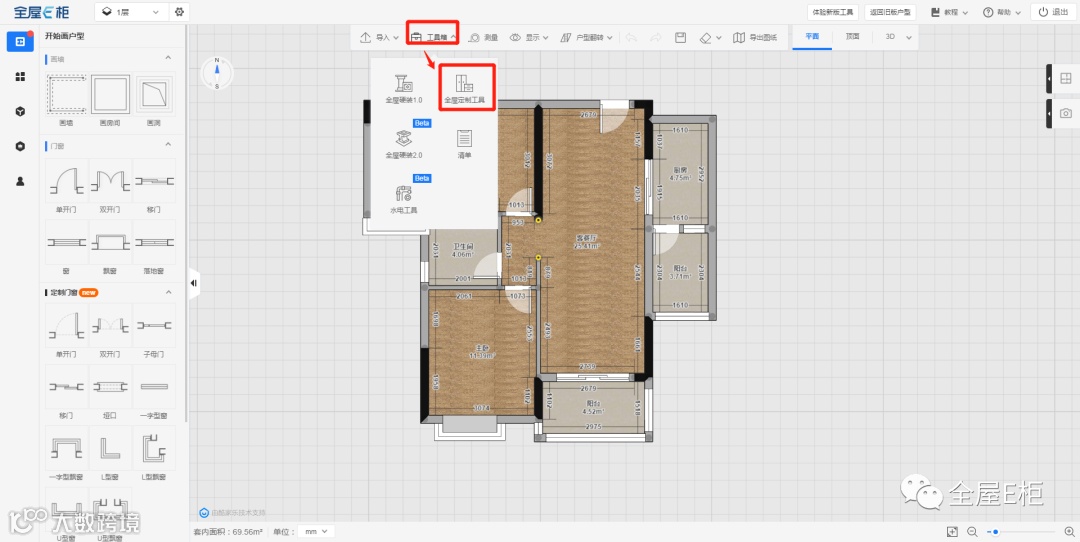

1.3.2进入全屋定制工具

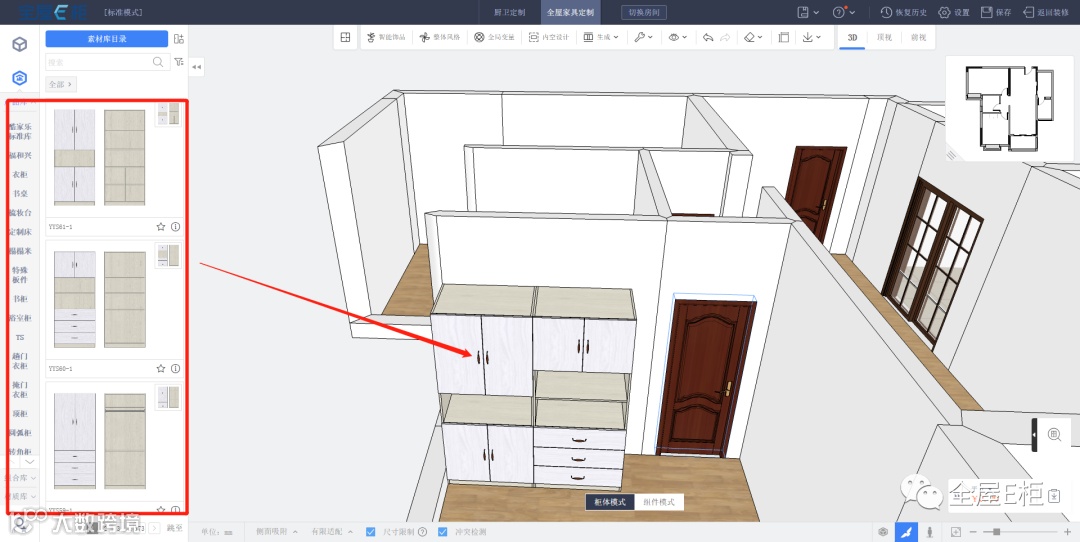

1.3.3从模型库中拖拽模型进行设计

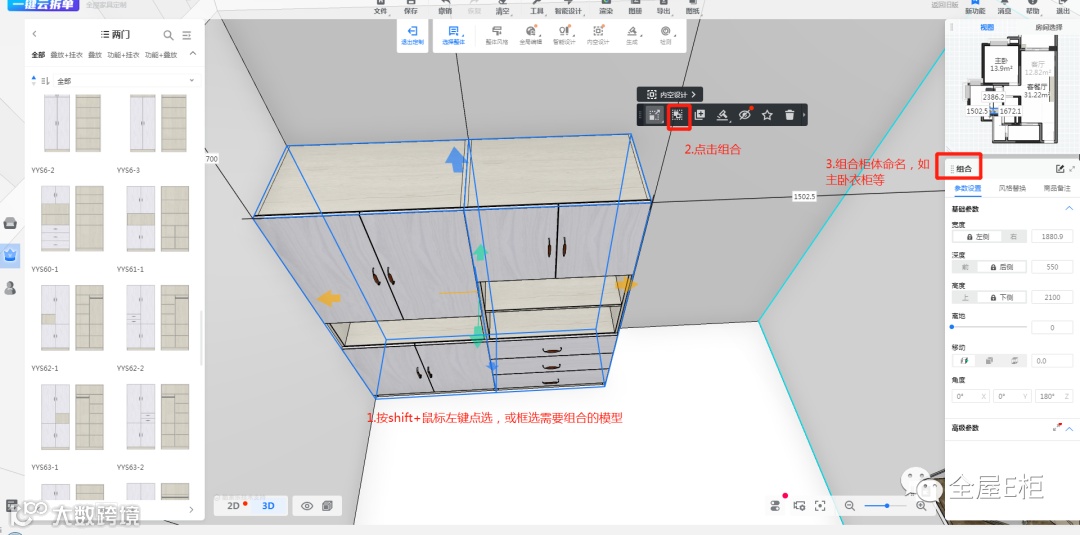

1.3.4对于多个单元柜组合而成的，如有需要则把柜体进行组合，如主卧衣柜组合、电视柜组合等；

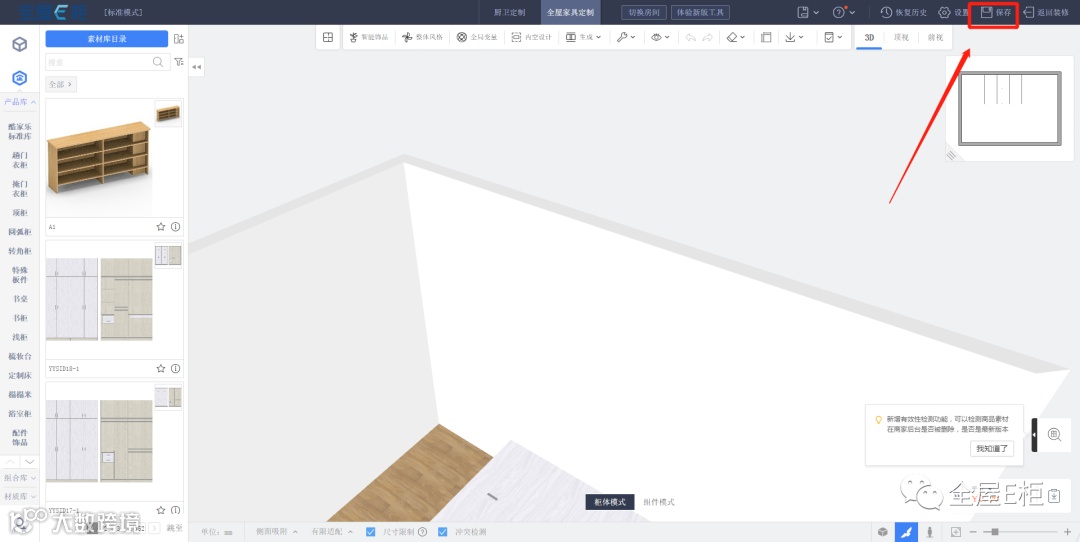

1.3.5完成后，保存退出方案

二、后端操作流程

www.egui.me 或ds.wongshek.cn登录拆单账号

1、建立订单

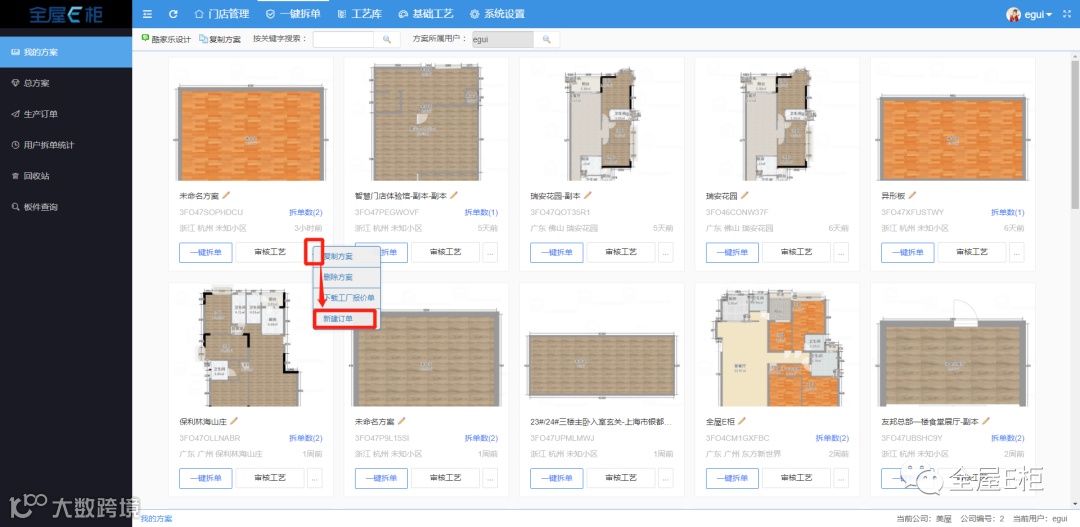

点击方案右下角“···”，选择新建订单

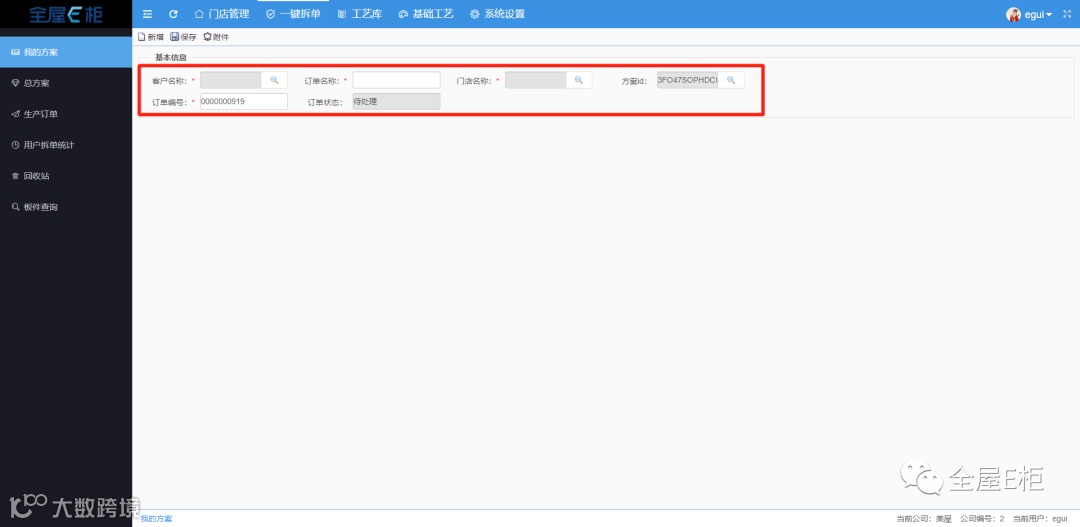

根据提示录入选择客户、订单等信息

2、修改工艺

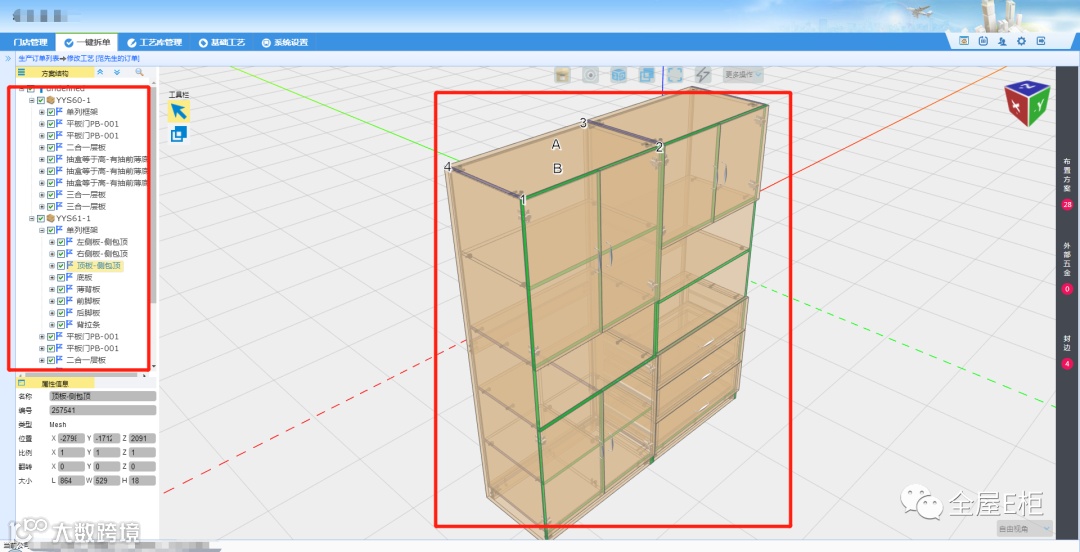

1）点击“一键拆单”-“拆单方案”-对应方案下的“修改工艺”，还原设计方案，并匹配及检查工艺

2）一比一还原酷家乐方案中的定制家具模型

3）如模型已录入在“工艺库管理”配置了工艺，则如上图直接还原出工艺。入没有，则需要在此配置工艺，可选择“应用通用工艺”，或点选板件后，在右侧栏对板件的封边或布置方案进行配置工艺

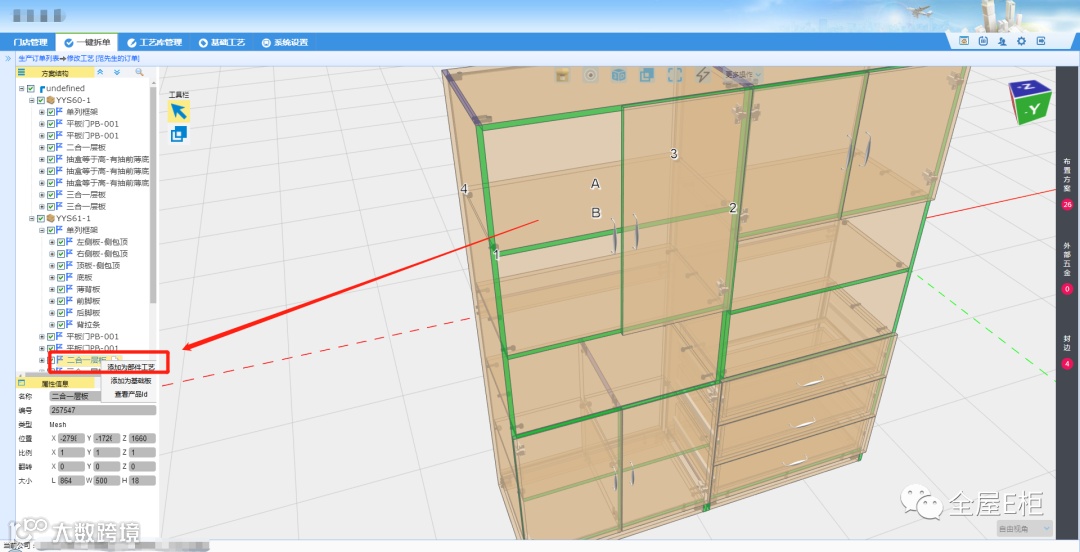

4）如部件工艺固定，希望下次修改工艺直接还原，则可在左侧选择模型，右键单击，选择“添加到部件工艺库”

3、一键拆单

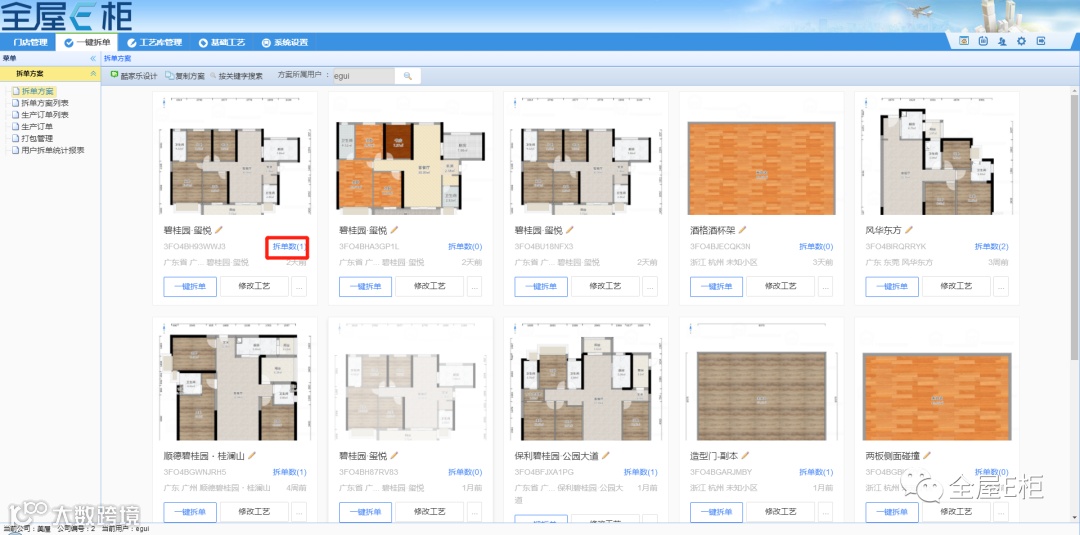

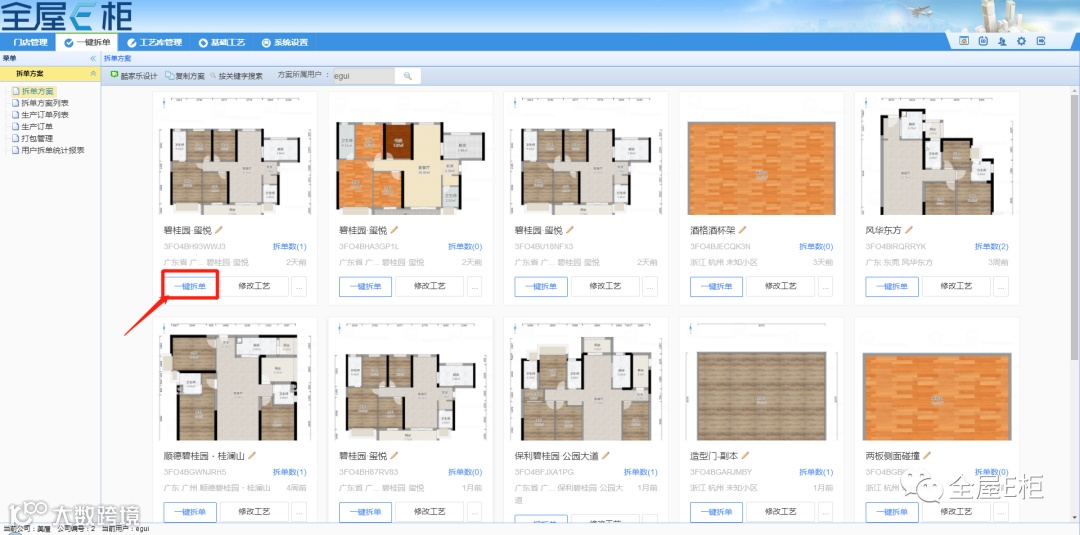

1）确认后，返回到订单信息列表，点击对应方案下的“一键拆单”

2）拆单完成后，点击对应方案下的“拆单数”

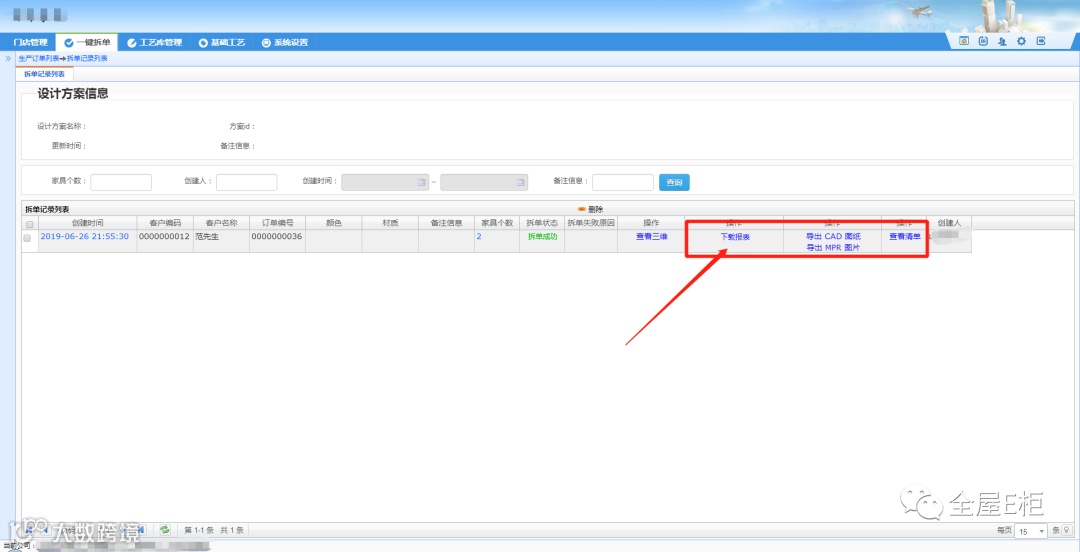

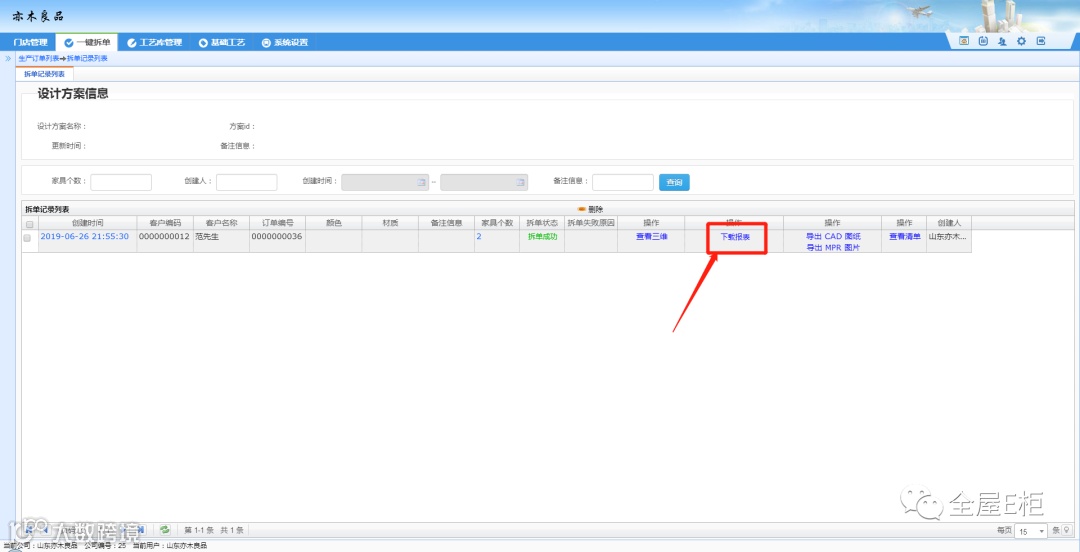

3）在“拆单记录”亦可下载报表，以及其他内容，也可在线查看清单

4）下载报表

5）下载后解压文件

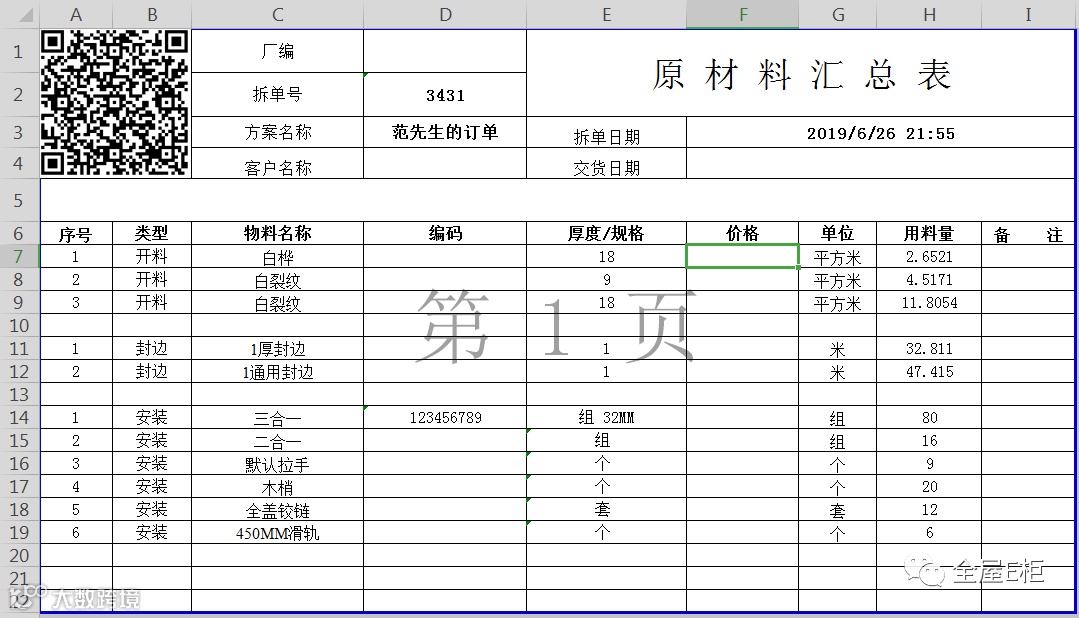

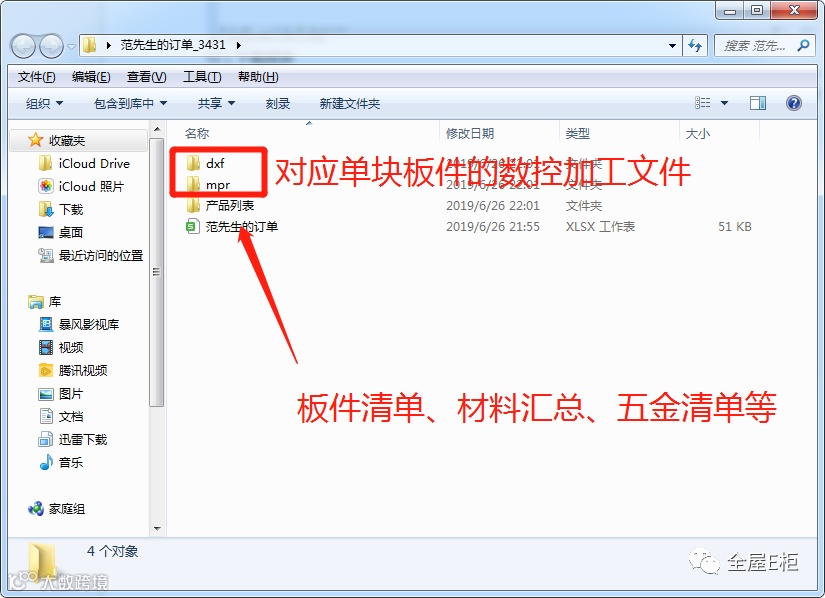

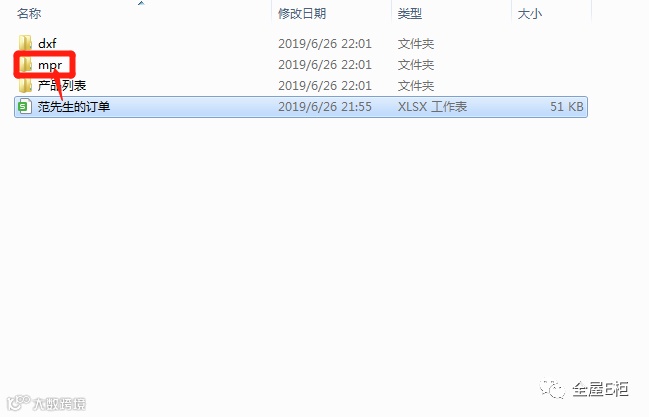

6）文件包含内容

4、优化生产

可对接雕刻机或电子锯开料设备，下面以对接雕刻机优化为例：

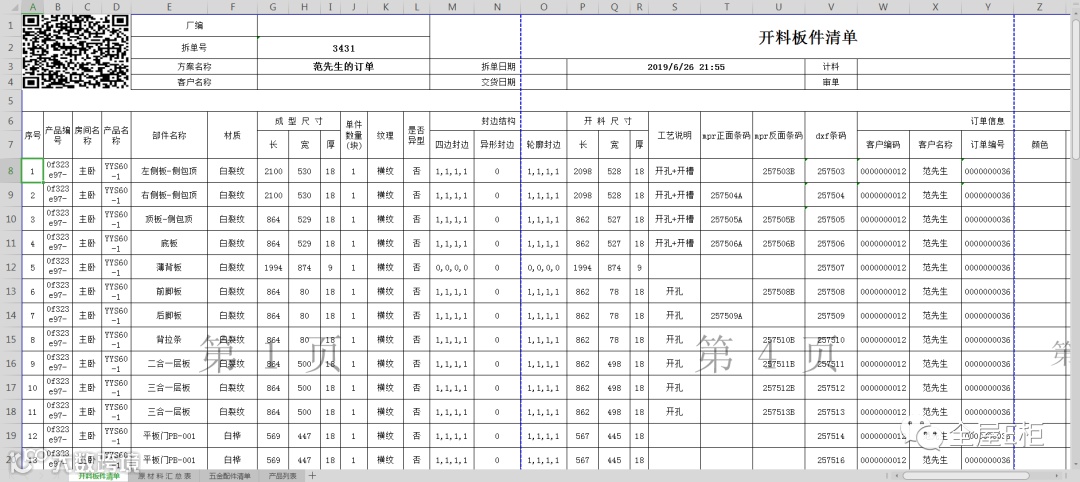

1）准备料单及对应的孔位文件（以下是全屋E柜拆单输出的料单）

2）启动WSNesting优化程序

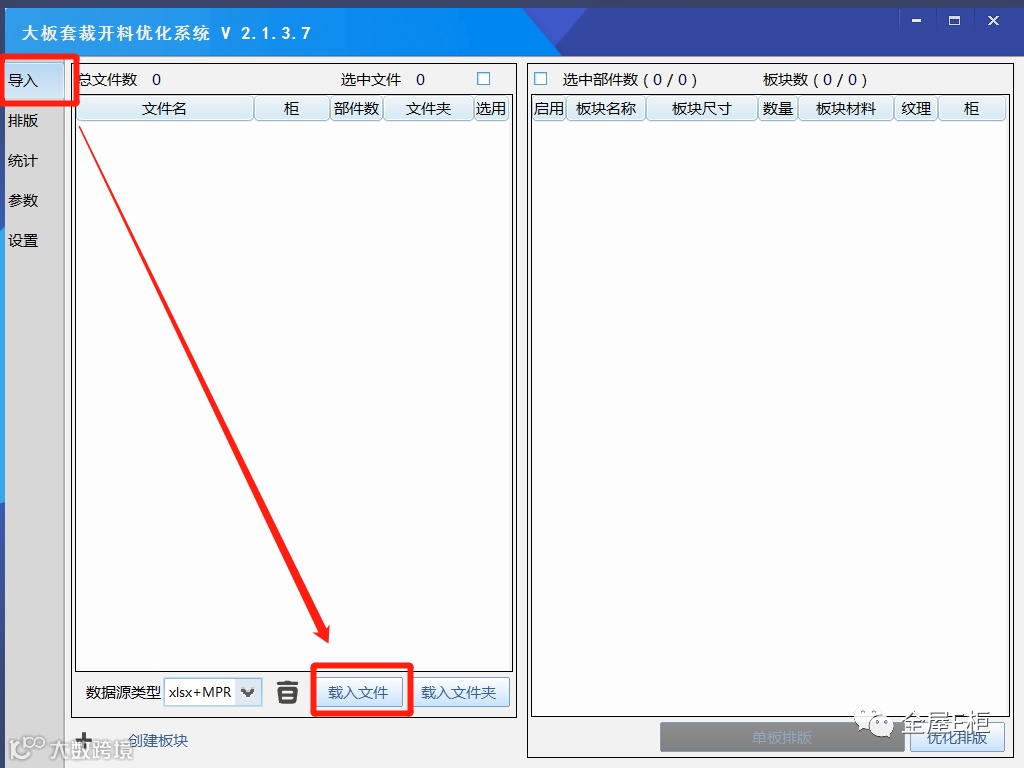

3）在“导入”中选择“载入文件”

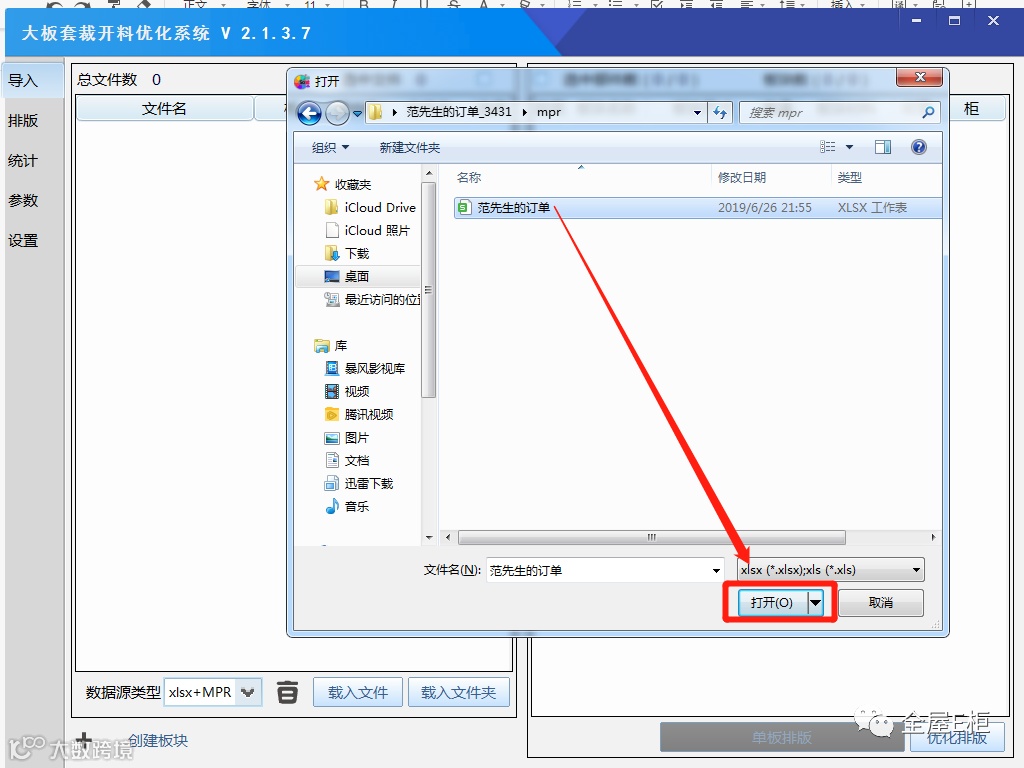

4）选择已下载的文件

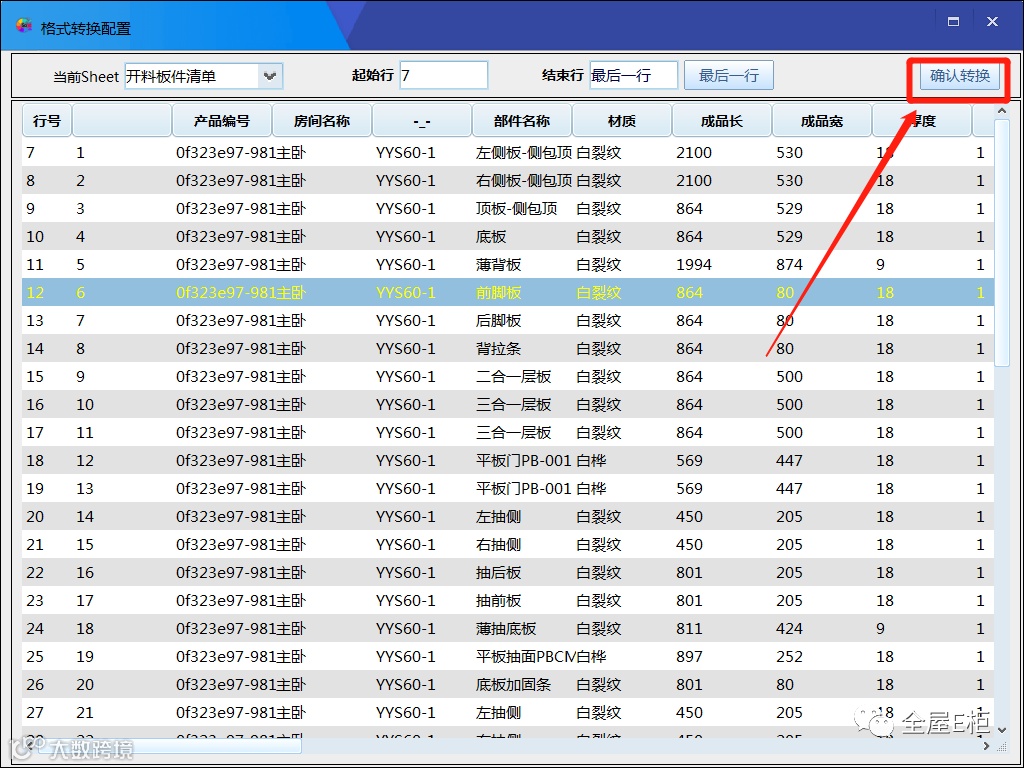

5）确认转换

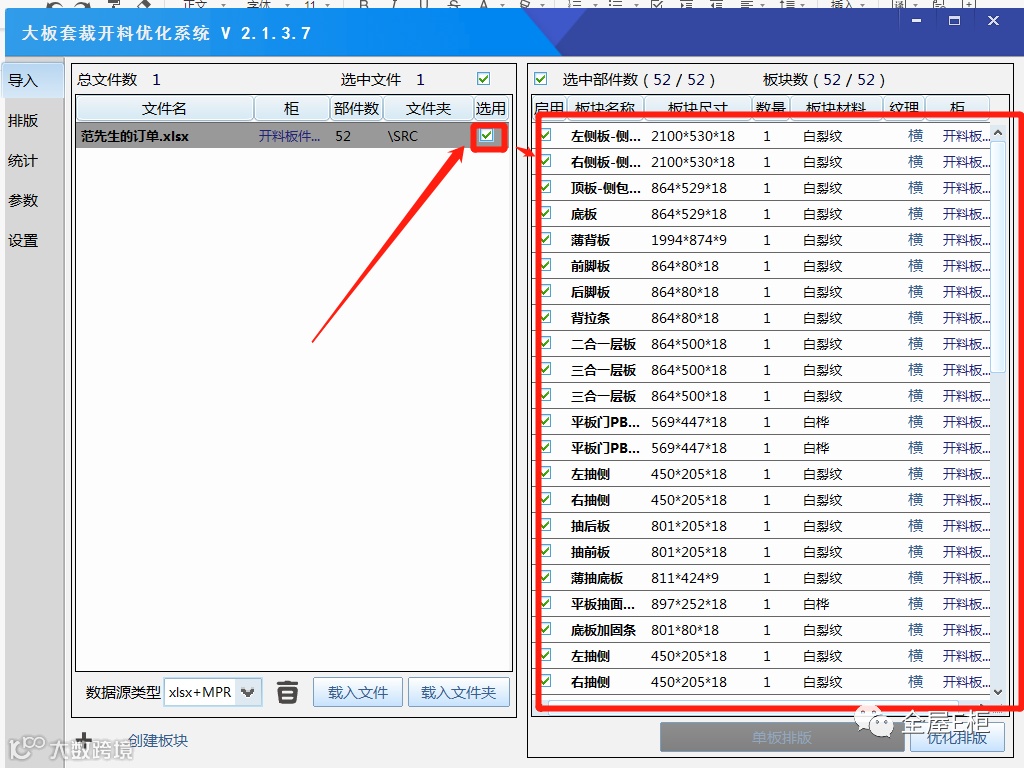

6）勾选料单

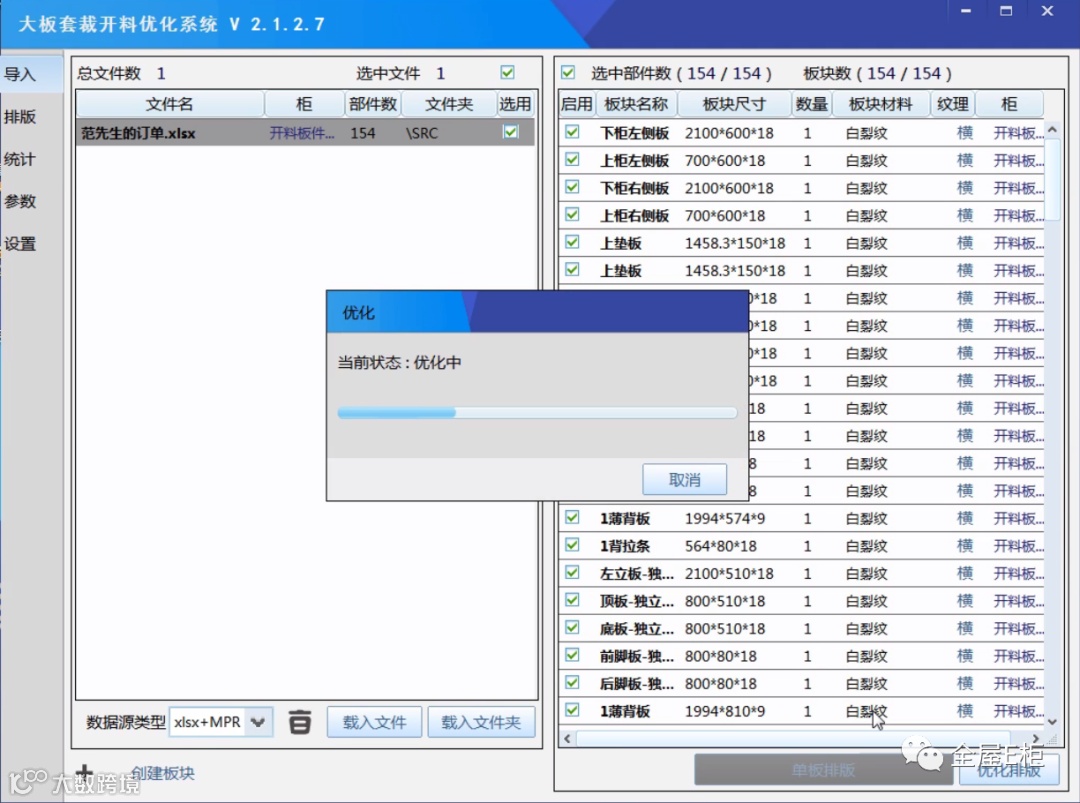

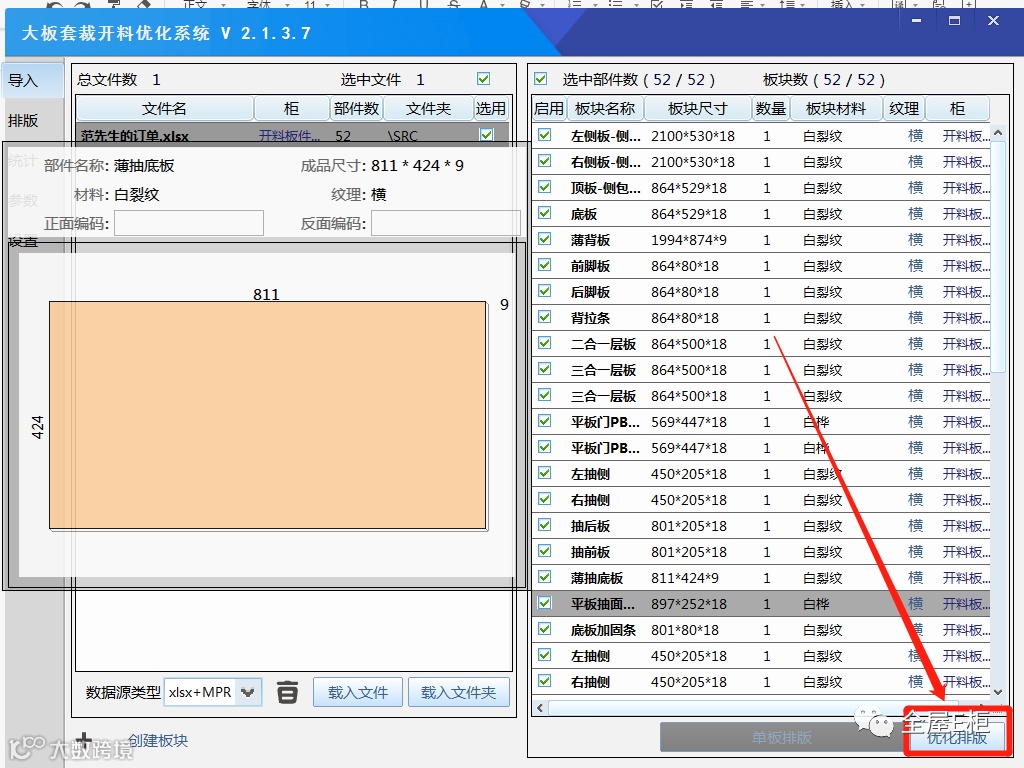

7）点击“优化排版”

8)优化完成

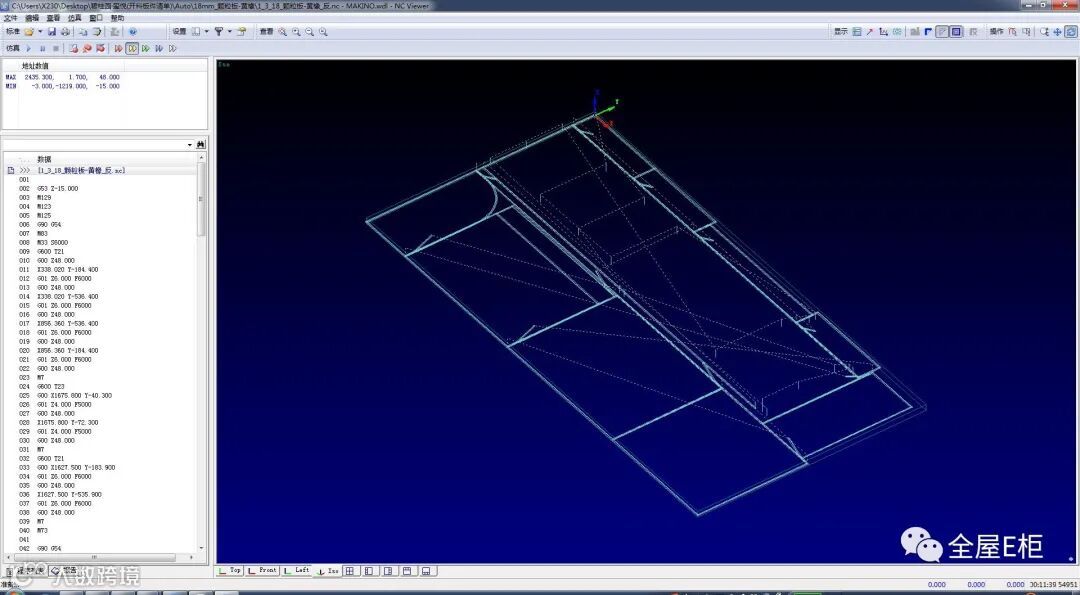

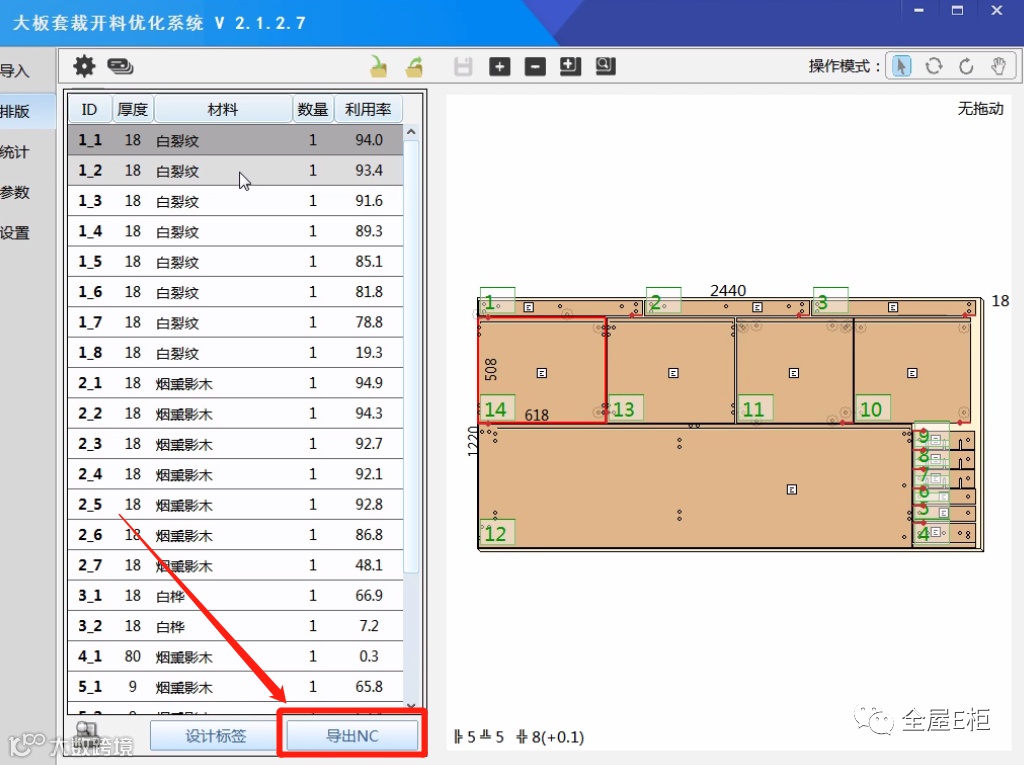

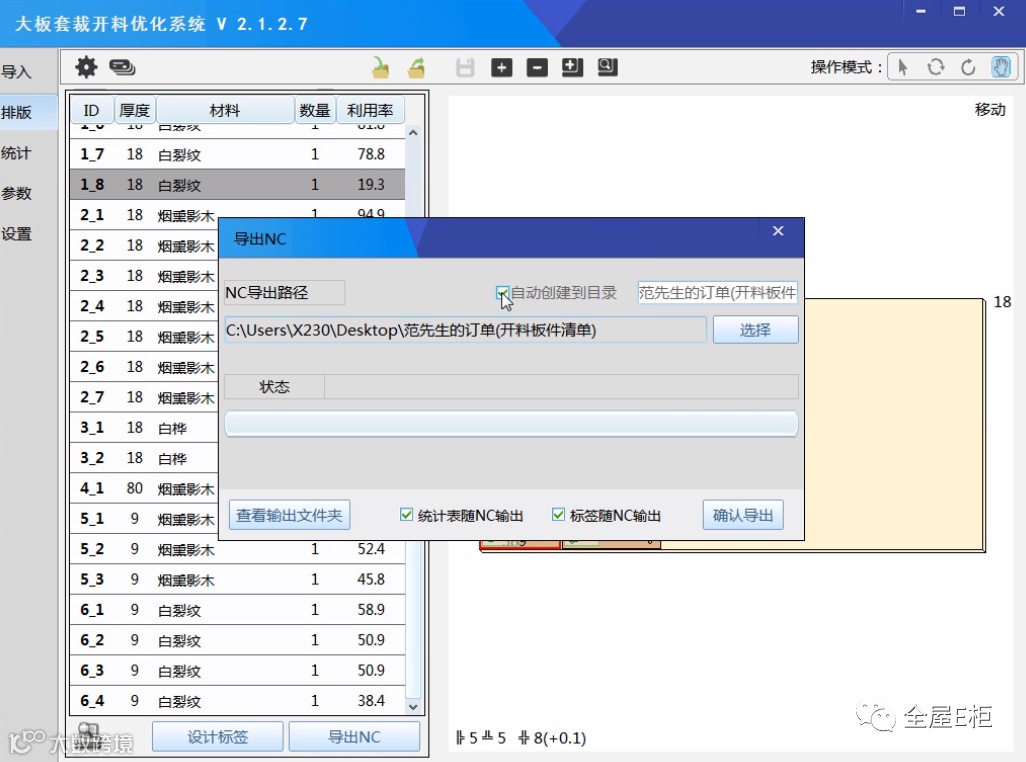

9）导出NC

10）选择导出路径

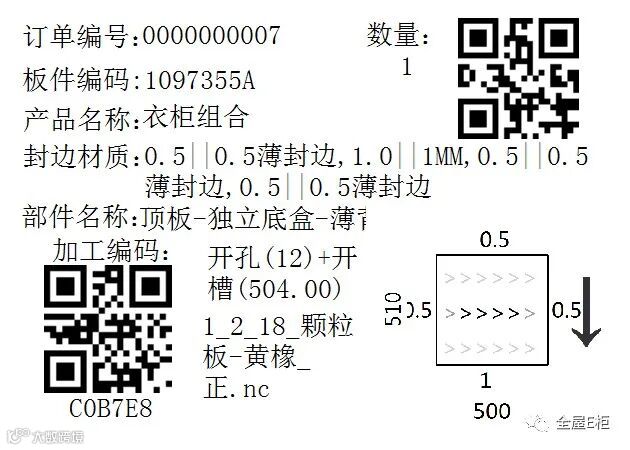

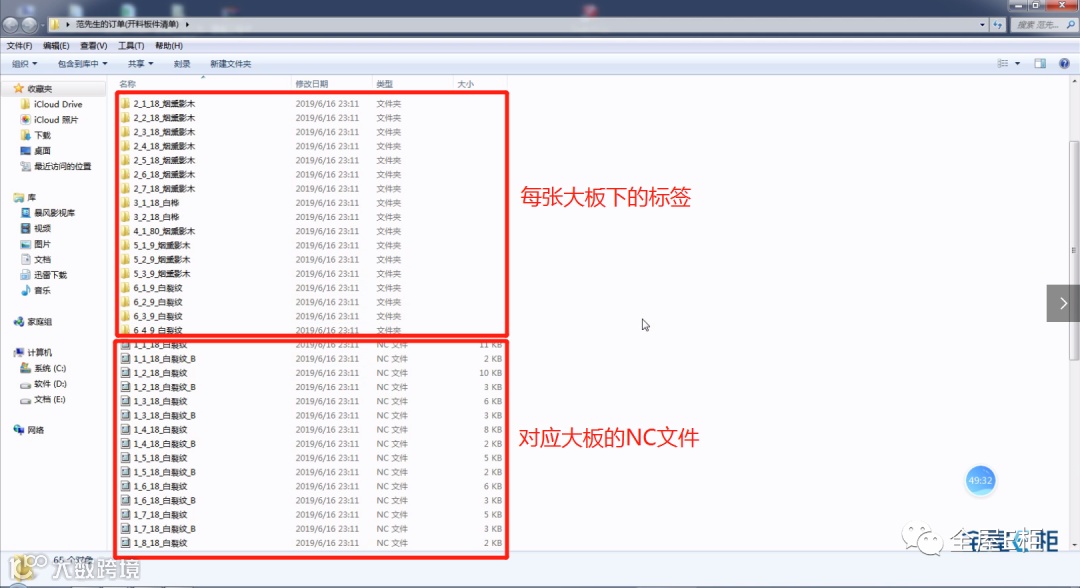

11）导出后的文件，对应标签打印出来，把NC文件拷贝到开料机中，即可执行生产

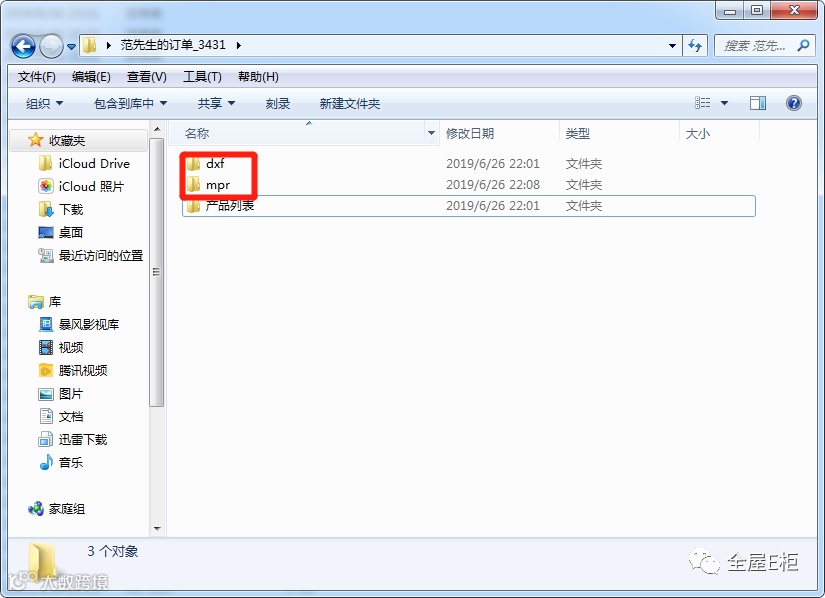

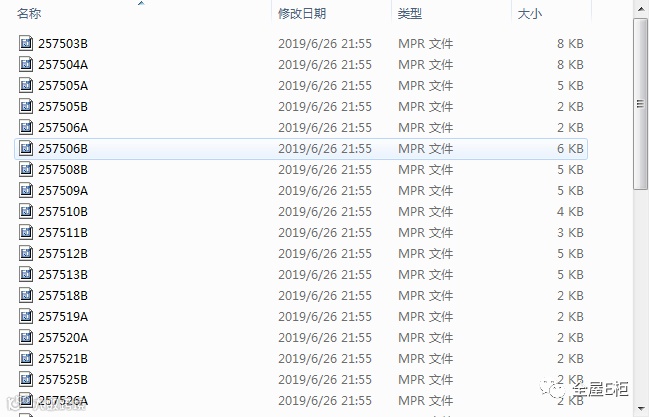

12）根据生产流程需求，如果有数控钻等设备，则需要把mpr或dxf文件拷贝到数控设备中，才可扫码读取加工信息
