模型更新-栅格护墙板 | 后台拆单

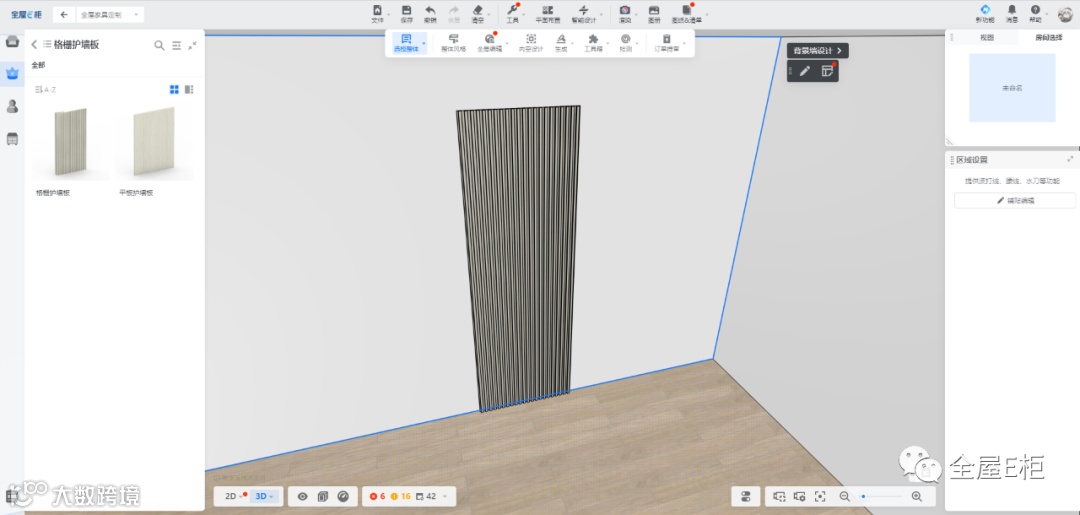

模型位置路径：产品库-护墙板-格栅护墙板

使用注意：

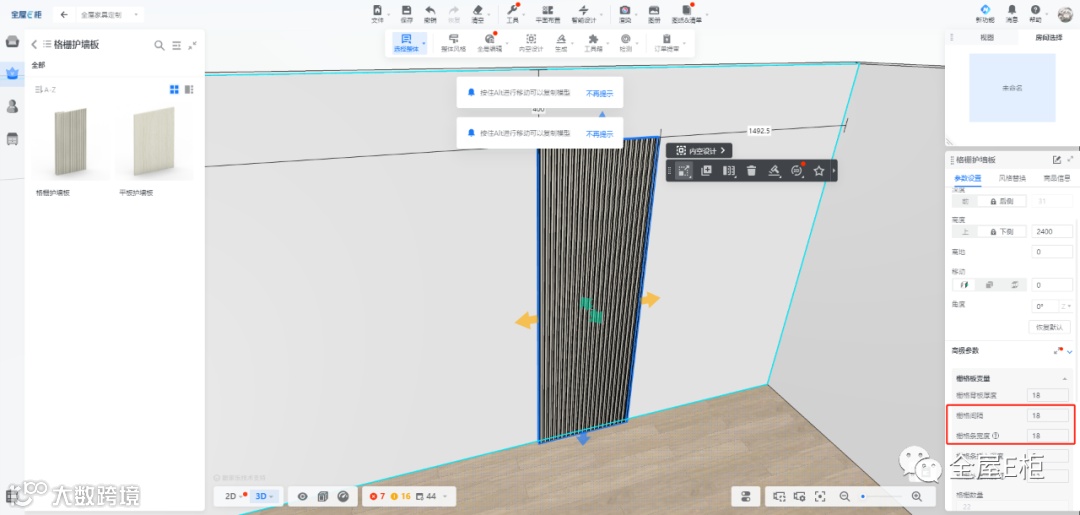

1.模型宽度可调整范围为100-1200，但范围内调整宽度会以“栅格间隔”+“栅格条宽度”为一个步长调整。调整这两个参数也会对宽度有所影响，需要注意。





2.栅格条板件厚度尺寸为“栅格条宽度”，宽度尺寸为“栅格条插入深度”+“栅格外露深度”，高度根据模型整体高度变化

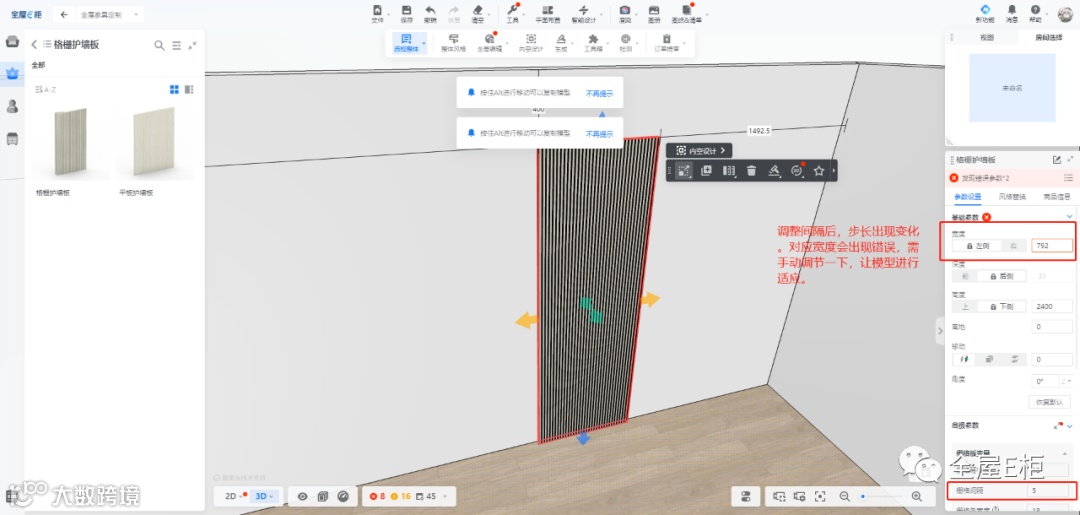

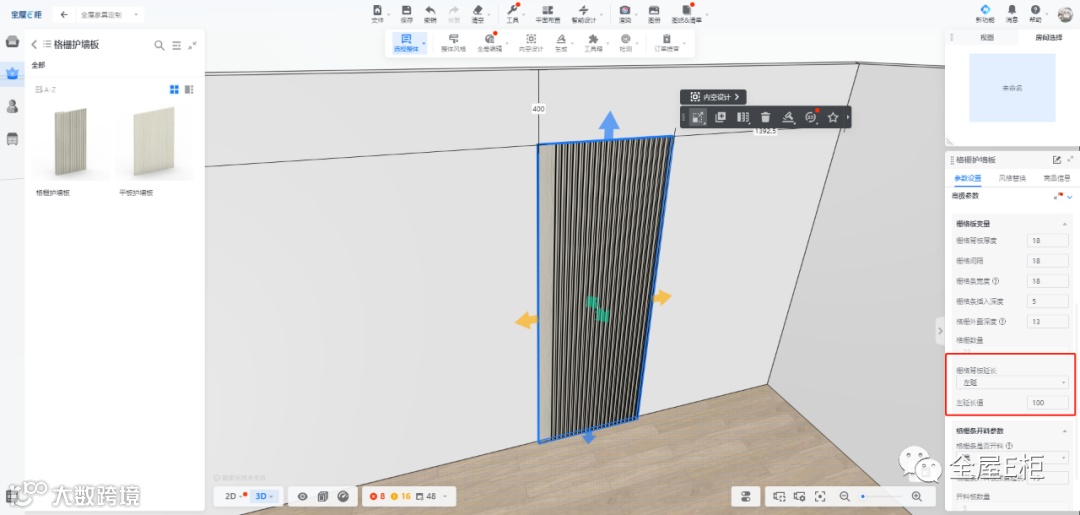

3.前面有提过栅格护墙板会以“栅格间隔”+“栅格条宽度”为一个步长调整。所以会出现有尺寸不满足的情况（如：到墙边位置不足一个步长，或者侧边有部分位置不需要有栅格的情况）。出现这种情况的时候可以使用“栅格背板延长”的参数选择完左侧或者右侧延伸背板（注意延伸最大值为1200mm减去整体宽度）。

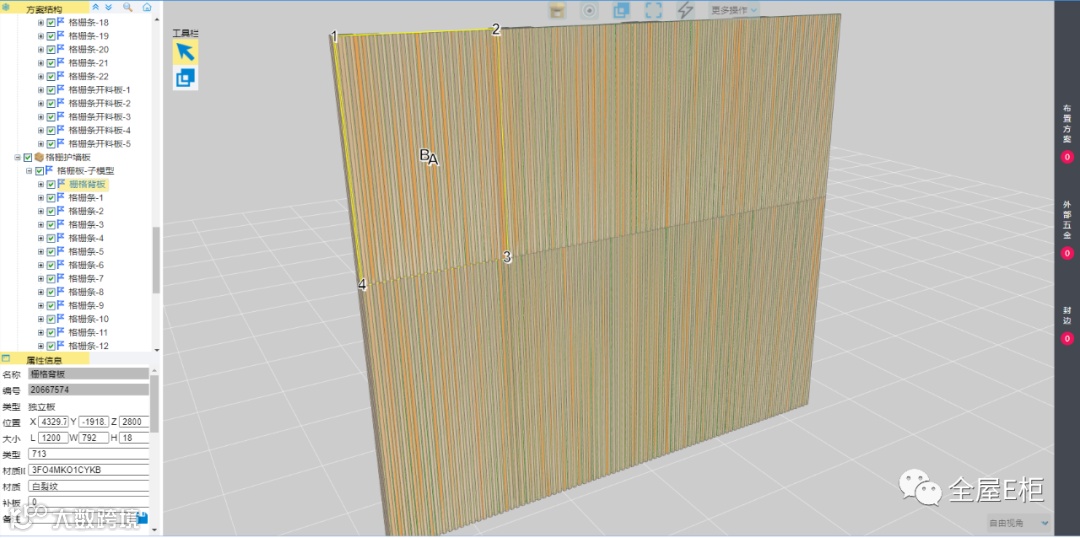

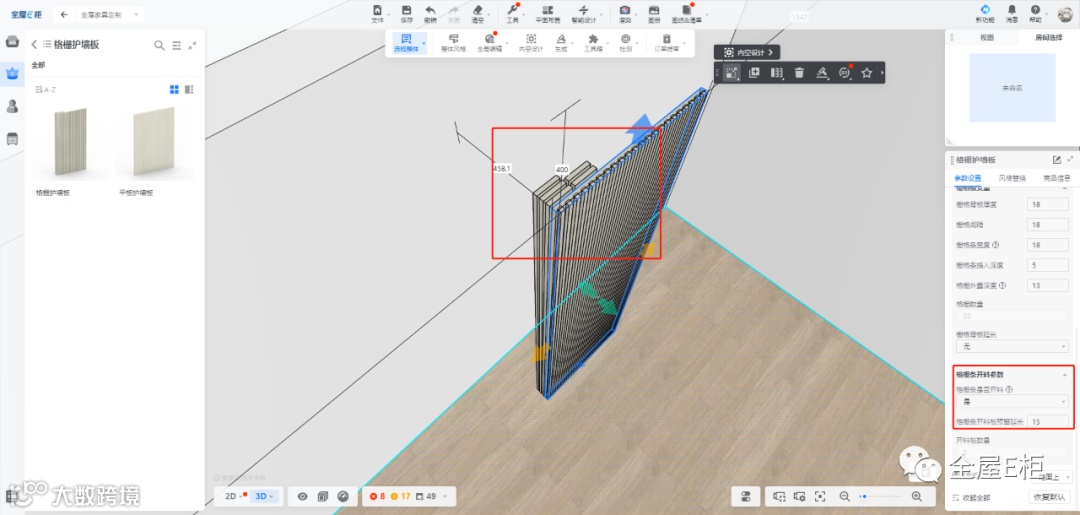

4.在模型后方，会有几块板件。该板件用于栅格条的开料使用。条子的尺寸为五个栅格条一组加上预留值“格栅开料板预留延长”（用于延长开料刀具的预留）。如果不需要开料板也可以把“格栅是否开料”选择为否。

5.关于栅格背板开槽的方法：

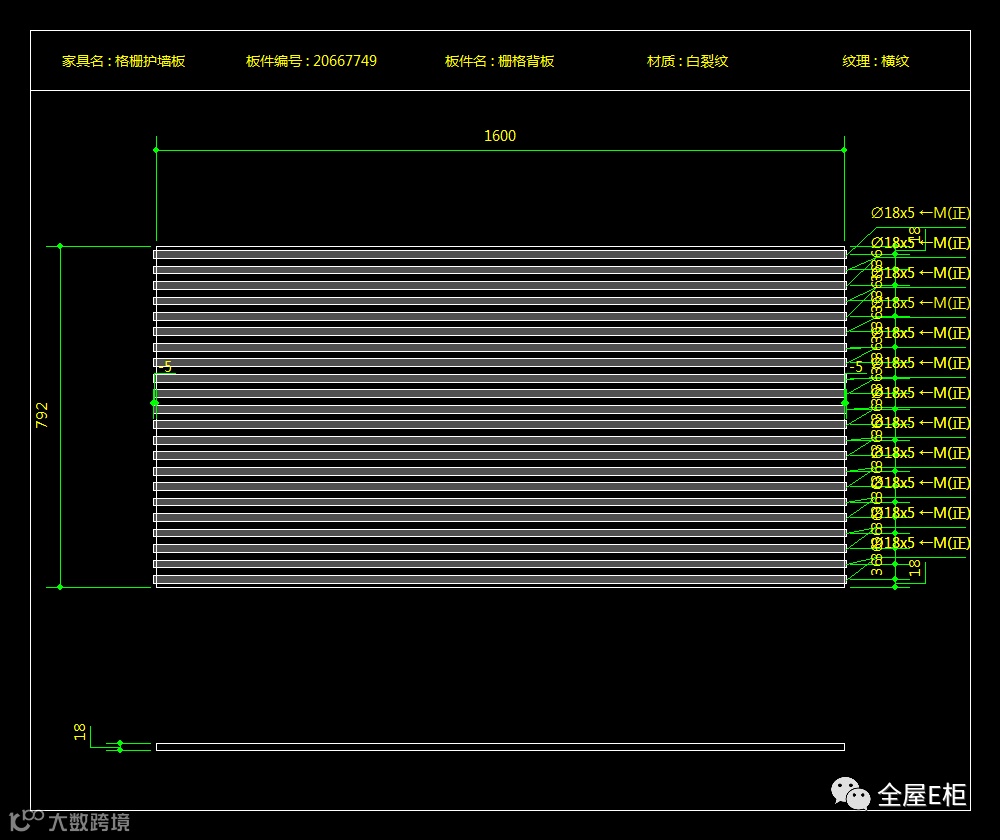

5.1 使用栅格条与背板碰撞开槽（与常规柜子背板开槽形式相同，受拆单后台“开槽预留宽”和“开槽预留深”影响）。

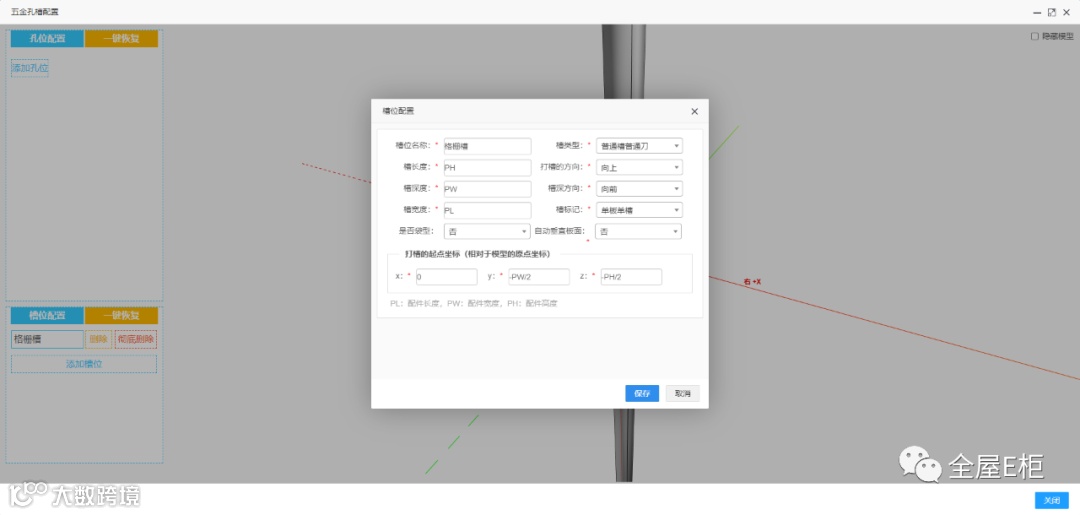

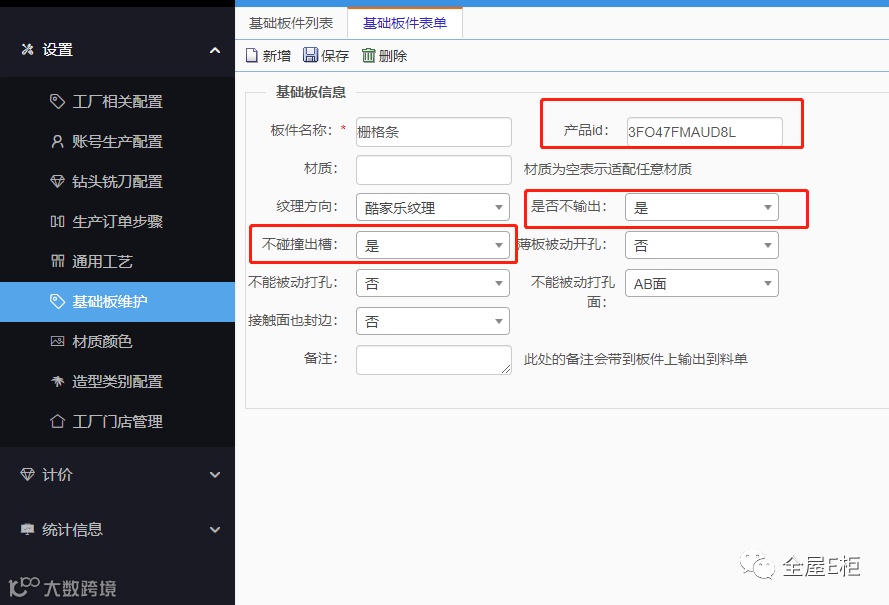

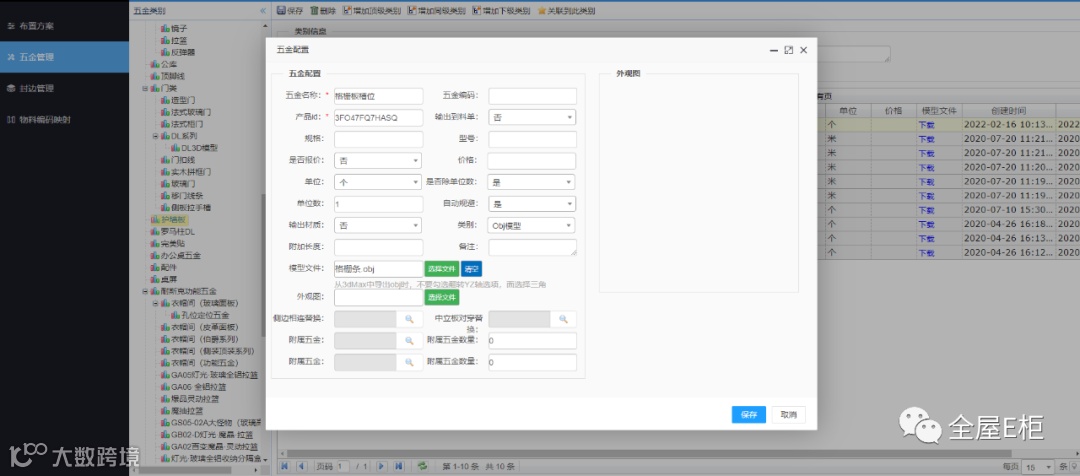

5.2 使用五金配置槽的方式配置。需要把板件配置为不碰撞开槽（栅格条ID：3FO47FMAUD8L）。并为五金添加槽位（需要五金模型请联系运营）。
