#问题描述：

竖板和背板碰撞之后没有报错，直接出槽了，但是出槽又只出了一半

二、排查

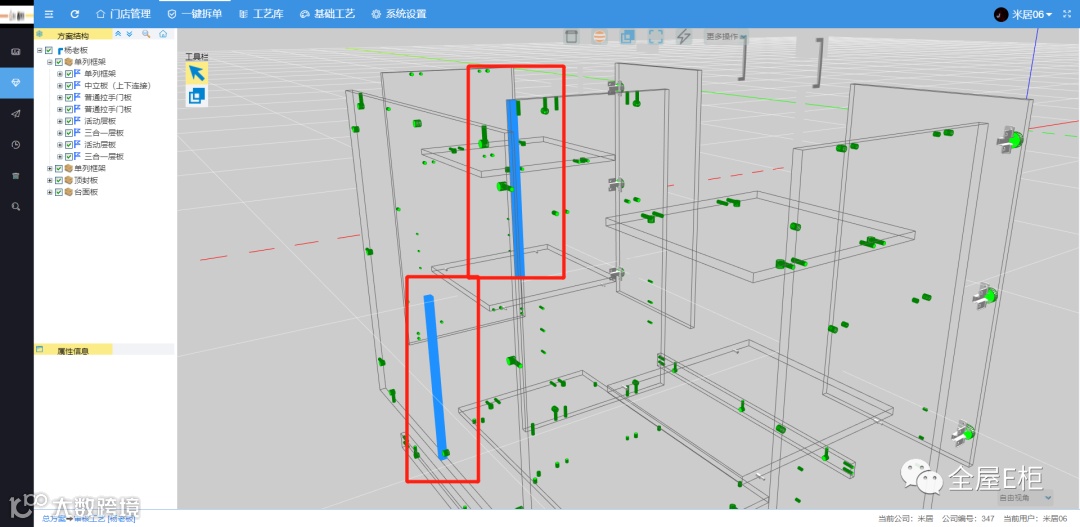

审核工艺中炸开视图可以看出，中立板与厚背板相互交叉碰撞，各自产生一半的槽，在程序中属于正常情况，程序无明显问题，属于建模或设计问题。

三、回复：

1.槽的碰撞判断

1.1关于不同颜色提示：

蓝色为正常碰撞出槽，如薄背板槽、薄抽底槽、酒格槽等；

红色为错误和警告，紫色、橙色则是需要注意

（紫色是设置了不规避的，橙色是规避后没有位置的碰撞，设置了不出槽但有碰撞）

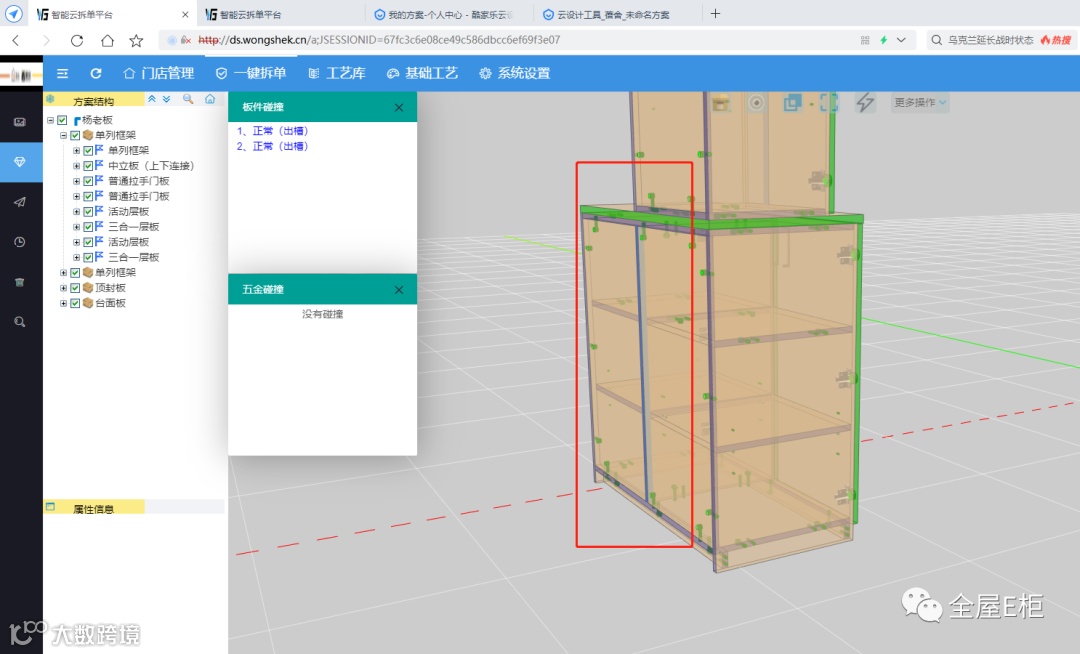

1.2当前为蓝色正常出槽

背板插入侧板类碰撞出槽（插入槽）

板与板相互碰撞（如酒格类相互插接槽）

当前方案中中立板与背板交叉碰撞（类似于酒格、格子抽类交叉重叠），则相互碰撞一半的槽

四、解决方案

1.如果中立板与背板同属于一个整体模型建议从酷家乐参数化建模处理模型结构

2.如果中立板是设计时添加的，建议在酷家乐参数化后台处理中立板的适配规则或柜框的适配空间

3.规范设计、审核标准及流程
