一、应用场景

市场上存在单饰面板，一般见光面为饰面，这时就对生产加工有一定要求，所有见光面在同一块大板的同一面加工

二、解决方案

要实现以上需求，有两种解决方案，一种是通过酷家乐前端模型控制板件方向，另一种是在后端审核工艺时调整板件单饰面方向

1.通过酷家乐前端模型控制板件方向

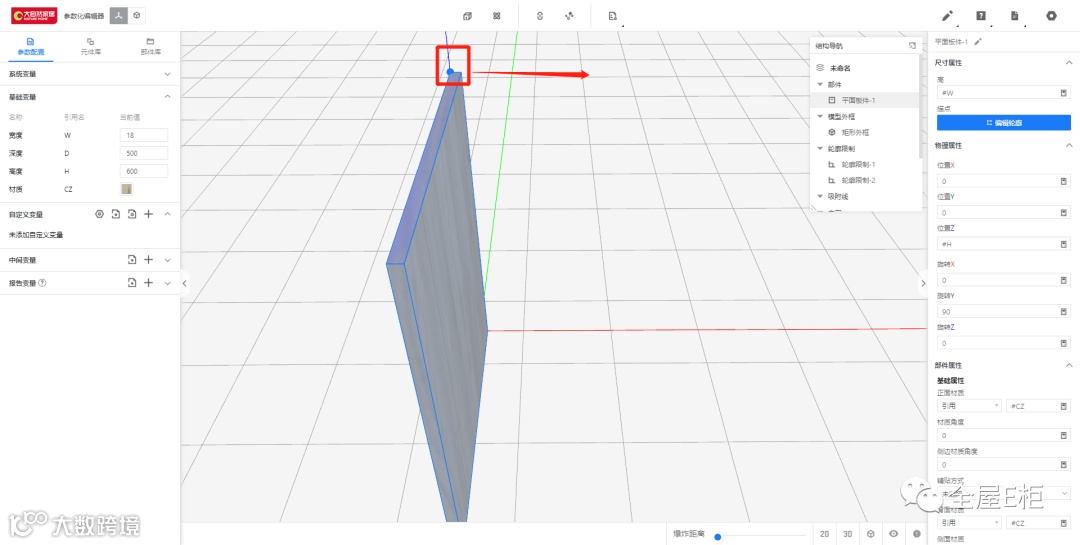

1.1在酷家乐参数化模型中，板件厚度的拉伸方向对应拆单平台的A面（正面），如下竖板，模型原点在左，那么板件向右拉伸

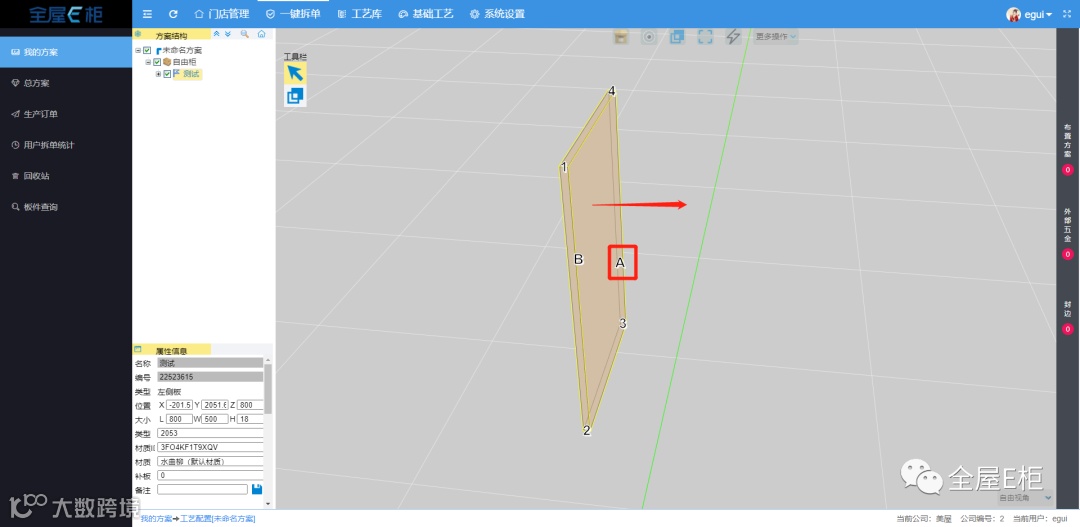

通过拆单后台还原后，板厚拉伸方向为A面（正面）

1.2模型应用，如果一个柜体左右侧板为见光面的单饰面板，那么左右侧板的板厚拉伸方向统一朝内或朝外，可以通过旋转控制板件厚度拉伸方向

如下，两块不同拉伸方向的板件在酷家乐的参数化模型及拆单后台还原的效果对比

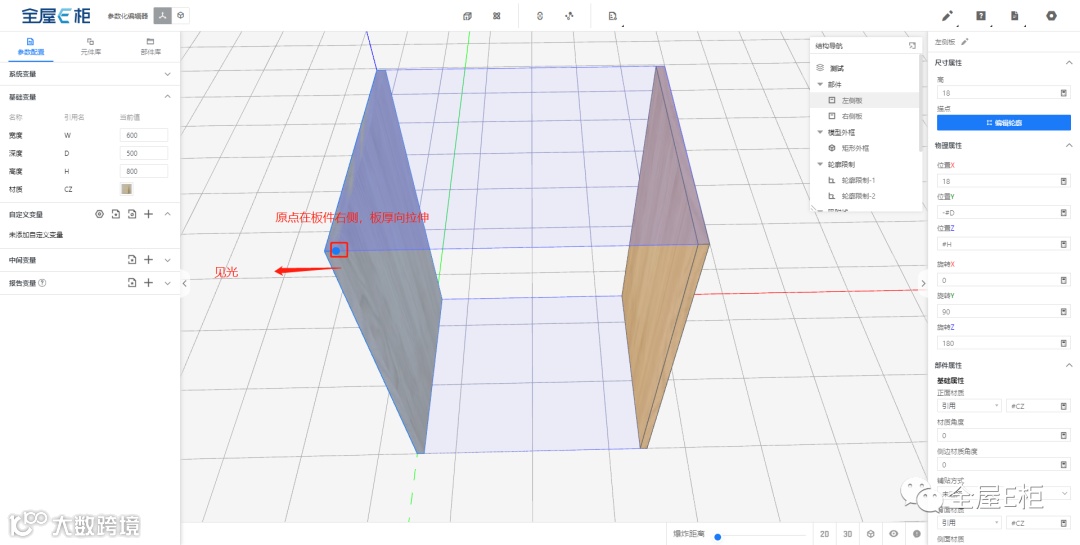

#左侧板

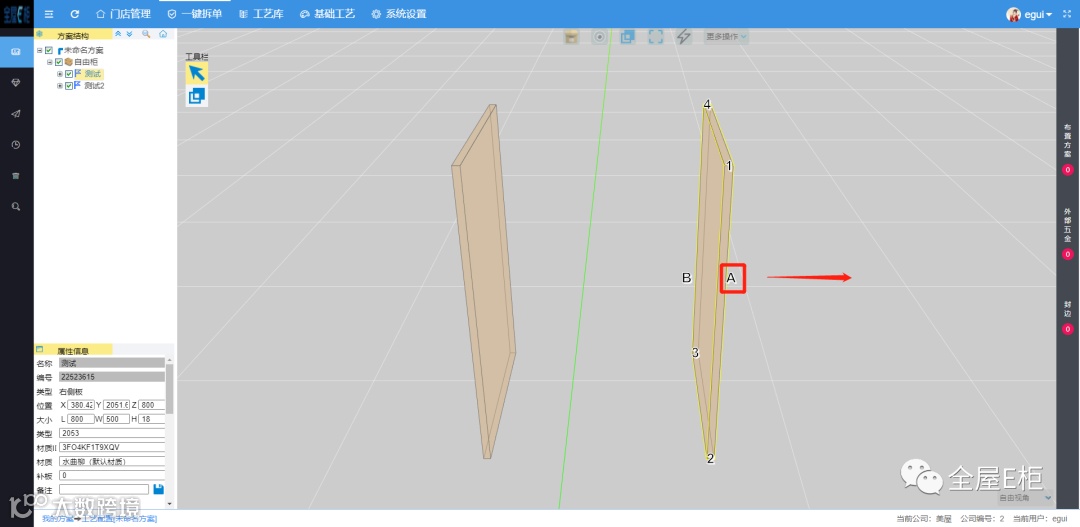

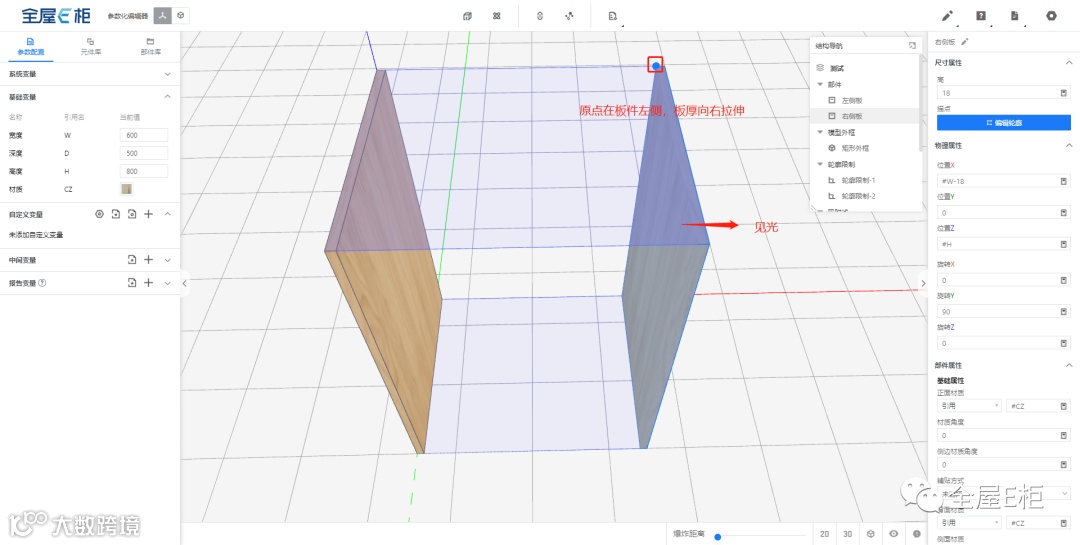

#右侧板

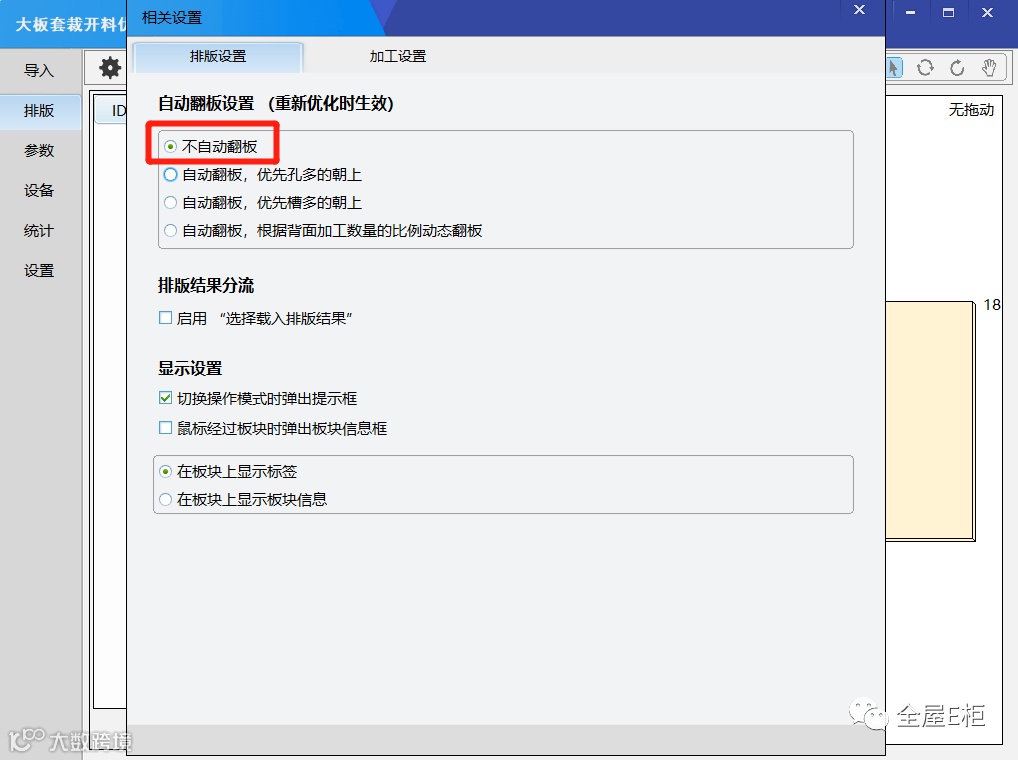

1.3因还涉及生产时，单饰面板需限制板件翻转，需设置为“不自动翻板”

2.后端审核工艺时调整板件单饰面方向

如果参数化模型没有按上述处理板件厚度拉伸方向，但又需要应用单饰面板生产，那么可以在拆单平台-方案审核工艺中，调整板件的单饰面方向；

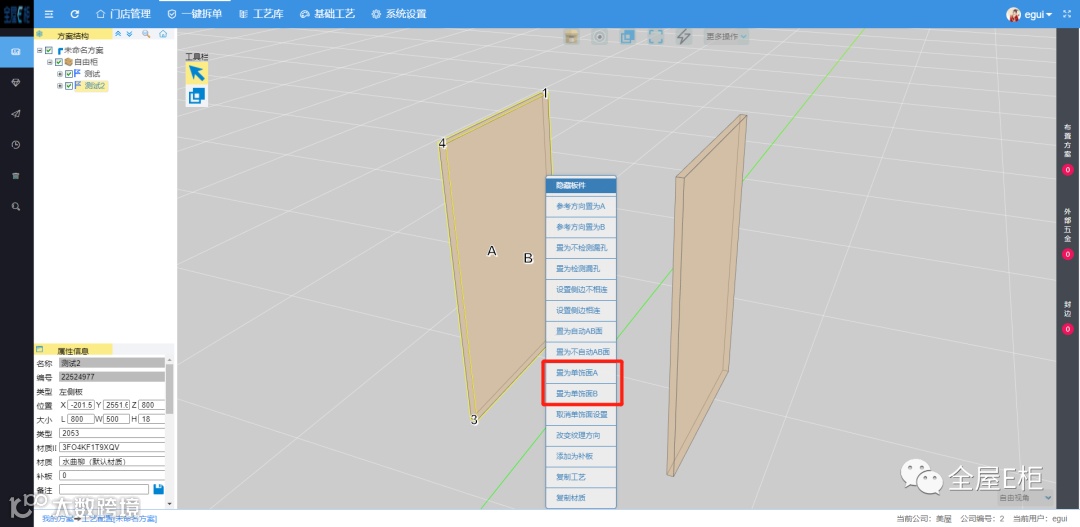

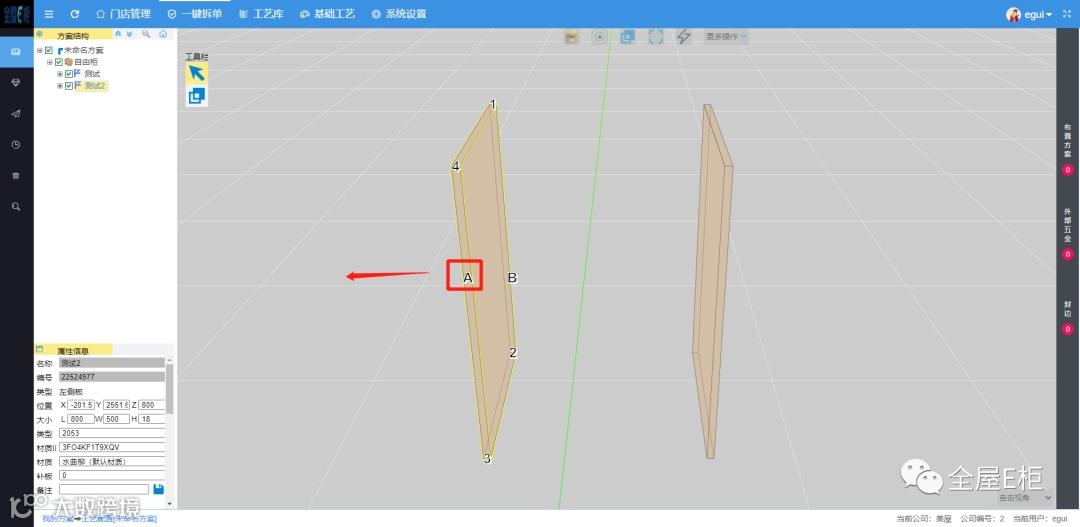

审核工艺中选择板件，根据见光面需求，右键菜单中选择“置为单饰面A”或“置为单饰面B”。
