#创建篇

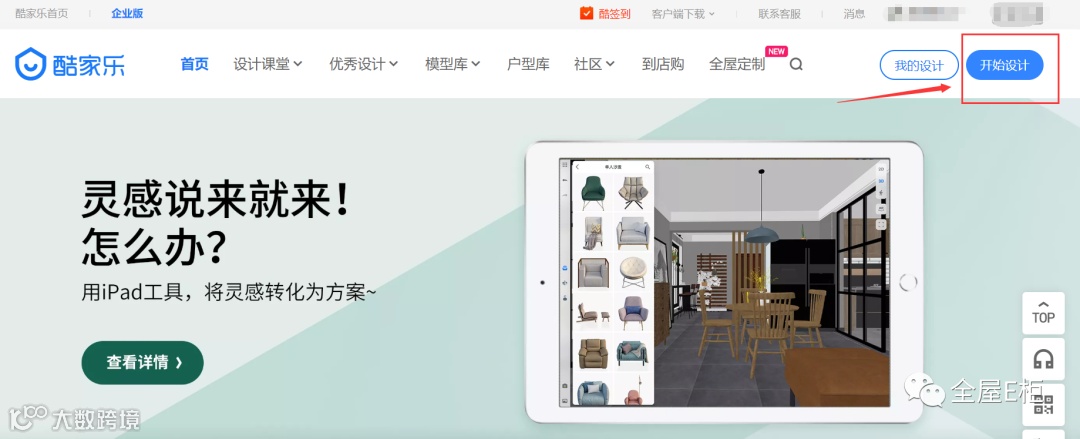

打开酷家乐的网站，登陆自己的账号，然后点击“开始设计”

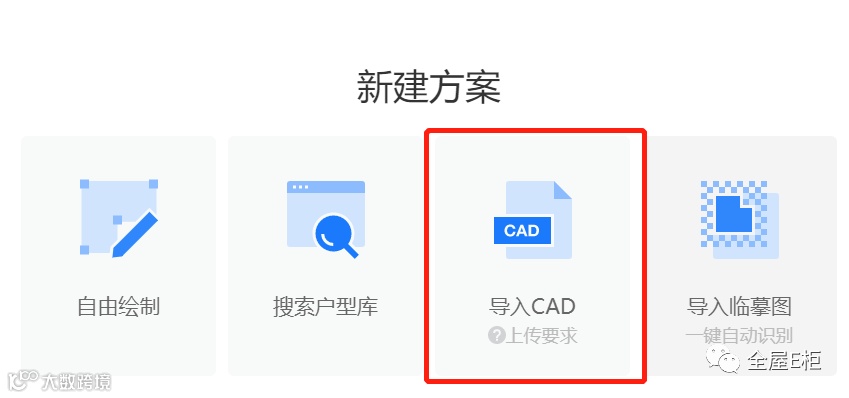

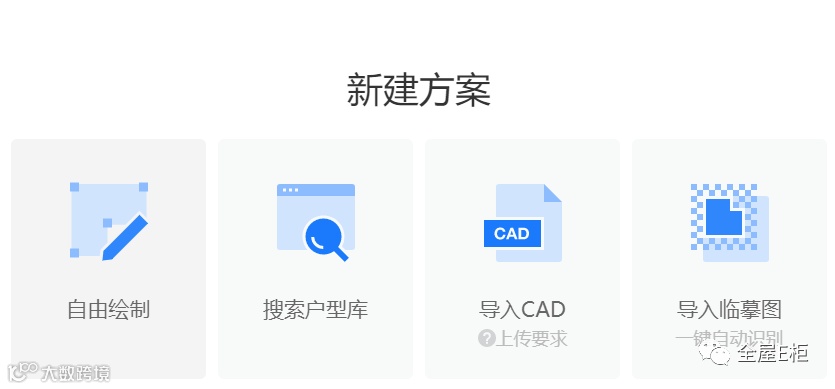

进入设计工具界面，在弹出窗口中有四种新建方案的方式可供选择，即"自由绘制、搜索户型库、导入CAD文件、导入临摹图”。

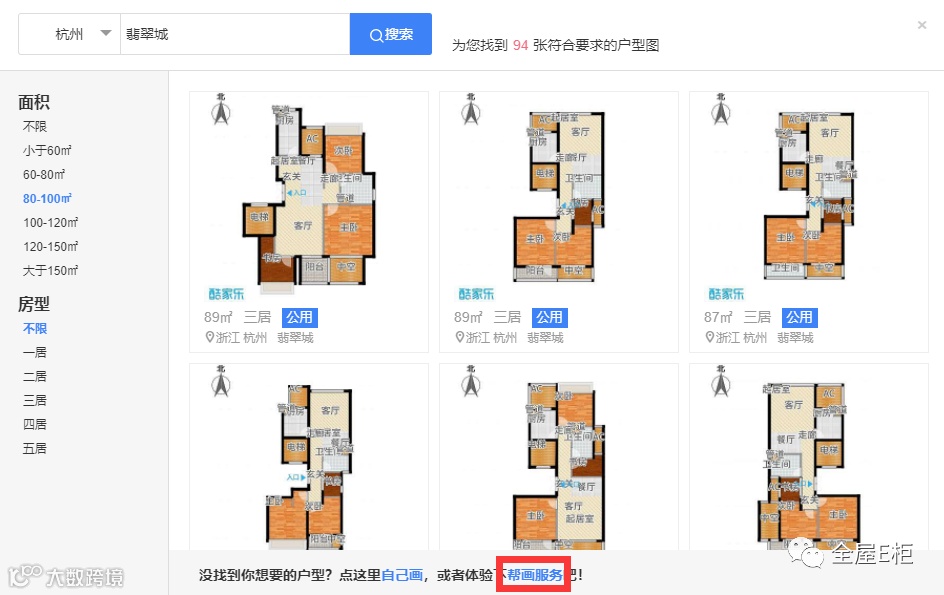

点击“搜索户型库”后在搜索栏中选择地区然后输入”小区名“或”楼盘名“，再点击搜索。

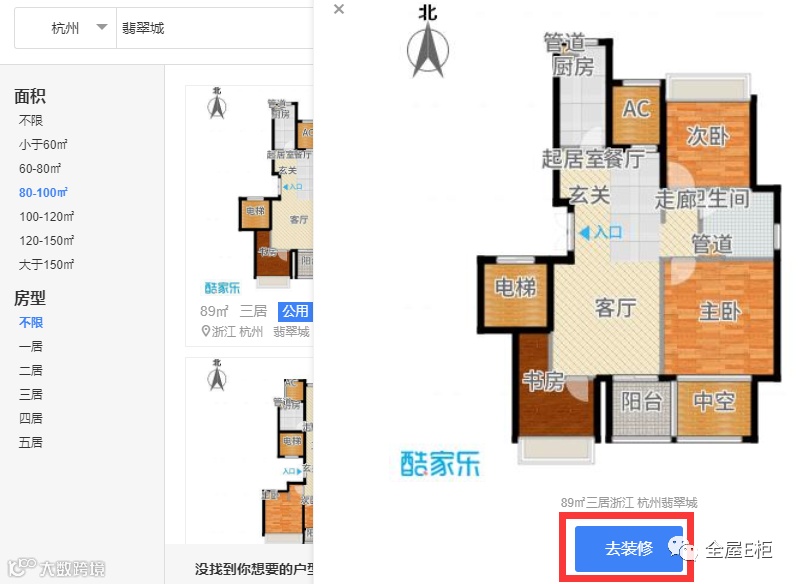

找到您需要的户型图，鼠标点击户型图再点击“去装修”即可。

tips：如果没有找到想要的户型图，可以点击搜索页面下方的“自己画”或选择“帮画服务”。

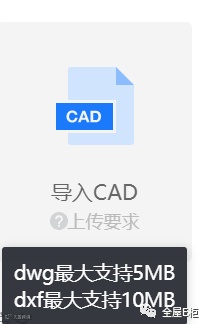

同时也可以选择导入CAD，导入之后系统会自动生成户型图，注意CAD文件大小。

另外，也可以导入自己的临摹图喔！

#绘制篇

1. 临摹图

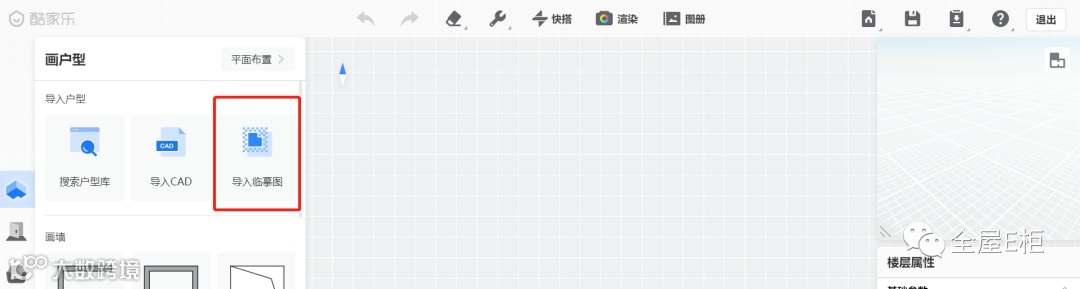

随手画太不靠谱？找到现有的户型图，上传到工具页面，即可临摹~

注意：上传临摹图会清空整张画布！

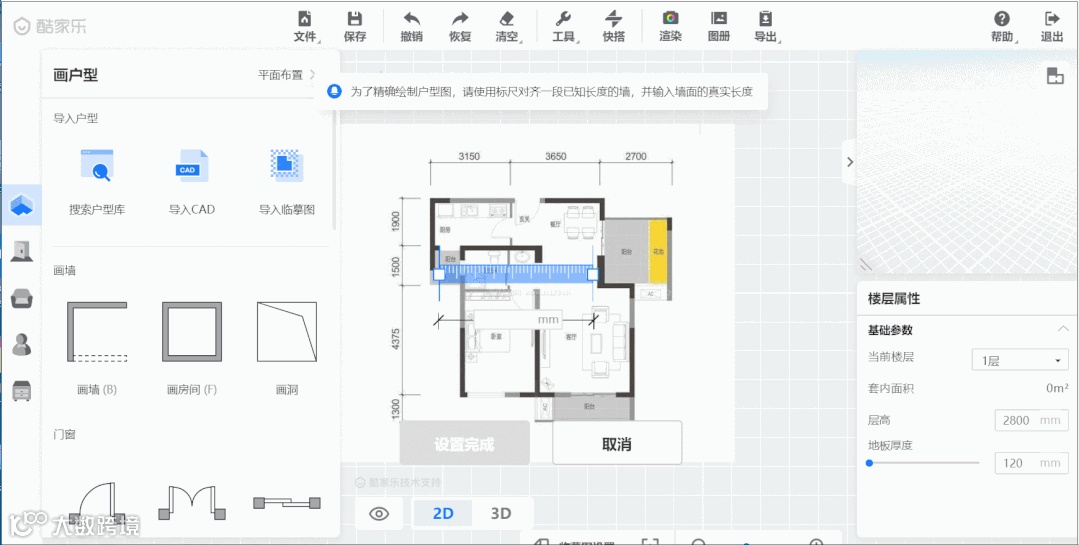

导入成功后，首先需设置比例尺，将界面中的黄色标尺的首末端点对准一段距离，然后输入实际尺寸，点击“确定”来确认比例。

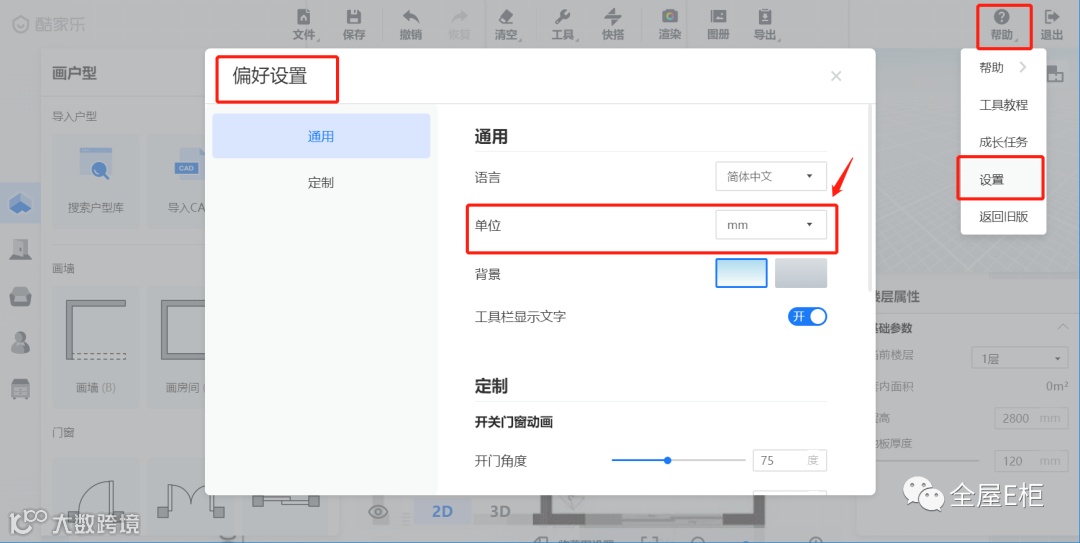

（小妙招：若标尺的单位是m，可点击界面左上角帮助图标-设置-偏好设置内，更改显示单位，改成mm更精准）

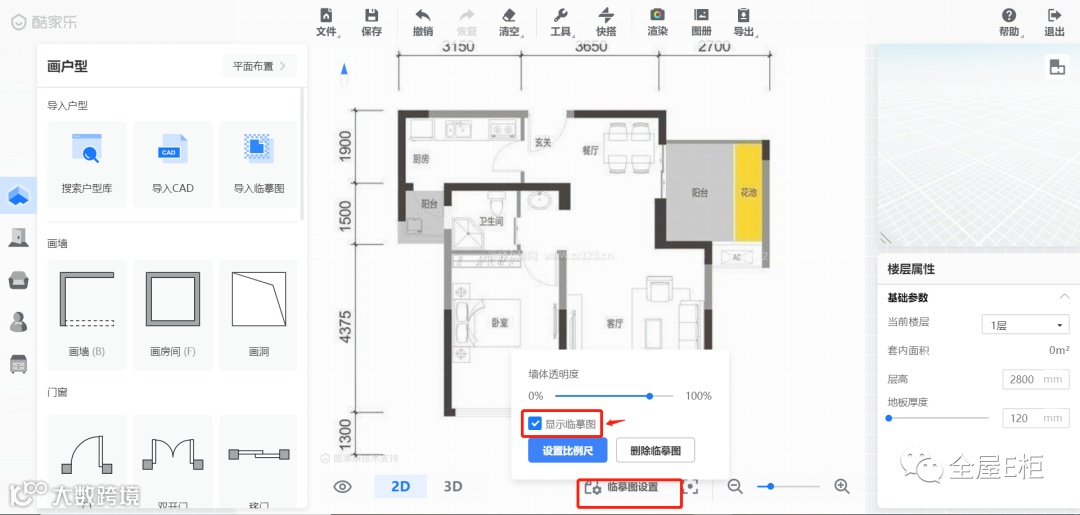

隐藏临摹图：点击界面最下方的临摹图设置按钮，在弹出框中勾选掉“显示临摹图”即可隐藏，也可以点击“删除临摹图”按钮删除，同时在弹出框中还可以设置绘制出的墙体的透明度。

tips：隐藏临摹图后可以继续勾选显示临摹图，删除之后临摹图不可恢复。

2. 绘制户型

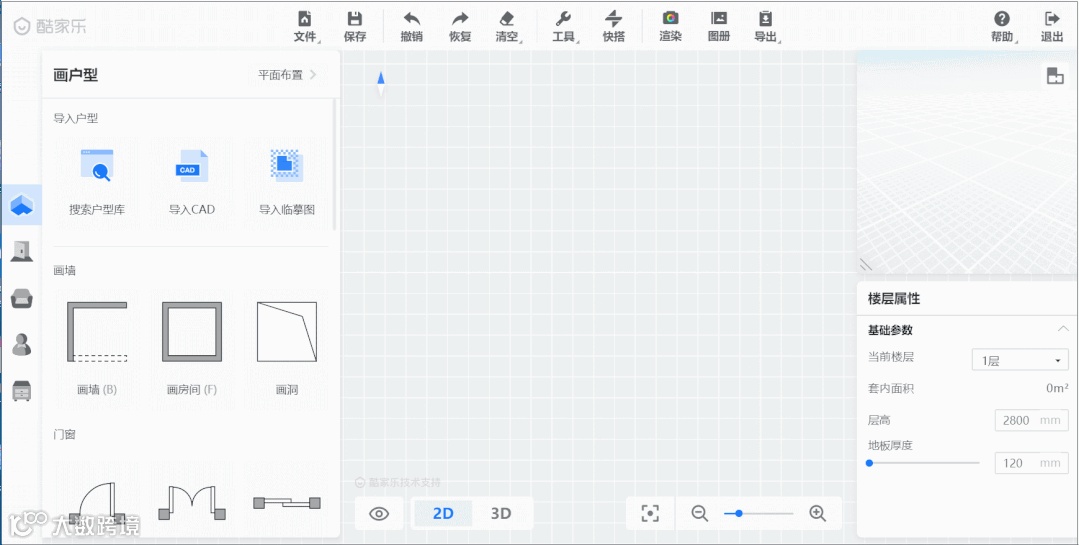

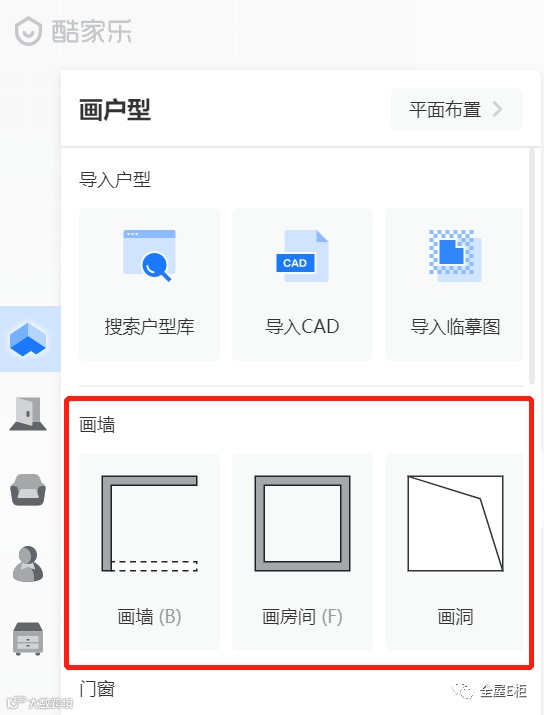

在左侧选择户型模块，可以看到“画墙”部分有“画墙”、“画房间”和“画洞”三个图标，

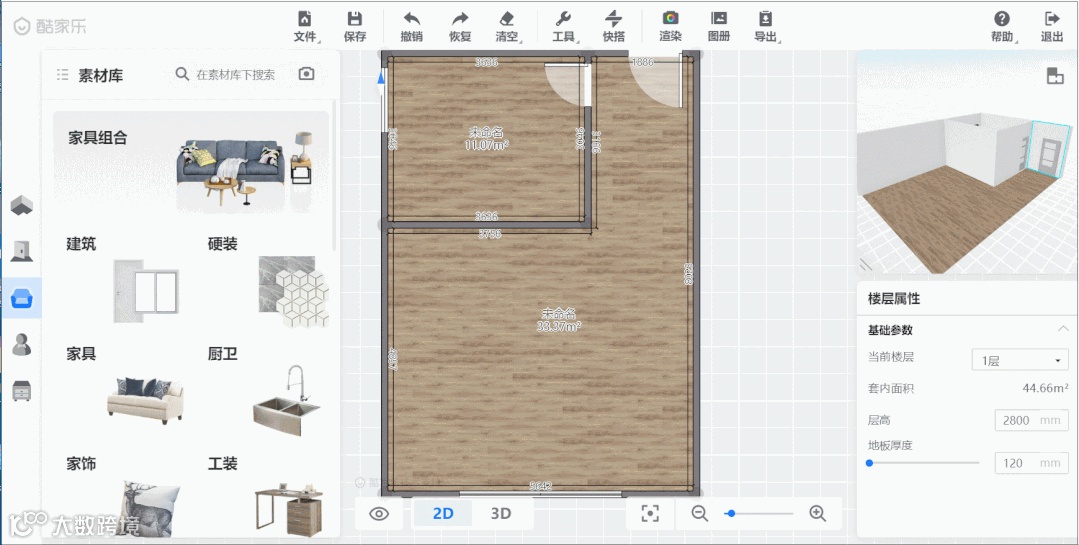

画墙：点击画墙之后，即可在画布中任意绘制直线墙体，可以在画的时候直接输入墙体长度尺寸，若您画的墙体能够围合成一个封闭的形状，则会自动形成房间。

同时最上方也可以设置“绘制模式”、“墙厚”以及取消“吸附”、“正交”。

画房间：在户型图中确定房间一角为绘制起点，绘制矩形框到指定大小，点击鼠标左键，即形成房间。

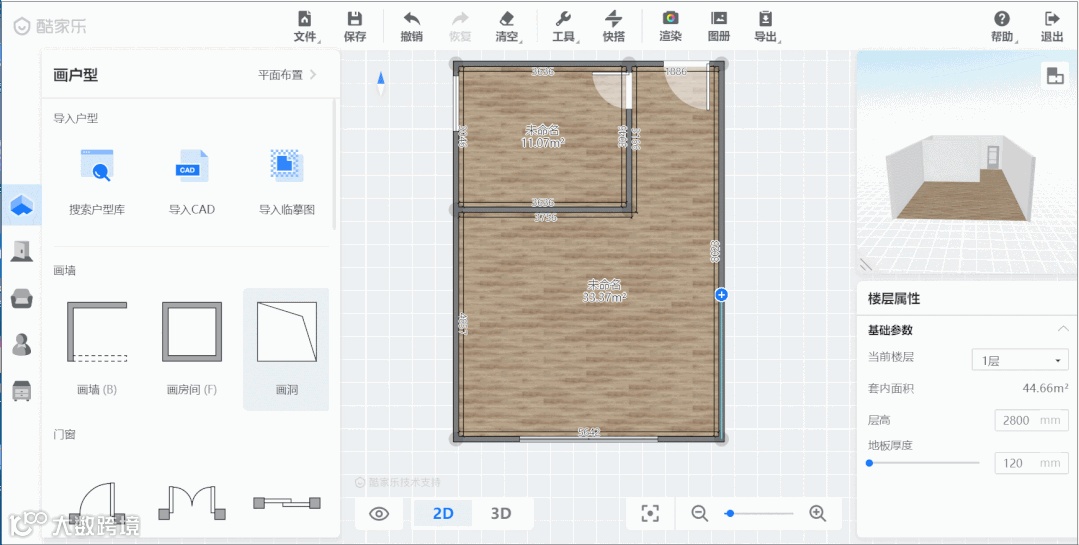

画洞：点击画洞之后，即可在画布中画洞，注意画出来的洞是地板洞，在三维中可查看。

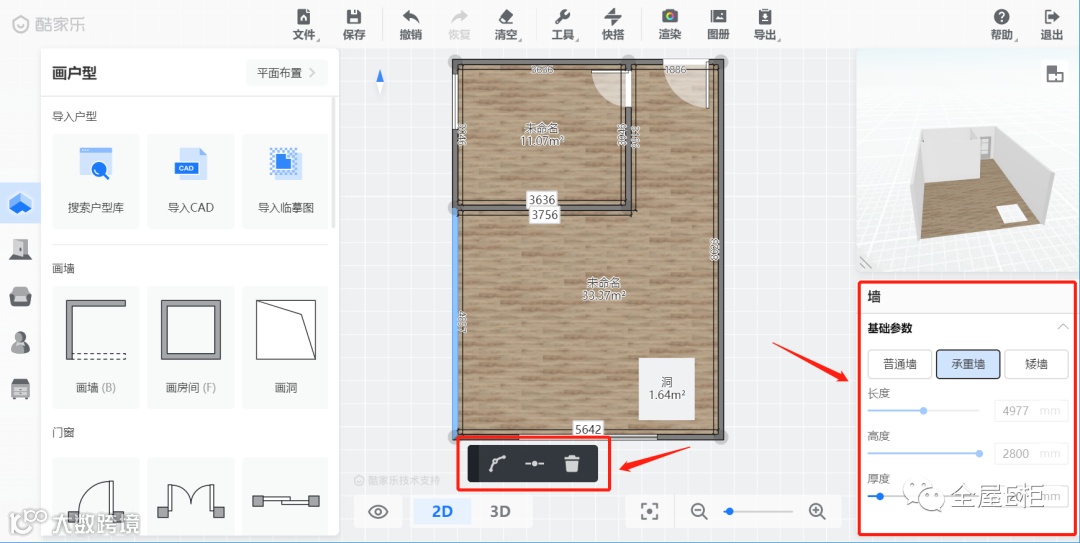

墙体设置：整体绘制完成，点击墙体，左侧弹出墙体属性，可以设置墙体类型（普通墙/承重墙/矮墙）、“墙体厚度、；点击“曲线”按钮可以做弧形墙，还有“拆分墙体”及“删除”的按钮；

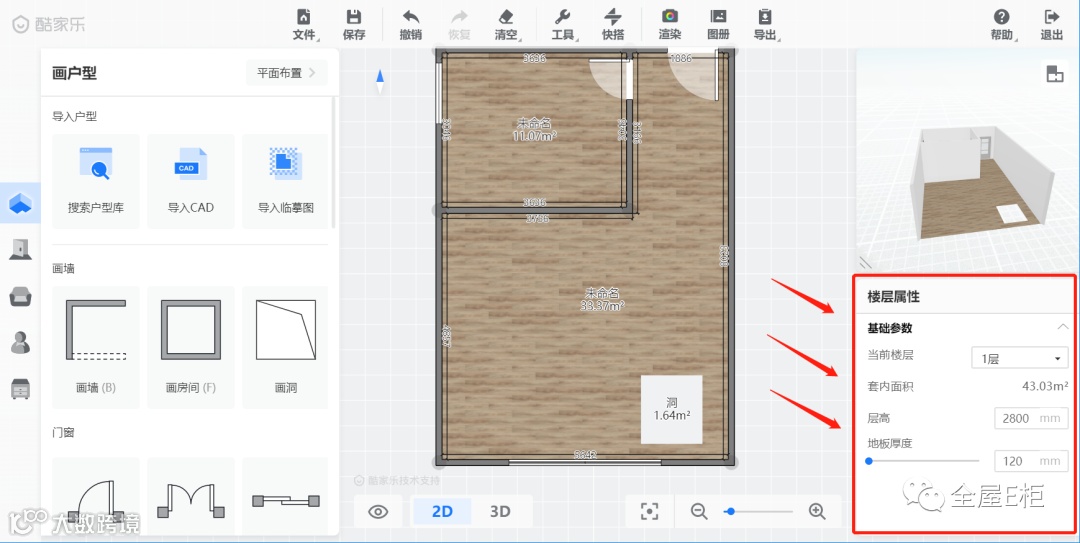

户型设置：工具界面右下角，可以设置层高和地板厚度；

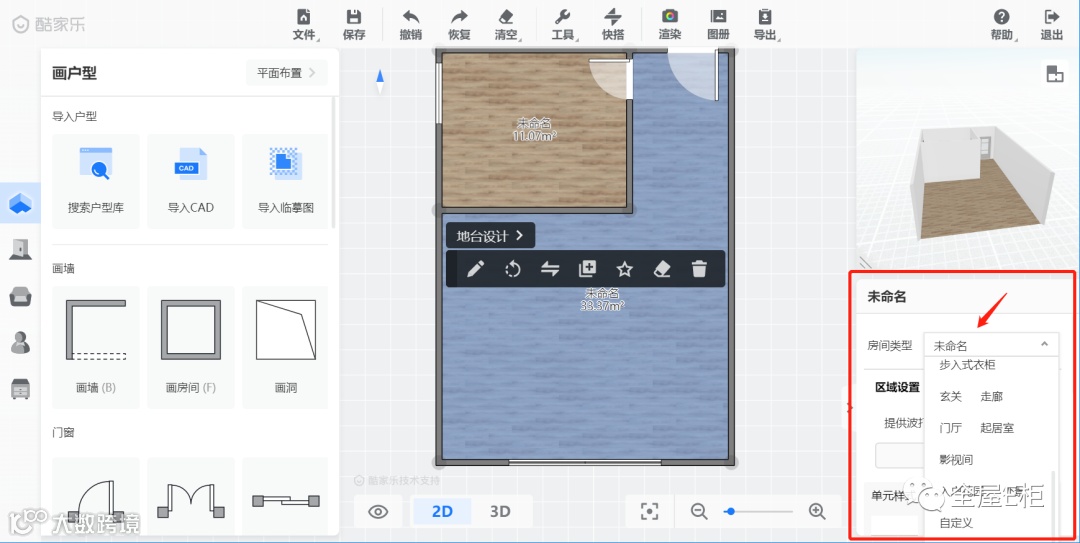

命名：点击房间，右下角弹出房间信息，可选择房间名称，没有合适的命名可以点击最下面的“自定义”；

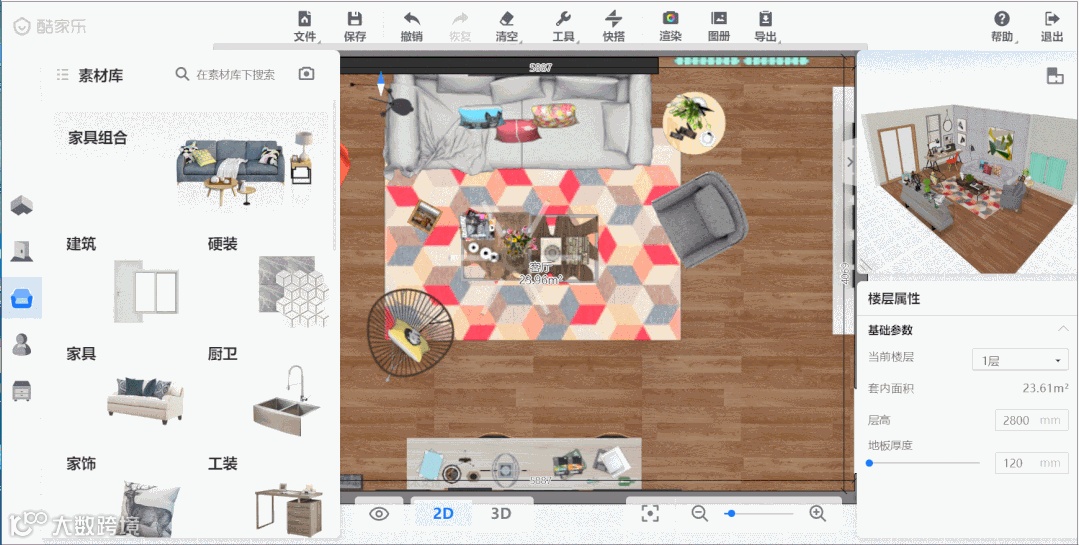

房间地面材质通过操作板中的“商品替换”或“材质编辑”按钮来实现，材质纹理方向可通过操作板中的“旋转”或“地台设计”按钮来实现，注意每点击一次“旋转”按钮，纹理方向旋转45度；

门窗：直接在左边选择门窗模型拖到墙上装饰；

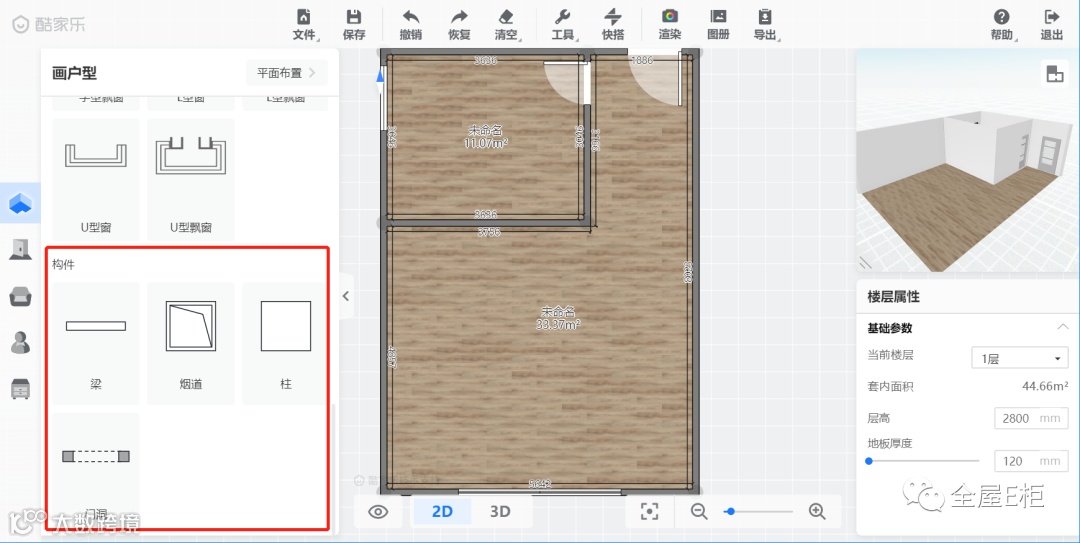

结构部件：直接在左边选择结构部件拖到画布中；

测量工具：也可以使用测量工具测量家具到墙、家具到家具之间的距离；

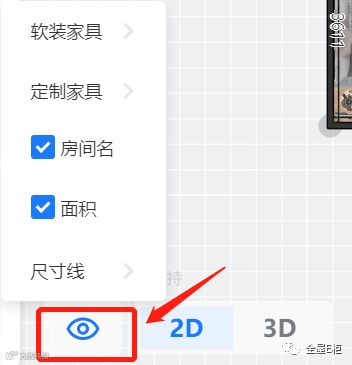

显示控制：点击最下方“显示/隐藏”即可对软装家具、定制家具、房间名、面积、尺寸线，进行显示控制啦，户型设计就此完成，感觉自己画的棒呆啦~然后就可以开始做装修设计啦！

资料来源 | 酷家乐
