一、注意事项

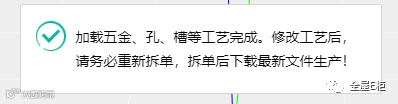

1.进入审核工艺界面后，首先会还原方案，同时适配工艺库及加载五金、孔、槽等工艺；

2.如进入审核工艺后有修改过工艺，请务必重新拆，重新下载最新的生产文件对接生产；

二、审核流程

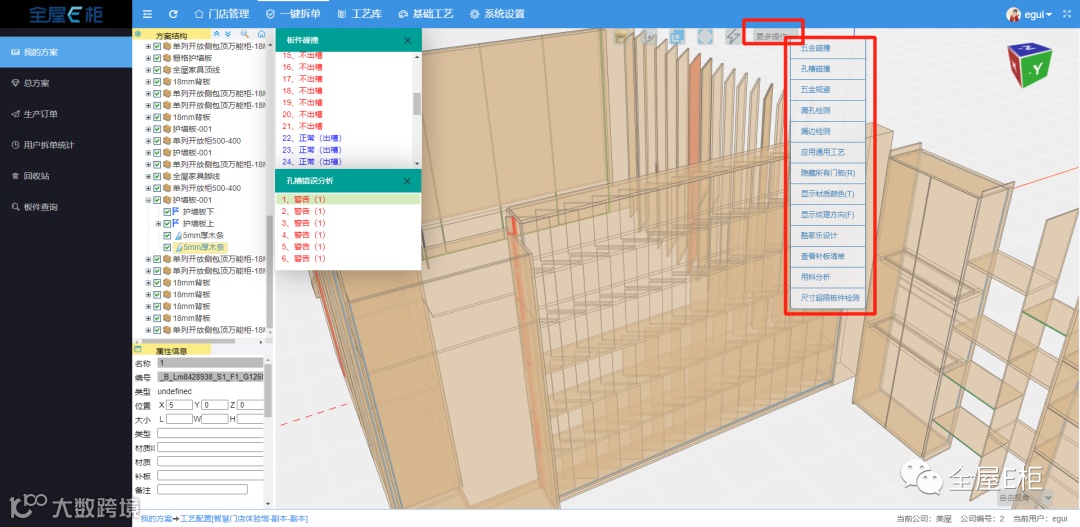

1.系统碰撞提示

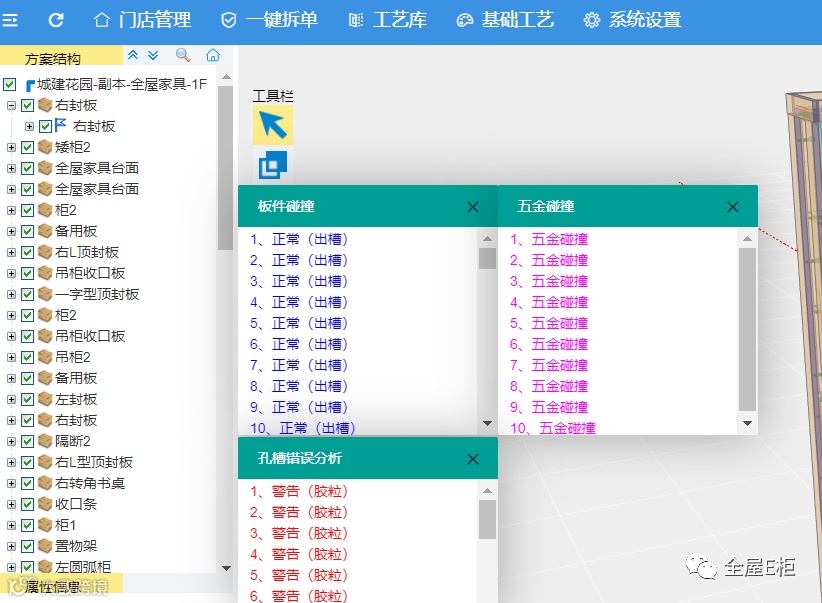

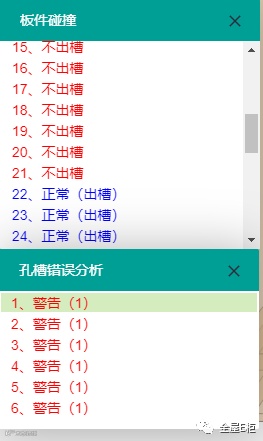

加载完后，系统会自动检测：板件碰撞、五金碰撞、孔槽错误分析，并相对于弹窗提示。如有提示，应重点逐一审核检查，如是设计问题则建议退回设计师修改，如是基础工艺配置问题则反馈工艺管理人员修改工艺规则，如只是当前方案的部分工艺有问题，则可以在当前审核工艺中修改。

蓝色为正常碰撞出槽，如薄背板槽、薄抽底槽等；红色为错误和警告，紫色、橙色则是需要注意

（紫色是设置了不规避的，橙色是规避后没有位置的碰撞）

2.更多操作

排除以上重点问题后，系统还有更多操作来辅助审核检查工艺

审核工艺时，应逐一确认排除问题

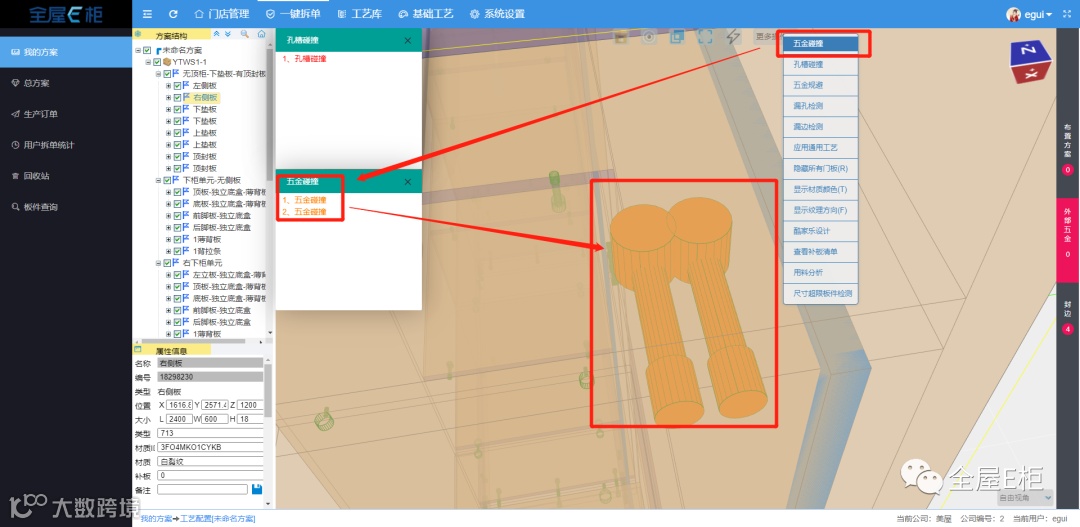

2.1五金碰撞

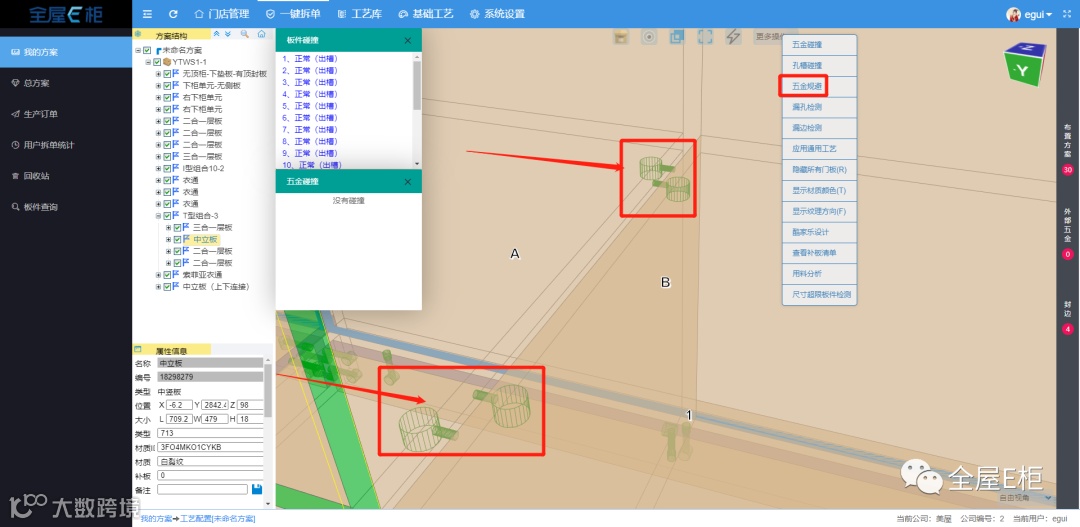

检测五金相互之间是否有重叠碰撞，如下两个三合一位置冲突碰撞

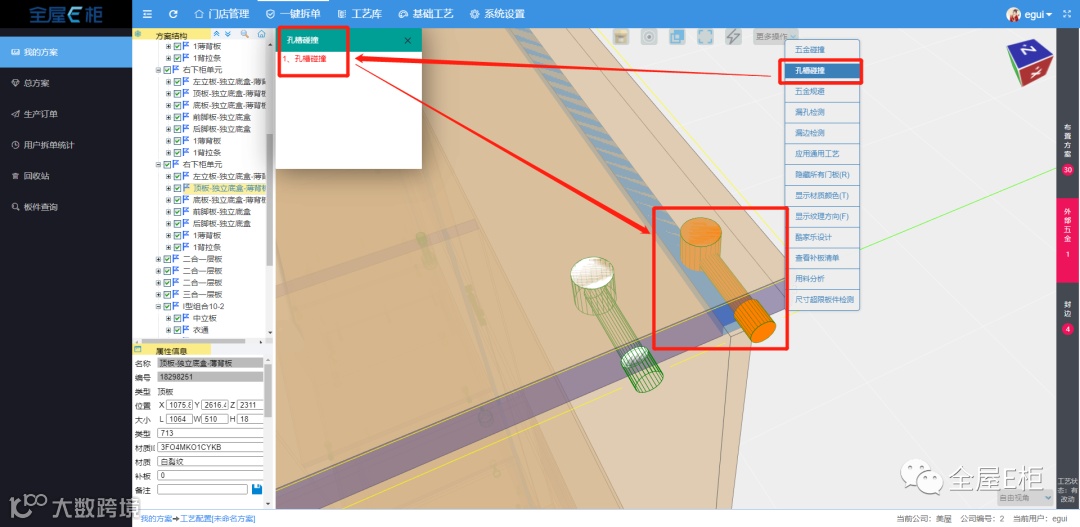

2.2孔槽碰撞

检测孔槽之间是否有碰撞，如下三合一，如下三合一与背板槽冲突

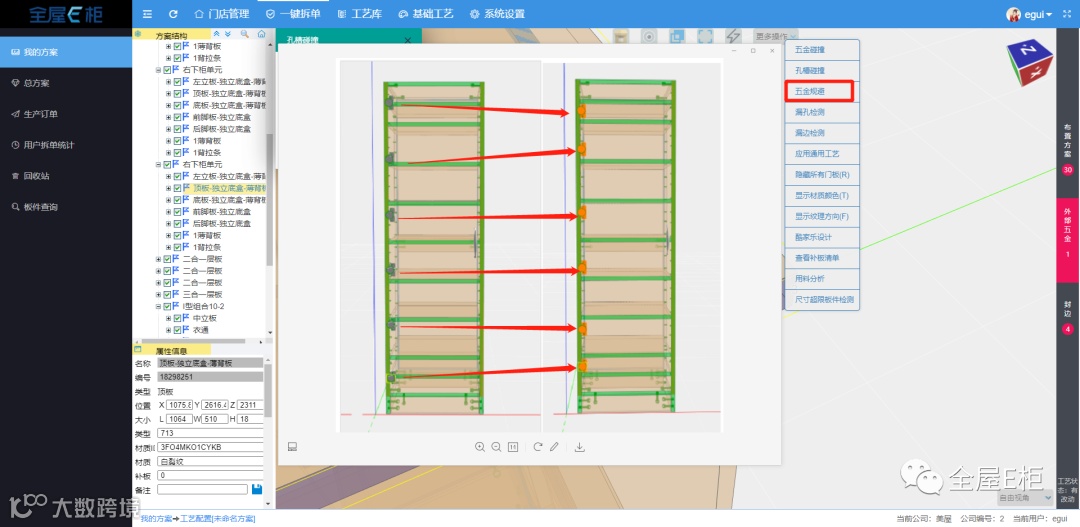

2.3五金规避

五金之间自动规避、铰链自动规避层板等，如下五金冲突，自动规避

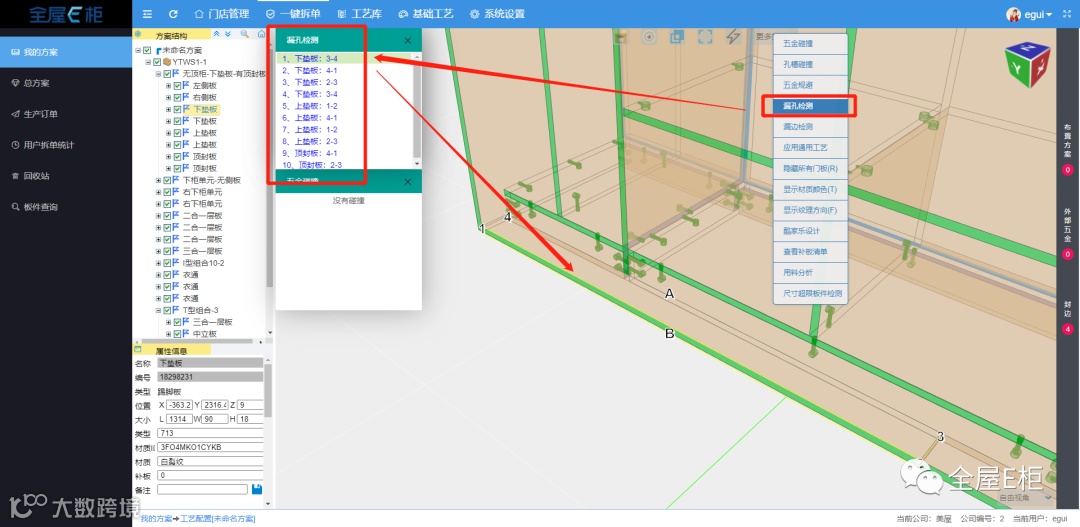

2.4漏孔检测

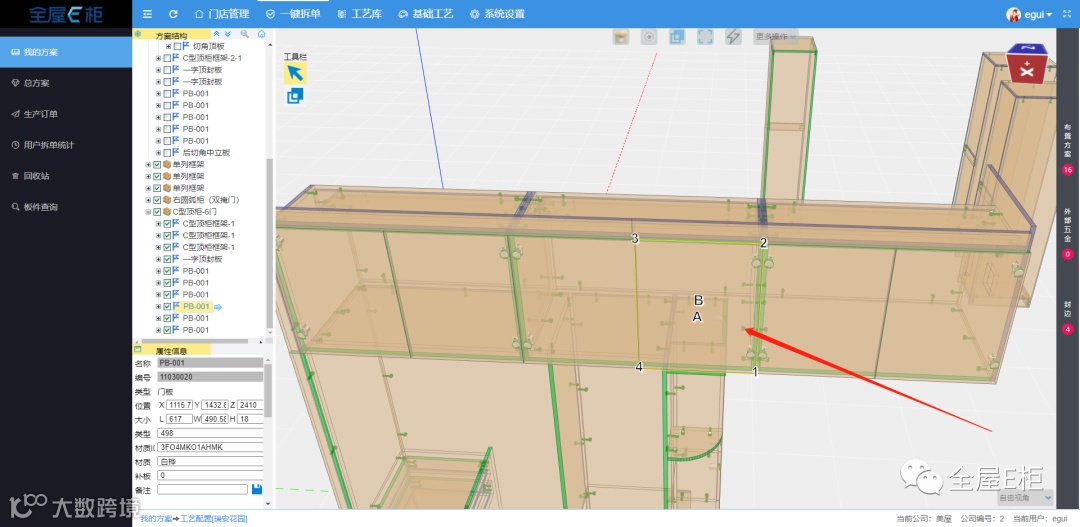

检测有接触，但没有添加布置方案，以避免漏孔，如下3-4有接触但无布置方案；

具体可参考教程：审核工艺-漏孔检测 | 后台拆单

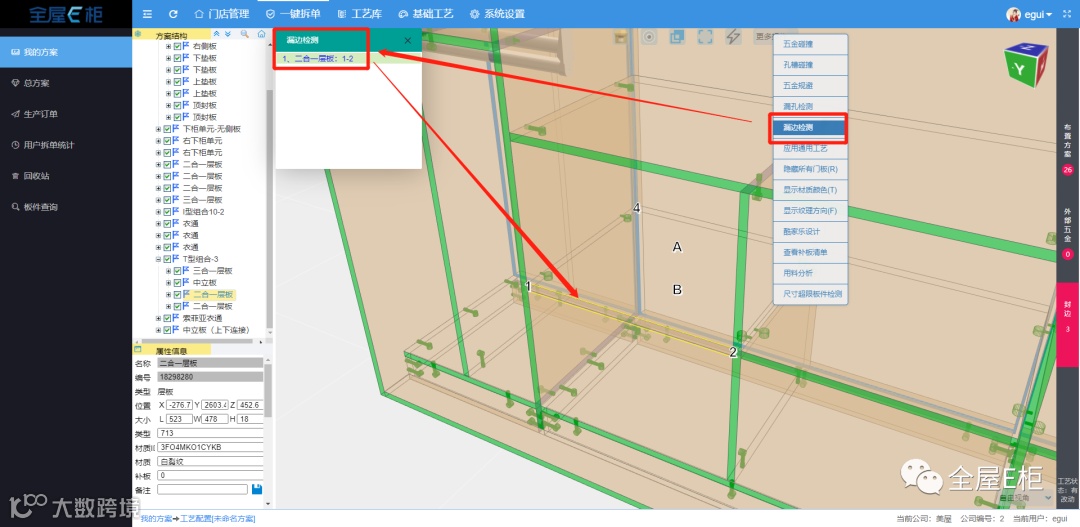

2.5漏边检测

检测除薄板外的板件是否漏了封边，如下板件1-2边无封边

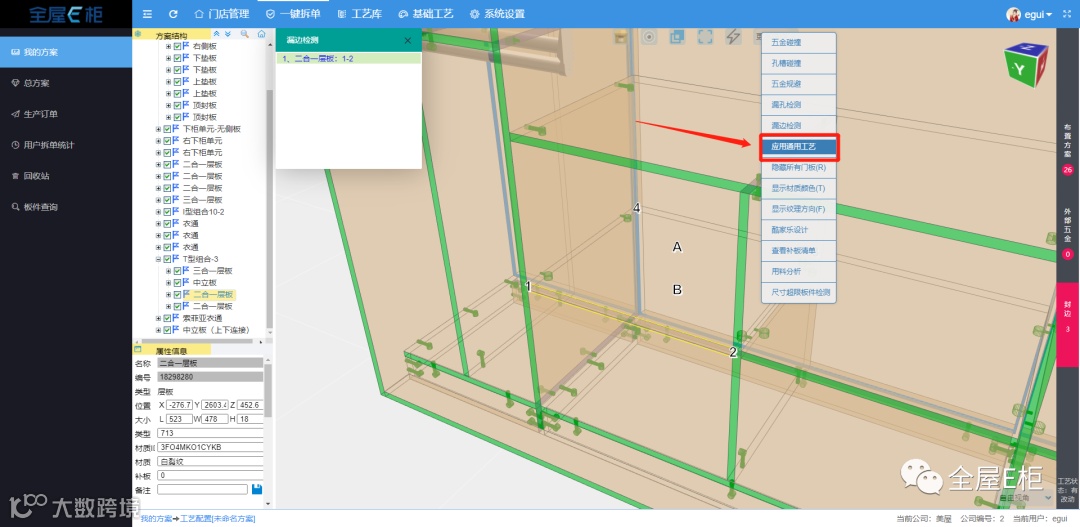

2.6应用通用工艺

如有很多板件需要添加布置方案、封边等，除了手动单块板、单条边配置外，还可以应用通用工艺选择柜体批量自动碰撞

具体可以参考教程：通用工艺 | 后台拆单

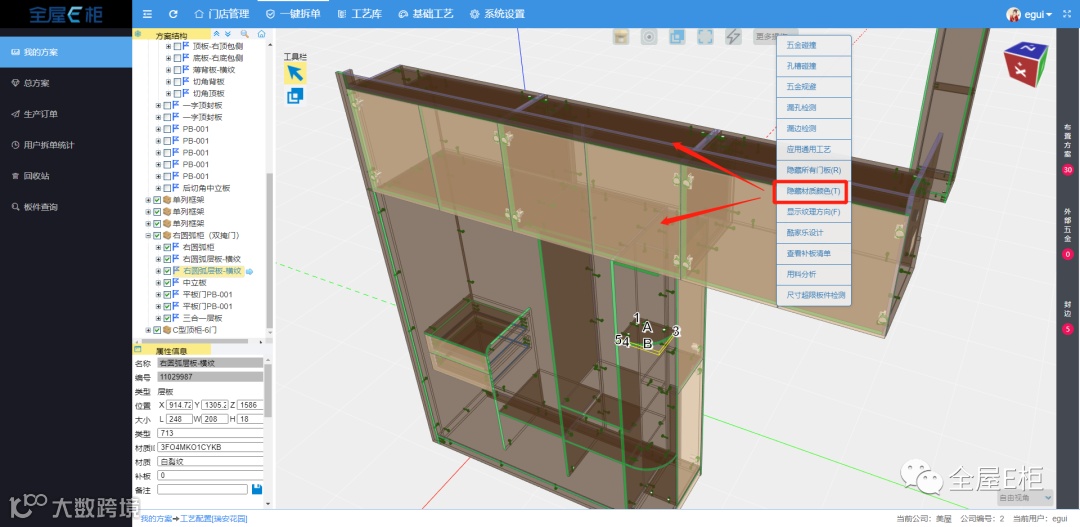

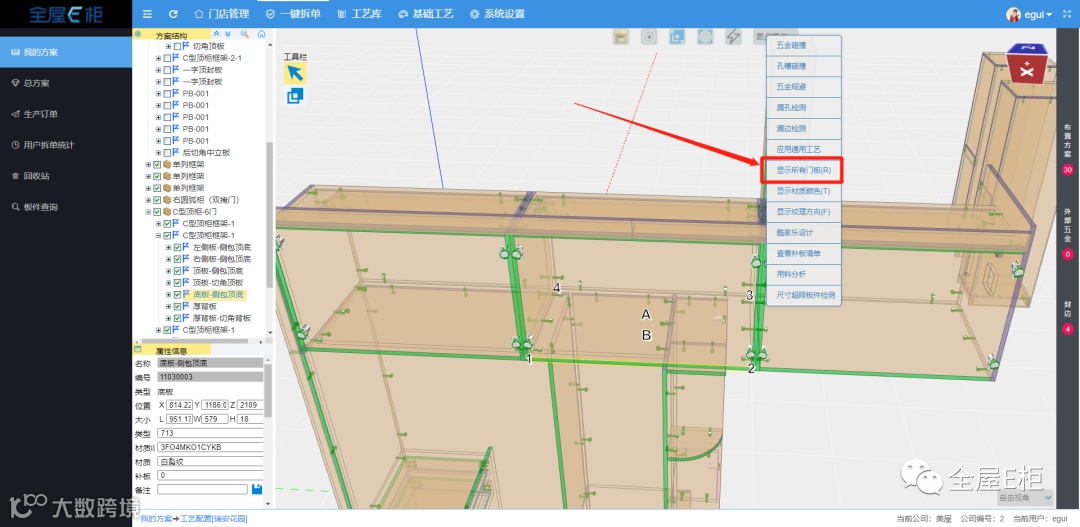

2.7隐藏所有门板

门板有时会遮挡视线，不便于审核检查，如下

选择隐藏所有门板便于清晰查看审核

2.8显示材质颜色

便于审单时区分板件材质，如下门板与柜体板材质不同

具体配置可参考教程：审核工艺材质显示（材质颜色）| 后台拆单

2.9显示纹理方向

审核工艺中可以清晰识别及更改板件纹理方向，如下

具体可参考教程：纹理方向标记 | 后台拆单

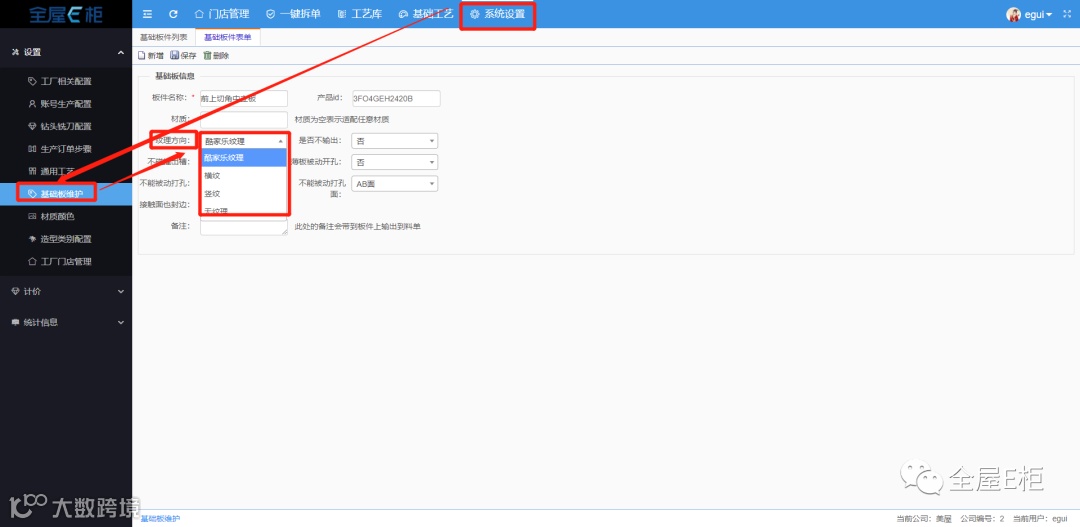

纹理方向在系统设置-基础板维护中录入

具体可参考教程：基础板维护 | 后台拆单

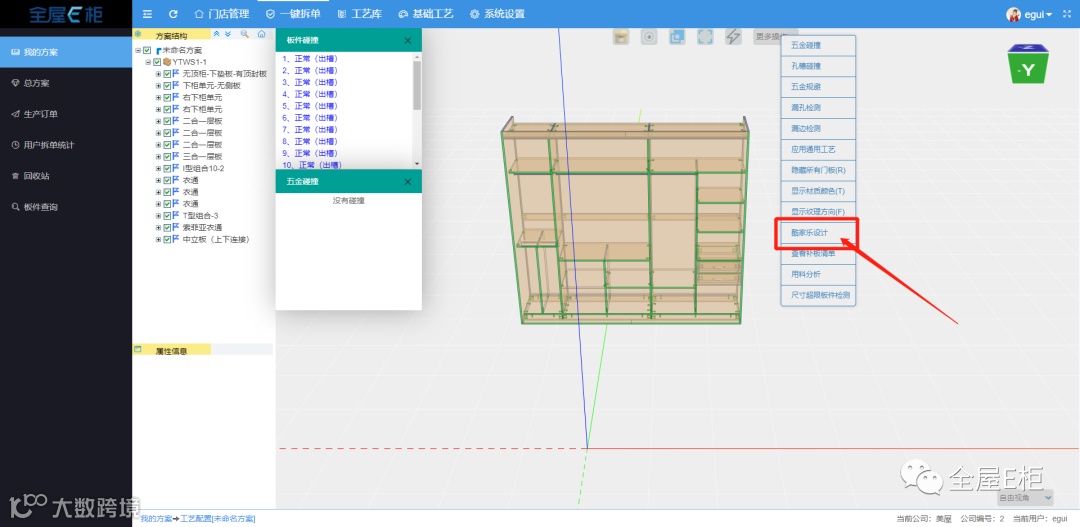

2.10酷家乐设计（仅针对一体化版本）

如方案设计有误，则可以在这里直接返回酷家乐方案中修改

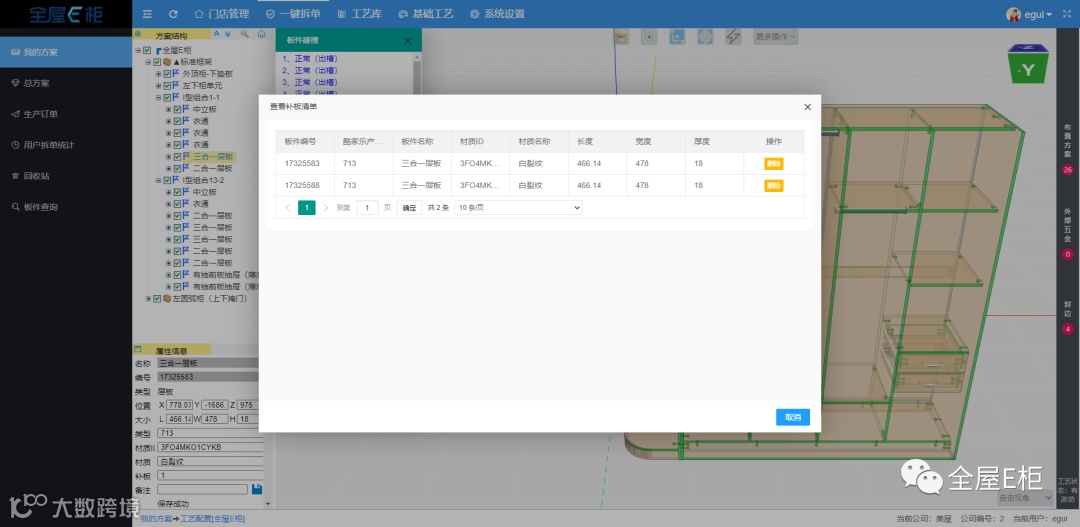

2.11查看补板清单

如板件损坏丢失等情况，可在审核工艺中选择板件添加为补板，在更多操作里可以查看补板清单

具体可参考教程：补板功能 | 后台拆单

2.12用料分析

在审核工艺中可以自动分析需要用到的五金、板材、封边等材料，便于材料核对与准备

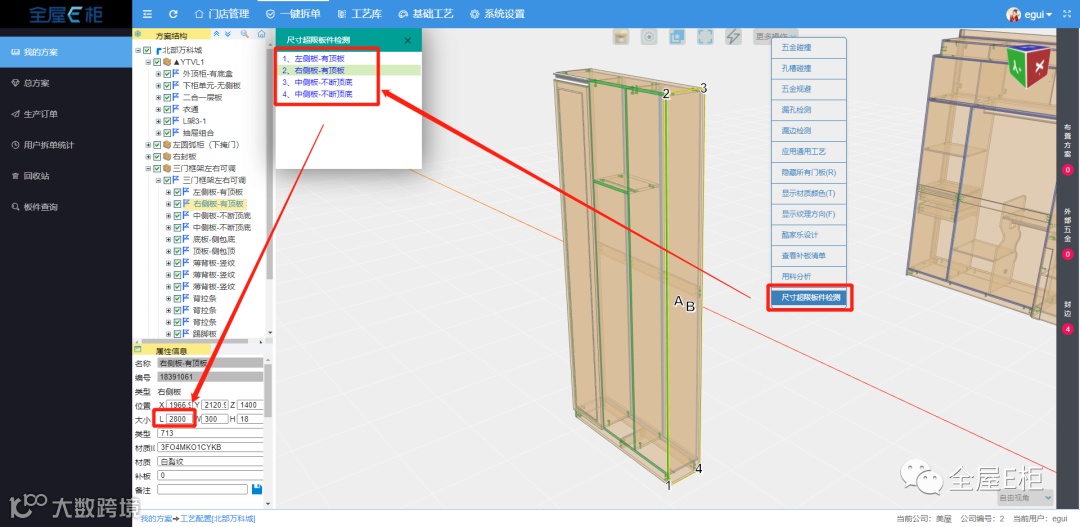

2.13尺寸超限板件检测

为避免设计时超过原材料尺寸的板件出现，在审核工艺中可以检测尺寸超限板件；

前提需在系统设置-计价-板块计价规则中，录入对应材质ID的大板尺寸

具体可参考教程：大板尺寸（尺寸限制检测）| 后台拆单
