微型化是半导体行业的持续发展趋势，Nexperia（安世半导体）推出的 DHXQFN 封装进一步推动了标准逻辑产品系列的这一趋势。与业界适用于 16 引脚器件的 DQFN 封装相比，它将封装管脚尺寸减小了 45%。
标准逻辑封装的微型化

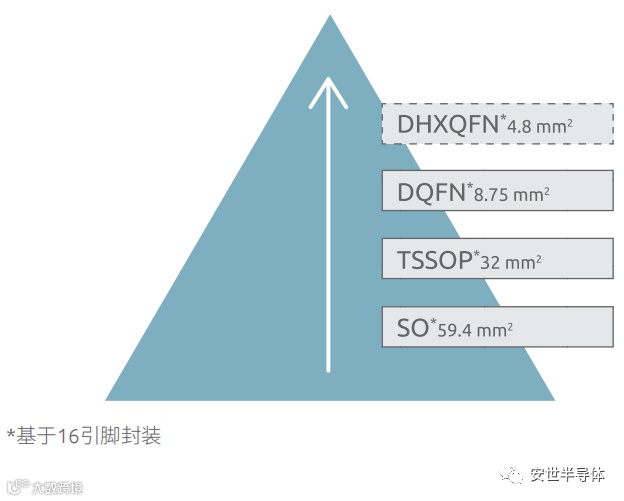

与类似的竞争产品相比，16 引脚 DHXQFN 封装不仅提供更小的管脚尺寸，而且还节省 25% 的 PCB 占用面积。
节省 PCB 布板空间

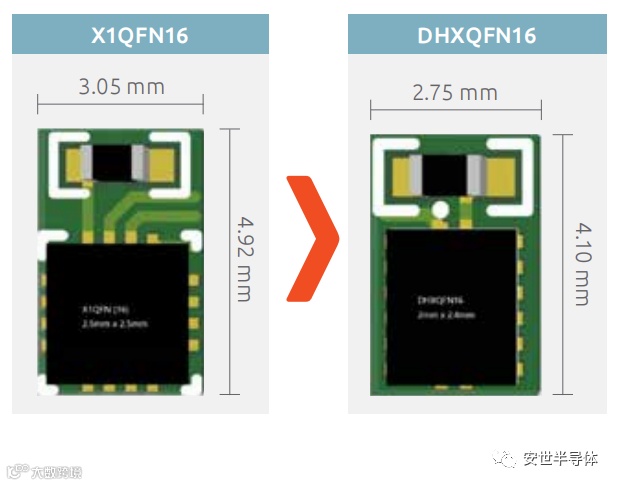

此外，小管脚尺寸使器件能够更靠近旁路电容。这对于逻辑 器件电路板焊盘空间有限的设计来说会是一个重大优势，并且逻辑器件和电容之间的走线较短，提高了高频应用中的性能。
以前，器件的管脚尺寸非常大，所以很难将大量逻辑功能集成 到小尺寸系统中。但是，DHXQFN 封装显著缩小了管脚尺寸，因而能够将 74HC595 移位寄存器等功能集成到手持式、便携式和互联网连接的工业设备中。
封装详细信息

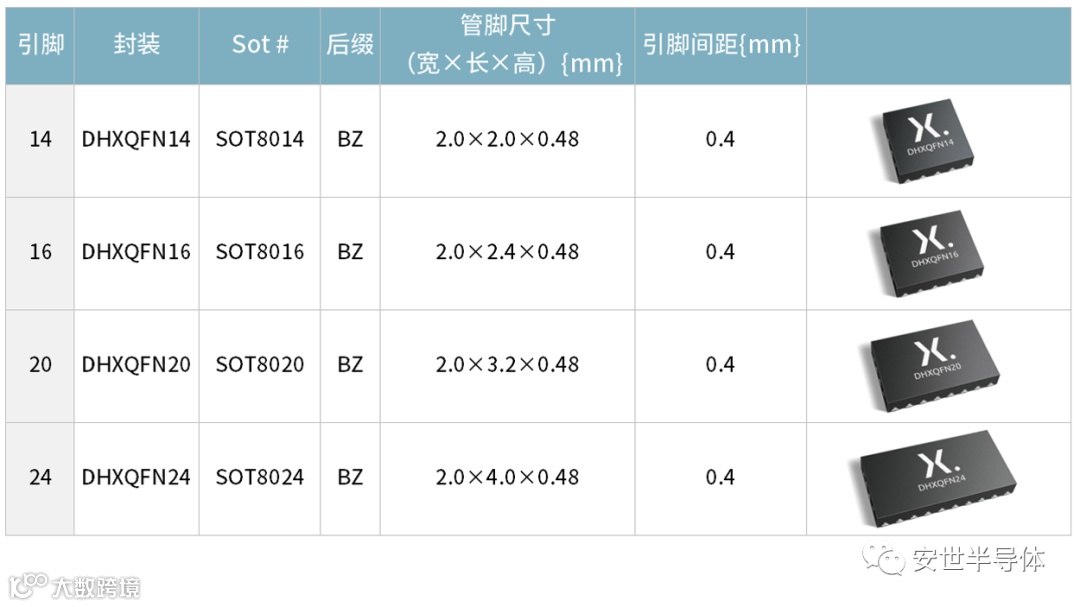

DHXQFN 封装提供 14、16、20 和 24 引脚，间距为 0.4mm，高度为 0.45 mm，以后缀 BZ 标识。
特性和优势
▶ 小巧纤薄的 14、16、20 和 24 引脚封装。
▶ 与竞争产品封装相比，节省多达 25% 的 PCB 占用空间。
▶ 与行业标准 DQFN 封装相比，节省 45% 的空间。
▶ 该封装的管脚尺寸小，而且非常薄，因此非常适合空间受限的应用。
▶ 由于电源旁路电容C放置更近，因而可在高频率应用中提供更 出色的性能。
▶ 针对制程、产品和封装的控制计划。
▶ 符合RoHS
DHXQFN 封装的功能

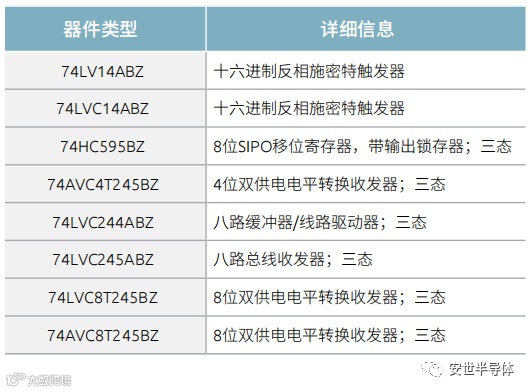

DHXQFN 产品组合具有行业最常见的功能。其中包括施密特触发器、带输出锁存器的移位寄存器、电平转换收发器、八路缓冲器/线路驱动器、八路总线收发器和 8 位双供电电平转换收发器。
更多产品信息，包括产品特性和参数表，请点击「阅读原文」。
