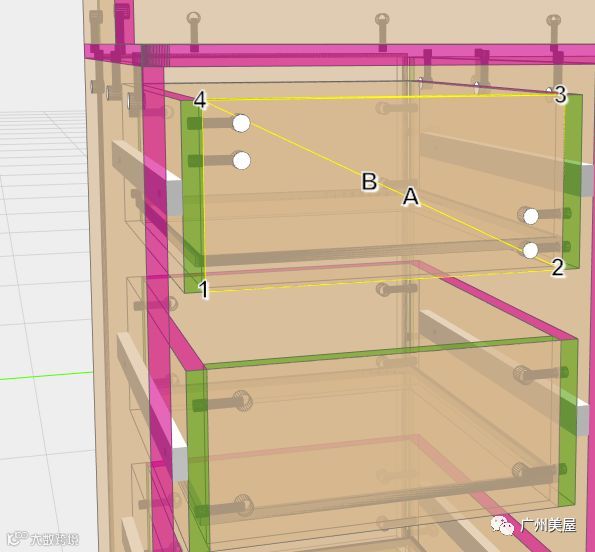

抽屉三合一和抽底板重合怎么有效避让？

如果希望都用通用工艺来配置，那么可以针对这个尺寸范围调整通用工艺所选择的布置方案修改通用工艺所选择的布置方案，根据此尺寸范围调整，如果按以上的尺寸小板，要避开槽，又要不区分布置方向，就只能排一个三合一了。之后再应用通用工艺就不会与槽碰撞。

但只有一个三合一的话，不太好。

通用工艺里面的布置方案是常规的布置方案，而抽屉的布置方案与常规的有所区别，板件尺寸较小，且要避让抽底板。

有没有更好的办法？

我认为以下方案更优：抽屉等小板有对应的布置方案，从下往上排，距底40以上安全值，再根据32倍数排，1或2个；配置好工艺的抽屉可以添加到部件工艺库，以后再用这个抽屉就不用每次都去配工艺了。

设置后又有问题了，位置和间距不对，需要怎么调整？

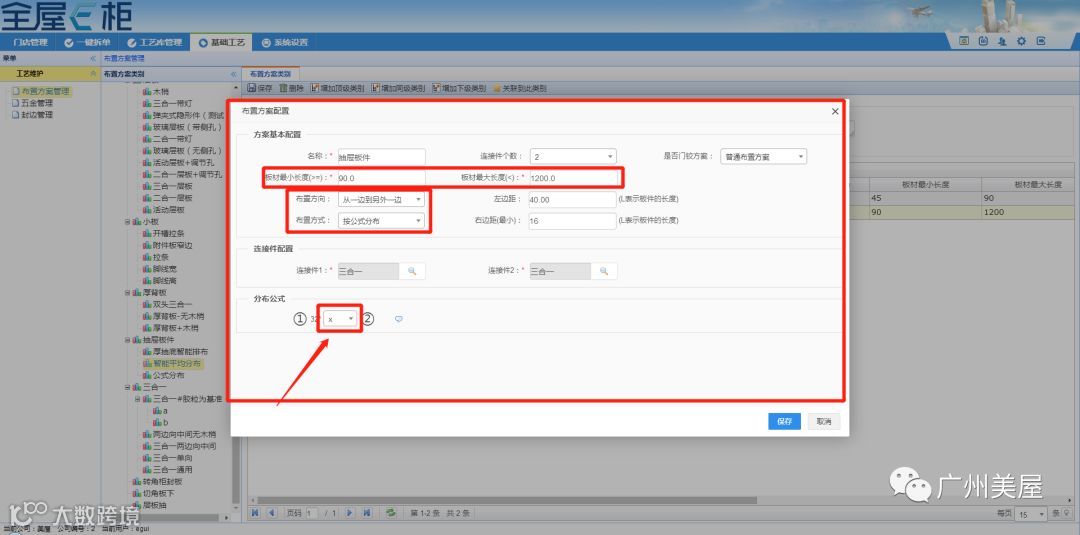

因为是从底部为起点，所以布置方案有方向性，间距可以设置为按公式布置，间距为X，代表最大化的32倍数。可以参考如下设置：

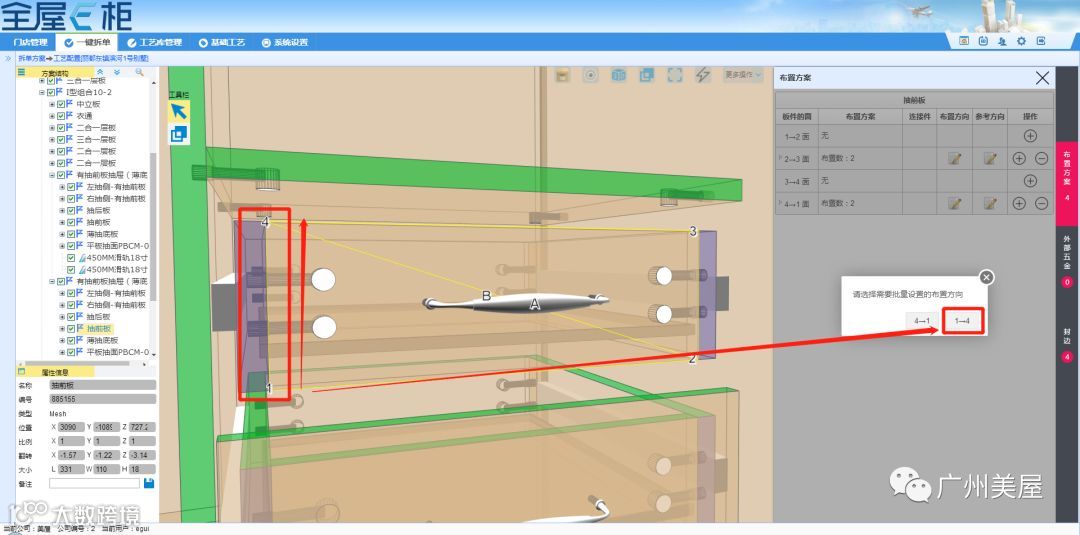

如下这块抽屉板，左边应从1-4，右侧栏可调整布置方案的布置方向为1-4。

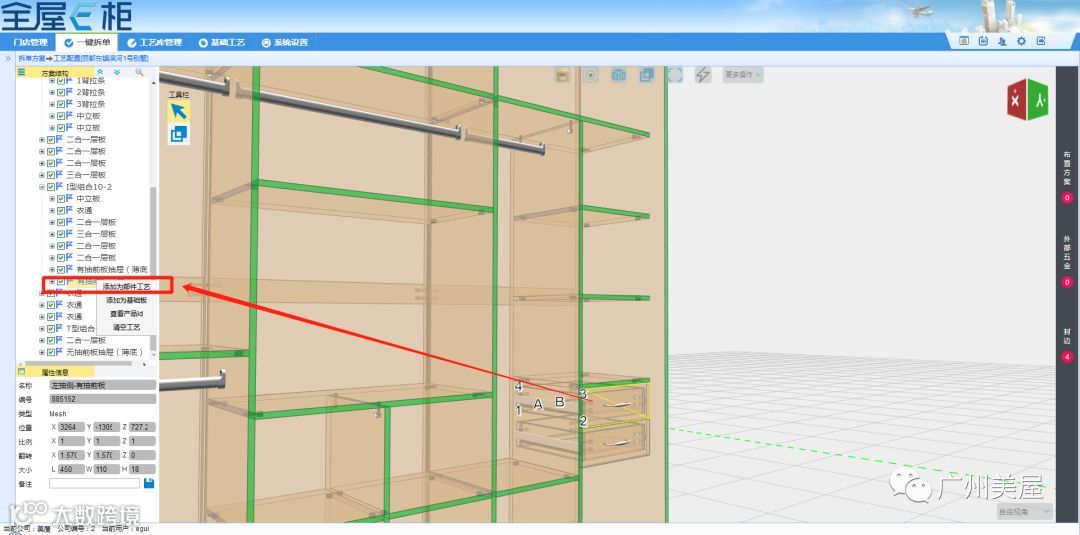

你可以把这个抽屉添加到部件工艺库，如果配好了工艺，后续用到这个抽屉，就不用每次都配。
