铰链自适应参数化编辑及孔位工艺配置教程

点击蓝字关注我们

酷家乐参数化编辑

1、建立门板模型(选用“元件库”中的“平面板件”，不要插入基础板）

2、添加铰链虚拟件

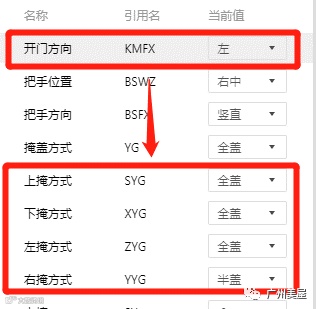

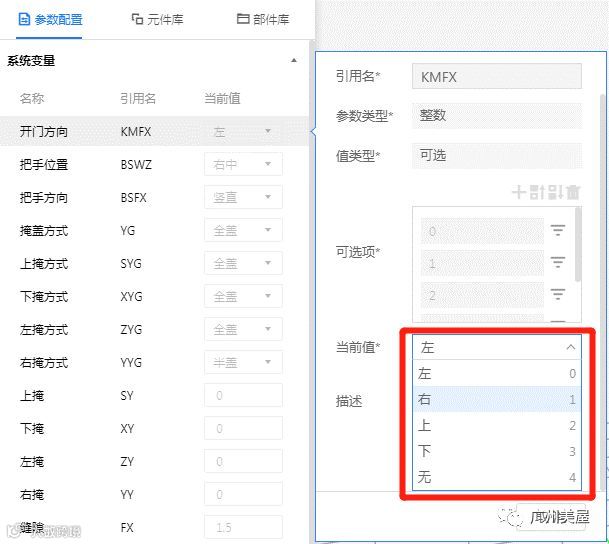

3、了解系统变量

如开门方向：左右上下无对应参数为0、1、2、3、4

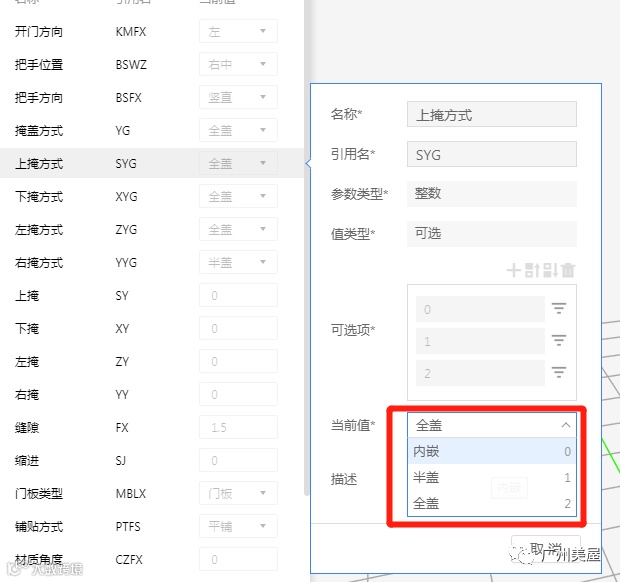

掩盖方式对应参数：内嵌为0，半盖为1，全盖为2

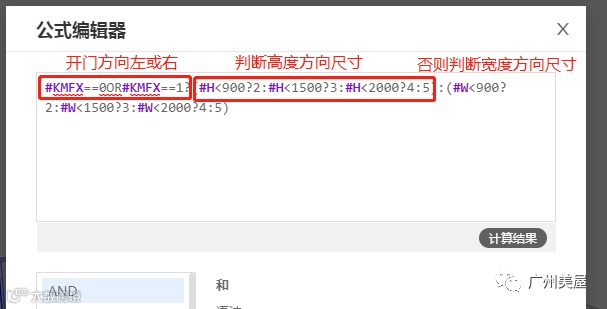

4、设置铰链输出数量（这里的数量主要针对前端出清单的数量）

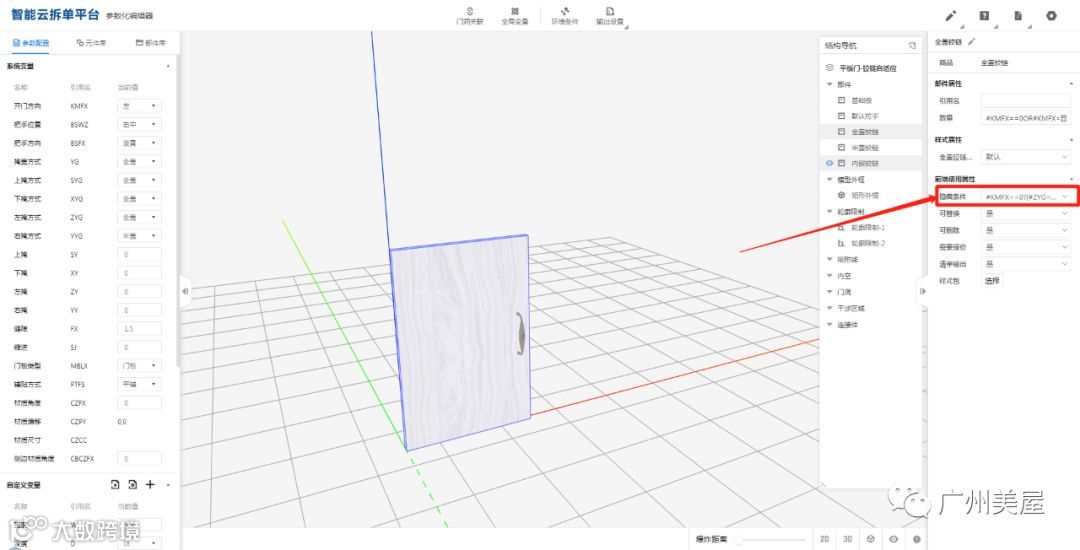

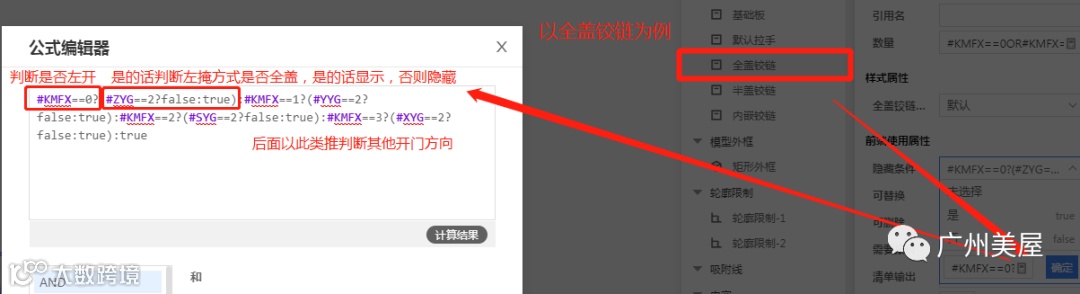

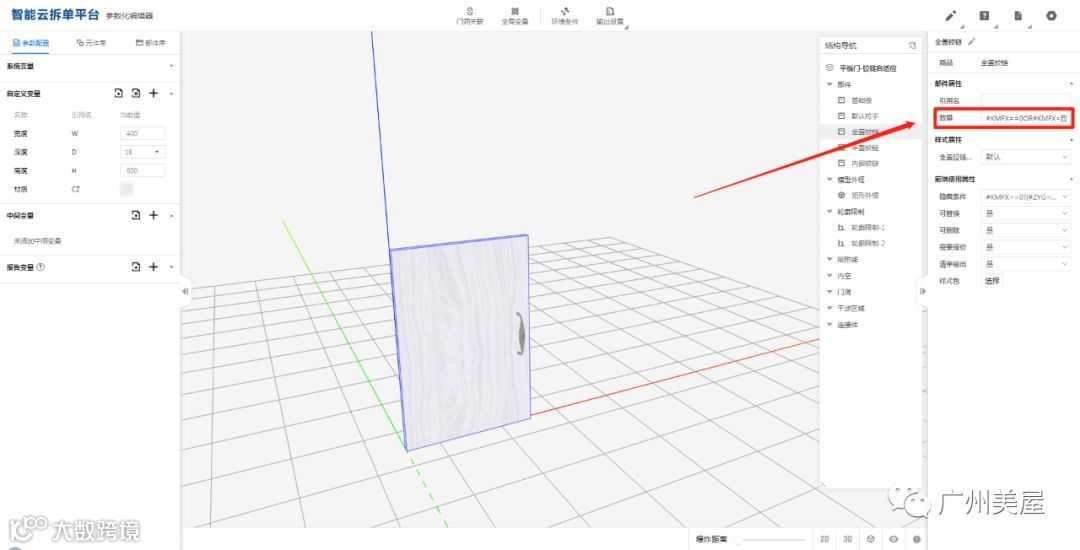

5、设置铰链隐藏条件

先判断开门方向，再判断对应方向的掩盖方式

6、针对不同开门方向及掩盖类型设置对应铰链的数量及隐藏条件

7、入库后前端检查

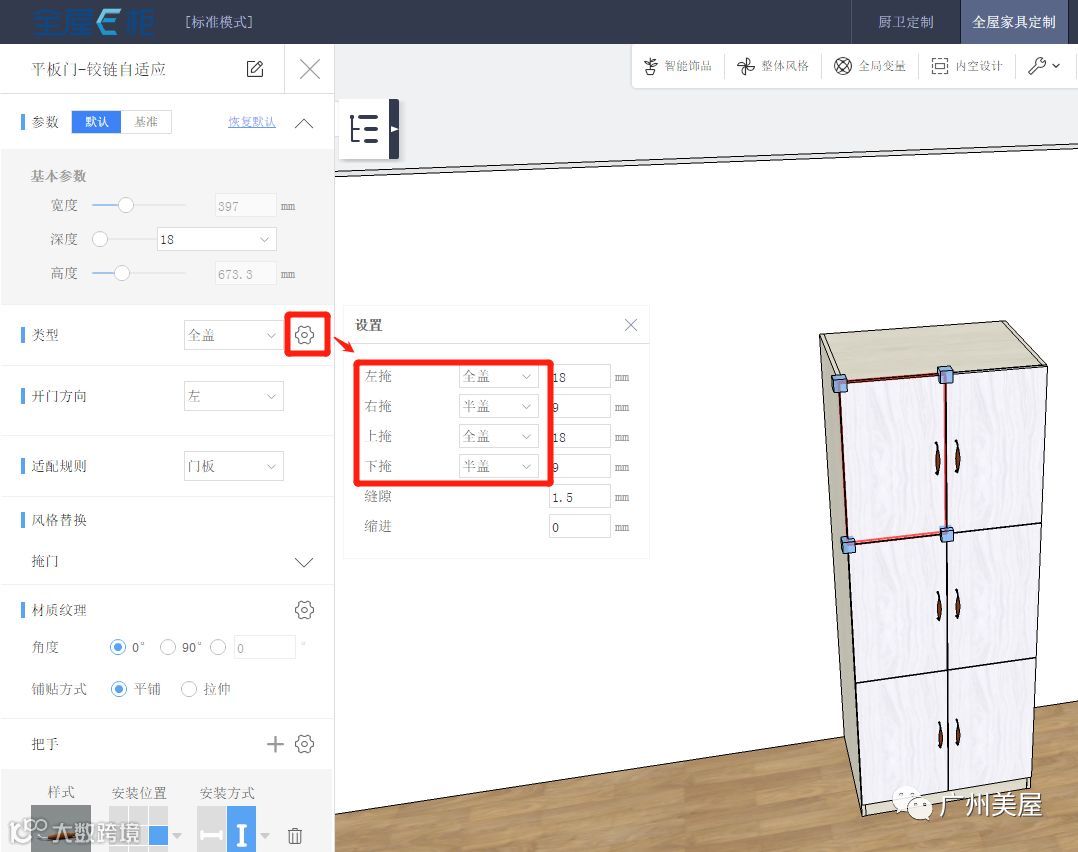

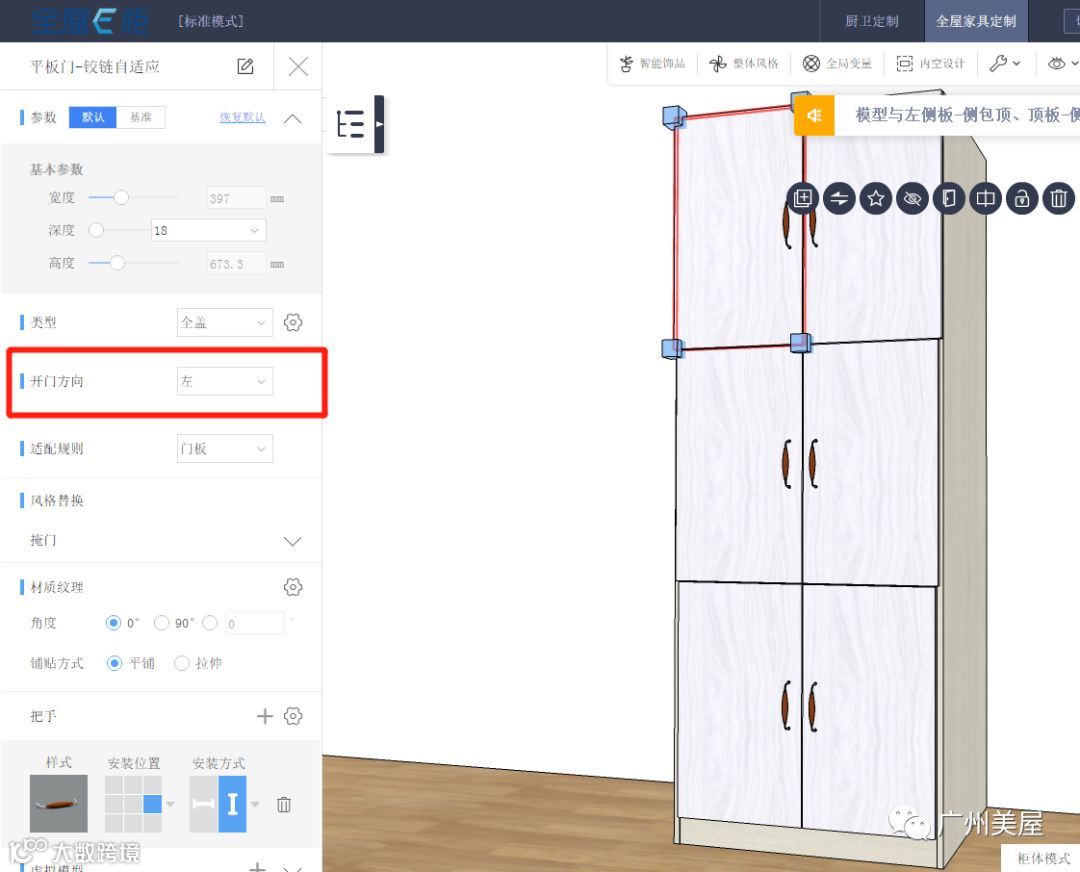

设置不同的开门方向及掩盖方式

8、前端下载清单中已对应铰链型号

铰链录入智能云拆单平台

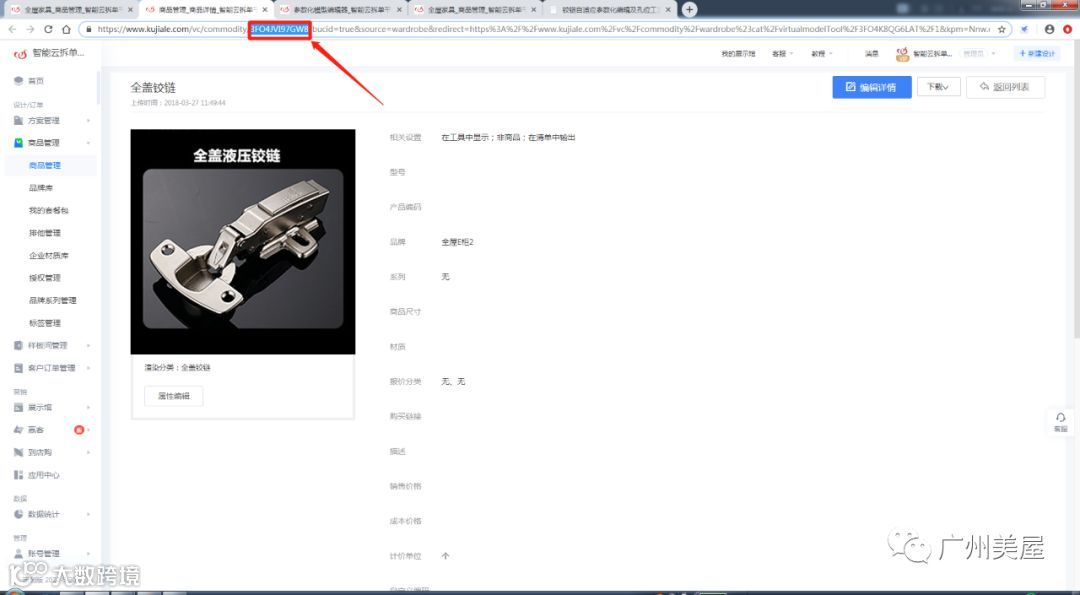

1、酷家乐上传铰链虚拟件，找到对应ID

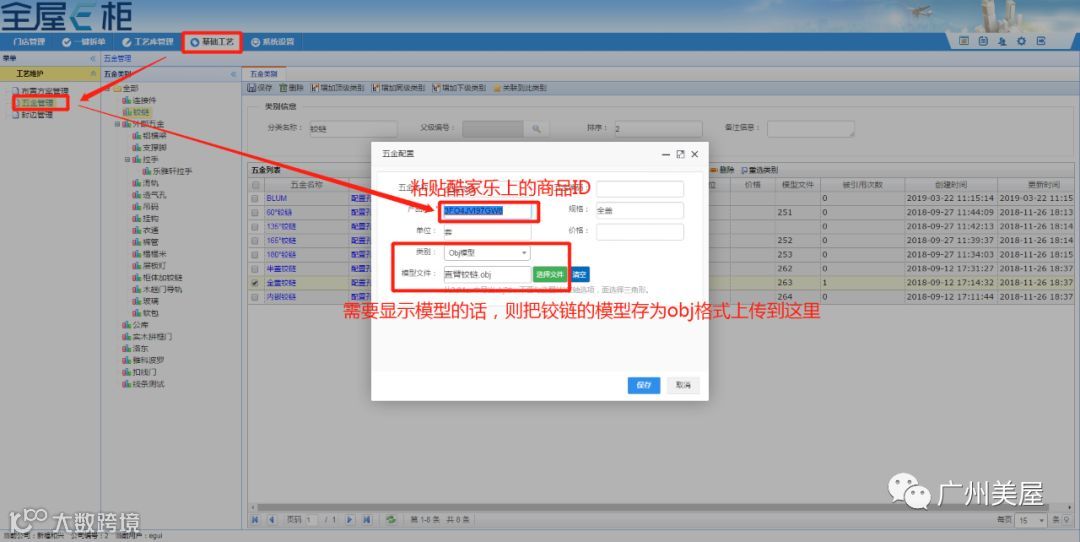

2、在拆单后台的“基础工艺”下“五金管理”，新建五金，粘贴酷家乐的商品ID，如需在拆单后台显示铰链模型的话，则把铰链的模型存为obj格式，上传到对应五金里

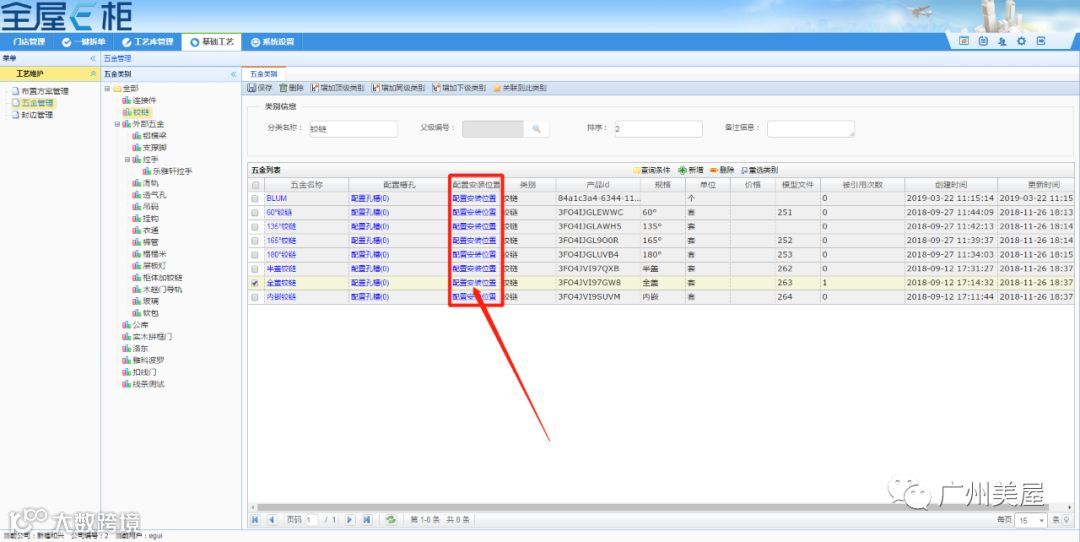

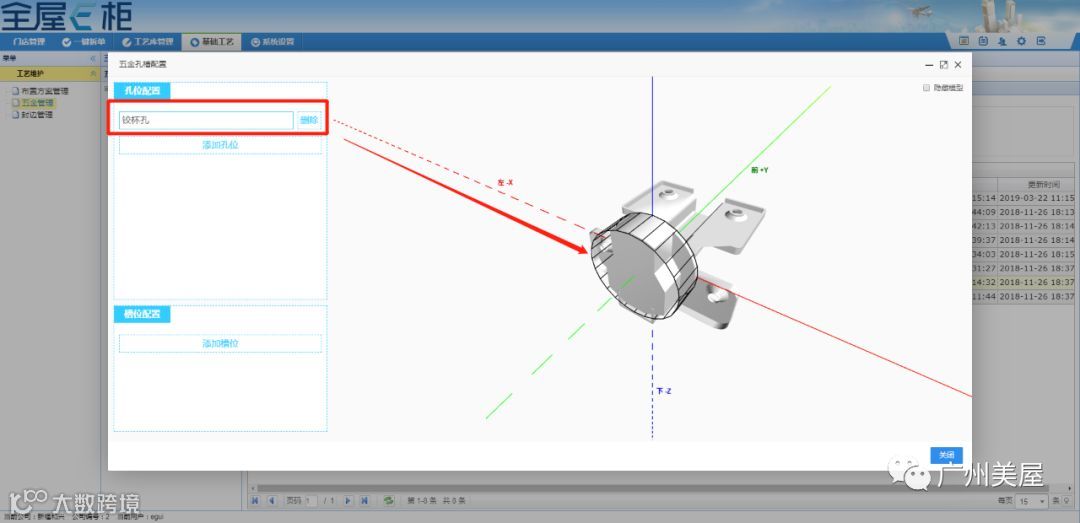

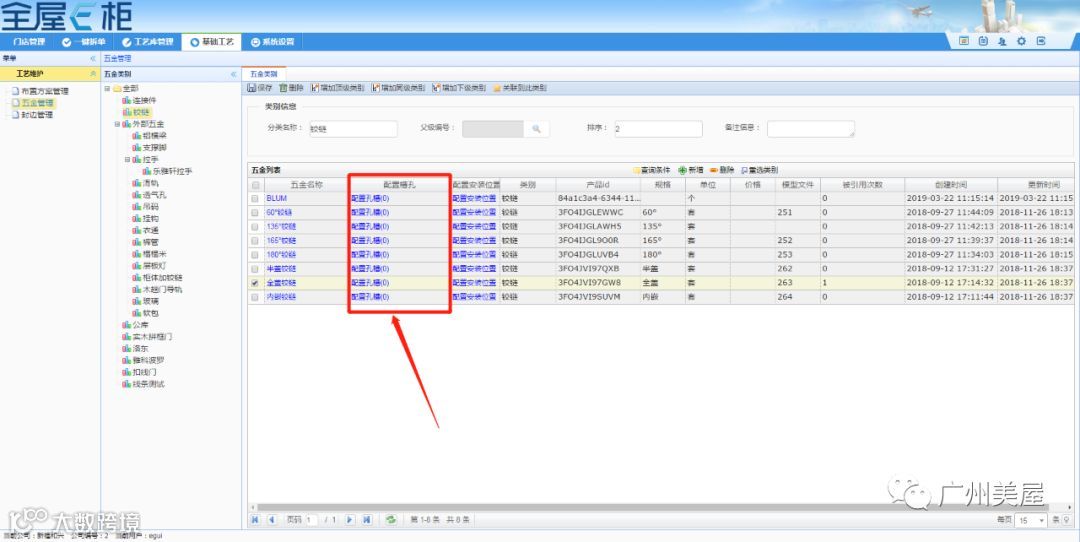

3、如需配置孔槽，则选择对应五金后的“配置孔槽”

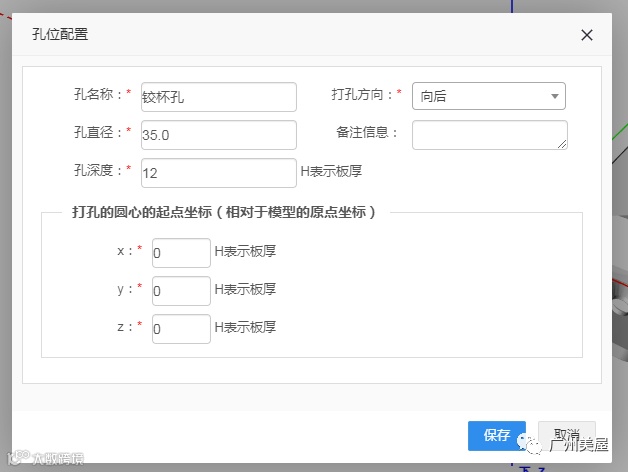

可以定义孔槽的参数，孔径、孔深、位置等参数

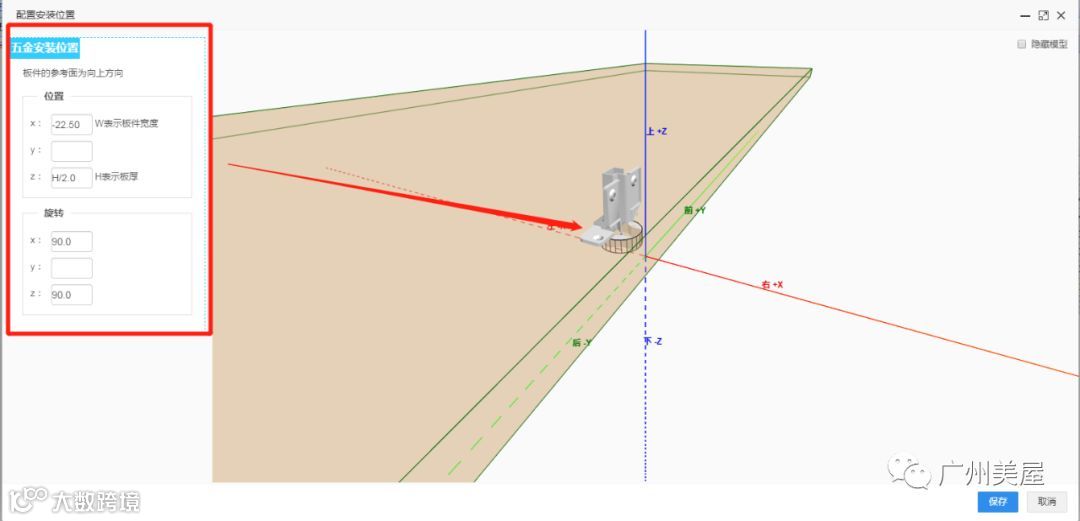

4、因铰链在酷家乐中是虚拟件，在酷家乐中没有坐标，所以在智能云拆出平台中，要设置铰链的配置安装位置，如距边值等

设置铰链的布置方案（排布规则）

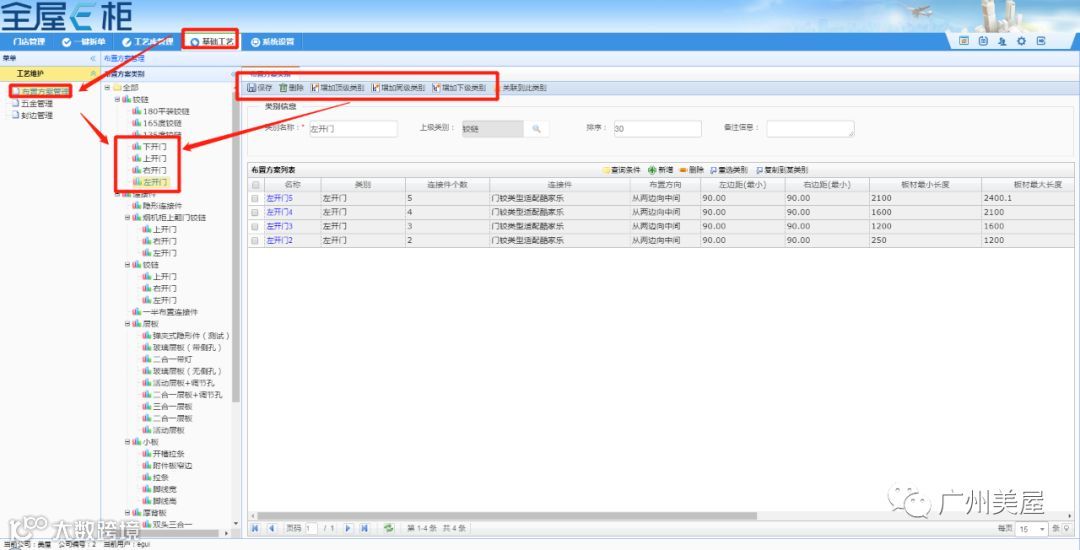

1、在“基础工艺”-“布置方案管理”中分别建立“上开门”、“下开门”、“左开门”、“右开门”的开门类别；

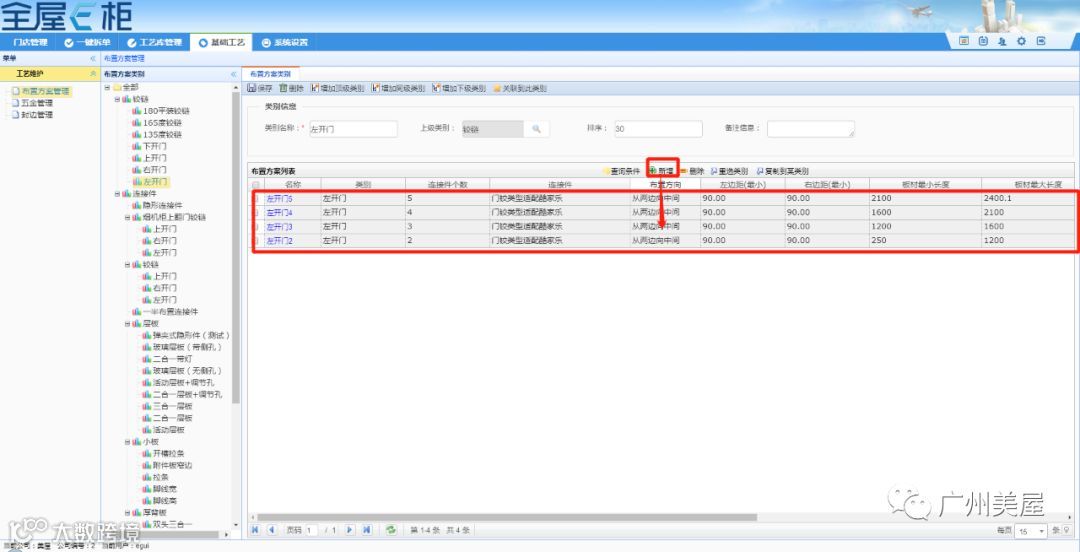

2、设置不同开门方向的布置方案，根据需求（尺寸范围、边距等）在对应开门方向的类别下“新增”布置方案；

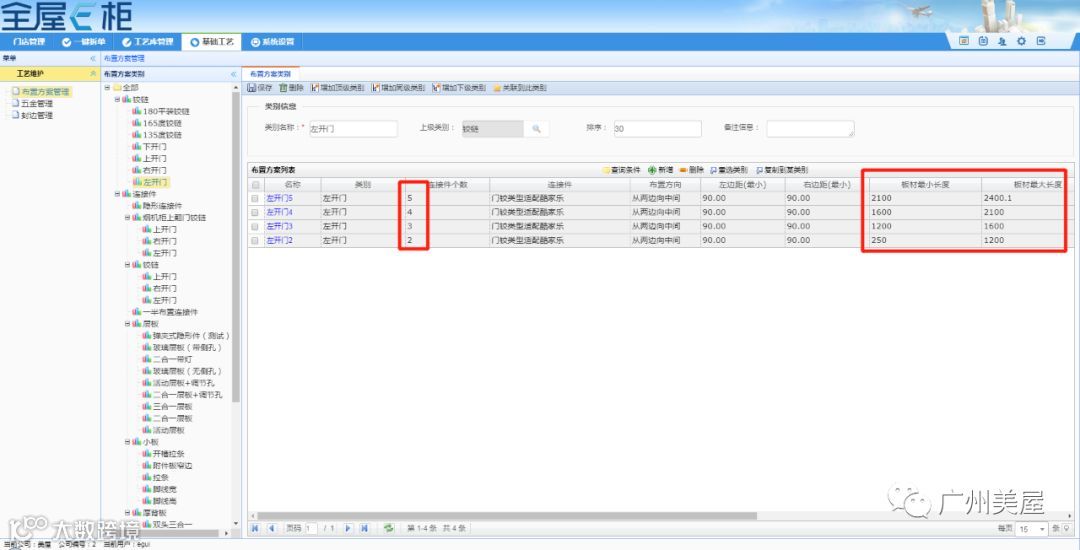

根据需求建立不同尺寸范围不同数量的布置方案

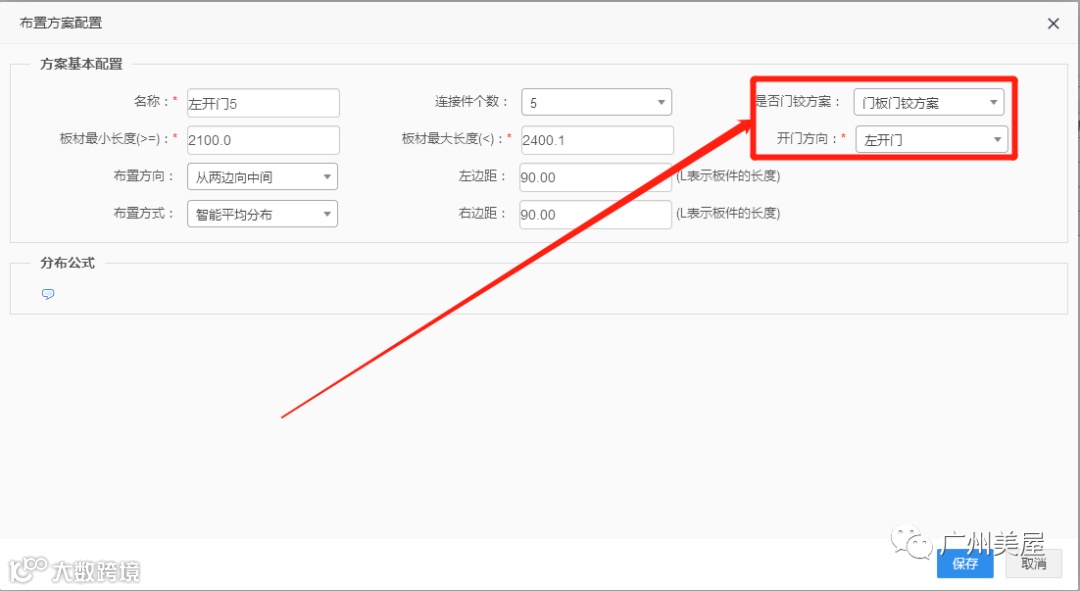

3、选择正确的开门方向

重点注意：①是否门铰方案应选择为“门板门铰方案”

               ②开门方向应对应当前所选择的分类

门板工艺录入智能云拆单平台

1、添加到部件工艺库

分两种情况，有企业账号可直接下载上传json，如无企业账号或希望重还原三维中添加到部件工艺库，则可在三维中右键模型，选择添加到部件工艺库；

1.1、如有酷家乐企业账户

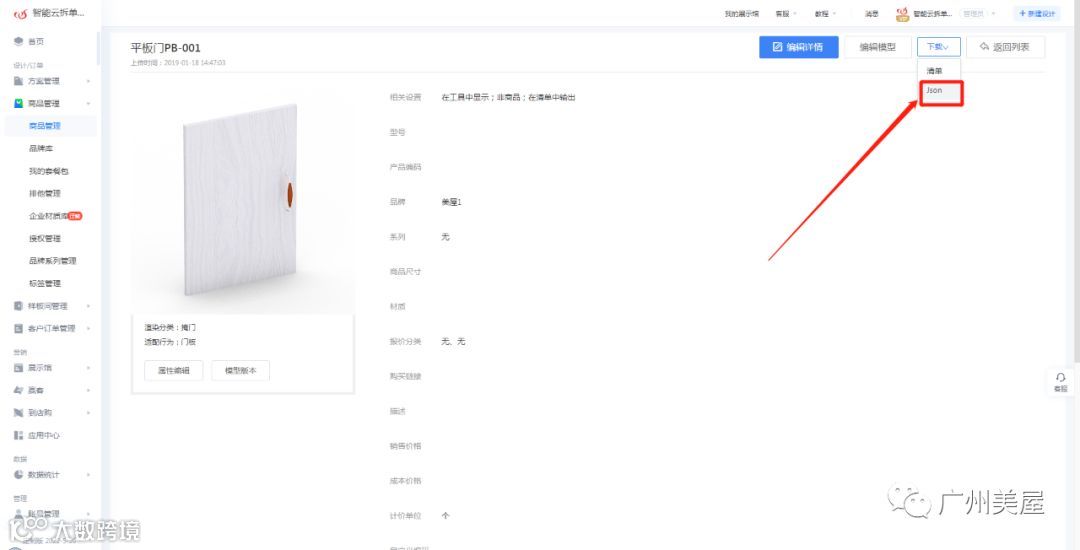

则可以在酷家乐商家后台中，打开门的商品详情页面，直接下载json；

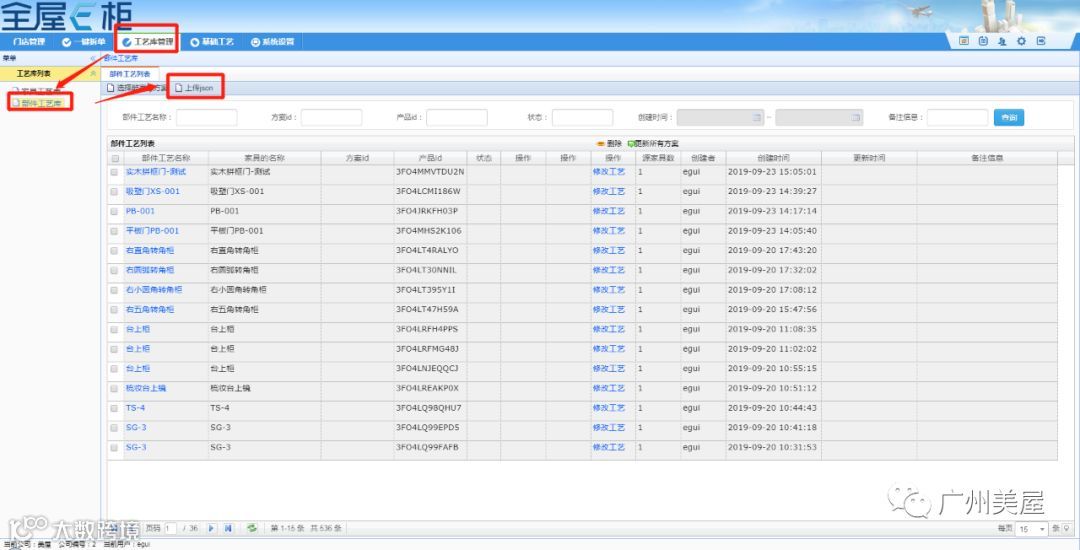

下载后打开智能云拆单平台:ds.wongshek.cn,打开“工艺库管理”，在“部件工艺库”中选择“上传json”，即可录入部件工艺库；

1.2、如无企业账号或希望重还原三维中添加到部件工艺库

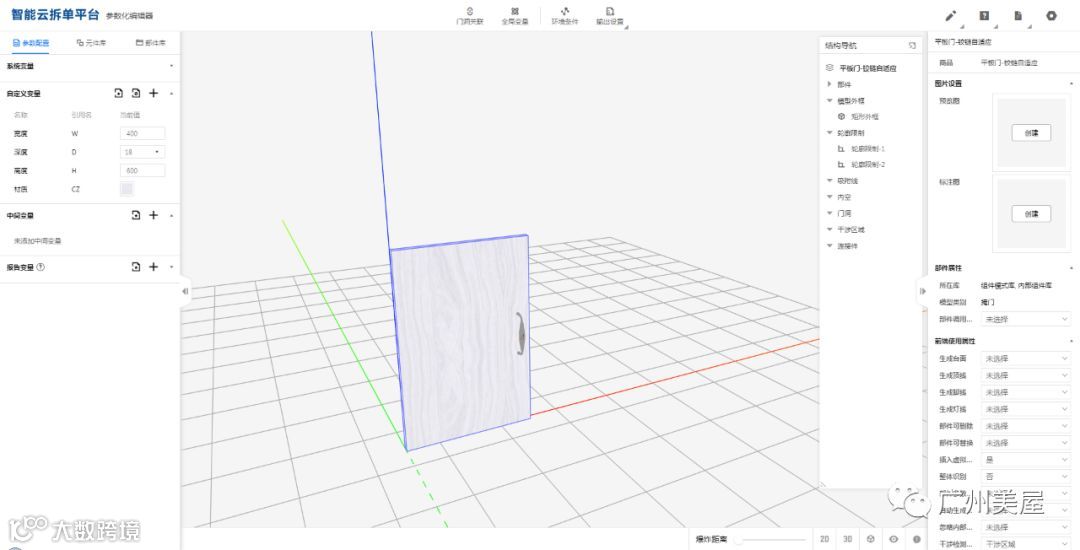

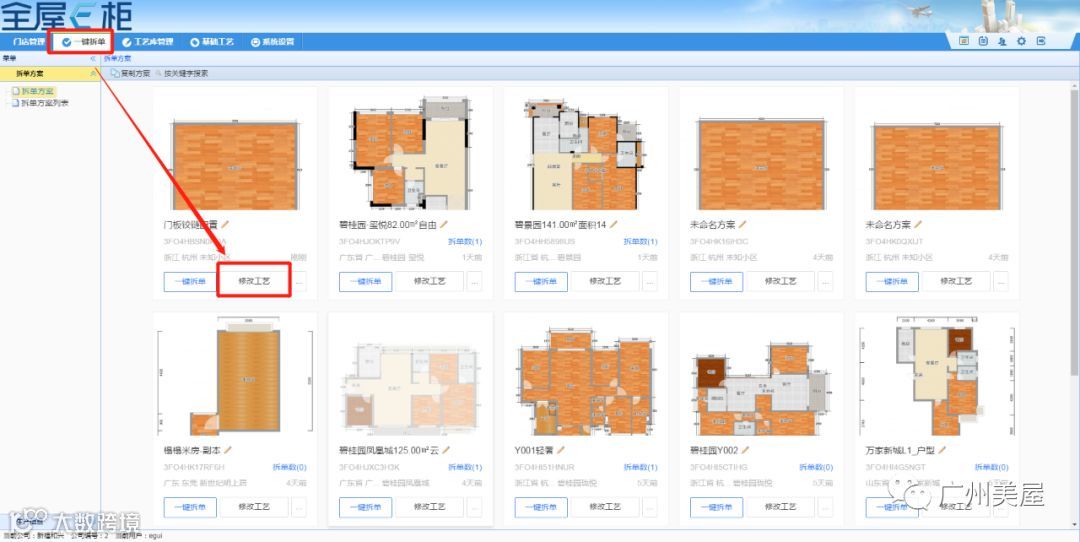

在智能云拆单平台中进入对应方案的“修改工艺”，还原模型

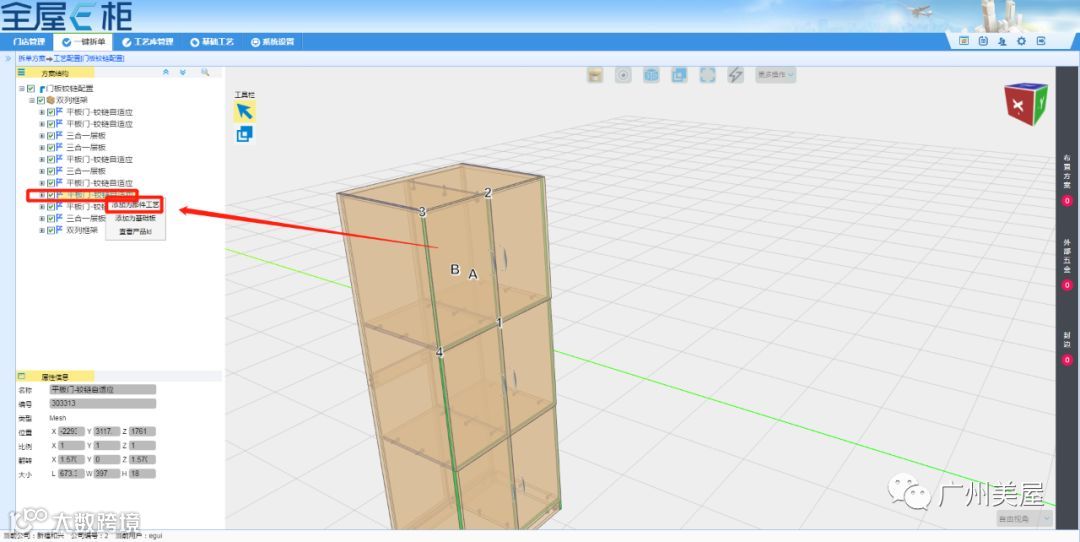

在左侧栏中选择一个门板模型，右键单击，选择“添加为部件工艺”

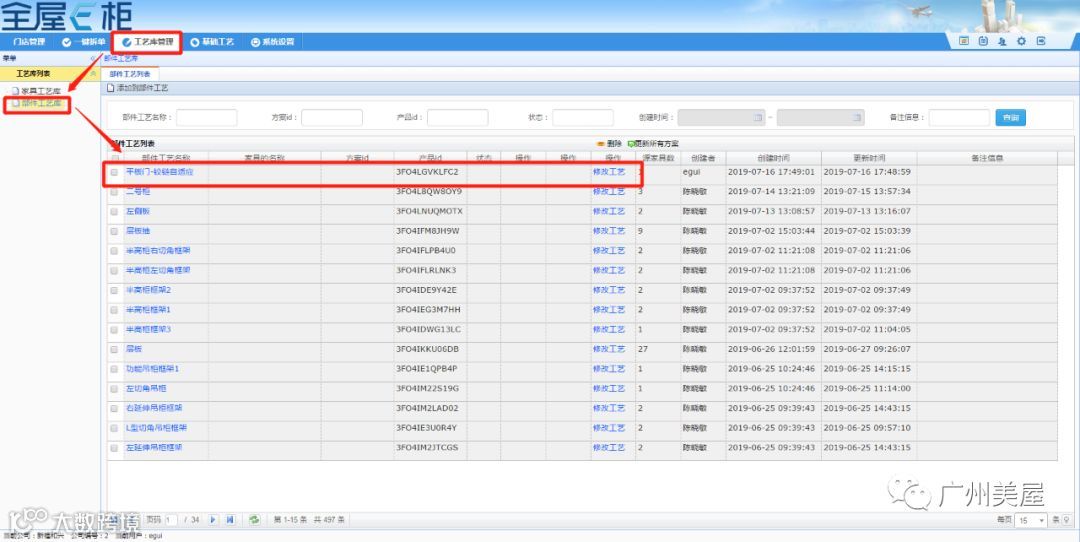

2、“工艺库管理”下的“部件工艺库”，选择对应模型参数的“修改工艺”，进行封边机铰链等工艺配置

3、配置门板封边

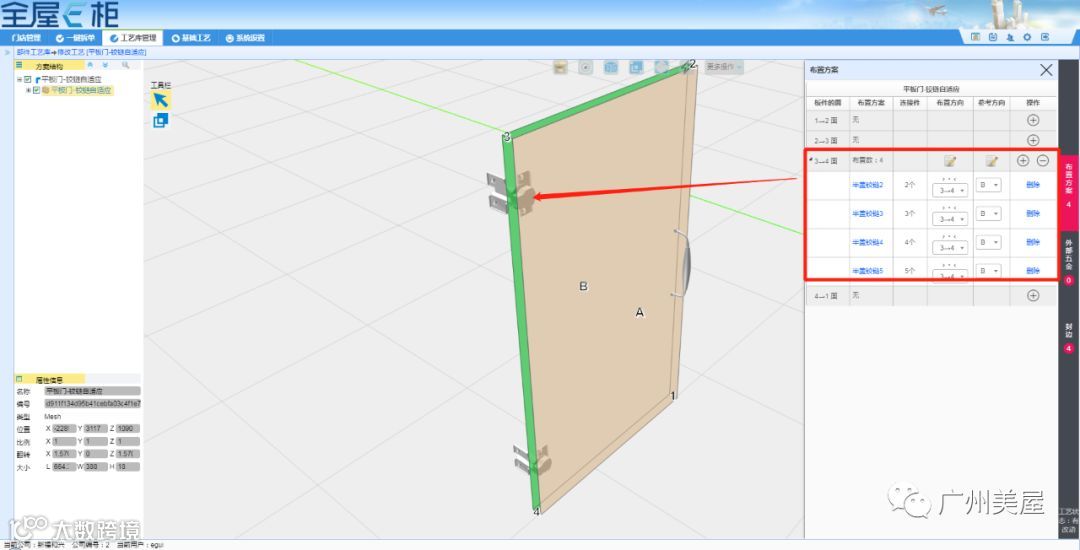

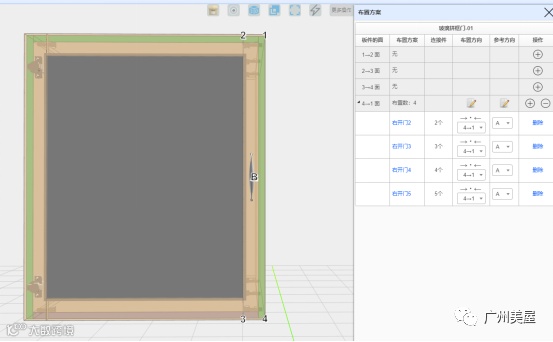

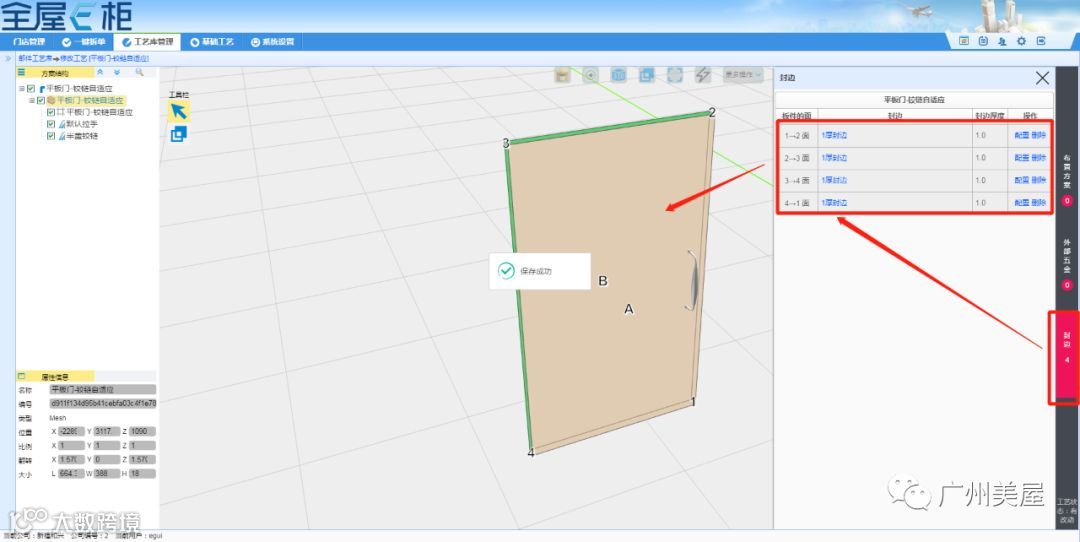

4、在部件工艺或家具工艺中，根据不同的开门方向选择不同的布置方案

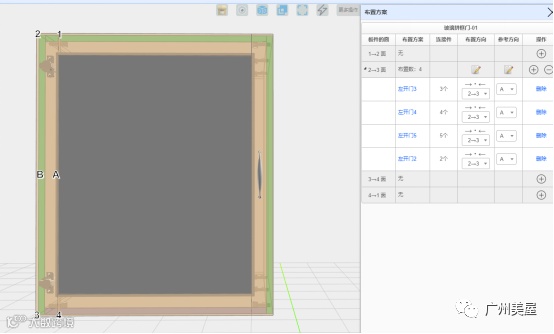

对应上下左右四条边分别设置对应开门方向的布置方案（部件工艺库或家具工艺中，需对四条边都配上铰链布置方案，但如果在还原时只针对某个门板某个开门方向，可只设置对应开门方向的边配即可）；



不同类型的铰链（如全盖、半盖、内嵌等），是对应酷家乐模型中的铰链型号，只要酷家乐中的正确，拆单还原正确。

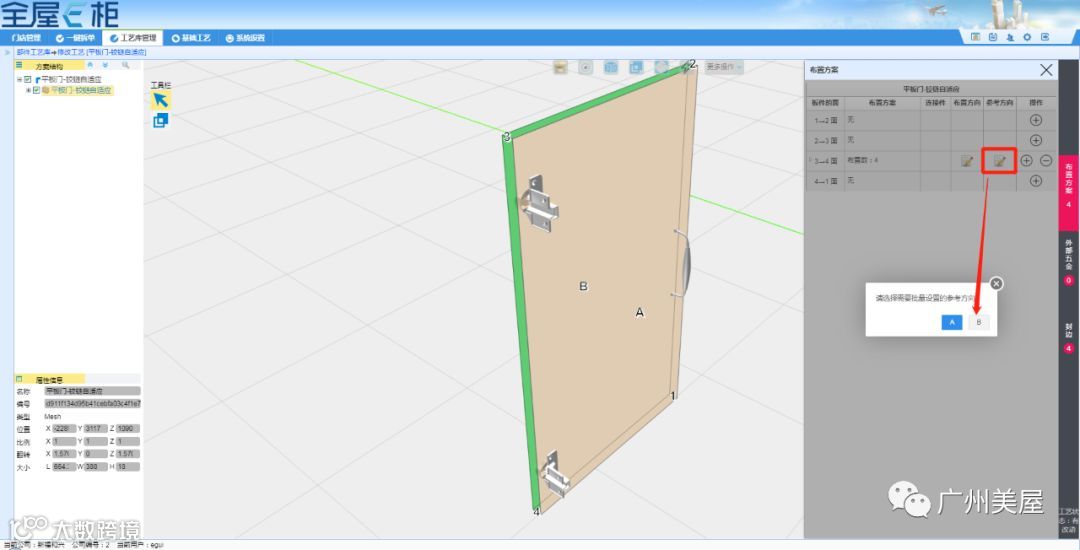

6、调整铰链的参考方向

适配拆单检查

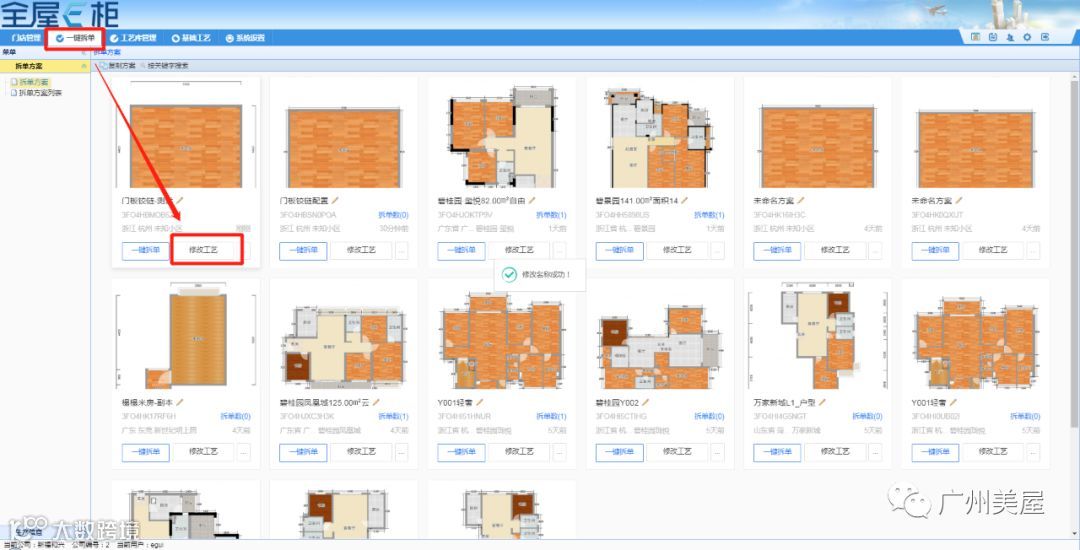

1、前端重新做一个方案或复制一个方案后，进入“修改工艺”检查。

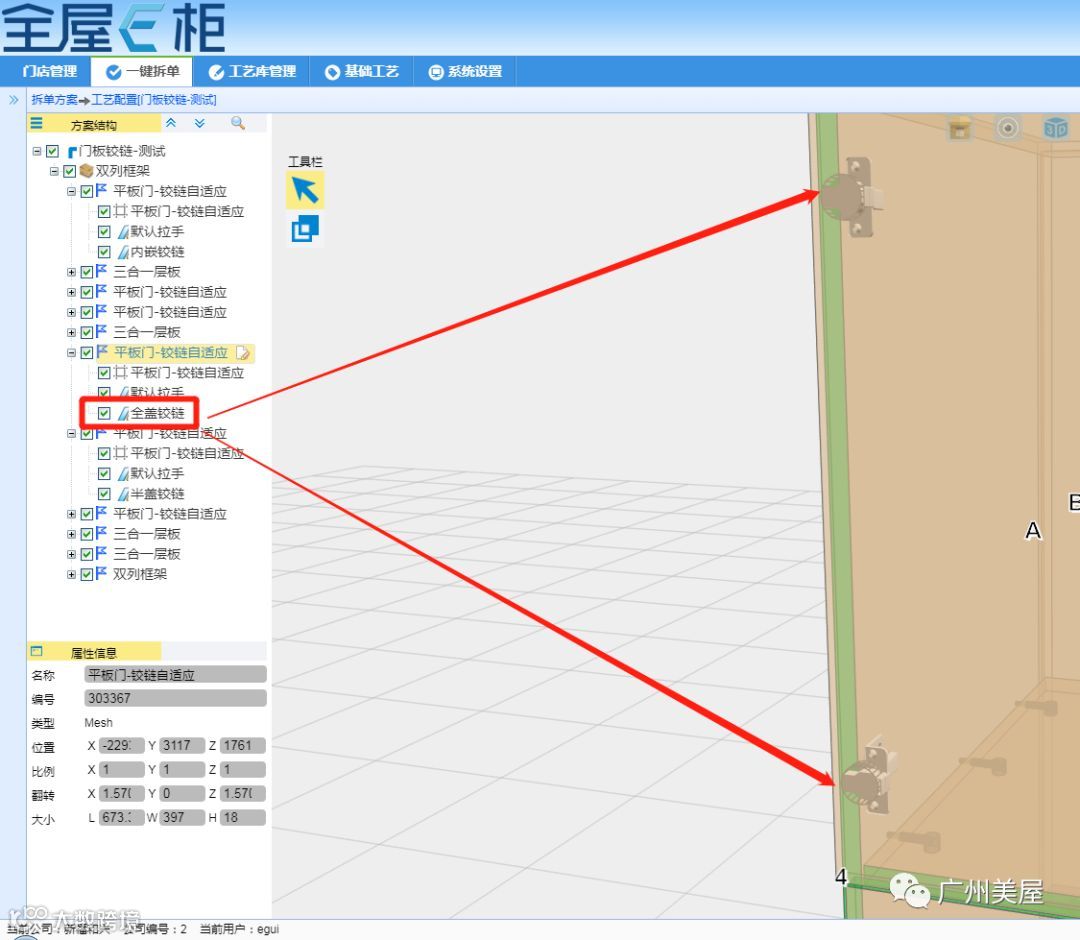

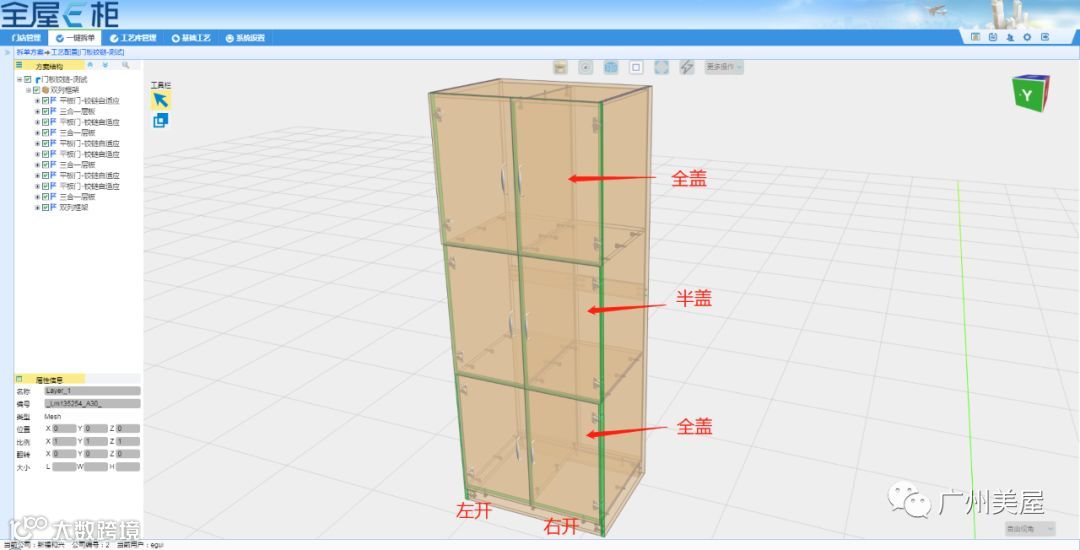

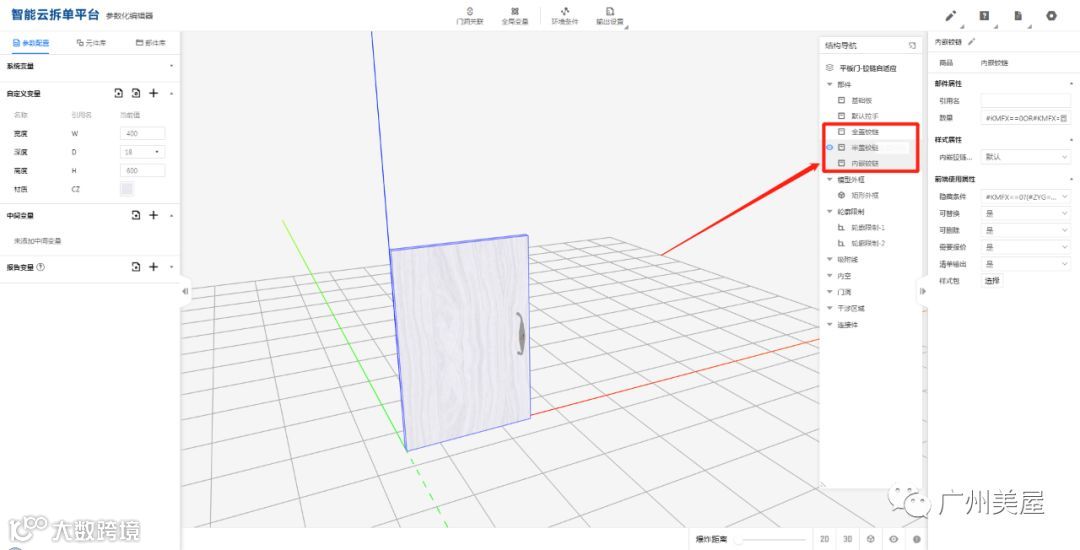

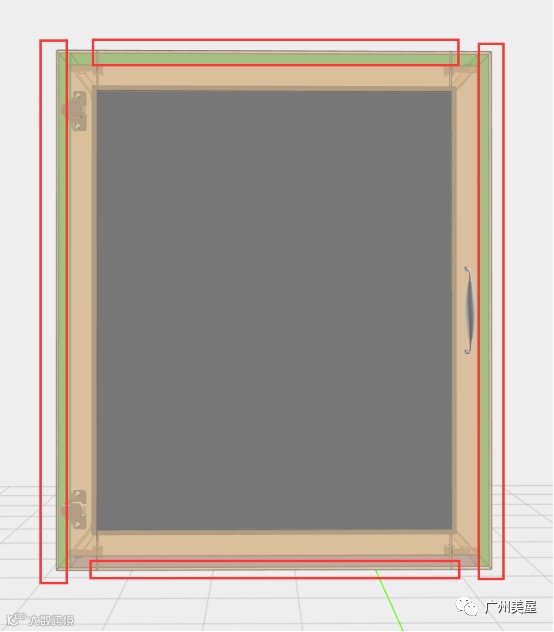

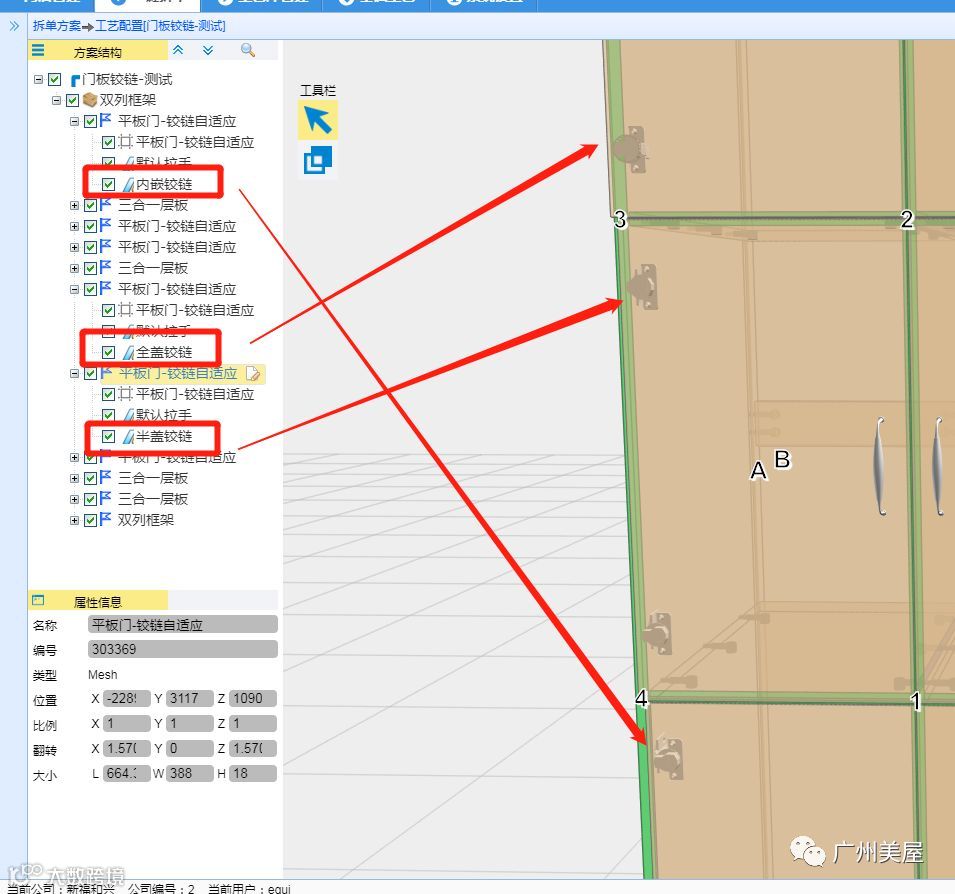

2、可以看到铰链已自动适配开门方向及铰链类型

而且可以看到，刚刚在全盖铰链添加的孔，在这里也会还原出来

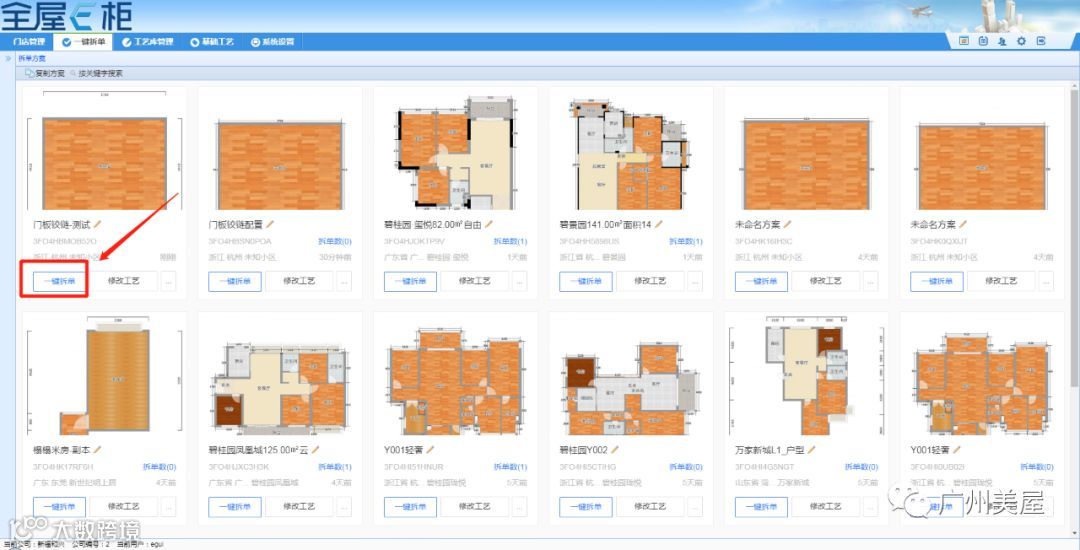

3、最后拆单检查

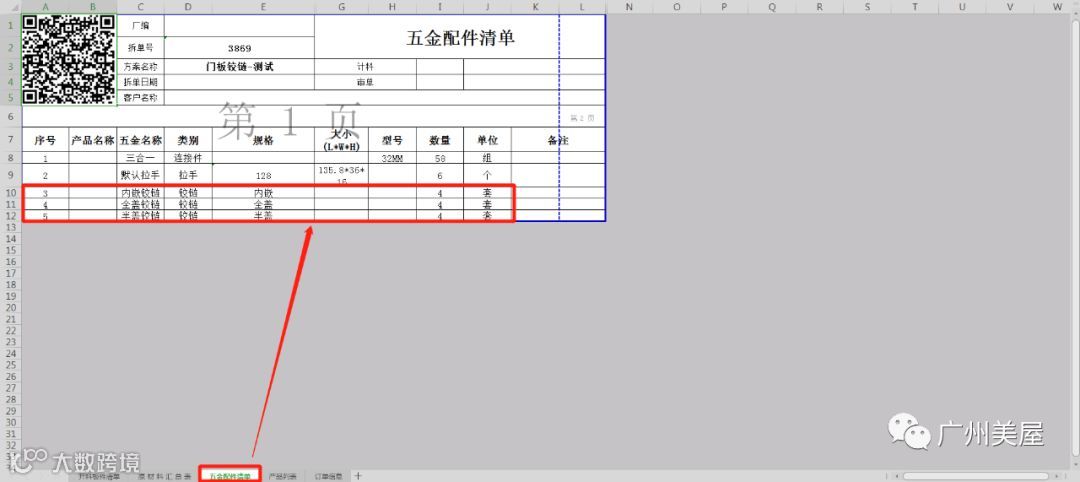

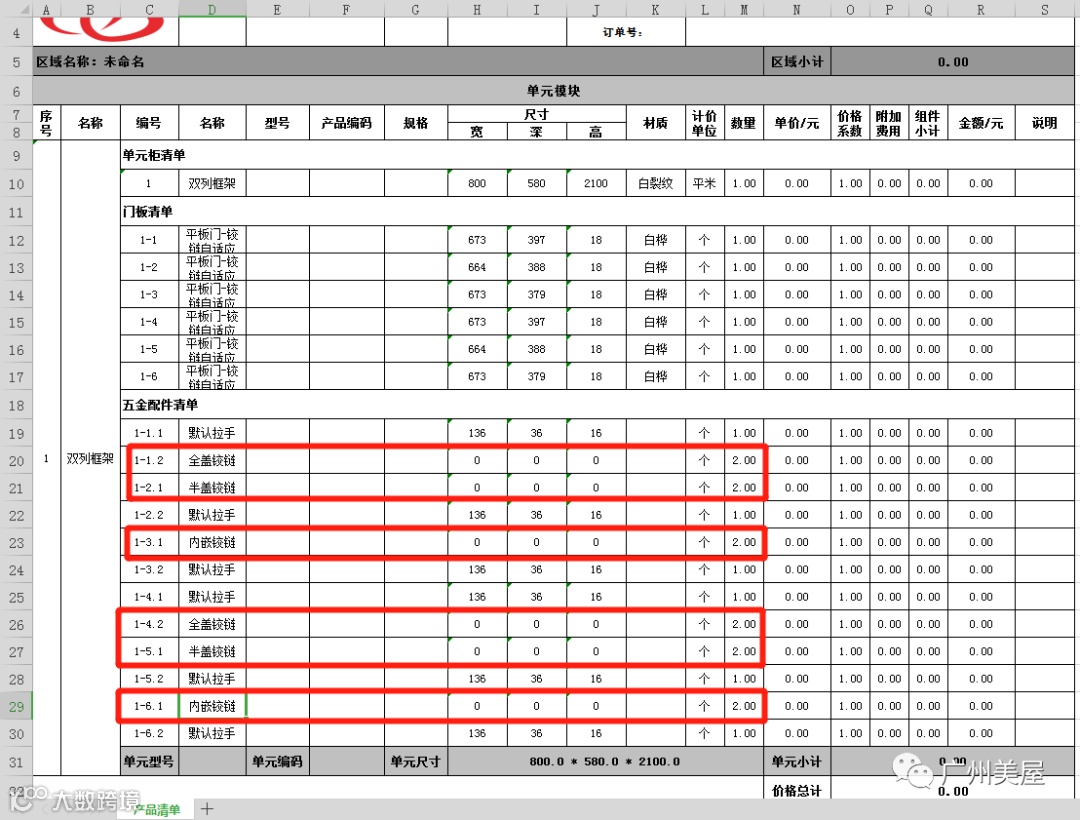

在清单中查看铰链类型数量

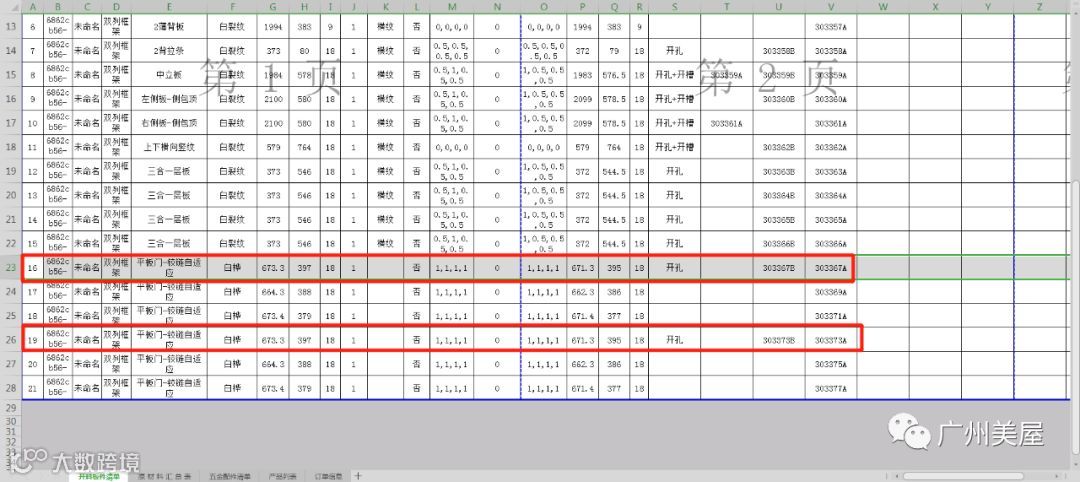

因在只全盖铰链中添加孔，所以开到两块有孔的门板

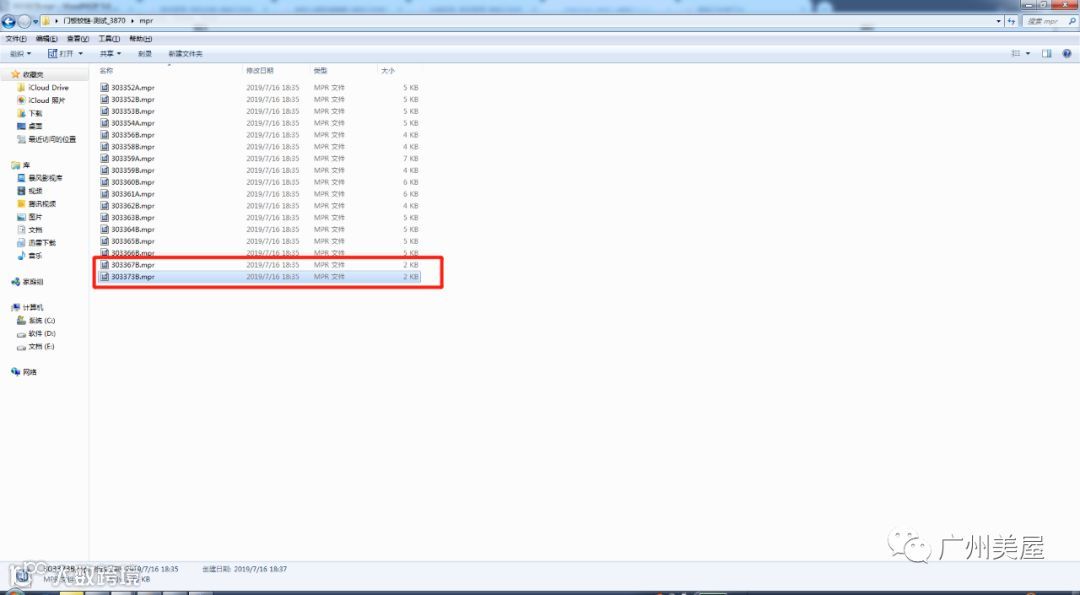

找到对板件的mpr文件查看

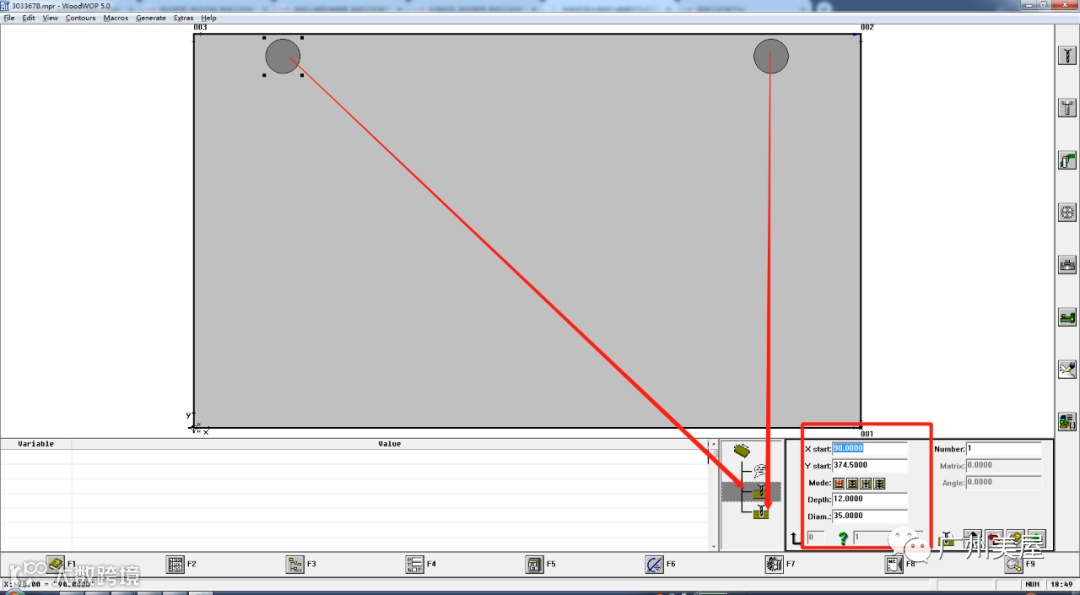

打开查看对应孔位数据

资料提供 | 范文慧
