布置方案管理
布置方案管理是对连接件、铰链这里五金的排布规则制定及管理，根据不同的类别及条件，设置不同的布置方案，以供配置工艺时选择。
1.设置布置方案类别
不同的五金或不同排布规则的布置方案，最好是在“布置方案类别”中建立独立的类别，以作区别，也便于配置工艺时选择，如三合一层板、二合一层板、脚板、厚背板等。

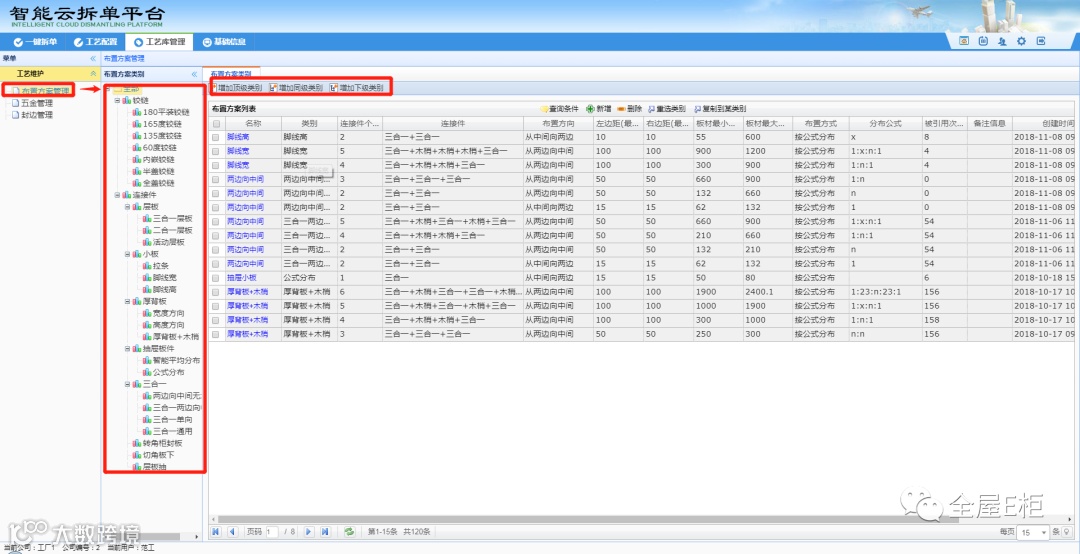

1.1布置方案分类

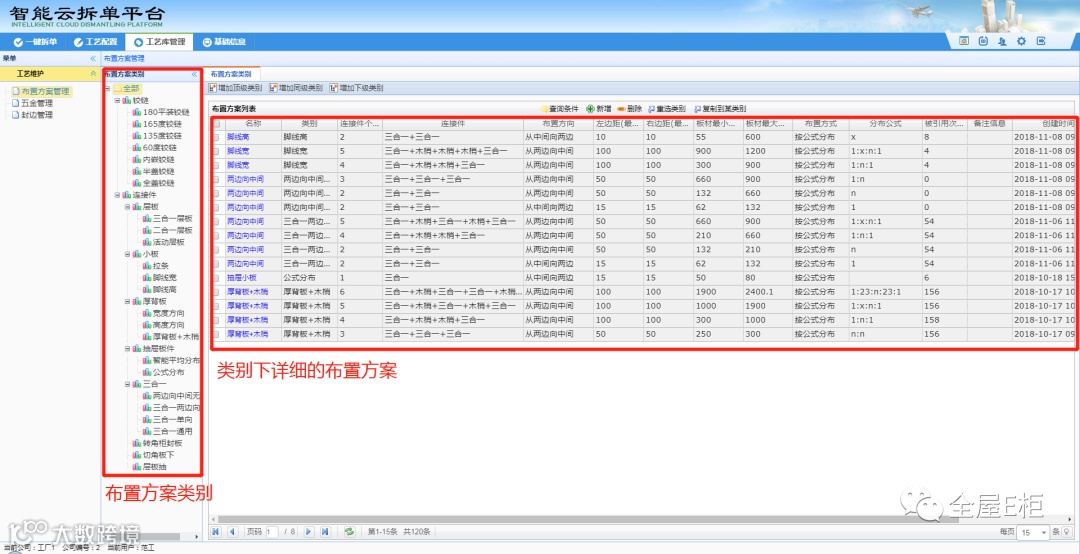

进入“布置方案管理”后，可以选择在不同的级别里新建类别，这个类别相当与一个文件夹的文件名，便于我们区别及查找；

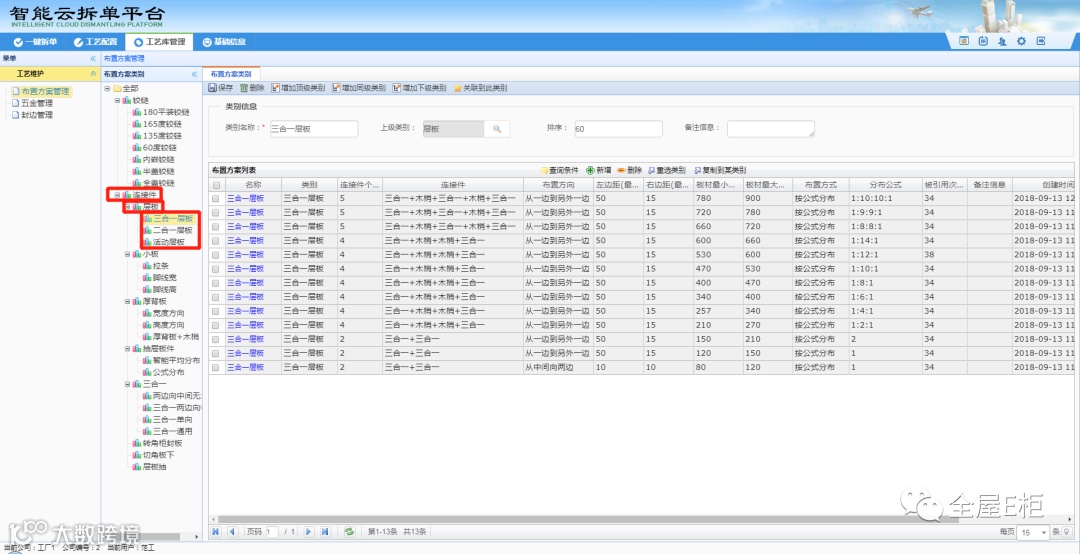

如“连接件”下有“层板”一个大类，其下有“三合一层板”、“二合一层板”、“活动层板”的布置方案。
1.2对应类目

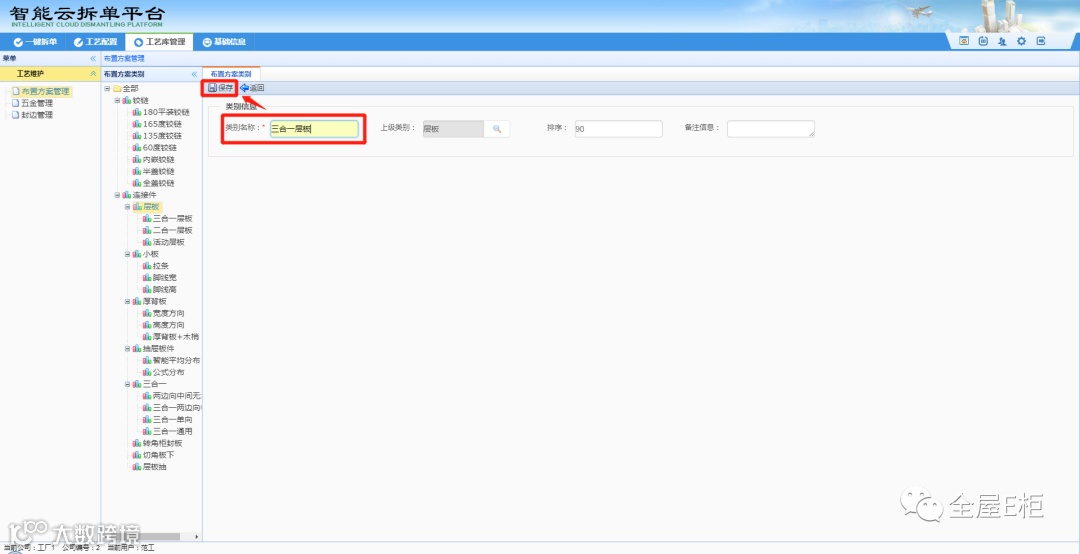

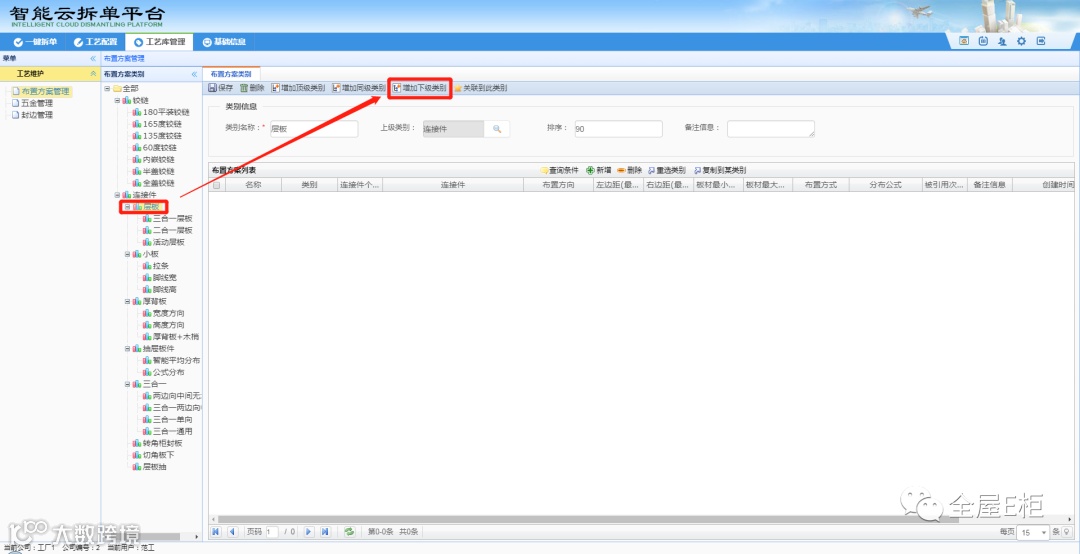

如果要新建一个“三合一层板”类别，就在“层板”类别下新建；
1.3其他
1.3.1查询条件
1.3.2删除
1.3.3重选类别
1.3.4复制到某类别
2.布置方案配置
如果说设置类别就像设置文件夹，那么设置布置方案就像在文件夹里建一个文档，编辑布置方案配置。

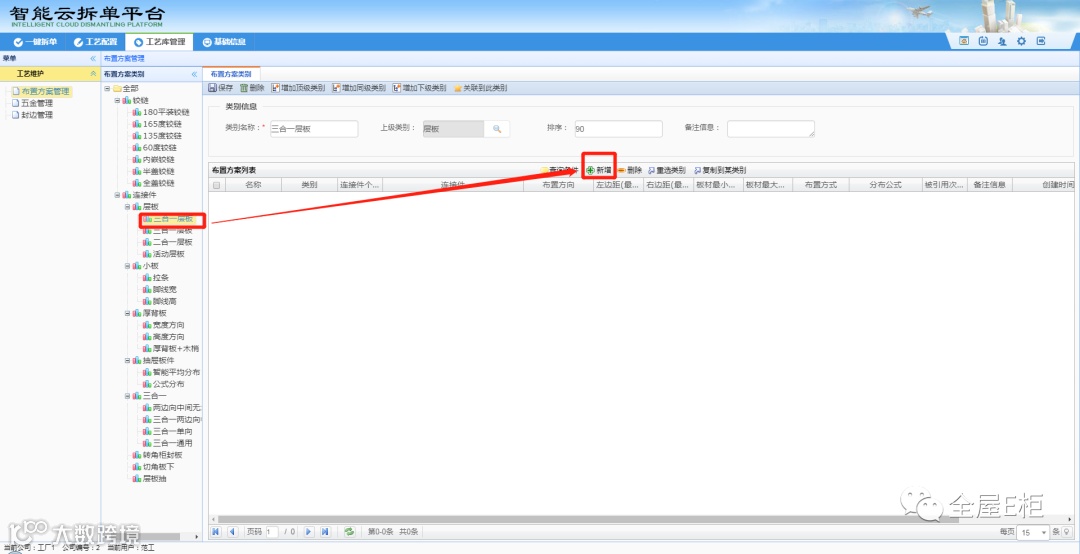

2.1在类别下建立布置方案

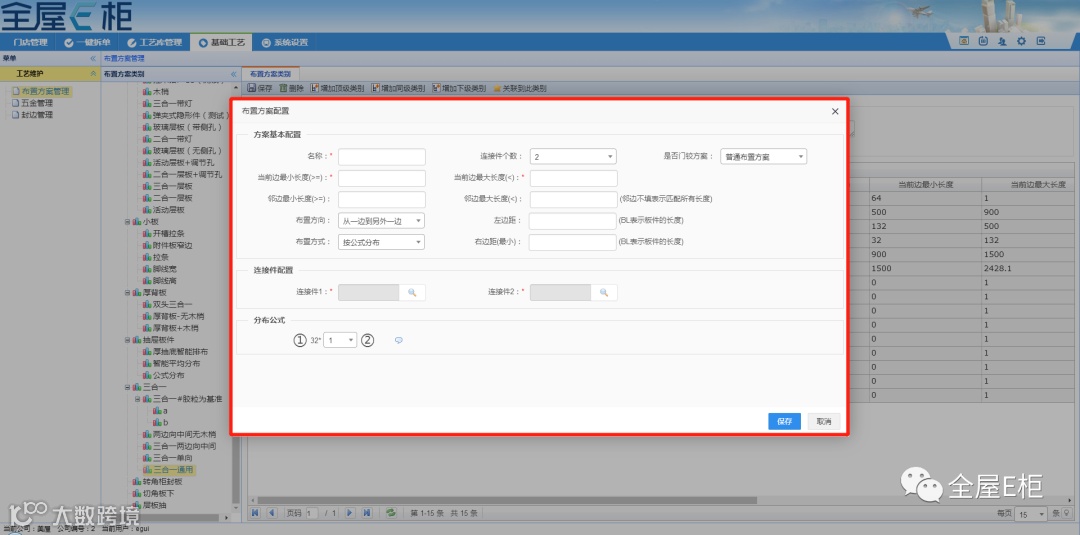

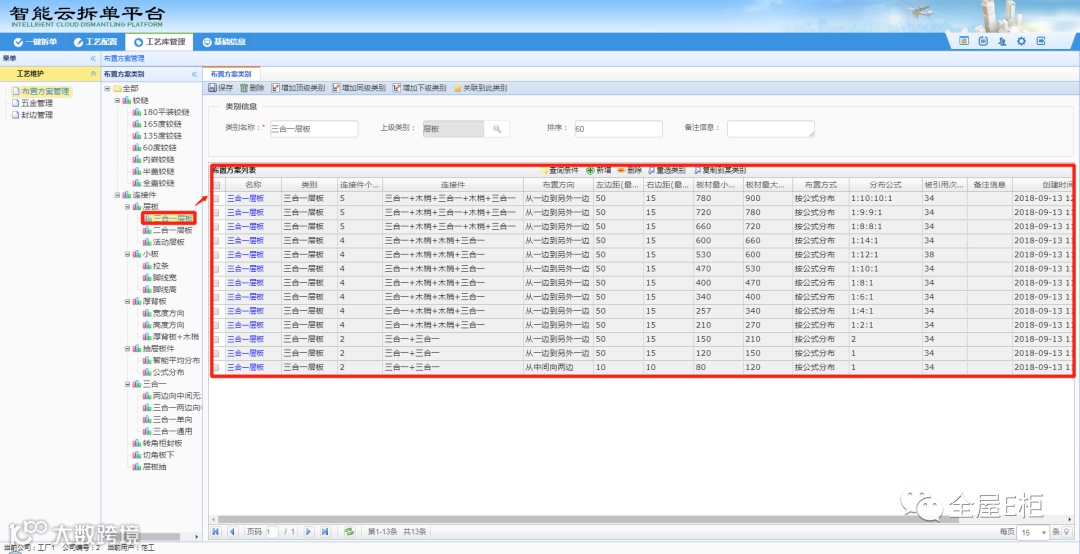

如要编辑“三合一层板”的布置方案，选择“三合一层板”的类别后，点击“新增”；

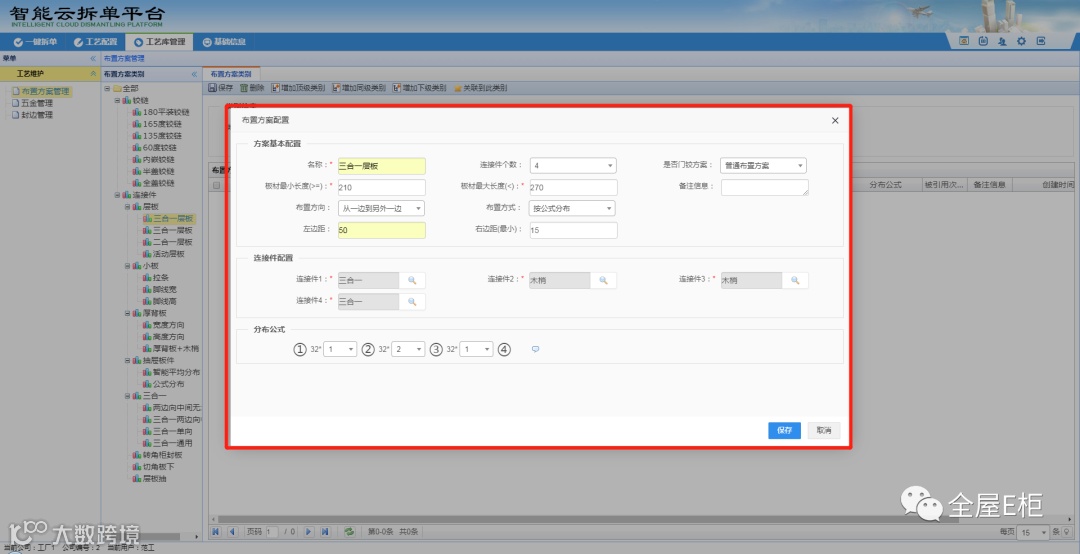

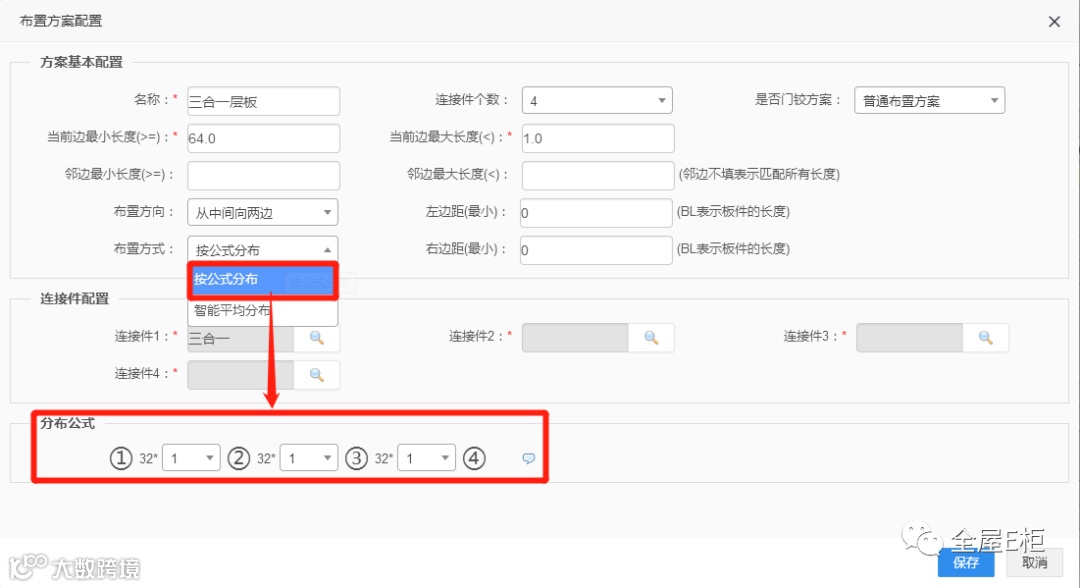

2.2弹窗中设置布置方案配置；

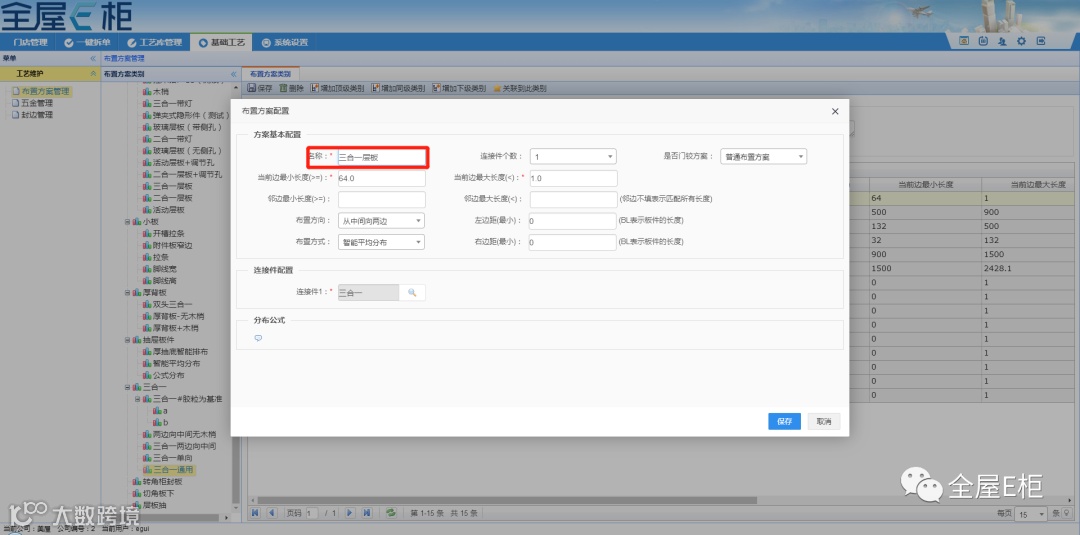

2.3单个布置方案名称
名称，布置方案的名称，便于我们识别选择；

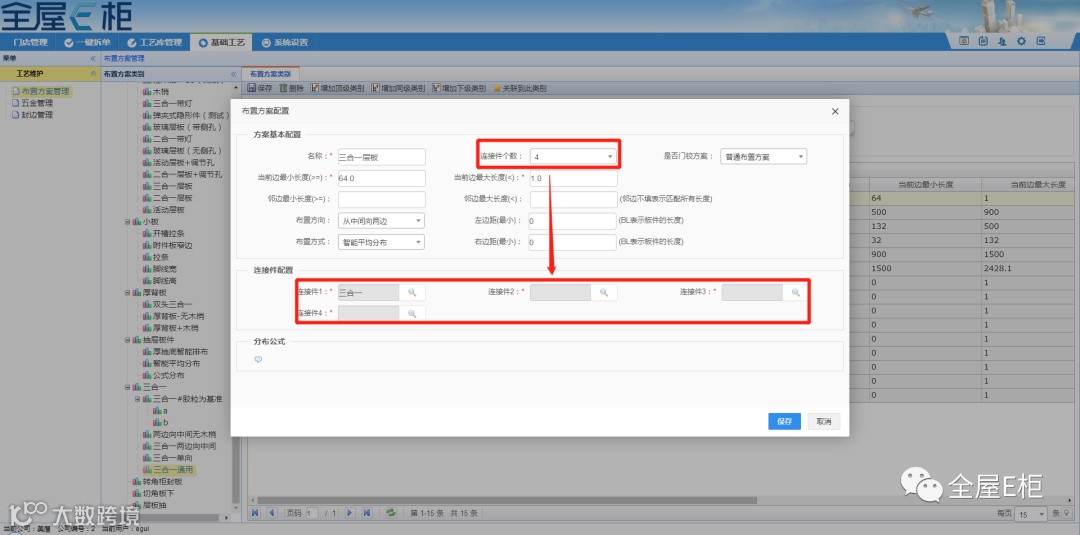

2.4连接件个数
这一个布置方案中，连接件的数量，对应数量的连接件在下方的“连接件配置”中显示；

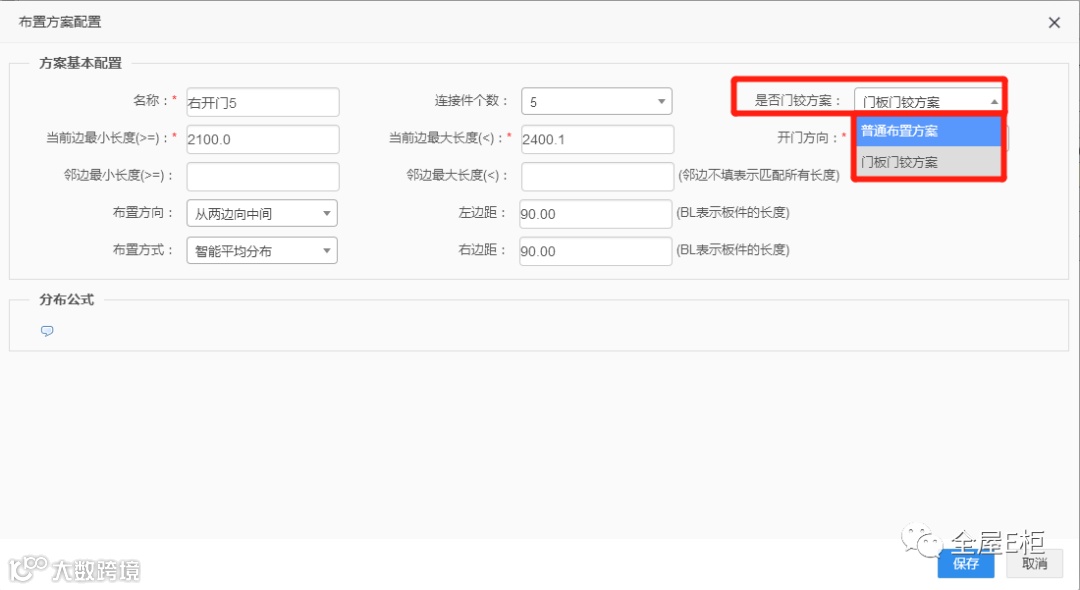

2.5是否门铰方案
如果是，选择“门板门铰方案”，否则就是默认的“普通布置方案”；

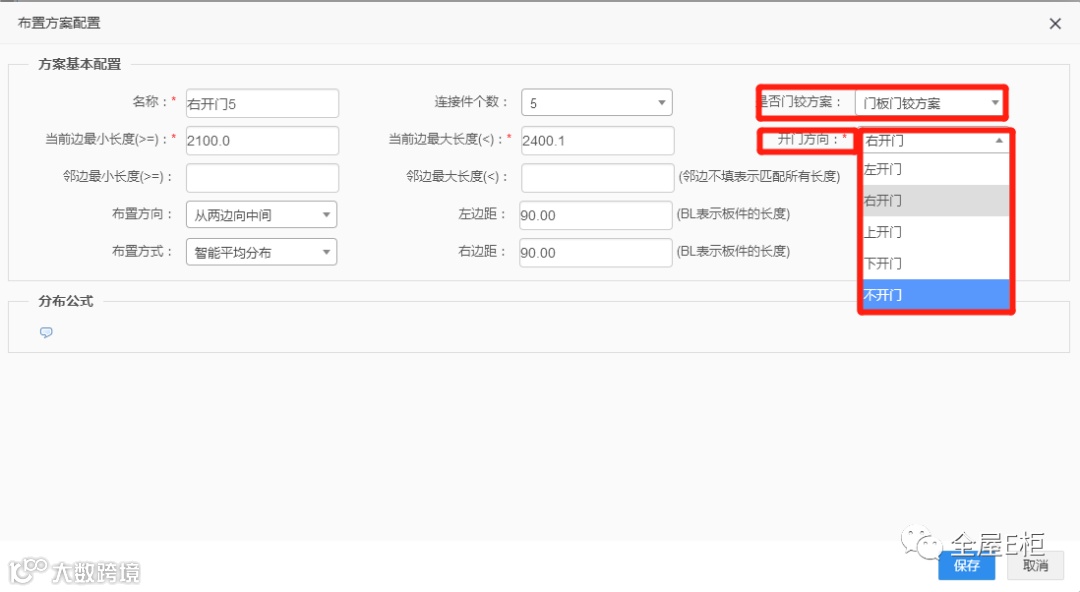

如果是门铰方案，则需要选择开门的方向，且需要对应“左开门”、“右开门”、“上开门”、“下开门”分别设置四套布置方案，如有需要可设置“不开门”的铰链布置方案；

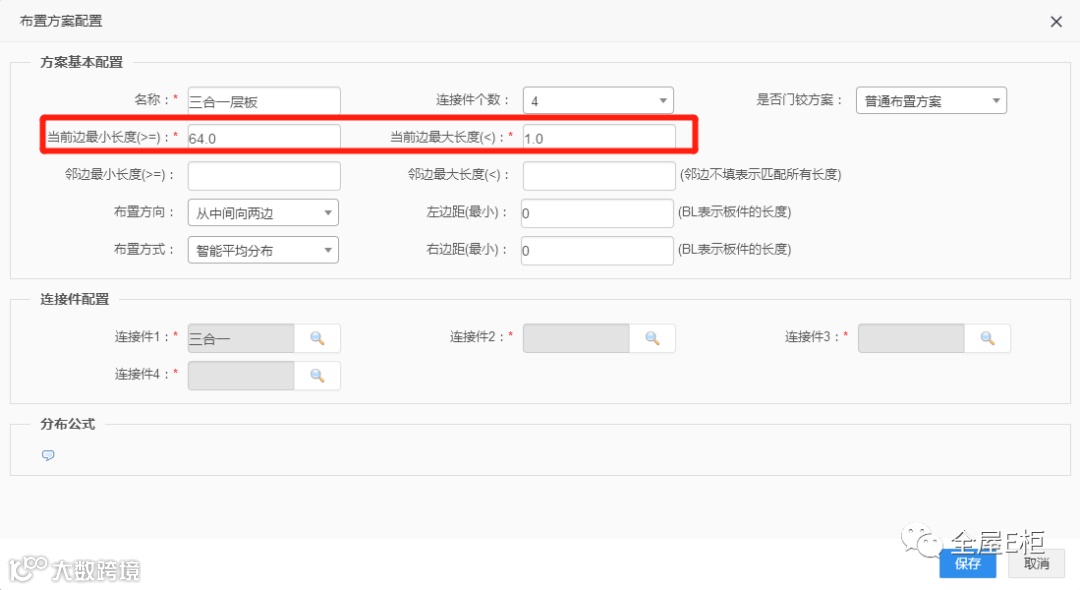

2.6板材最小长度、板材最大长度
是设置这个布置方案的尺寸范围条件，如果配置工艺时，选择这个布置方案的尺寸在这个范围以内，就会按照这个布置方案生成排孔，否则就没有。

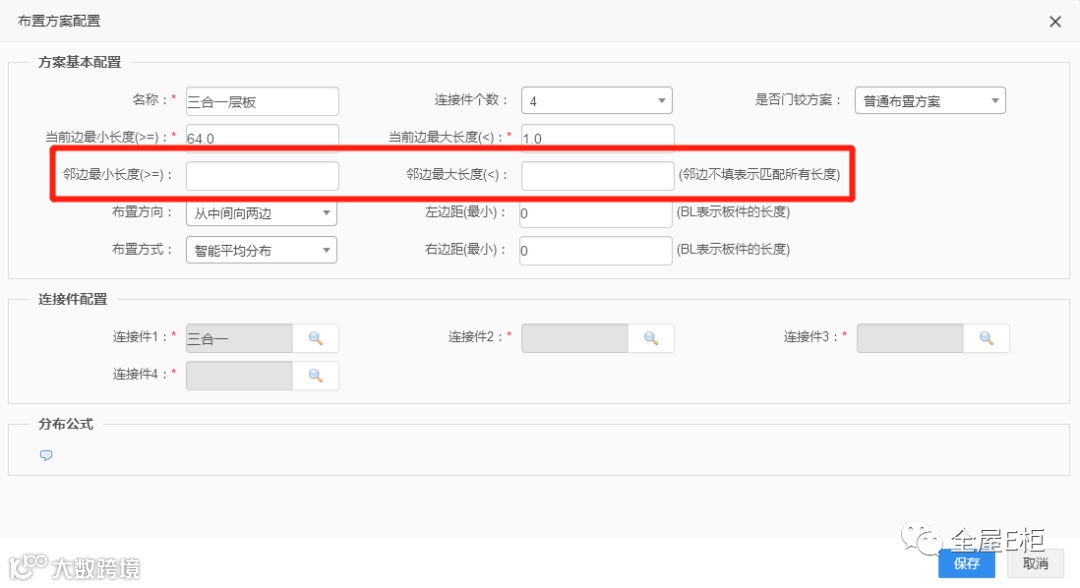

另如果需要参考邻边的尺寸来定义布置方案，可编辑如下邻边尺寸，适配时则会判断两个尺寸条件，不填则是忽略邻边尺寸。

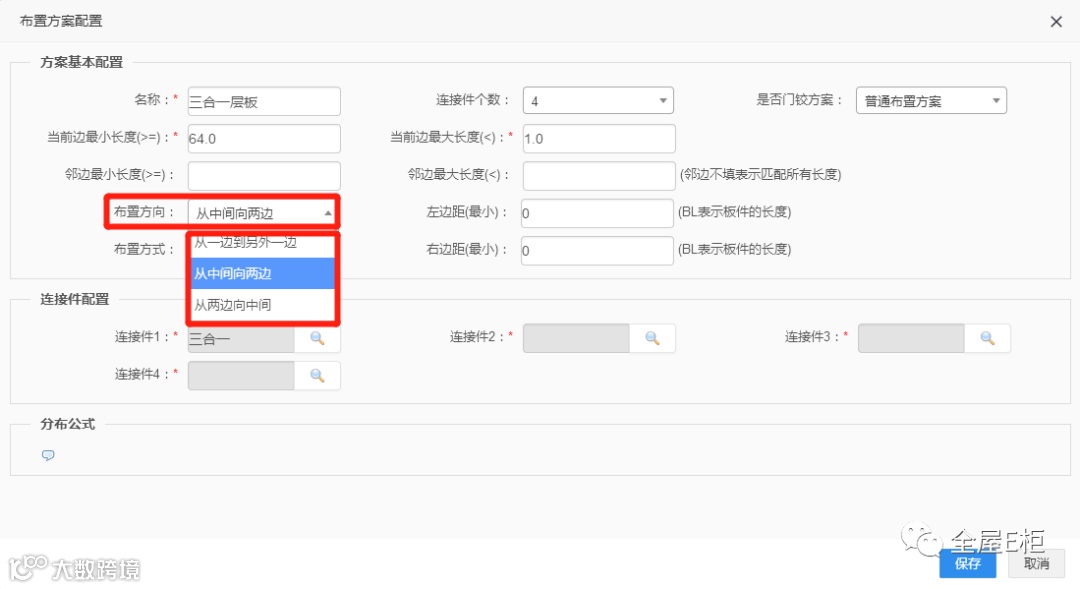

2.7布置方向
可选“从一边到另一边”、“从中间向两边”、“从两边向中间”三种，设置的是布置方案的起点位置及方向；

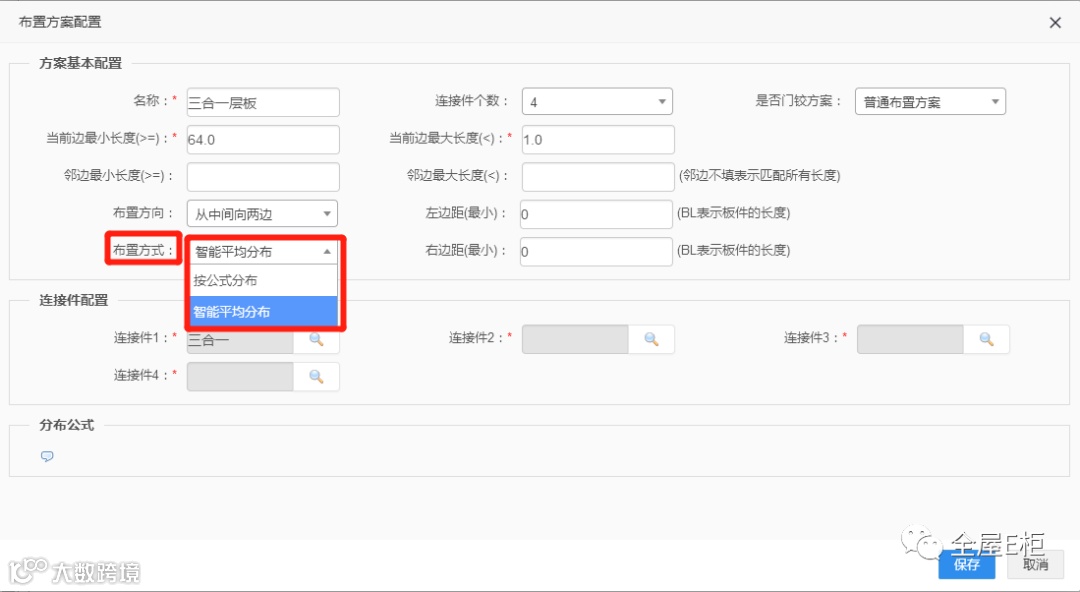

2.8布置方式
可选“按公式分布”、“智能平均分布”两项；
“按公式分布”对应下方的连接件排布公式，“智能平均分布”是连接件的间距为平均值；

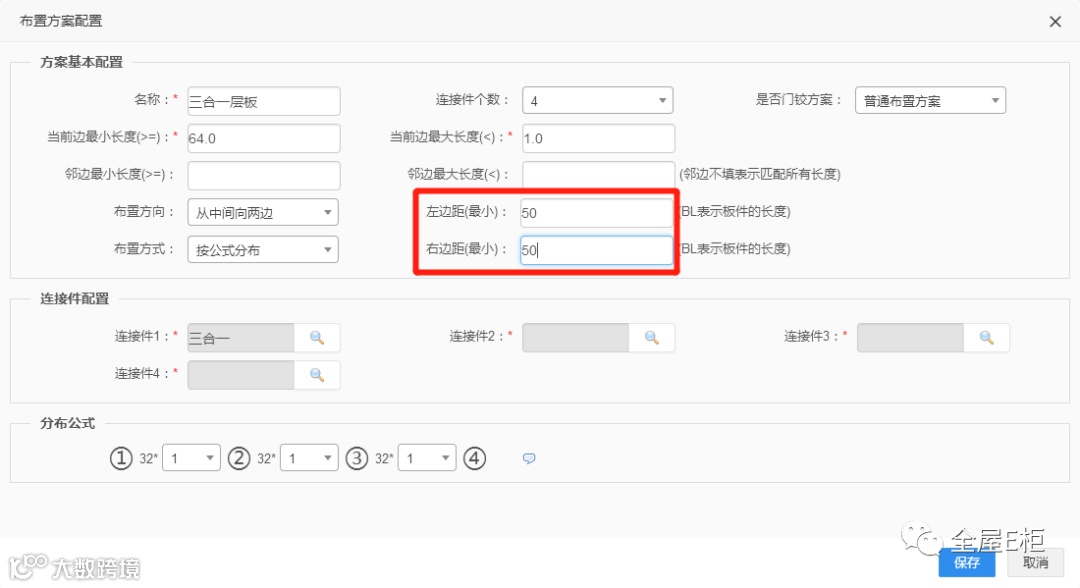

2.9左、右边距
为两端连接件距离起点的固定值，如果不是起点，如“从一边到另一边”左边为起点，固定值50，右边不是起点，则为“右边距（最小）”15的安全值；
2.10连接件配置
点击连接件后方选择框；

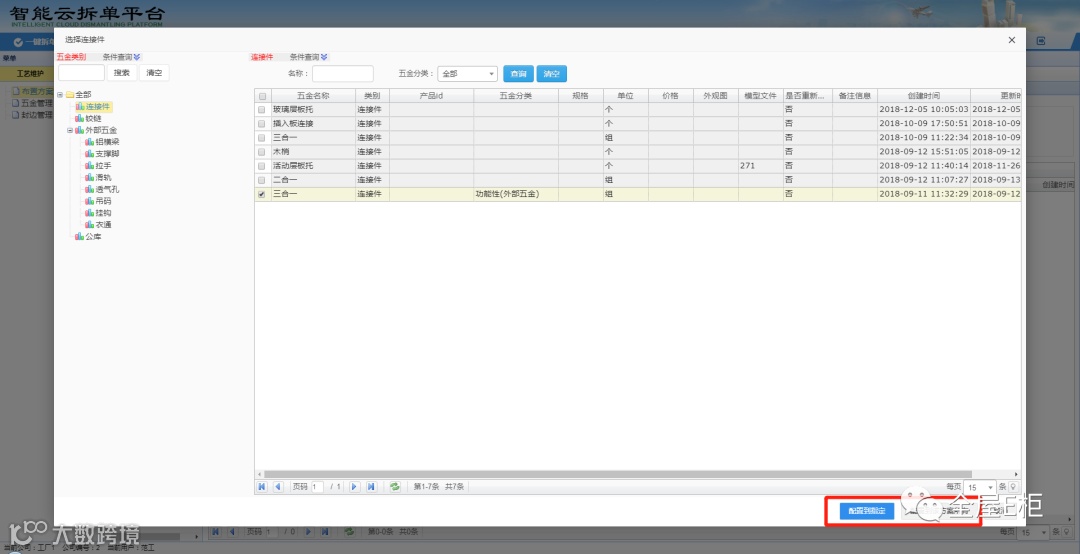

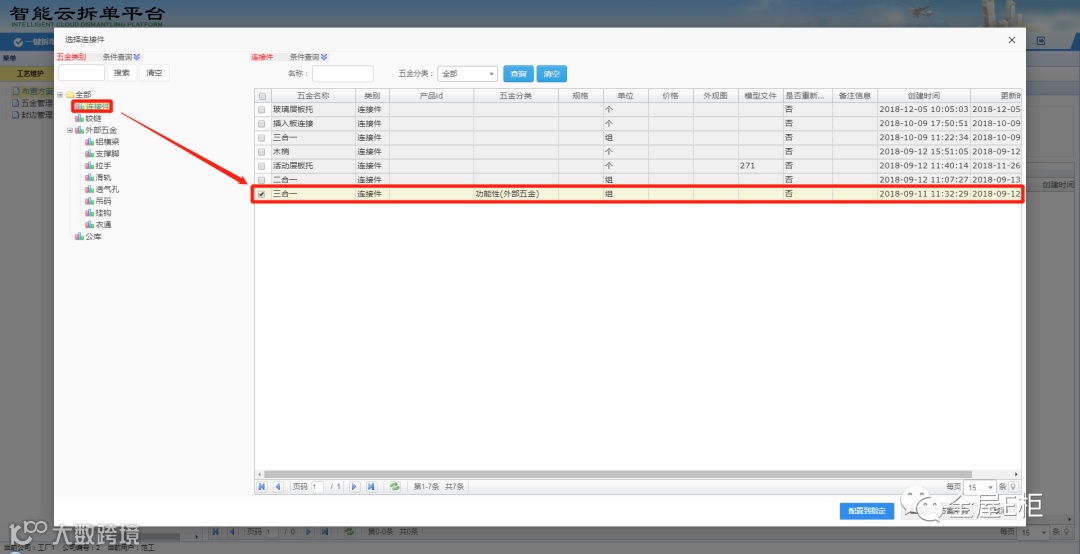

弹窗中选择对应连接件的类型，如三合一、木梢等；
可选择“配置到指定”或“配置到该方案所有”；
2.11分布公式

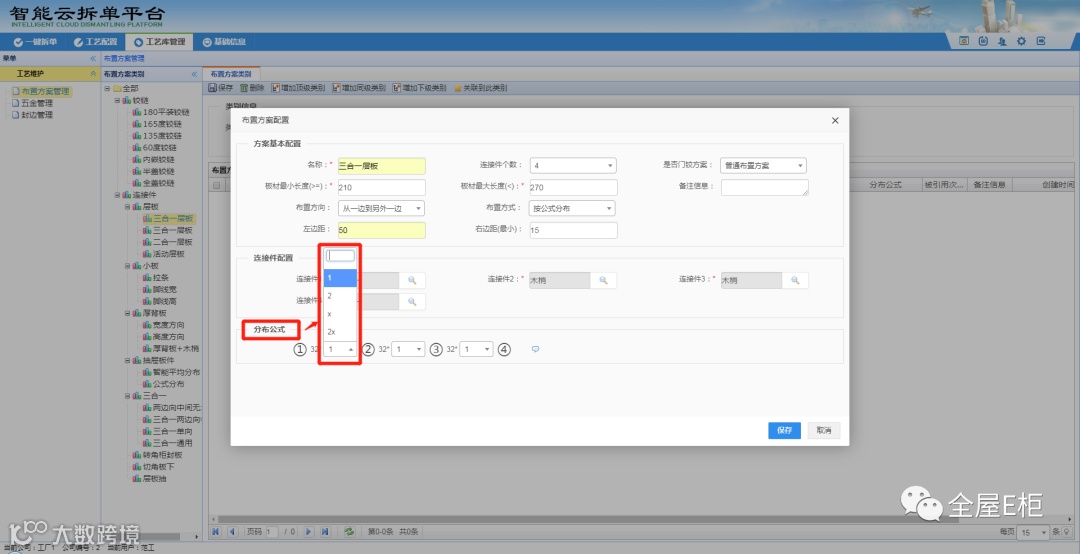

上方的布置方式选择为“按公式分布”，则会显示分布公式，可设置各连接件之间的排布公式，下拉框中选择连接件之间的距离，为32的倍数，下拉框参数中的x表示可变数值；
2.12点击“保存”完成
这样就可以完成一个布置方案的设置；
2.13根据规则设定不同尺寸范围的布置方案
如果需要实现不同尺寸自动适配出排孔，就要设置尺寸范围以满足需求，或者对不同尺寸或规则，设置对应的布置方案，但尺寸要衔接得上，同时配置工艺时要对应的布置方案都选上，否则会没有适配而没有孔；
2.14检查尺寸范围是否合理连续

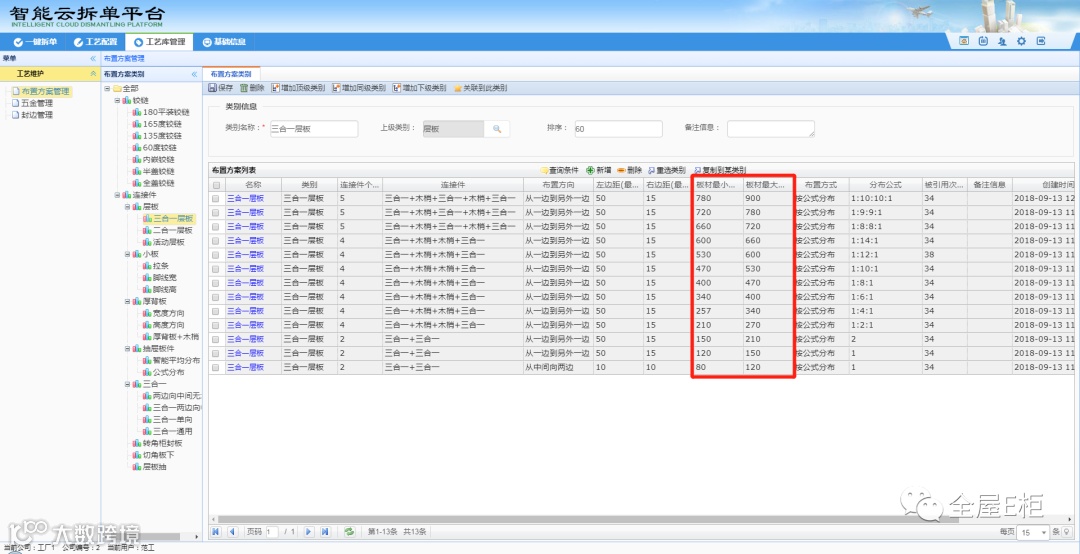

如下图中，三合一层板的布置方案，从80到900的尺寸都可以满足；
2.15应用布置方案是应勾选一套规则
配置工艺时要对应的布置方案都选上，所要配置布置方案的边就会在这些条件中自动适配；
