干货 | 门板工艺匹配重构

干货 | 门板工艺匹配重构 全屋E柜
2019-09-29
1
导读:门板铰链工艺匹配重构,用以解决平板门、拼框门、异形门等的工艺匹配问题。

好消息
好消息
江南皮革厂倒闭啦!
混蛋老板带着小姨子跑路啦!


啊...说错了!是国庆假期明天开始放假啦!
趁着假期开始之前,推送一期干货,大家好好吸收。


其实上期有发过铰链自适应参数化编辑及孔位工艺配置教程,门板工艺匹配重构包含在里面,但是整个教程有些长,所以我再剔除一些,留下一些重点针对解决各位需要解决的问题,门板铰链工艺匹配重构,用以解决平板门、拼框门、异形门等的工艺匹配问题。



1、布置方案分类配置上下左右开门类别

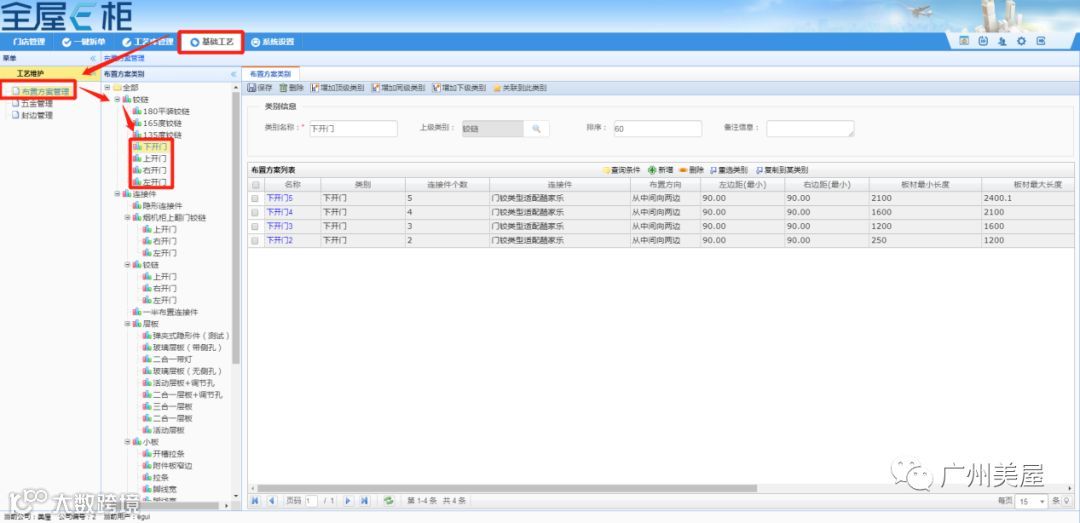

在“基础工艺”-“布置方案管理”中分别建立“上开门”、“下开门”、“左开门”、“右开门”的开门类别;

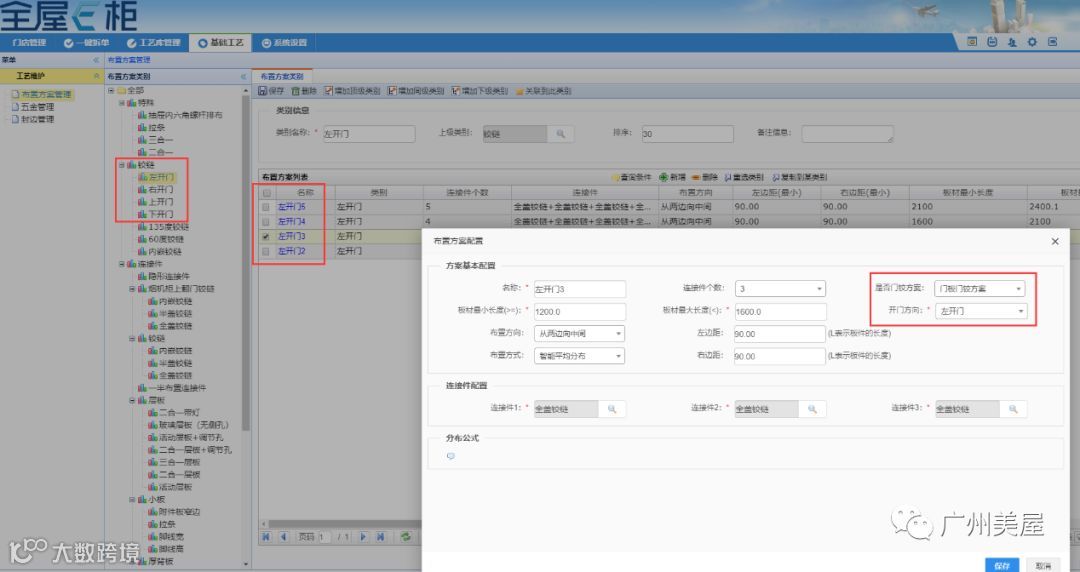

2、配置不同连接件个数的布置方案

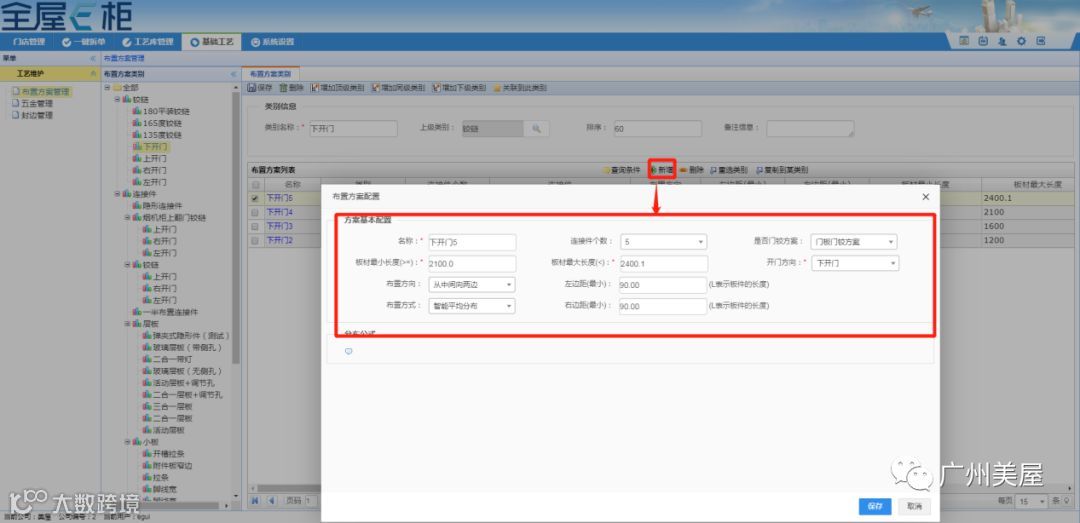

根据需求(尺寸范围、边距等)在对应开门方向的类别下“新增”布置方案;

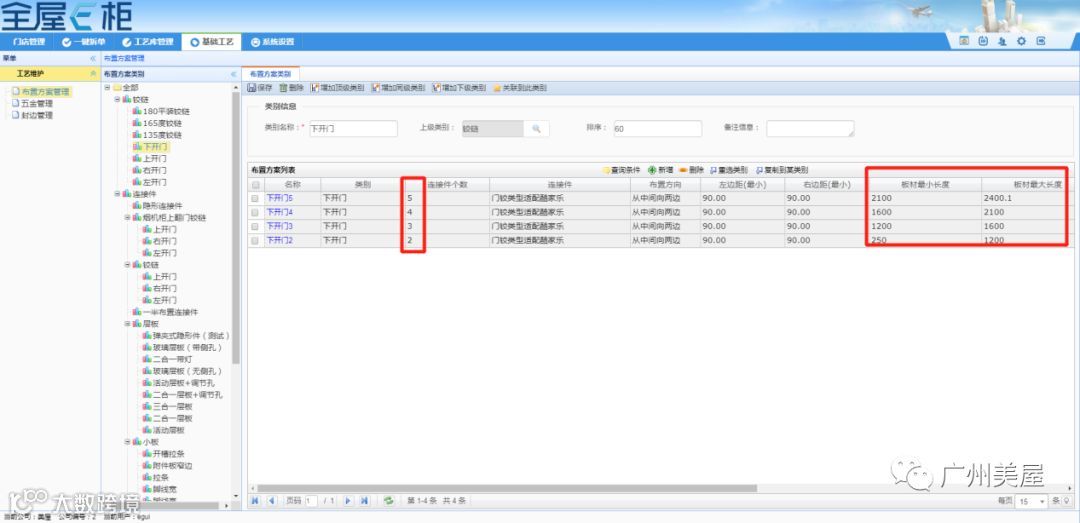

根据需求建立不同尺寸范围不同数量的布置方案;

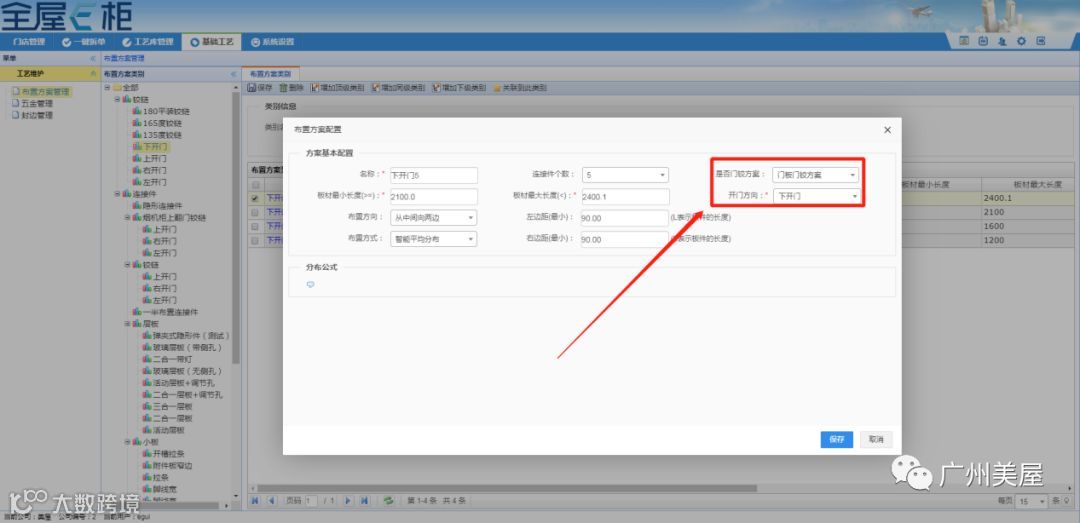

3、选择正确的开门方向
重点注意:①是否门铰方案应选择为“门板门铰方案”;②开门方向应对应当前所选择的分类;

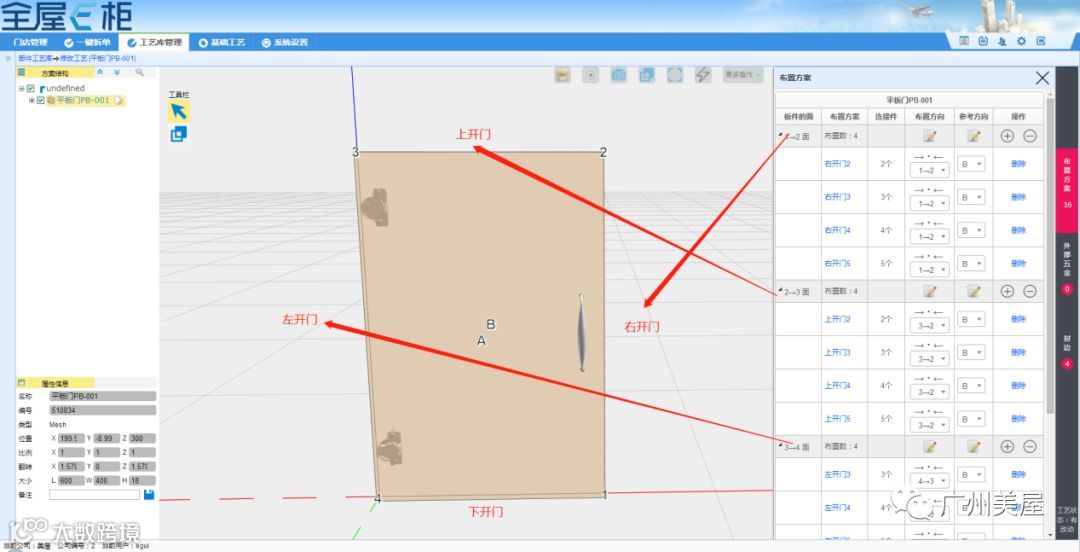

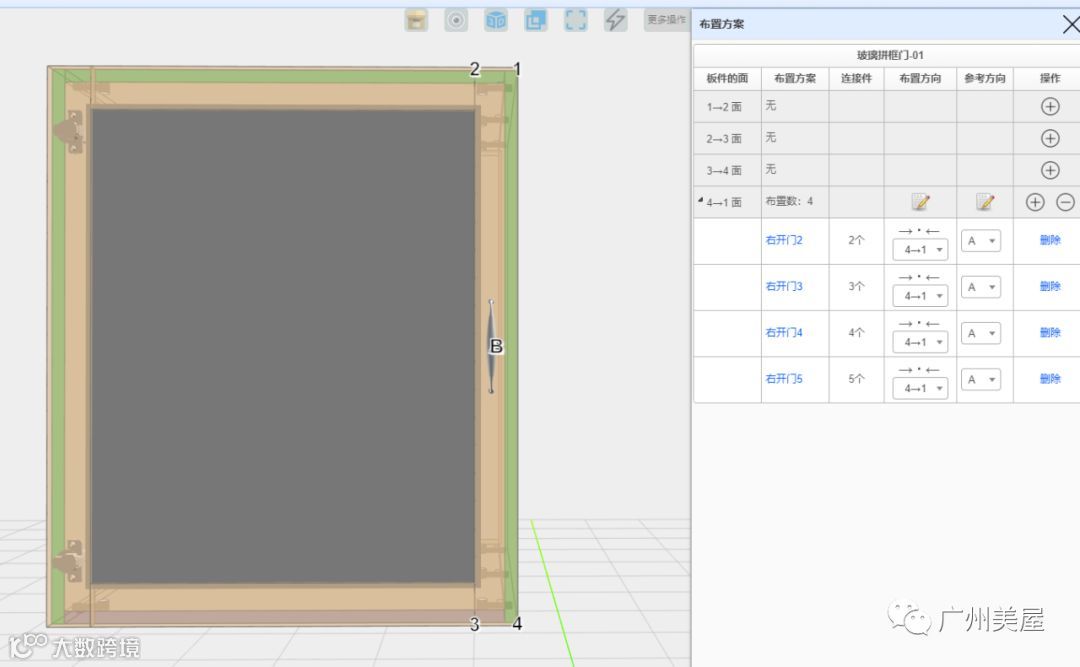

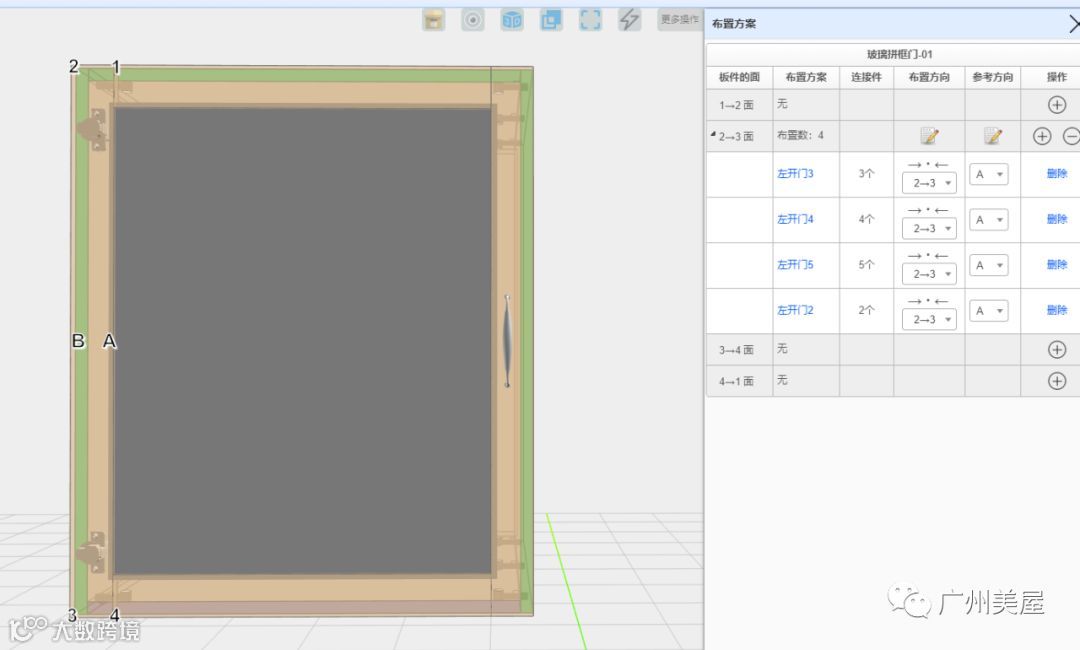

4、在部件工艺或家具工艺中,根据不同的开门方向选择不同的布置方案

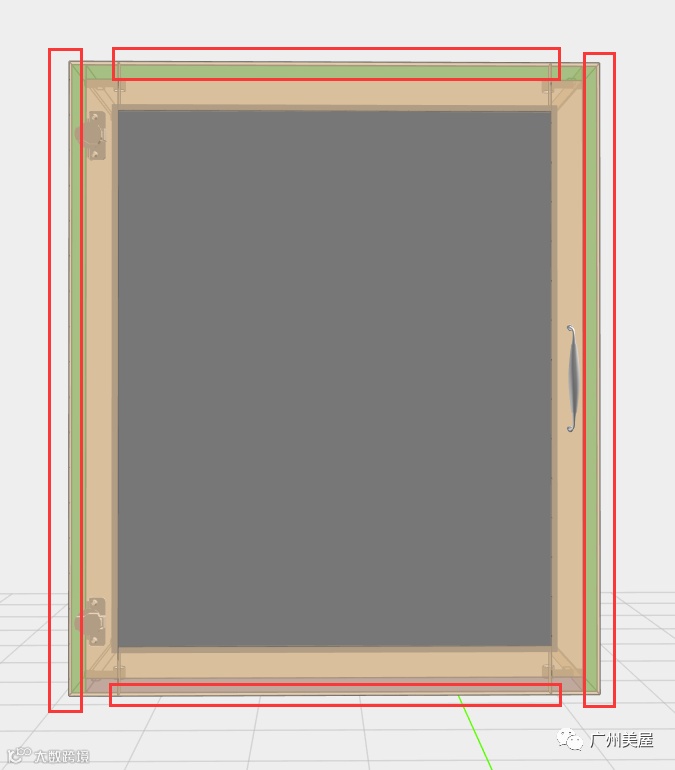

对应上下左右四条边分别设置对应开门方向的布置方案;



不同类型的铰链(如全盖、半盖、内嵌等),是对应酷家乐模型中的铰链型号,只要酷家乐中的正确,拆单还原正确。


祝大家假期愉快
注意安全
开酒不喝车
喝车不开酒

业务需求请联系

微信号 :  cafeiscafe

电话:13802508781


戳下面的“阅读原文”
领取“铰链自适应参数化编辑及孔位工艺配置教程”
