描金门建模步骤

---

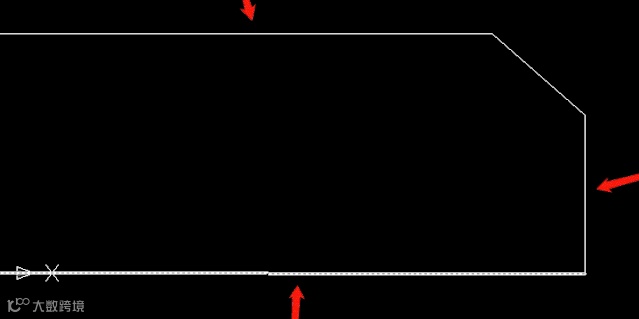

1.首先我们现在CAD画出描金线的截面图

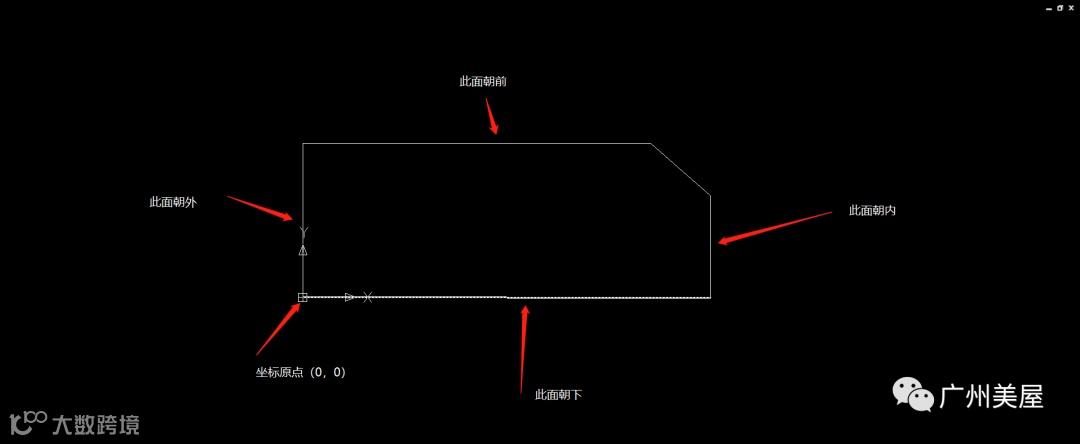

按照下图的截面方向与原点坐标建立
建立后保存DXF格式文件

2.把我们刚刚建立的描金线截面文件上传到酷家乐后台

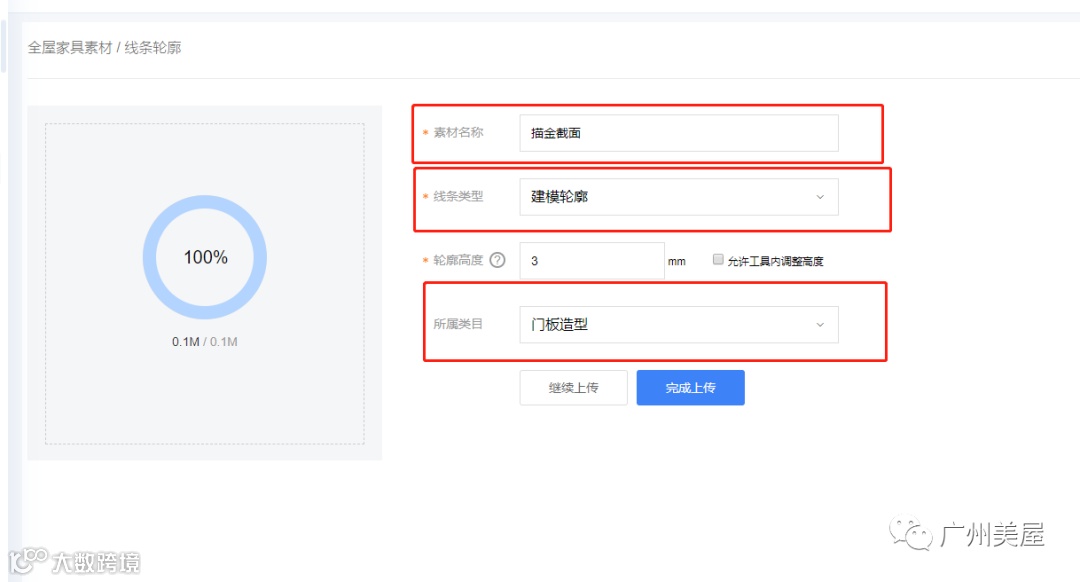

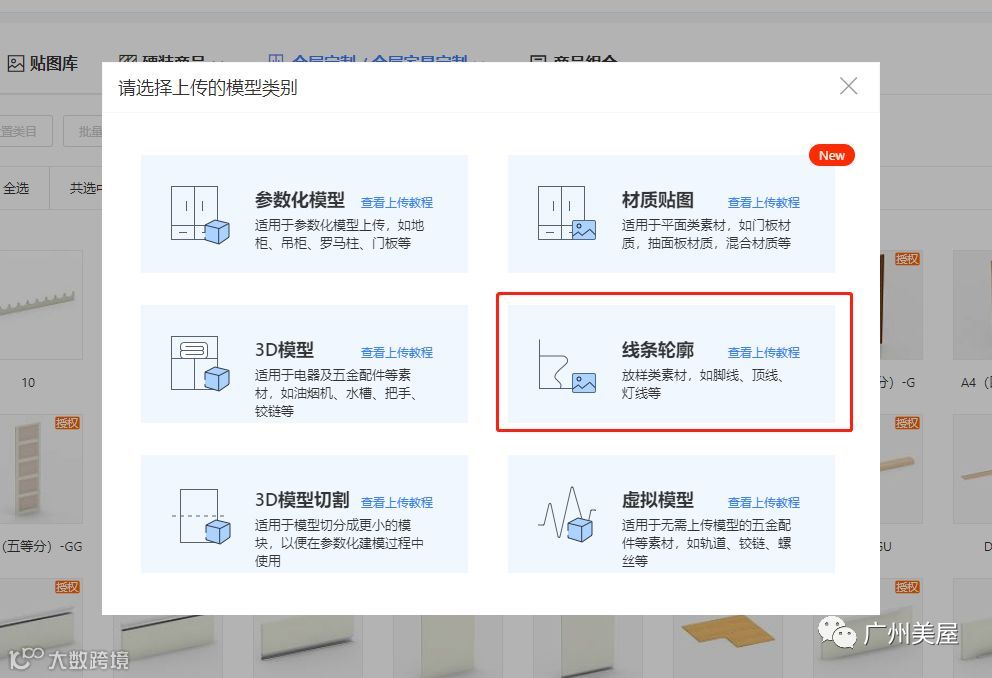

3.输入截面名称与对应类目


4.于酷家乐后台建立描金线模型
然后我们在酷家乐后台新建模型

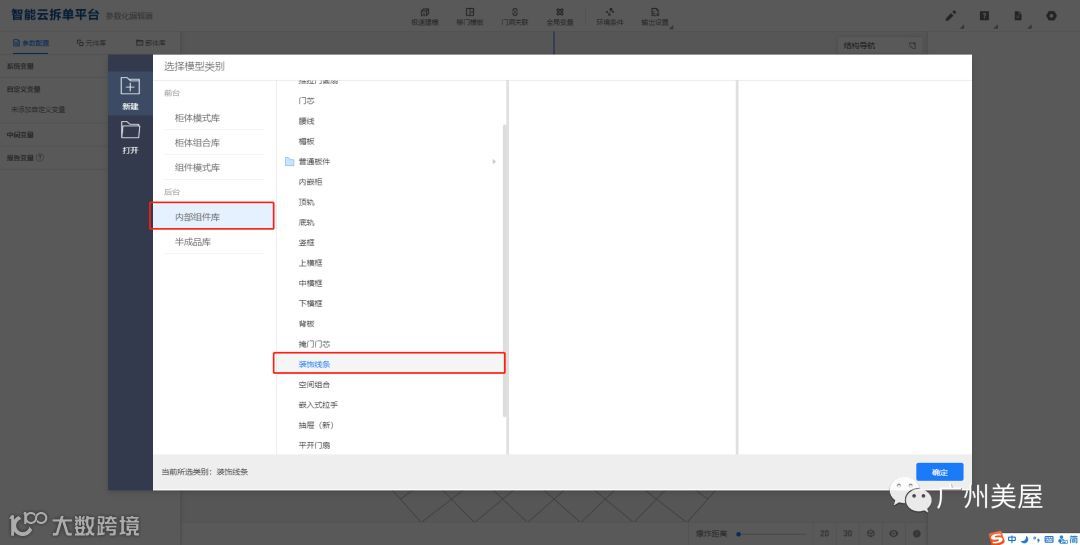

选择"内部组件库-装饰线条"建模类目

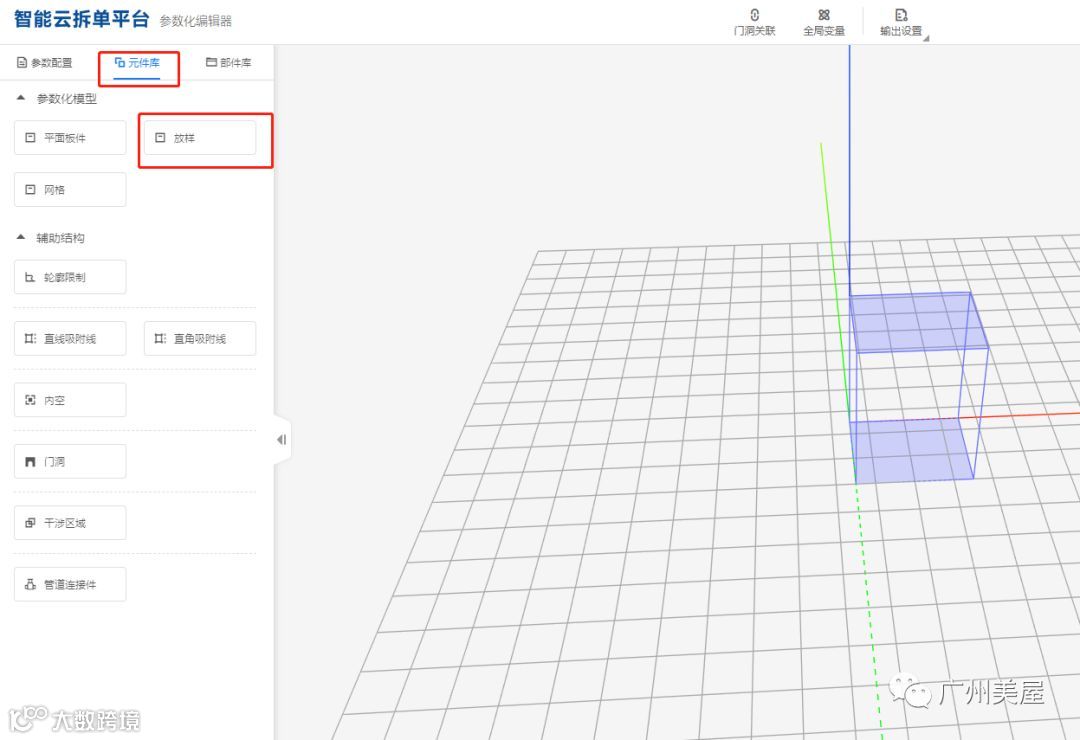

5.然后"元件库-放样"

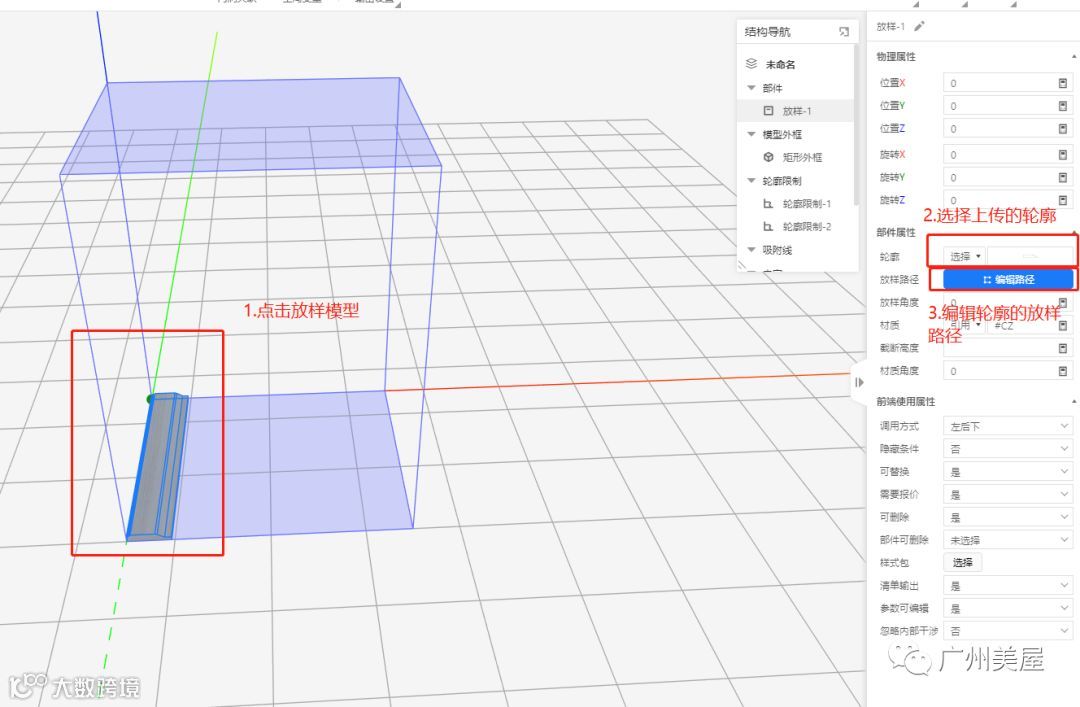

6.点击模型-在右方选择上传的轮廓-编辑轮廓

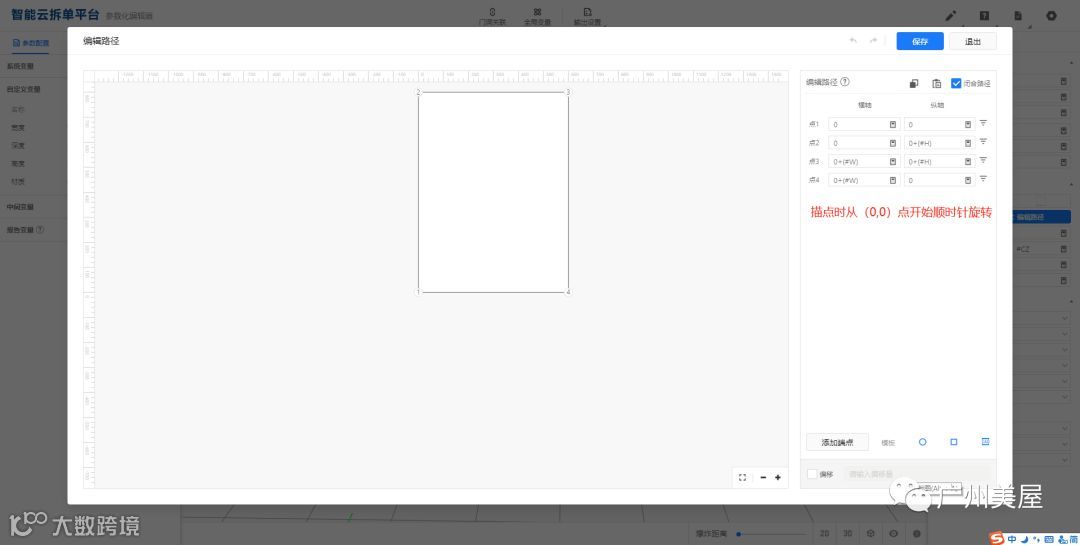

7.编辑轮廓时，以（0,0）为原点顺时针描点，把装饰线的平面轮廓通过描点描绘出来

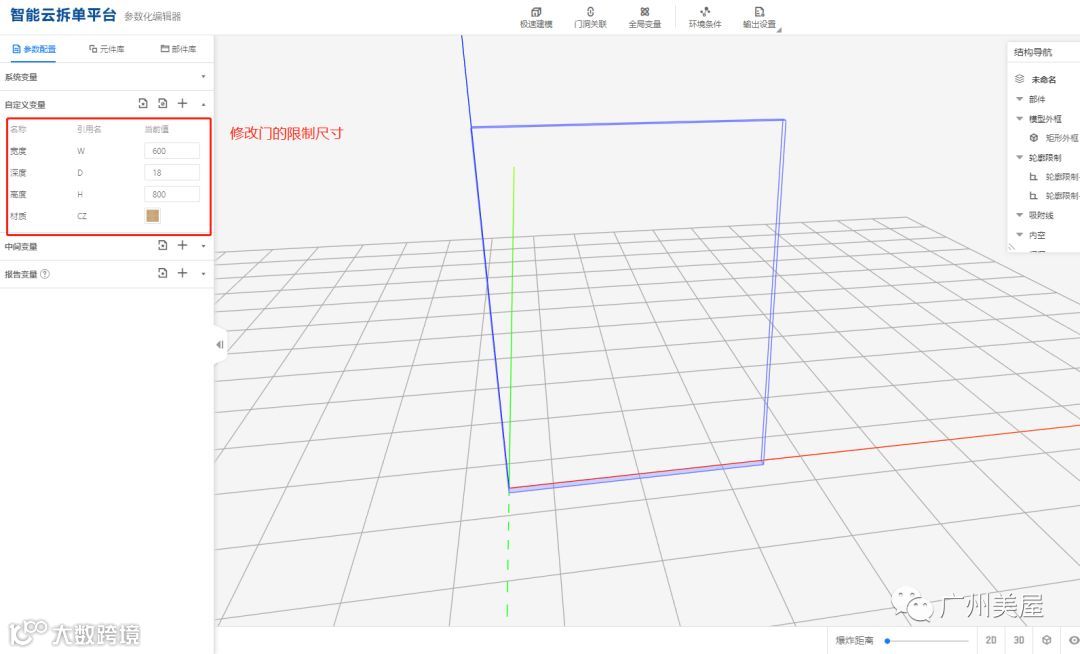

8.修改物理参数是描金模型放置在外框内，保存，入库，建立门板模型

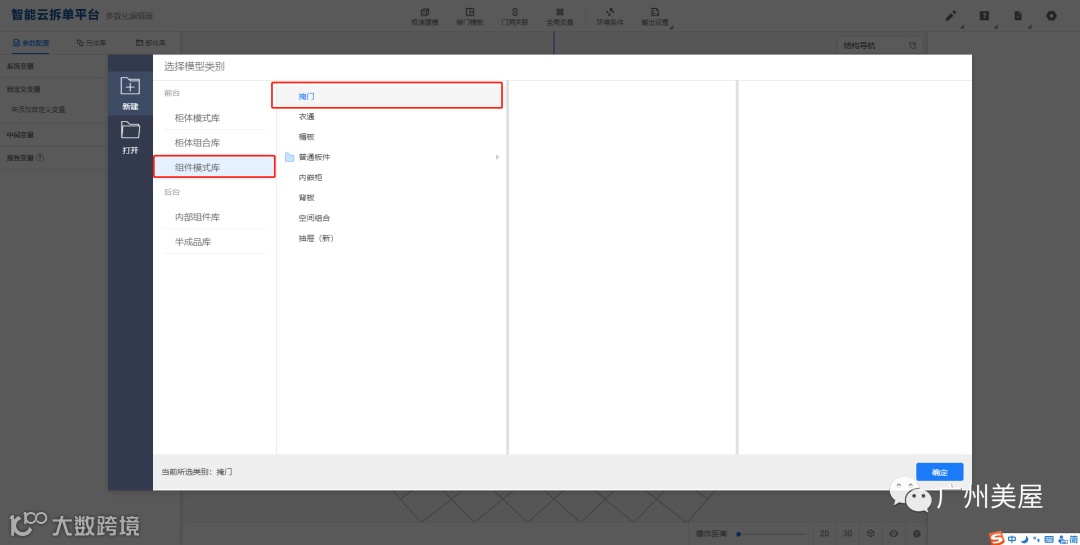

9.建立门板模型，在酷家乐后台新建模型，选择“组建模式库-掩门”

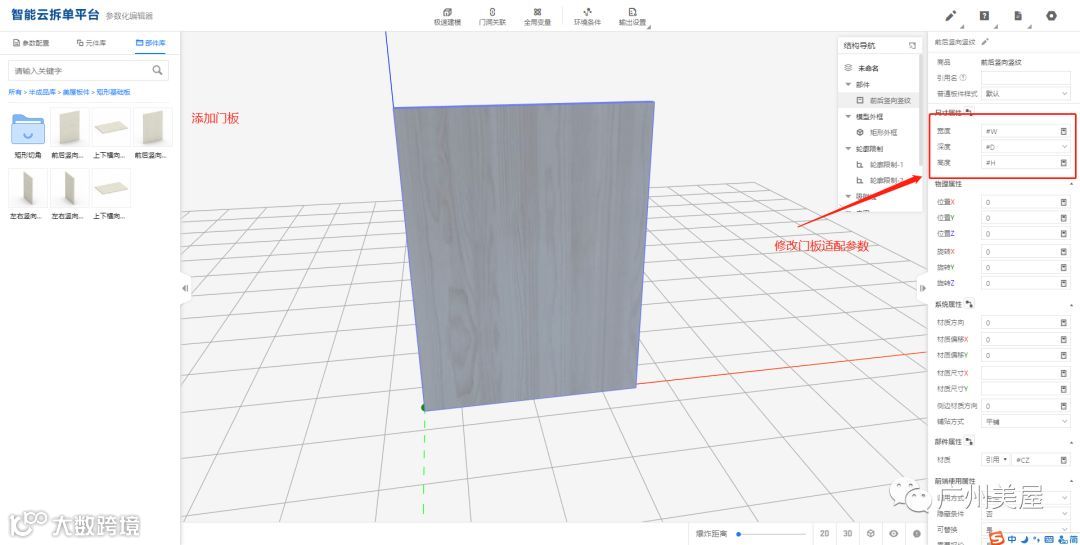

10.修改参数-把参数匹配置门板

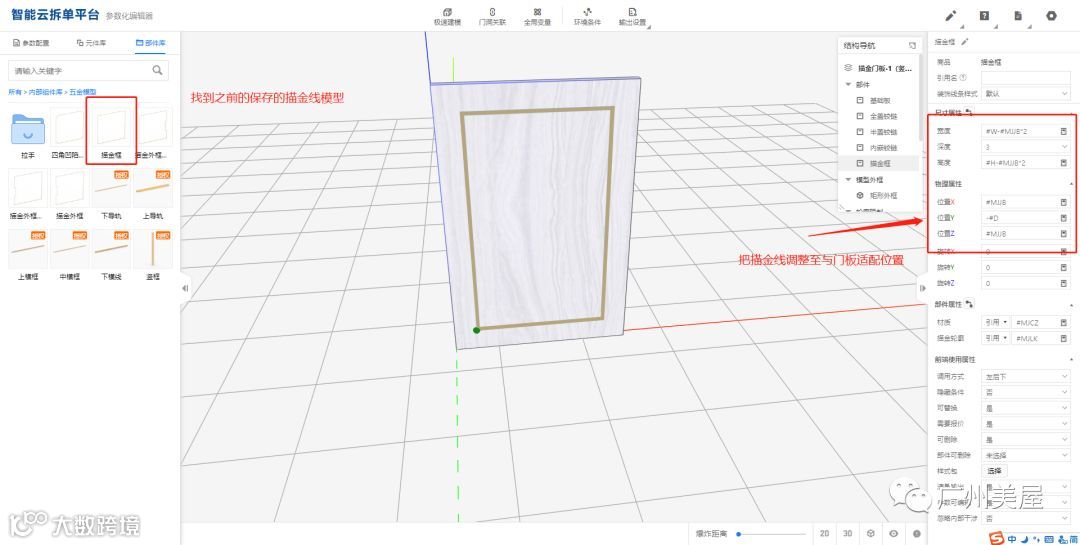

11.门板建好后，在组件库中找到之前做好的描金线模型，添加描金模型，并放置在适当位置（如果描金位置可调，则需要建立相应参数），保存，入库
