板件异形设计​｜前端设计

 一、功能介绍

该功能仅限企业用户使用（即全屋E柜设计生产一体化用户均可使用此功能）；设计师可一键上传DXF文件，可快速实现板件异形设计，满足用户不同设计场景需求。

二、功能入口

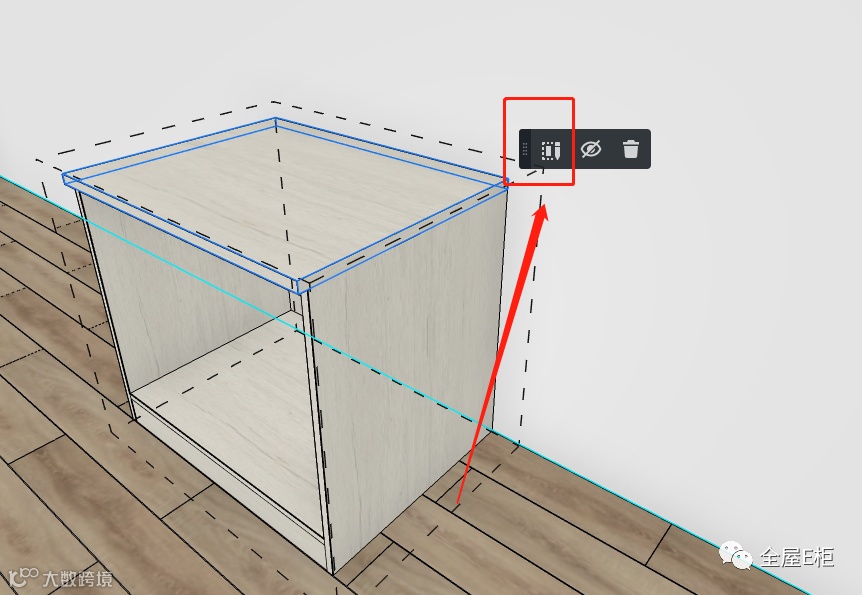

选择场景内任意定制模型，双击进入【组件模式】选择任意一块板件，对象工具栏即可看见【板件编辑】入口（如果没有看到入口，需要在【风格替换】-【板件样式】-【板件】-【CAD板件】进行替换），单击入口直接上传已经设计好的CAD文件即可。

三、注意点

1、上传文件：仅支持DXF格式，且文件大小不得超过5M。

2、画CAD时一定是一个封闭的区间，不能是组合文件，需打散上传。

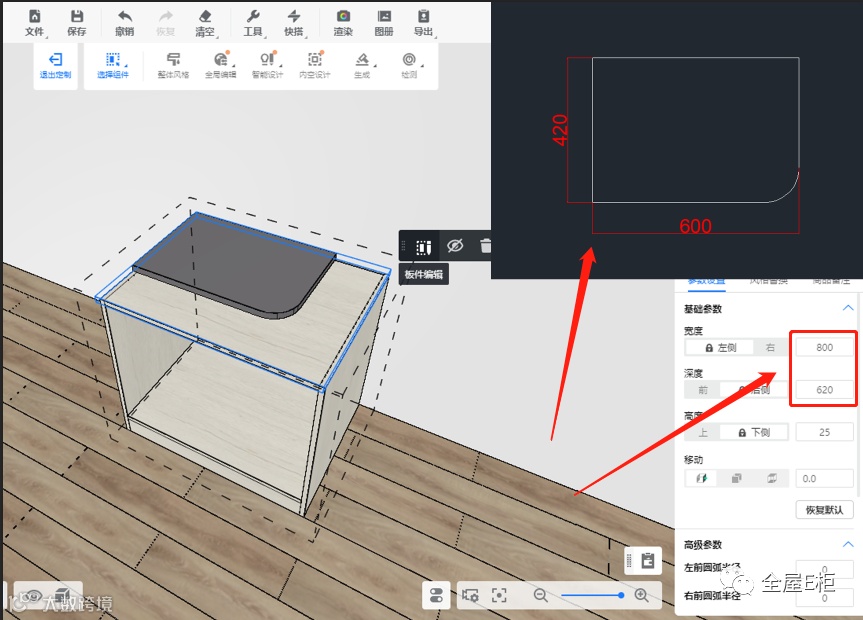

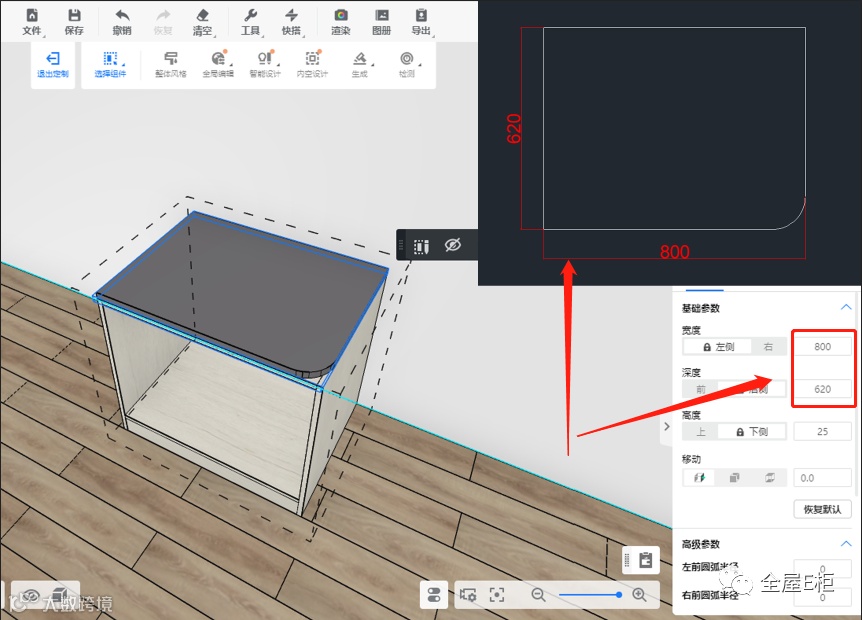

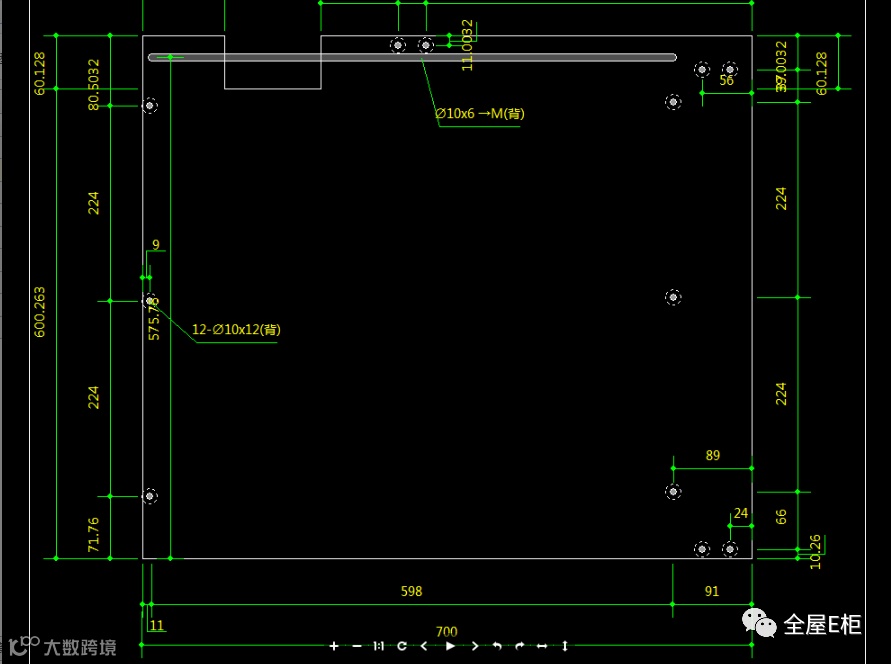

3、CAD所画的板件尺寸（长宽高）需和场景中模型所需要替换的板件尺寸一致（如果不一致会无法匹配）。如下图所示

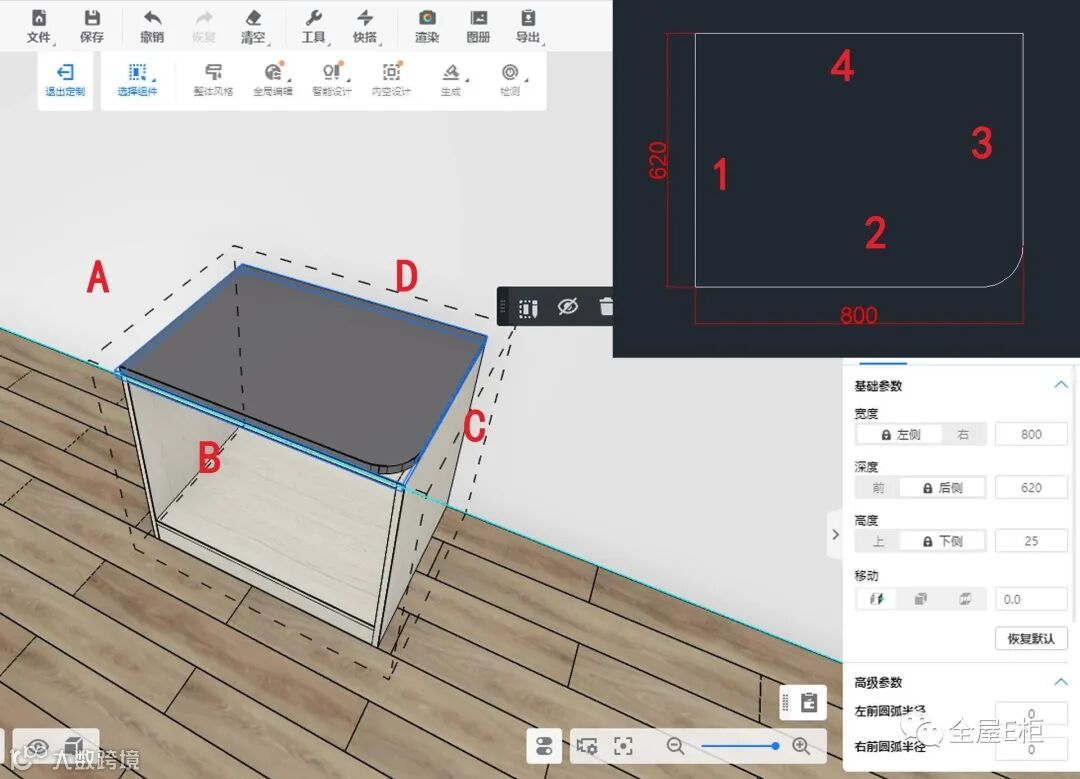

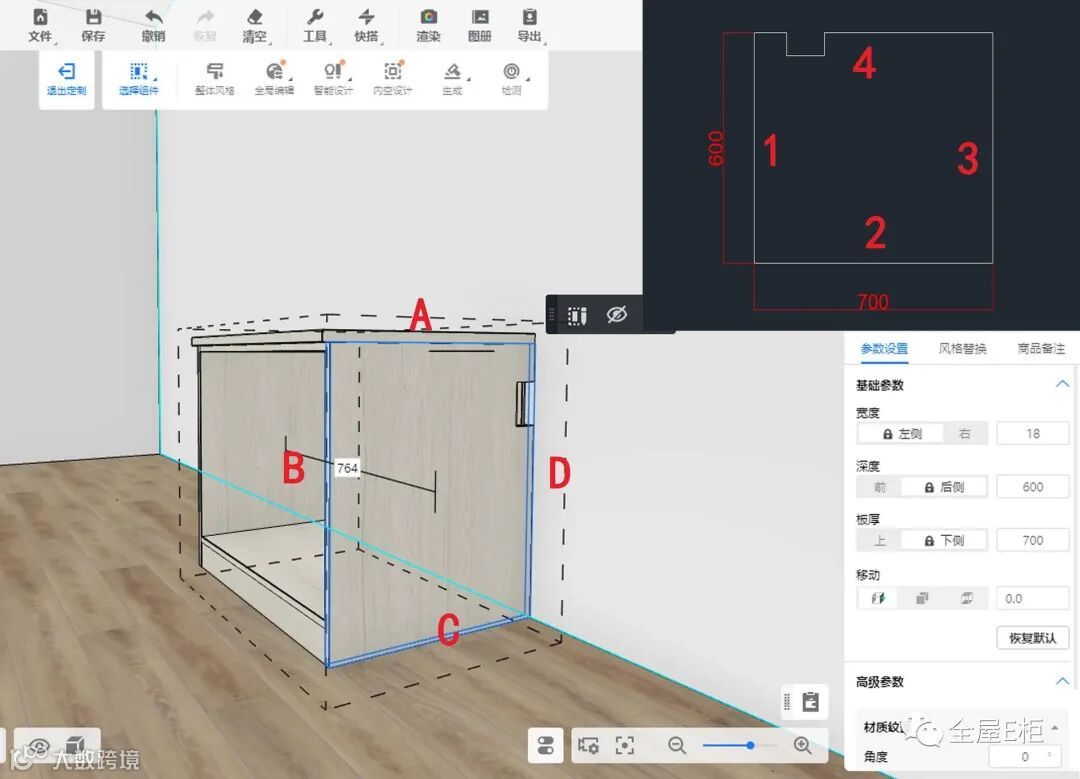

四、CAD板件方向、定位

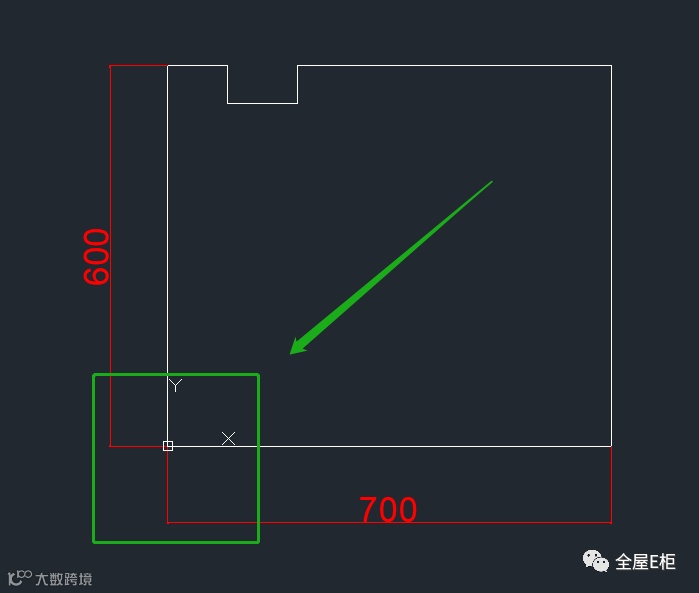

2、定位：CAD板件的左下角需放在原点（0,0）

操作步骤：

①右击坐标点，点击‘世界’，此时的坐标点才是世界原点，不能直接拖动坐标点到图形的左下角上，需移动图形到原点上；

②全选图形--Ctrl+X(剪切）--Ctrl+V(粘贴)--输入坐标：0,0--按回车确定。

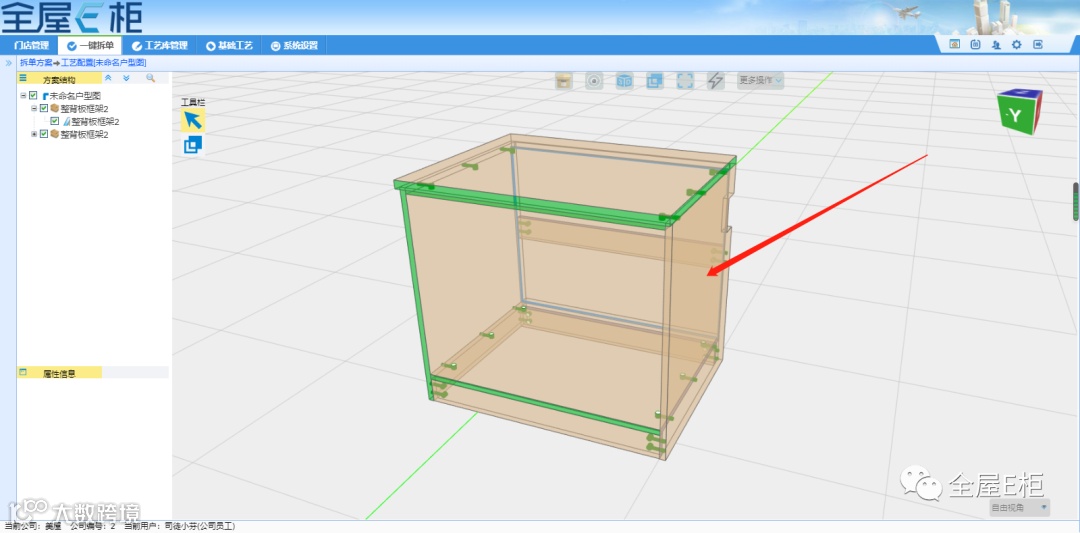

五、拆单测试

所替换的板件需重新适配工艺
