纹理方向标记 | 后台拆单

纹理方向标记 | 后台拆单 全屋E柜
2020-12-08
0
导读:设计时模型数量可能会很多,对于纹理方向有时可能会出现遗漏不合理的情况;或者在工厂方面,出于利用率最优的情况下;或者其他需要更改纹理方向的需求。
一、纹理方向标记应用场景

设计时模型数量可能会很多,对于纹理方向有时可能会出现遗漏不合理的情况;或者在工厂方面,出于利用率最优的情况下;或者其他需要更改纹理方向的需求。

需要在审核工艺中可以显示纹理方向,同时支持修改纹理方向并按要求输出。

二、纹理方向显示或影藏

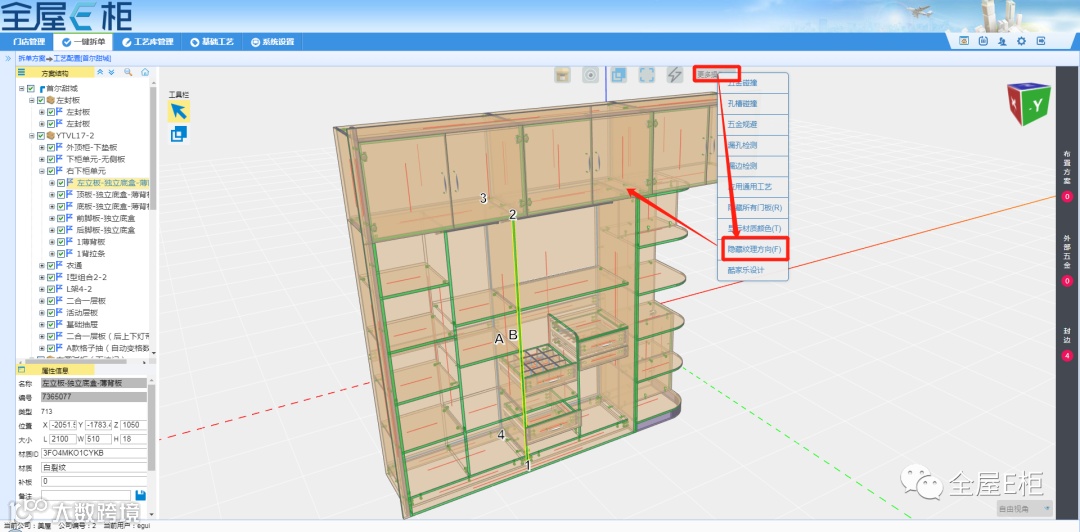

审核工艺界面上方-更多操作-显示或影藏纹理方向,或通过快捷键“F”切换;



三、改变纹理方向

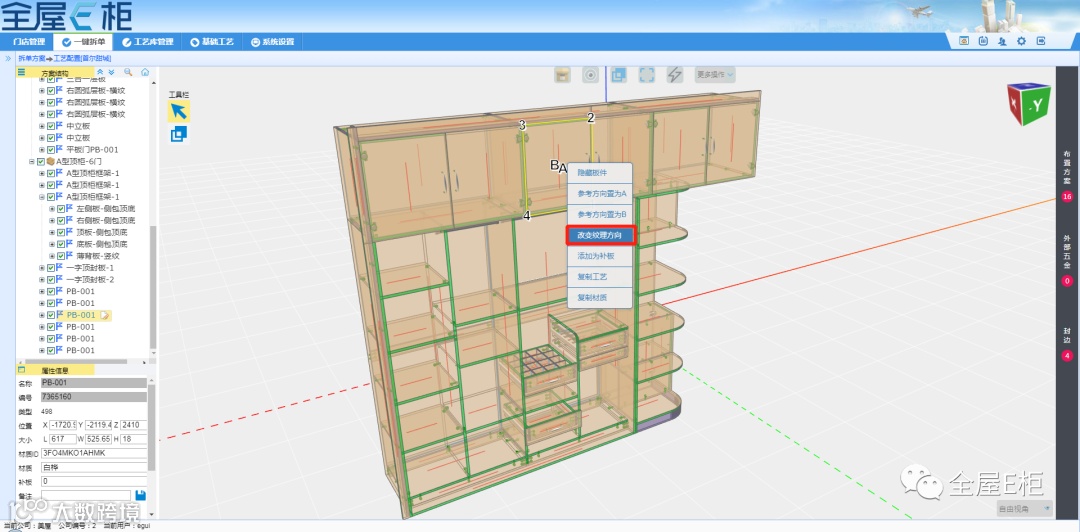

1.点选板件右键,选择改变纹理方向;

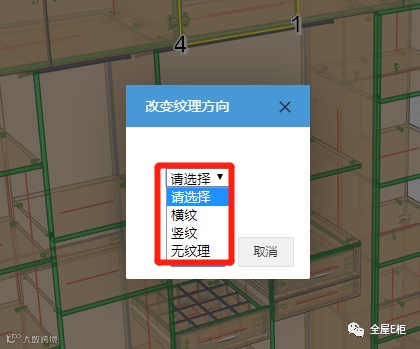

2.弹窗中可更改纹理方向:横纹、竖纹、无纹理

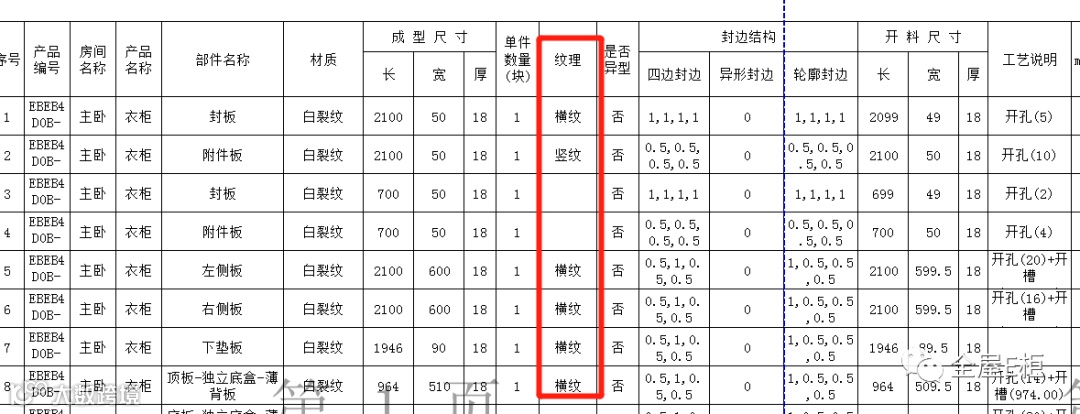

3.拆单导出的料单中根据显示的纹理方向输出每块板的纹理方向标识,以对接优化程序等。

其中“横纹”为平行原材大板的长纹理方向,“竖纹”为垂直原材大板长纹理方向,“无纹理”的纹理一项信息为空;
