一、模块应用说明

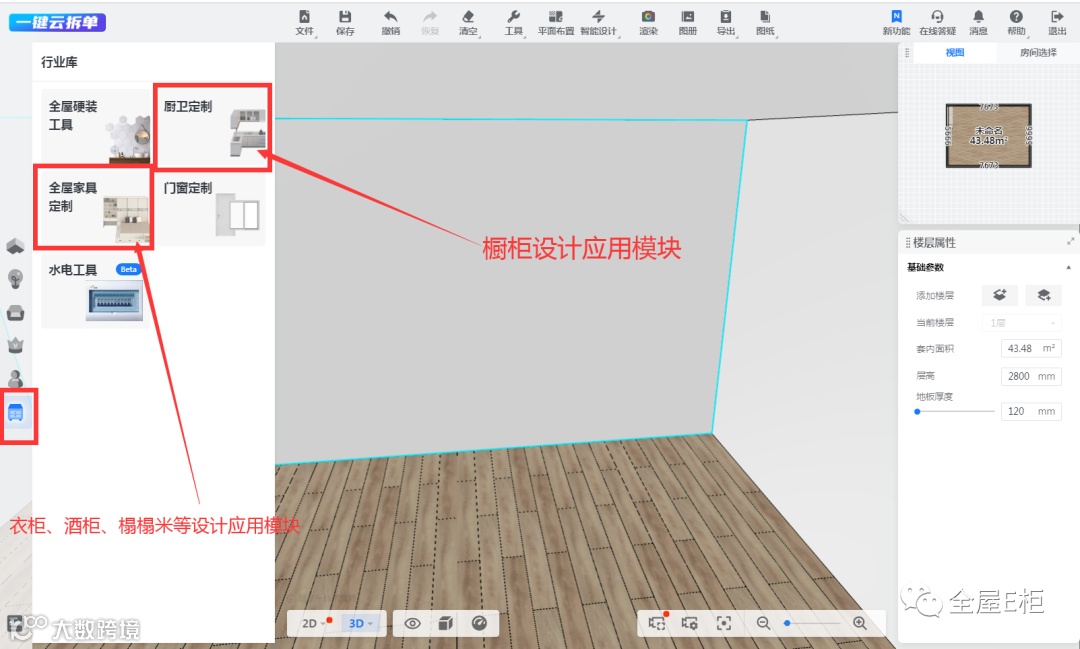

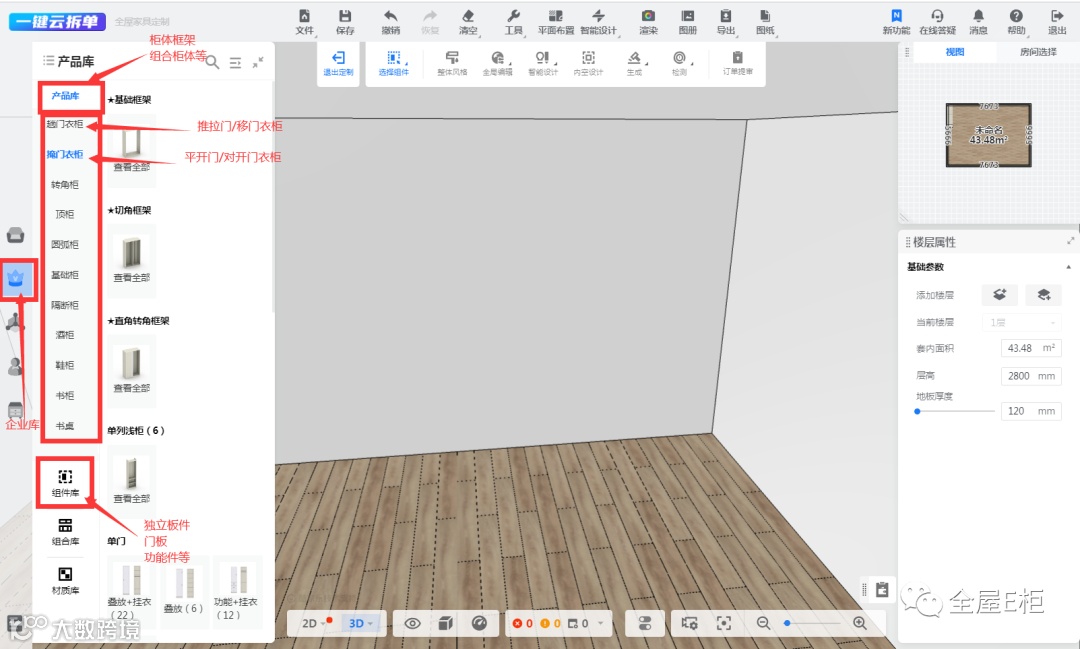

1.0 定制模块入口

2.0 以全屋家具定制模块为例，厨卫定制同理

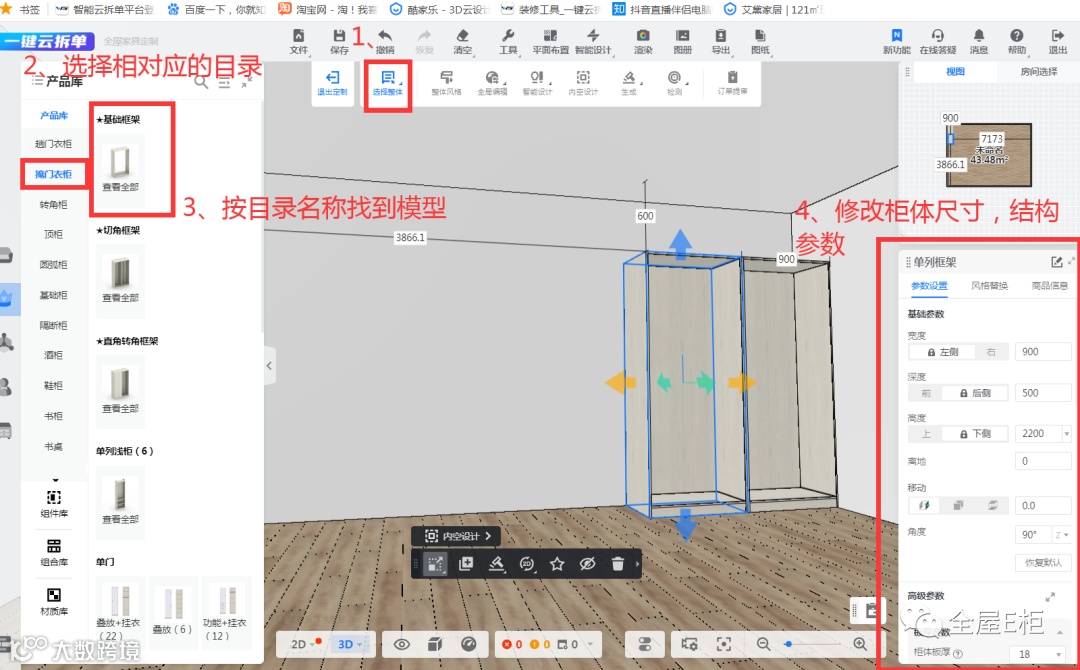

明确知道自己要设计的柜子类别，如掩门衣柜，就到（产品库--掩门衣柜）找到相对应的结构模型拖到画布，修改尺寸结构参数等。

3.0 设计步骤：柜体框架--组件（内部结构）---门板--风格样式（门板款式、材质颜色）

二、例图分析

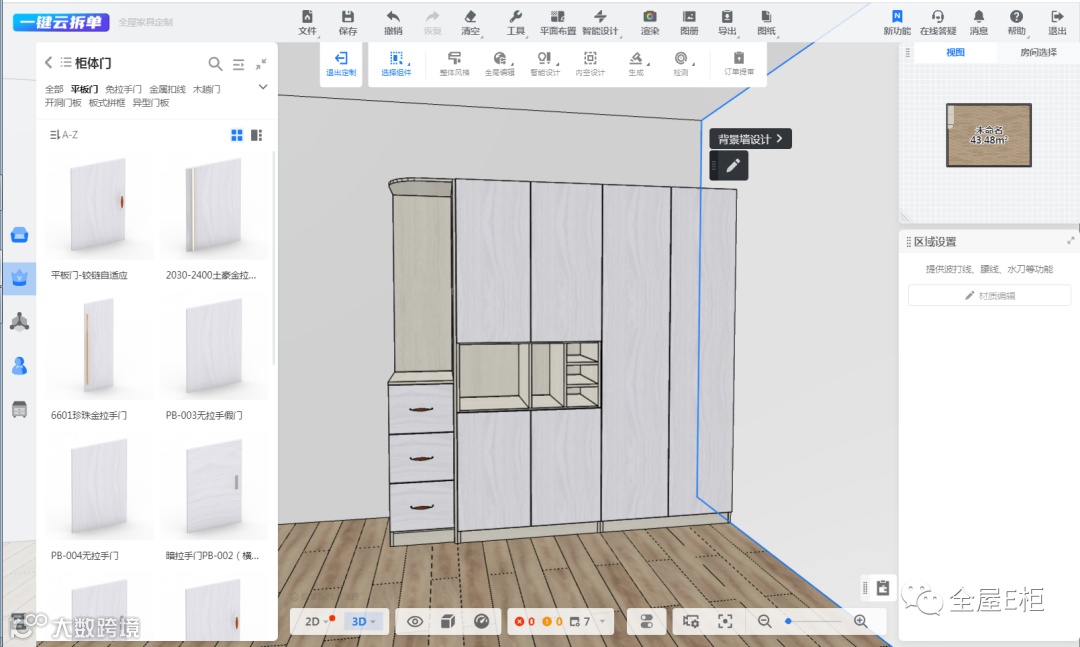

如图所示

结构分析：两个平开门衣柜+一个圆弧柜

根据现场情况，靠墙放收口条/封板，顶部放顶封板

按设计步骤操作：收口条/封板---柜体框架--组件（内部结构）---门板--风格样式（门板款式、材质颜色）

三、实操演示

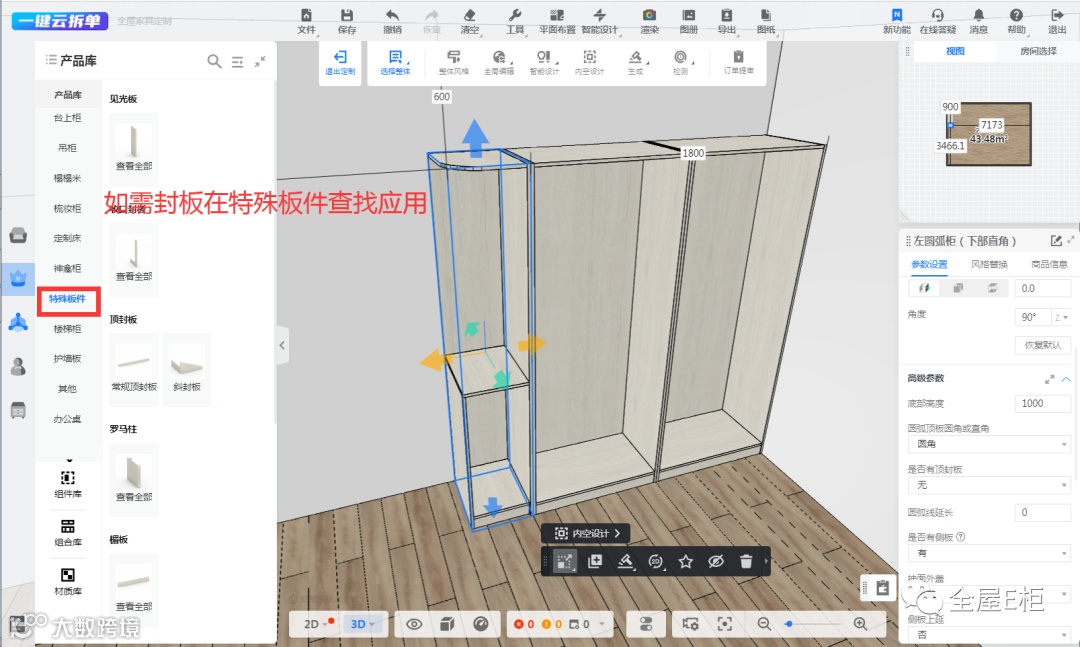

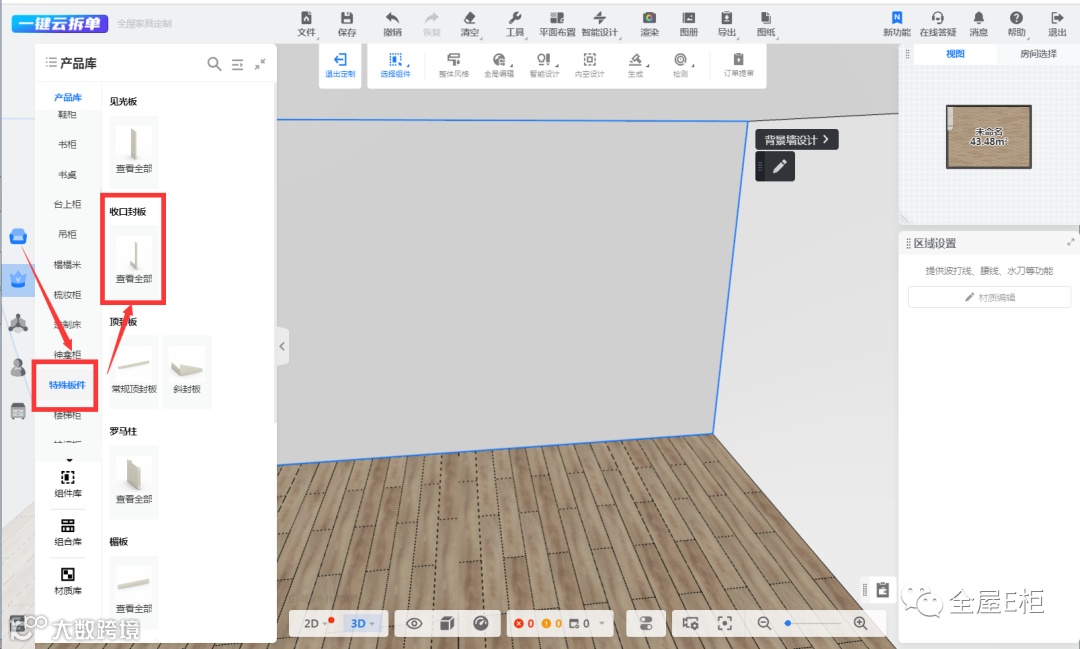

1.0  在目录特殊板件-收口封板，找到模型收口条（封板）

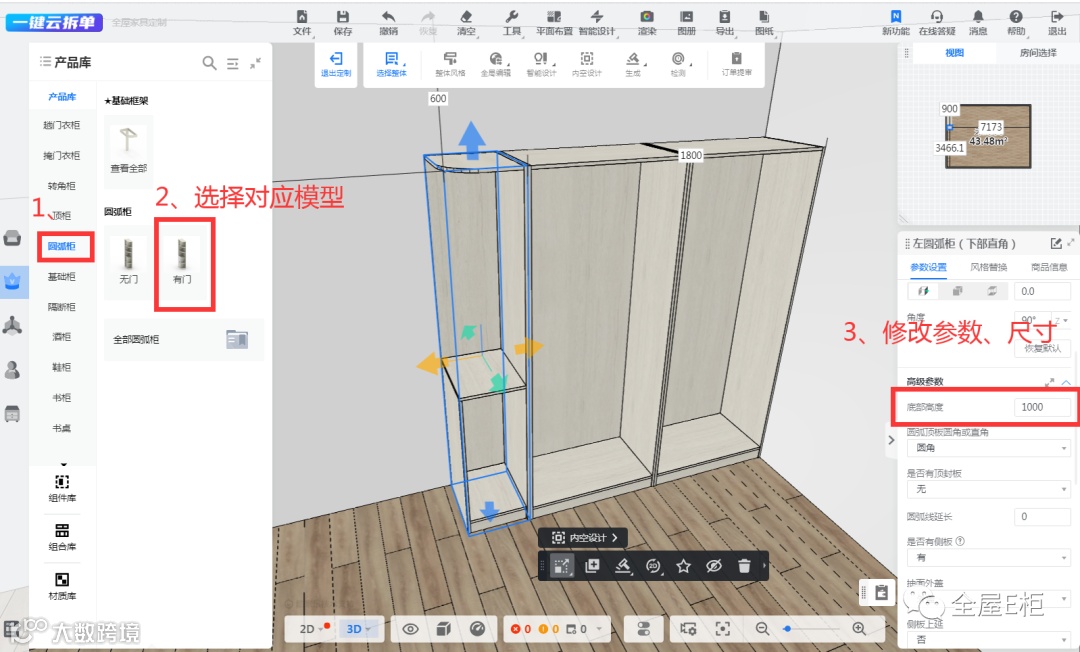

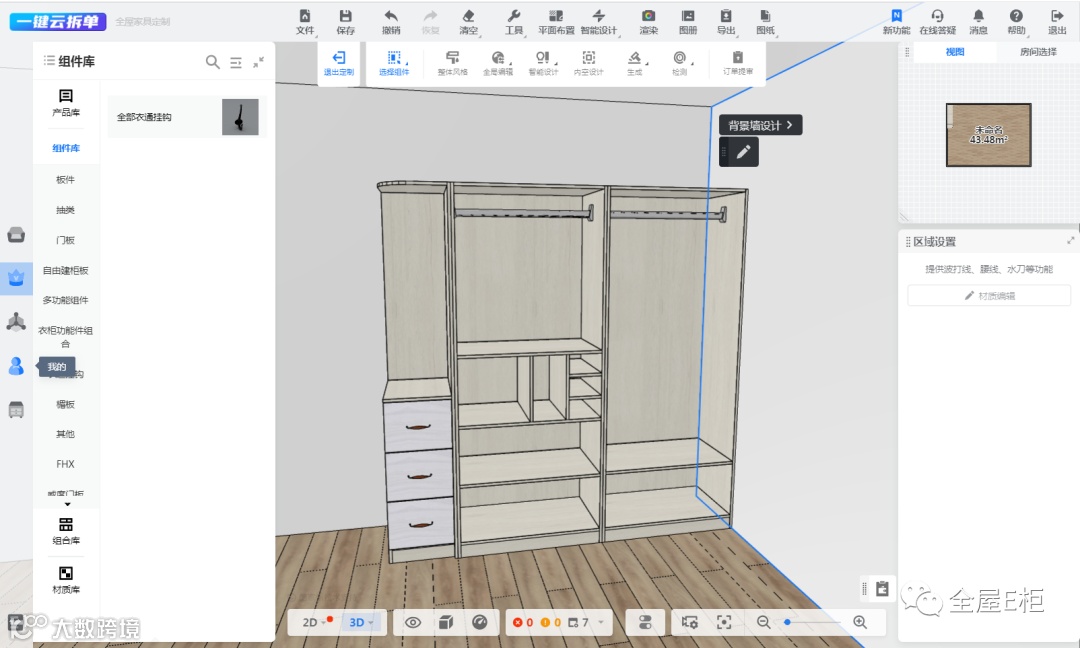

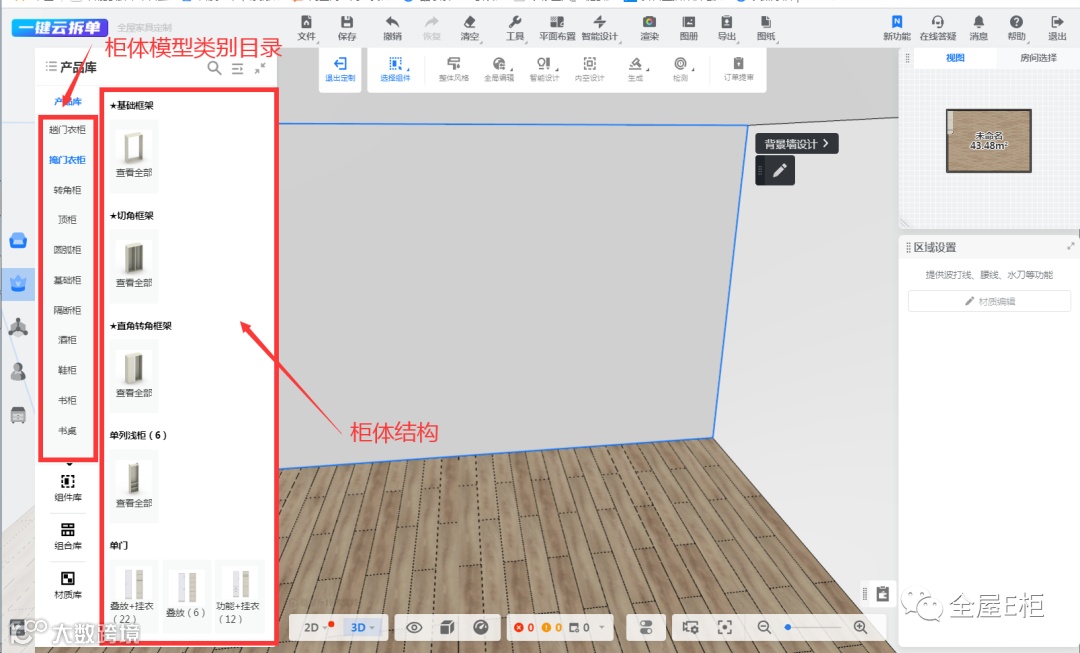

1.1 库里找到相对应的柜体框架，如图掩门衣柜+圆弧柜

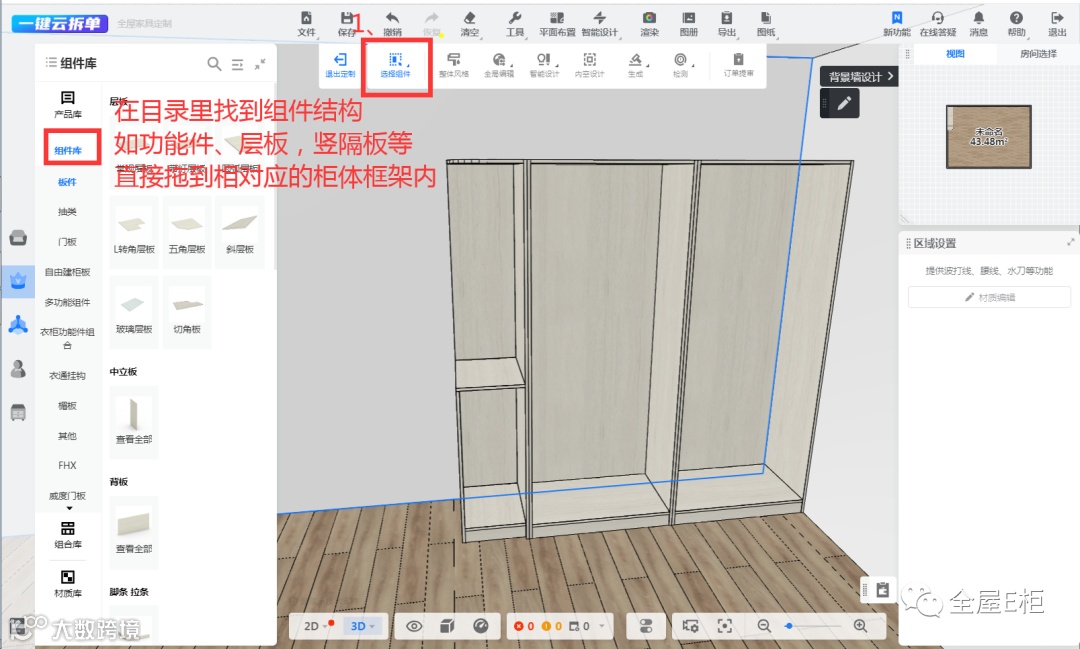

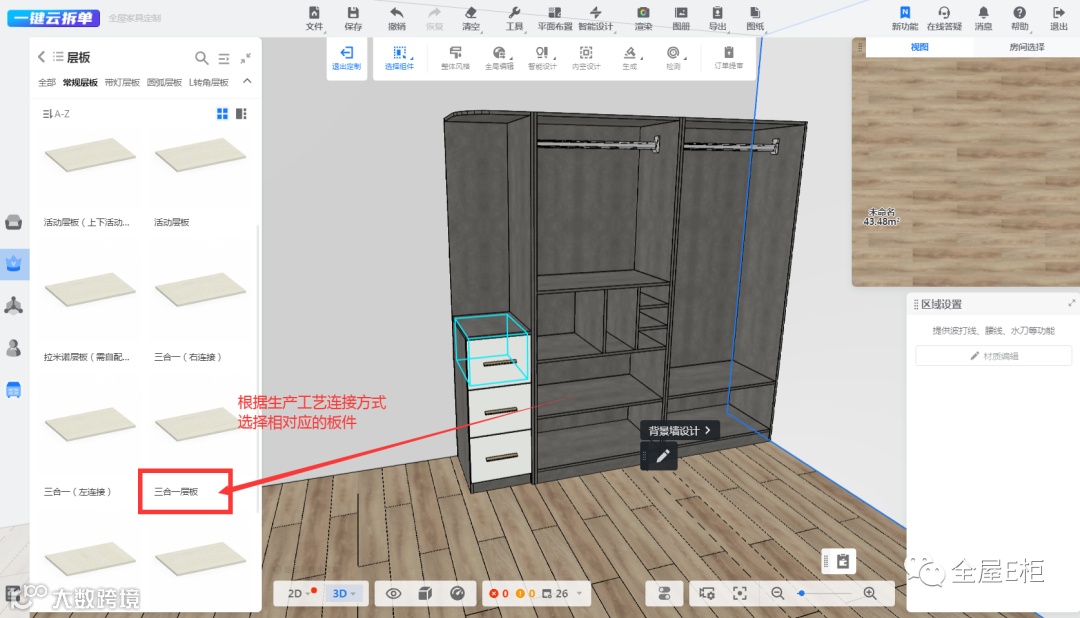

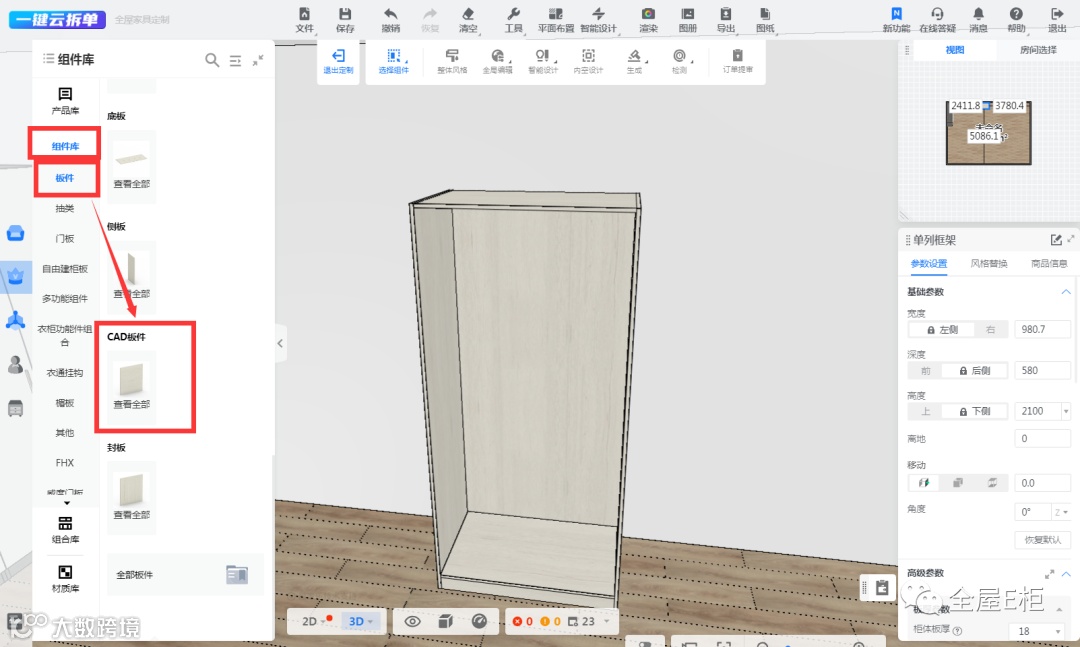

1.2 选择组件模式，在组件库添加内部结构

根据工厂生产连接工艺选择相对应的板件

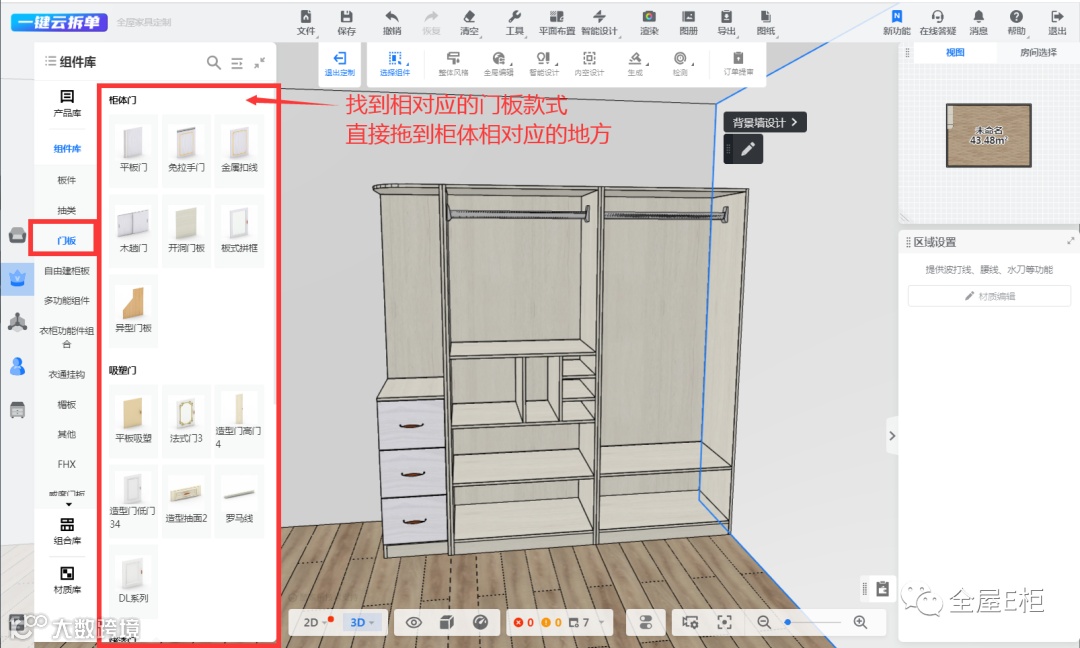

1.3 添加门板，选择门板款式拖动到柜体相对应的地方，如一整扇门板需划分则用划分功能

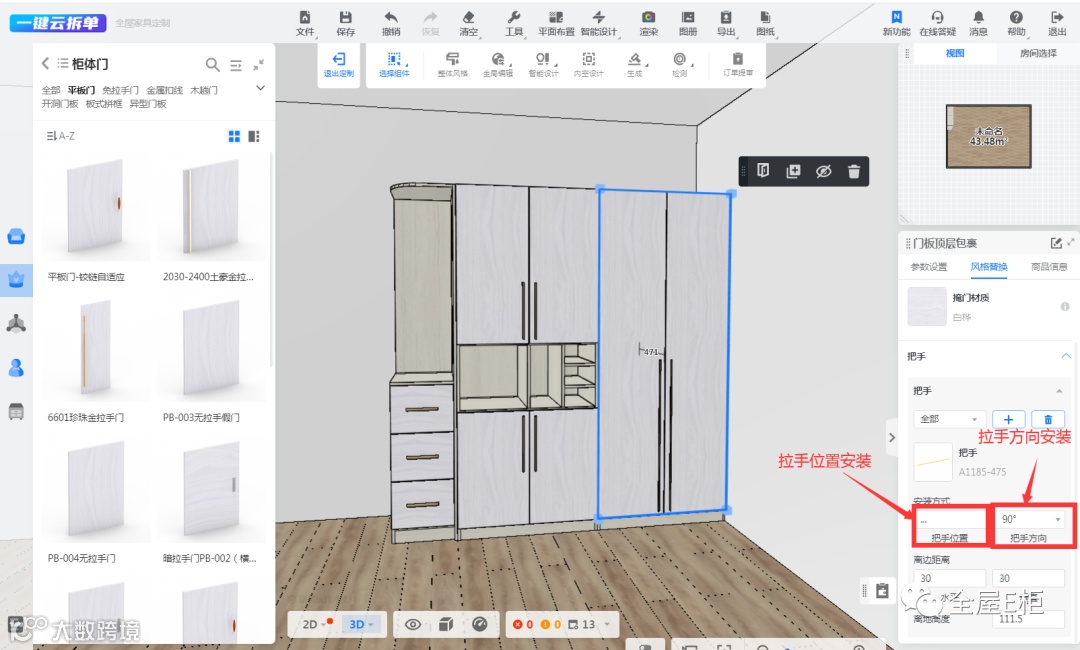

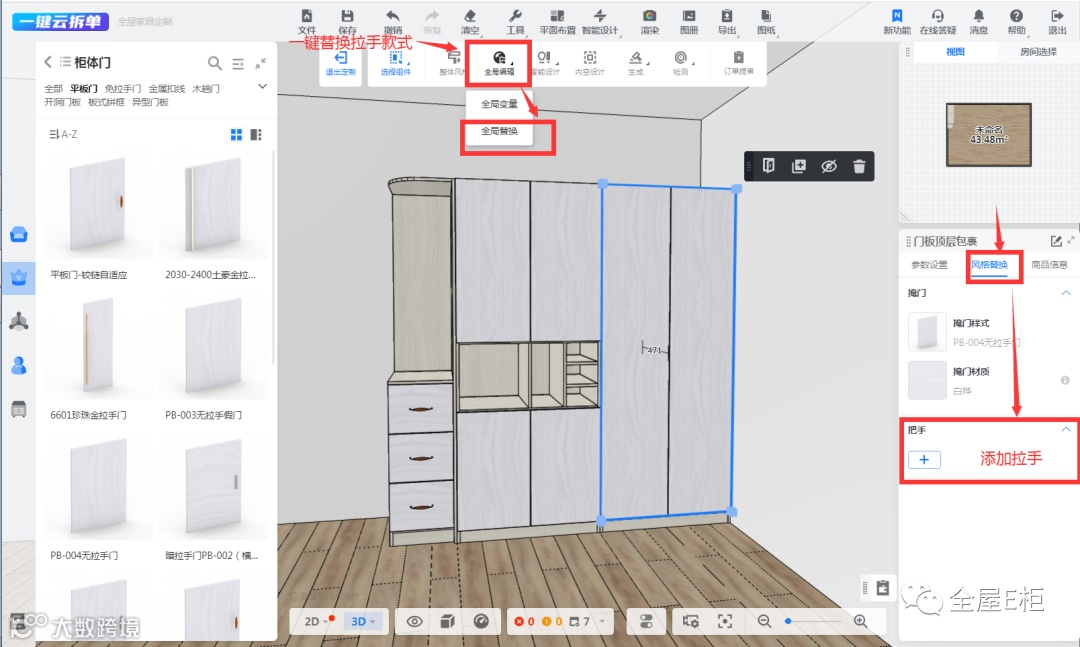

1.4 拉手添加/替换

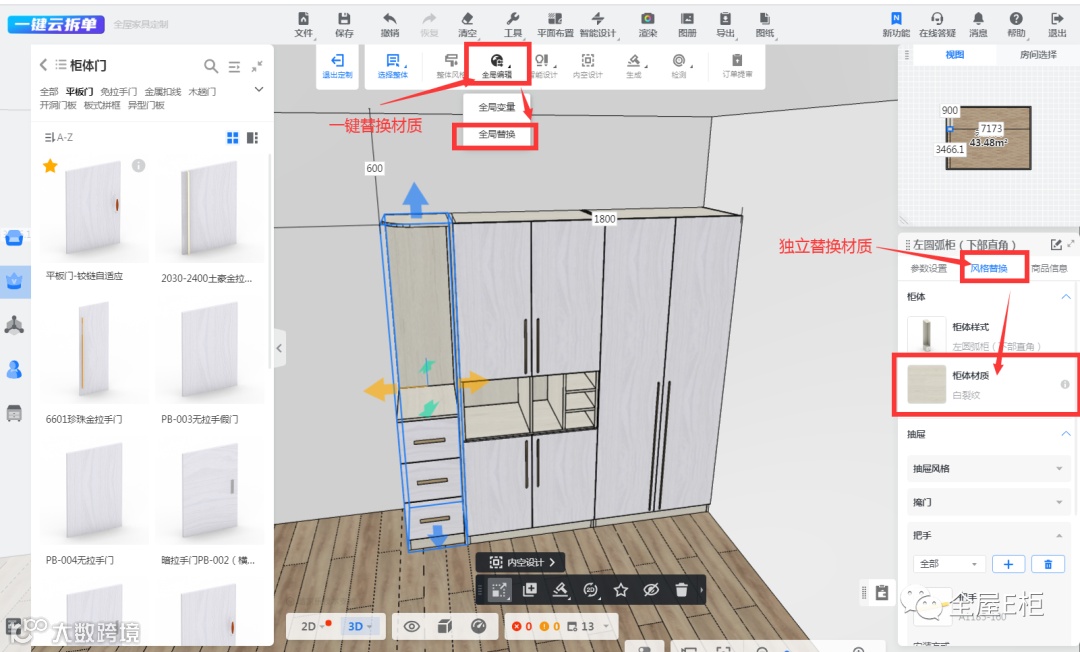

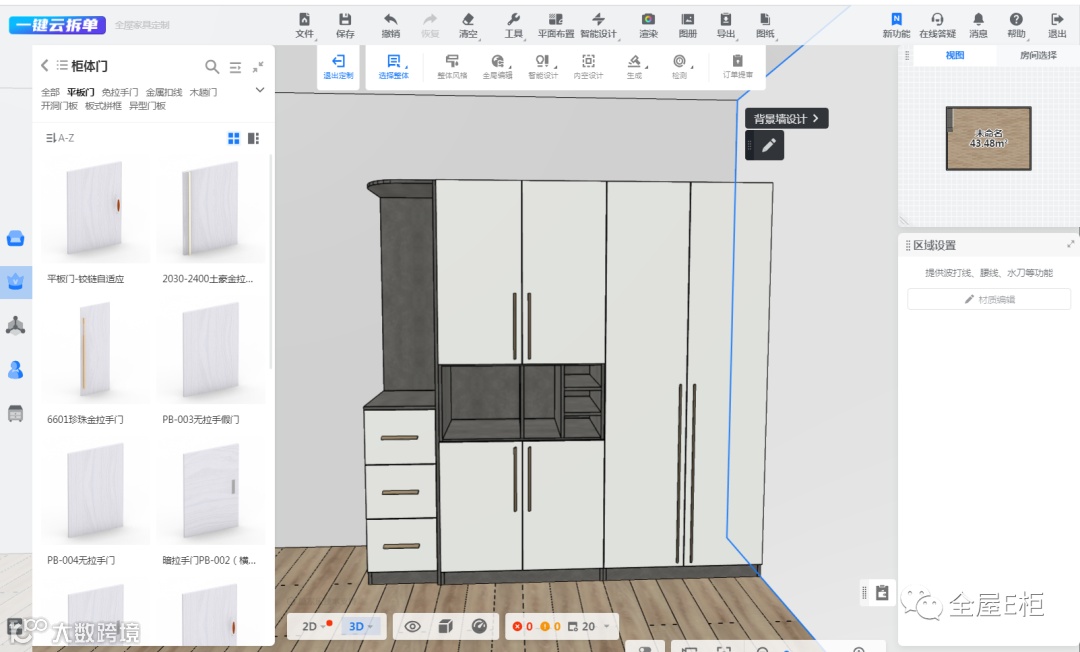

1.5  材质颜色替换

四、特殊异形板件

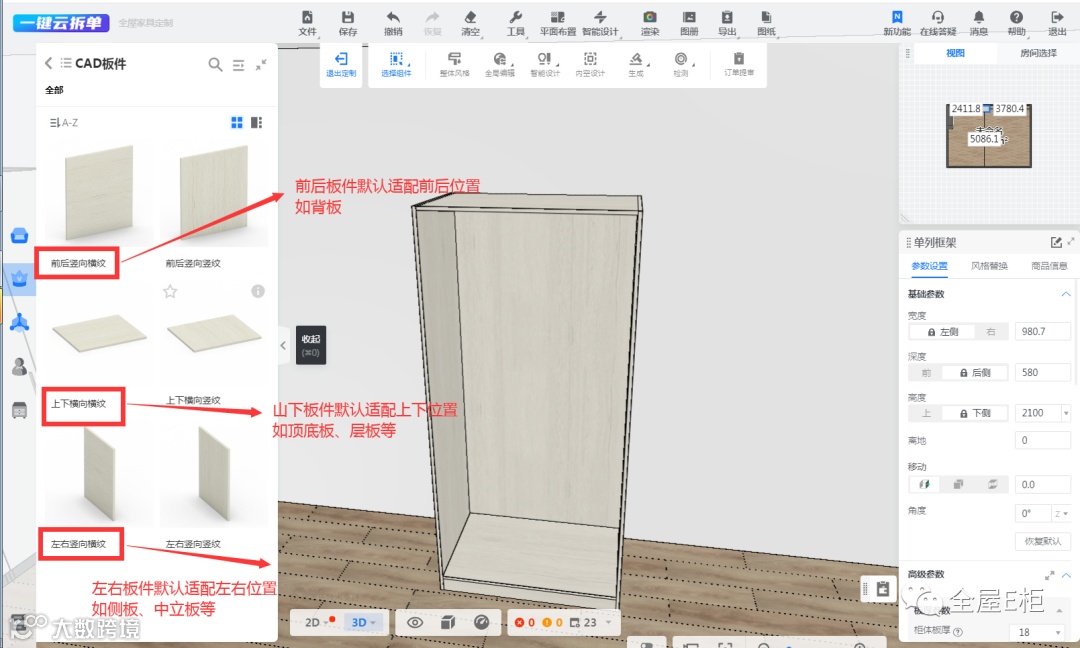

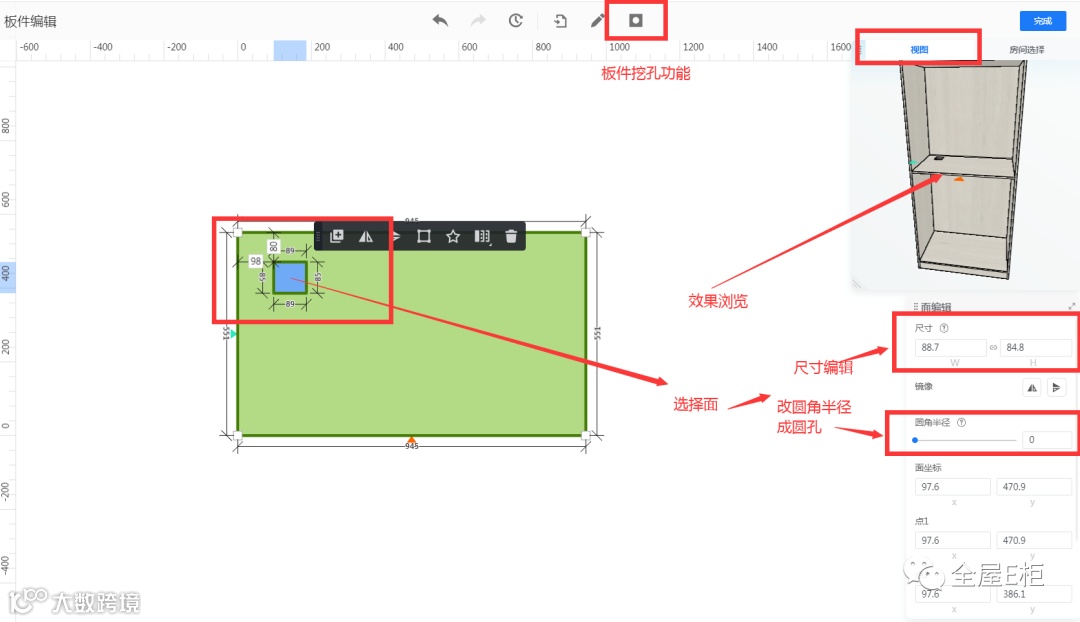

1.0 比较特殊的异形板件，不常用的，可以用板件编辑来实现

操作步骤如下：



编辑完成退出即可，特殊造型，如波浪弧板件可用CAD替换板件造型。

五、特殊模型

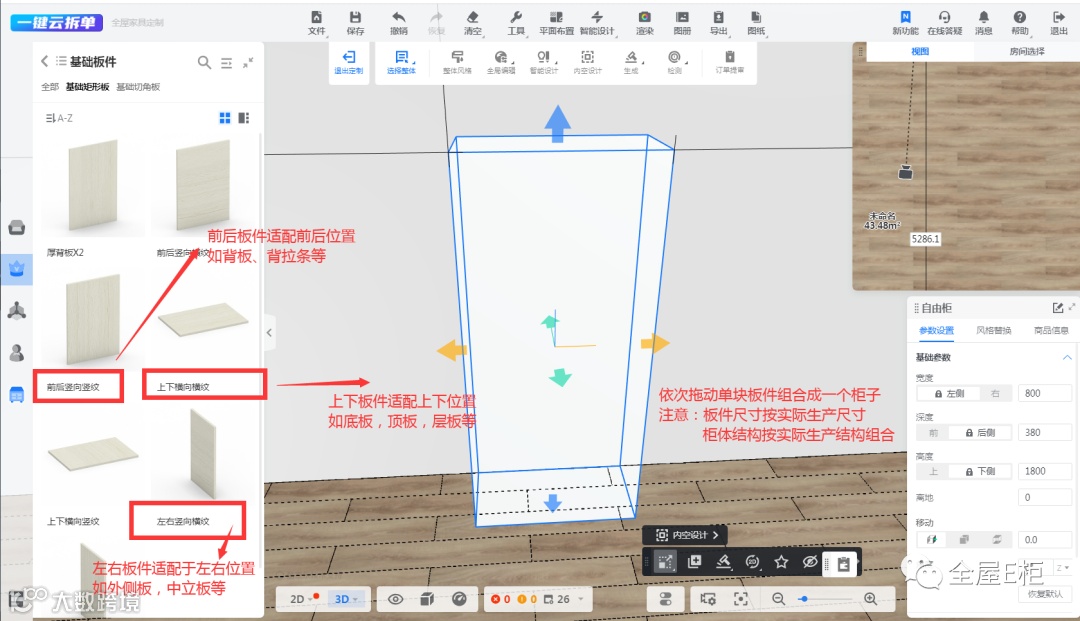

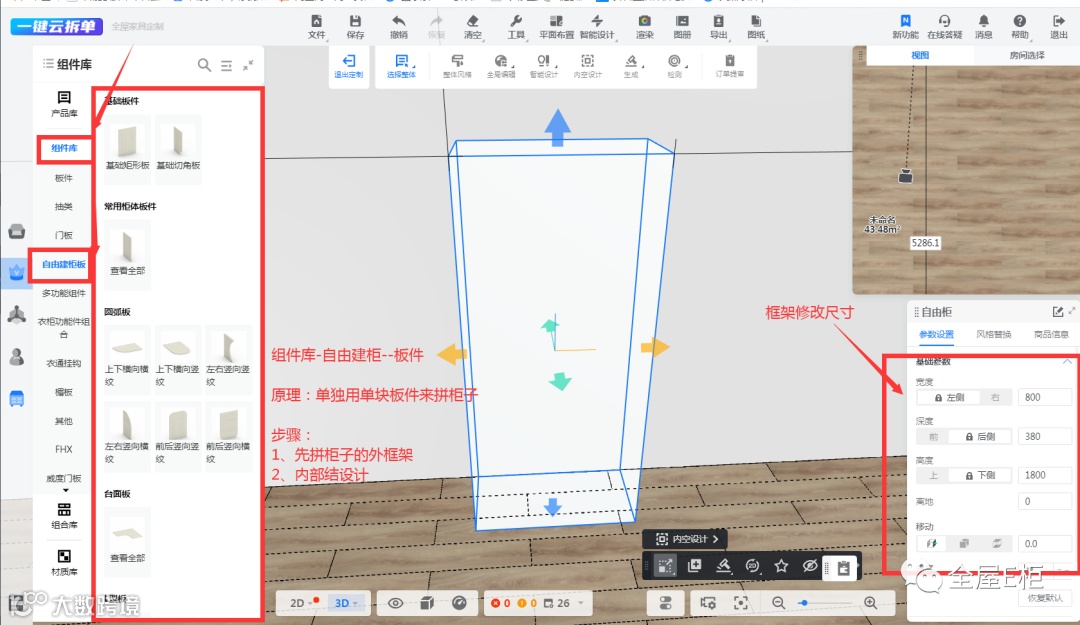

1.0 遇到特殊的模型库里没有，但是我们只是用一两次，不常用的模型，可以用自由建柜实现。

操作如下：
