五金管理（配置孔）｜后台拆单

一、连接件（以三合一为例）

1、五金基础信息配置

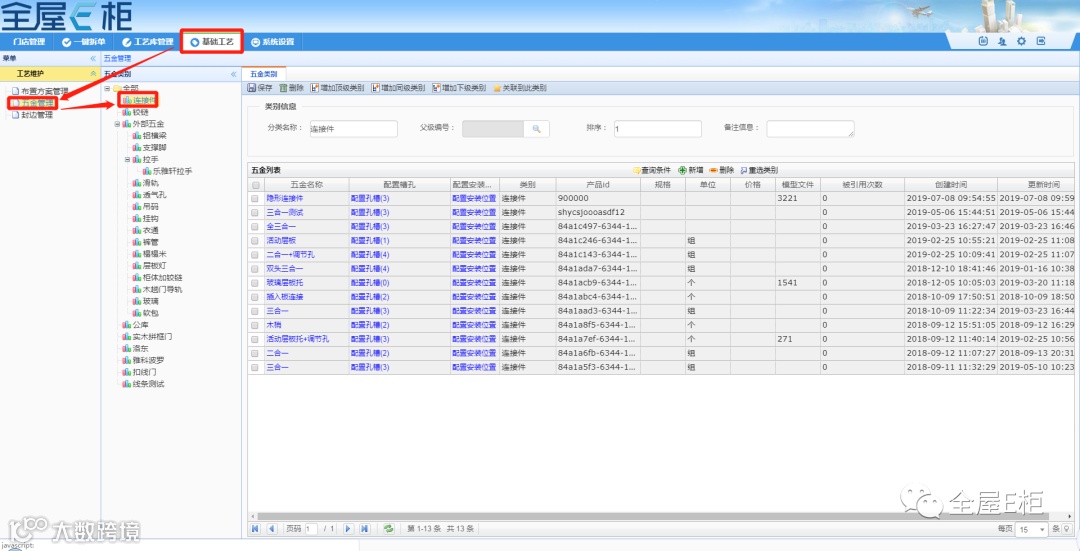

1.1、进入智能云拆单平台，“基础工艺”下的“五金管理”，根据自己需求建立连接件分类以区分其他五金

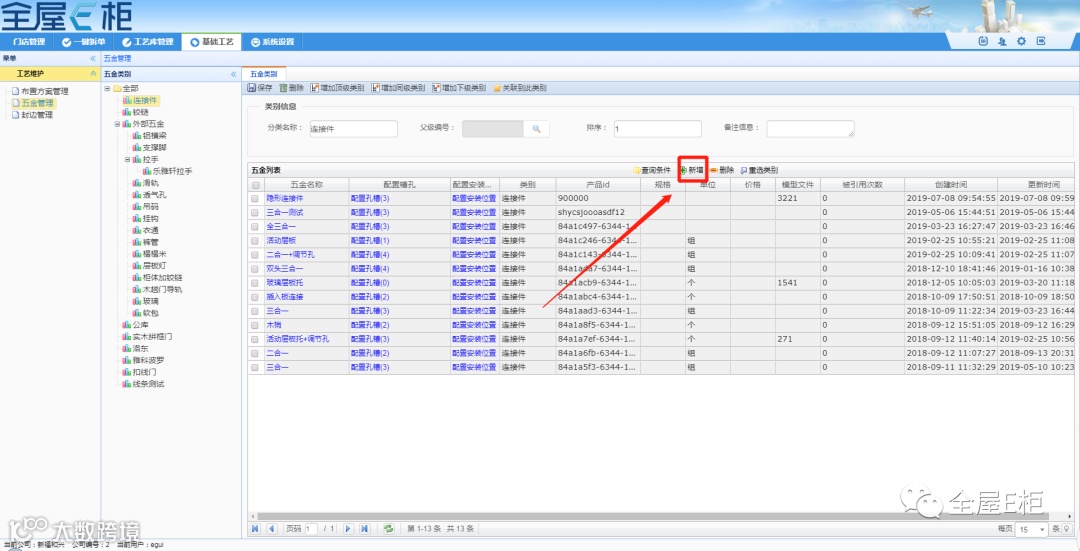

1.2、选择“新增”以新建一个五金

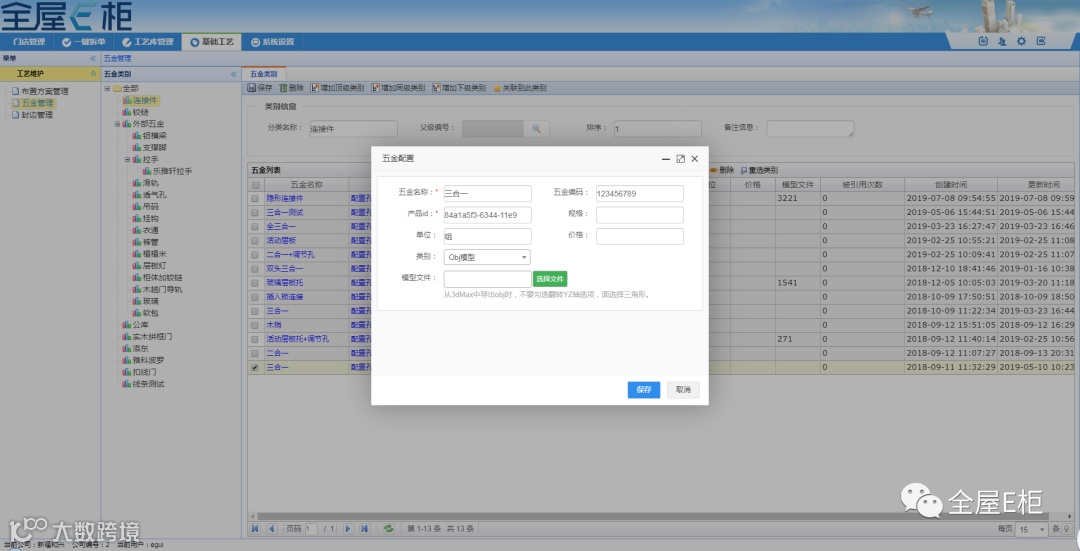

1.3、设置五金基础信息



如酷家乐中有对应模型，且需要在拆单平台还原，则需要输入此模型在酷家乐中的ID，同时上传此模型的obj格式文件到拆单平台



2、配置孔槽

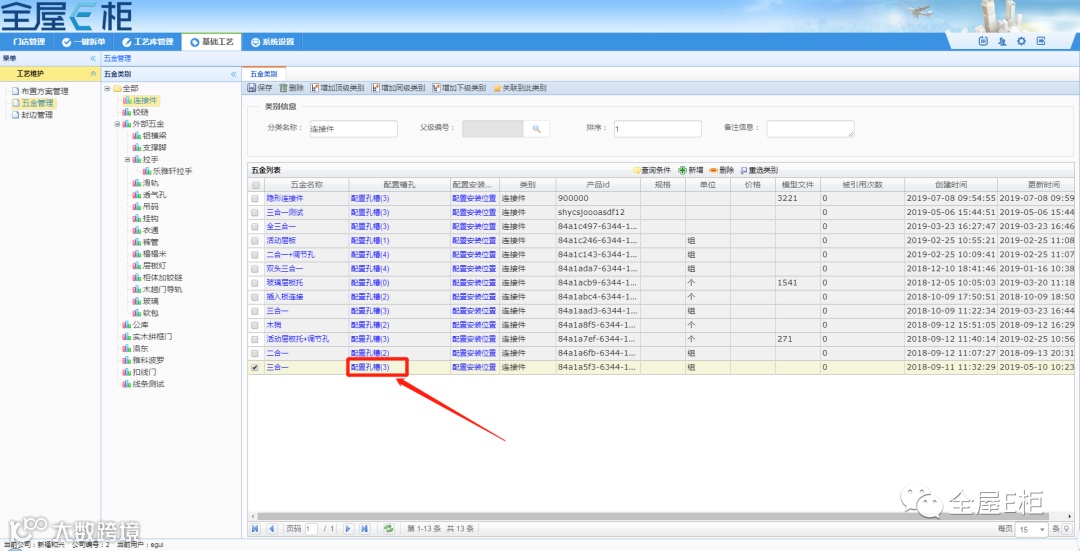

设置好基础信息后，选择“配置孔槽”，设置五金的孔槽数据

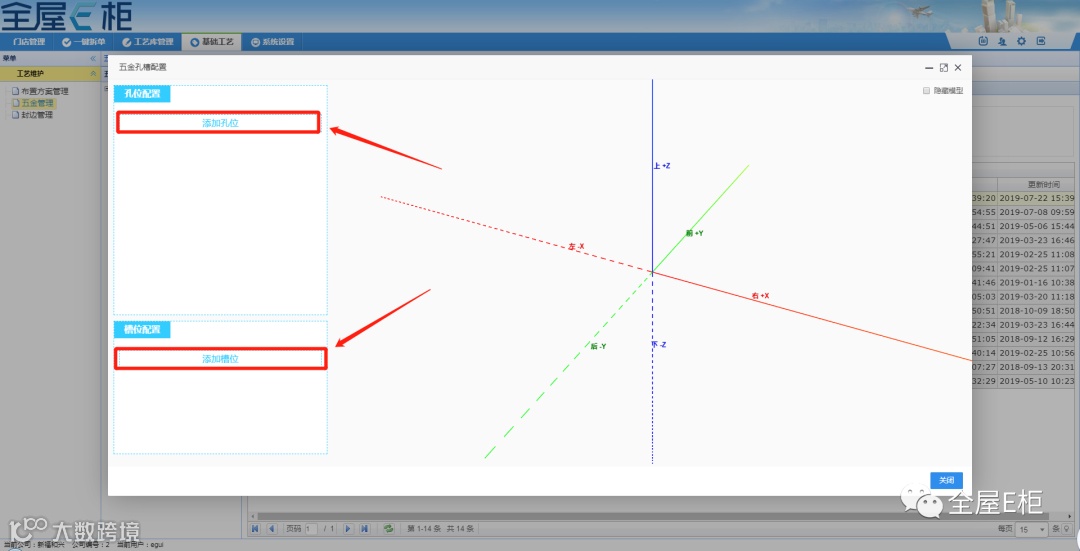

根据需求“添加孔位”或“添加槽位”



2.1、孔位需求、原点定位、坐标系方向解释

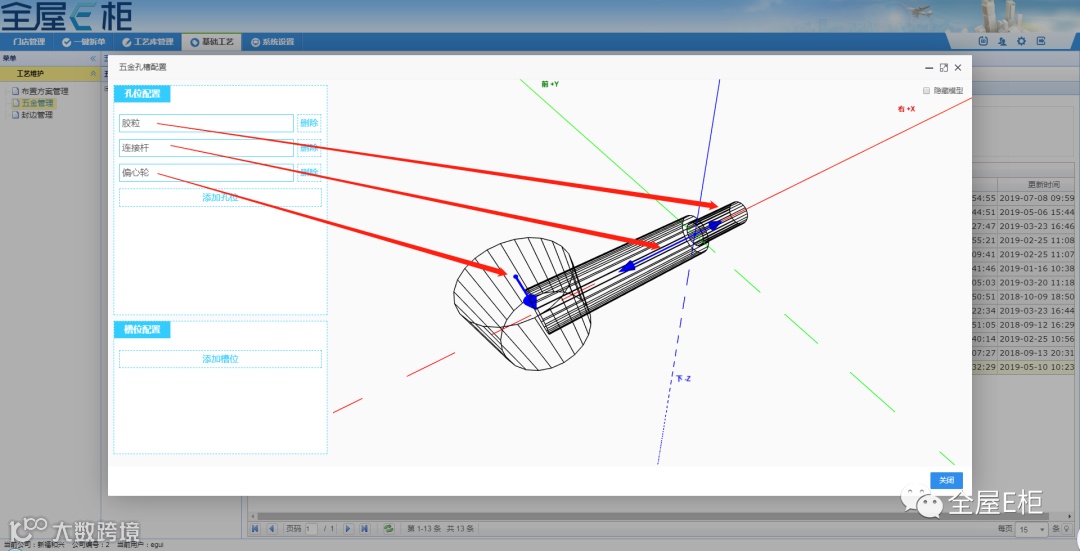

2.1.1以三合一为例，需要设置三个孔位信息：胶粒孔（预埋孔）、连杆孔、偏心件孔，分别添加三个孔位

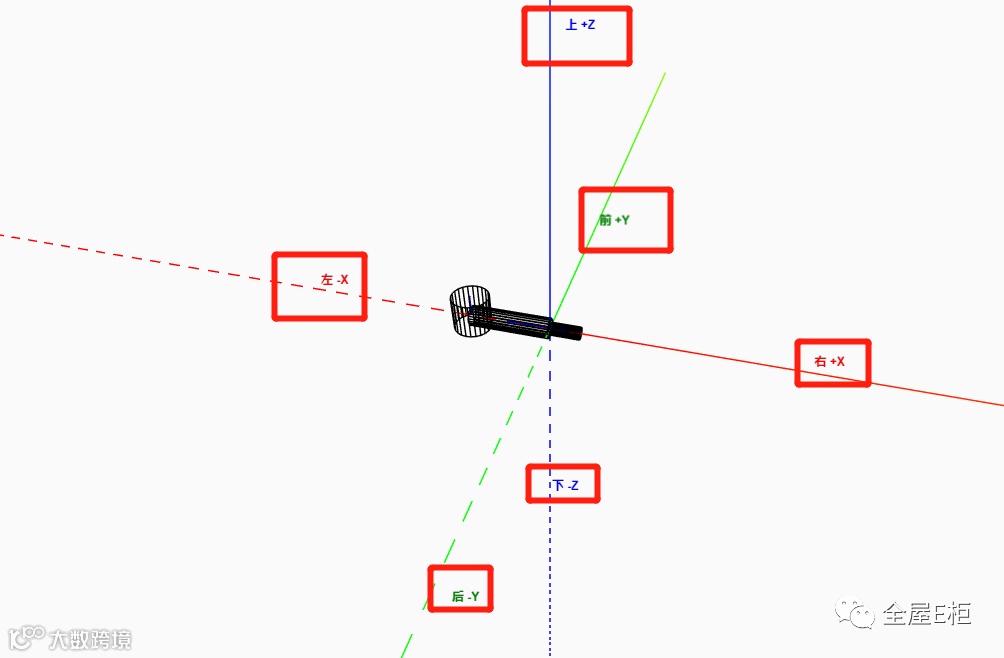

2.1.2、确定坐标系方向对应xyz方向

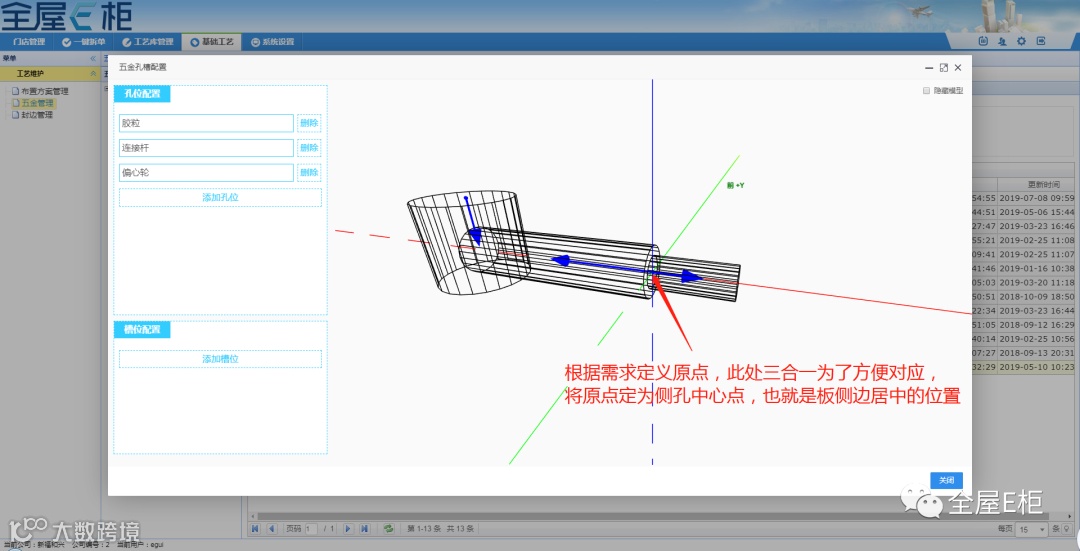

2.1.3、定义原点位置，孔槽的参考位置



2.1.4参数引用：孔径孔深等参数可引用配件（即3d模型，如无可忽略）尺寸、板件尺寸的参数，以适配五金、板件的变化而变化，如偏心轮孔深随板厚变化而变化。可应用参数如下：

PL：配件长度，PW：配件宽度，PH：配件高度（3d模型）

BL：板件长度，BW：板件宽度，BH：板件厚度

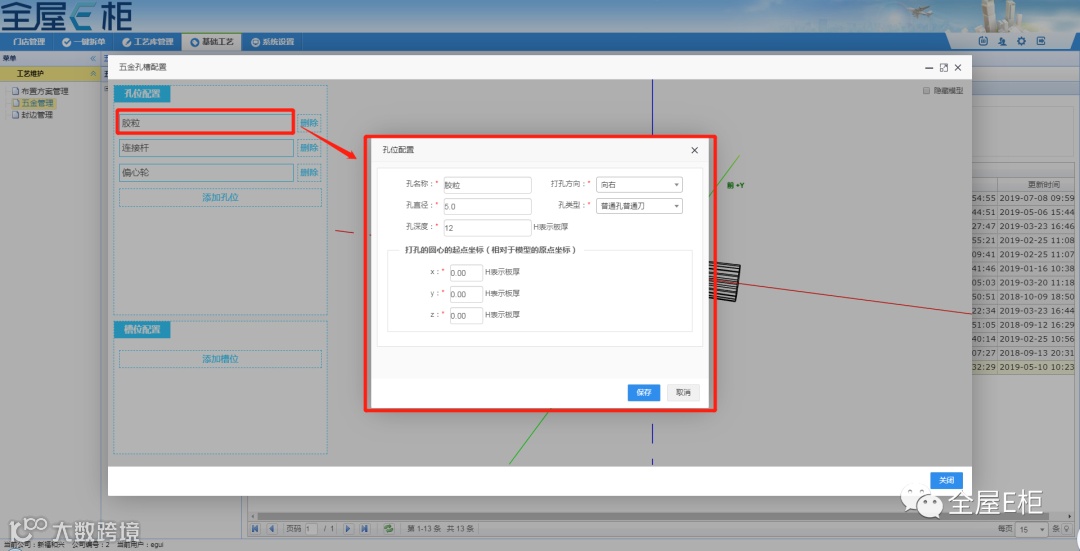

2.2、胶粒孔（预埋孔）设置

根据坐标及原点，方向为“向右”，打孔起点为原点都为“0”，“孔径”，“孔深”根据企业需求自定义输入即可

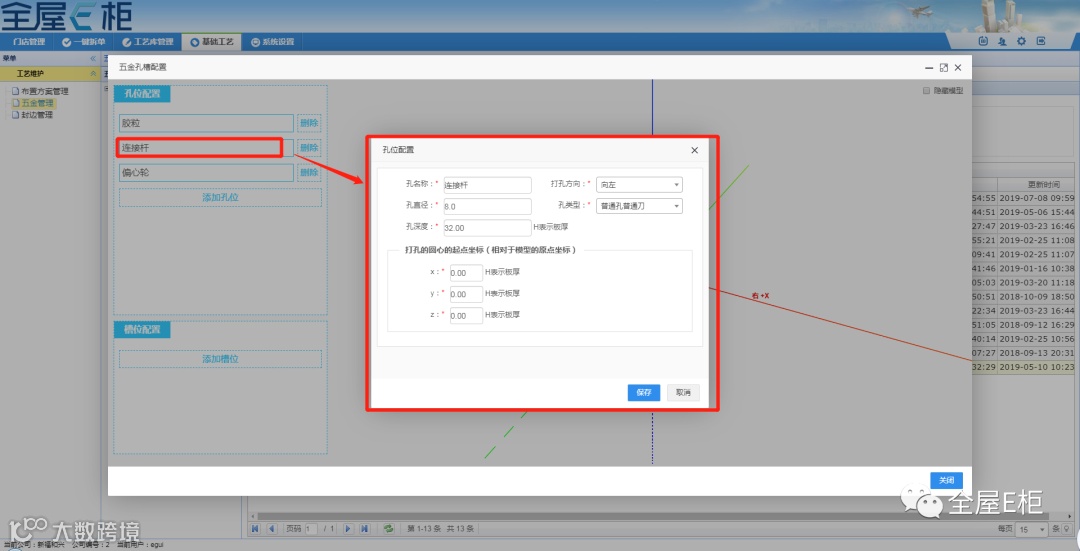

2.3、连杆孔设置

根据坐标及原点，方向为“向左”，打孔起点为原点都为“0”，“孔径”，“孔深”根据企业需求自定义输入即可

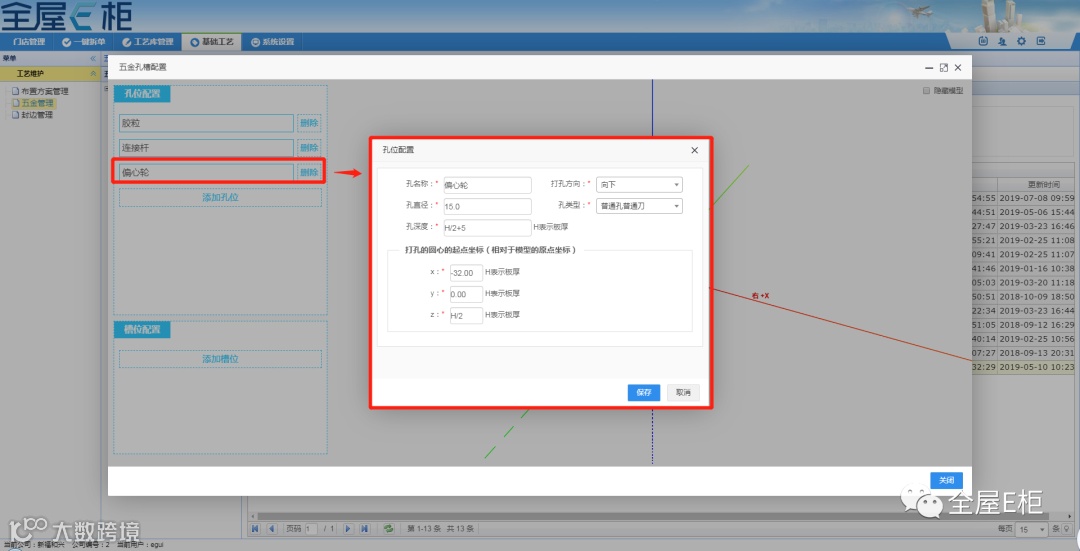

2.4、偏心轮孔设置

2.4.1、“孔径”、“孔深”根据企业需求自定义输入

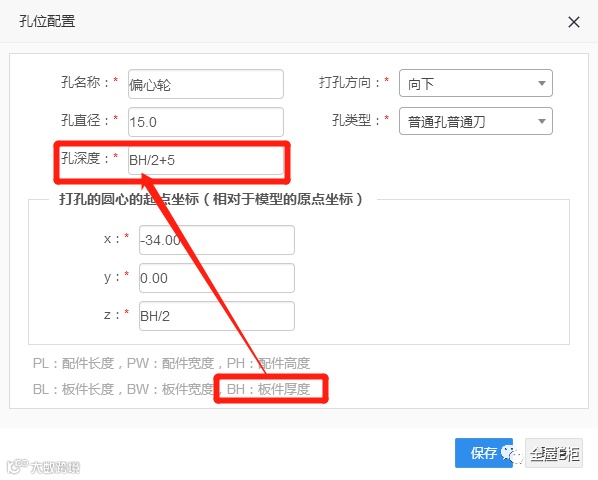

2.4.2、如孔深需要根据板厚变化，则输入数值中需要使用“H”参数，如下“孔深度”参数为“H/2+5”，则表示改孔深为“板厚度”除以2加上5

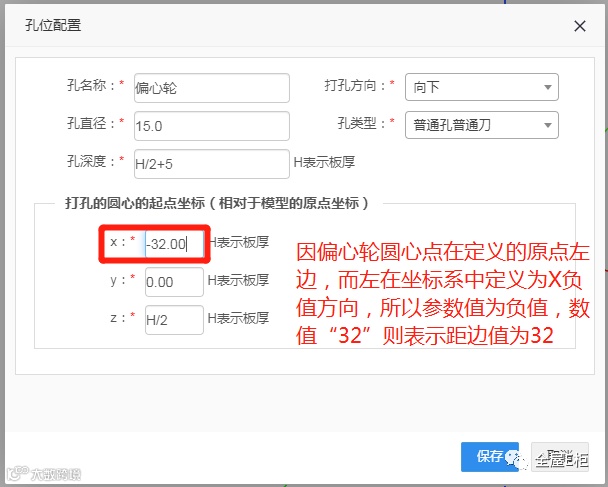

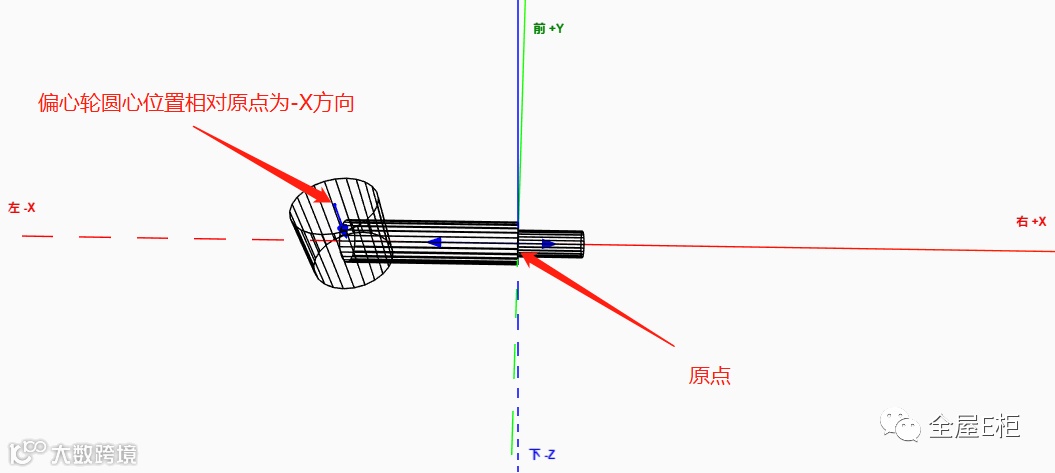

2.4.3、距边值：因定义原点为侧孔中心点位置，偏心轮位置相对在左，也就是-X方向，所以数值为负值，数值则为偏心轮孔位的距边值，

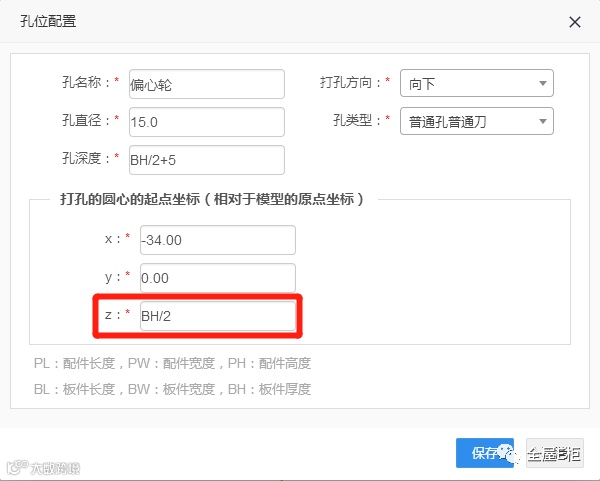

2.4.4、偏心轮Z轴位置：因定义原点为侧孔中心点位置，也就是板厚侧边居中的位置，偏心轮的起点需在板的正反面，所以偏心轮Z轴位置为相对板厚的一半，需要根据板厚变化，则参数为“H/2”



五金管理（配置孔）视频演示
