“修改工艺”意为修改审核生产工艺，在拆单前可查看、修改、配置产品的封边、布置方案等生产工艺。主要功能有：

1.还原适配工艺库

2.一键应用通用工艺

3.封边、排孔、槽显示及灵活修改配置

4.爆炸视图便于检查、门铰规避、碰撞分析等

5.家具安装图方便安装组立

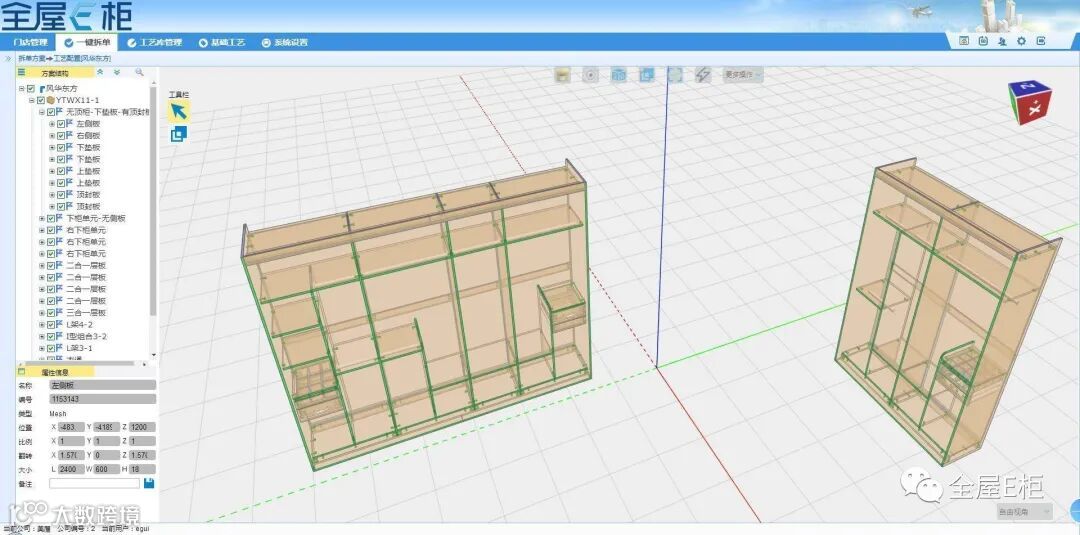

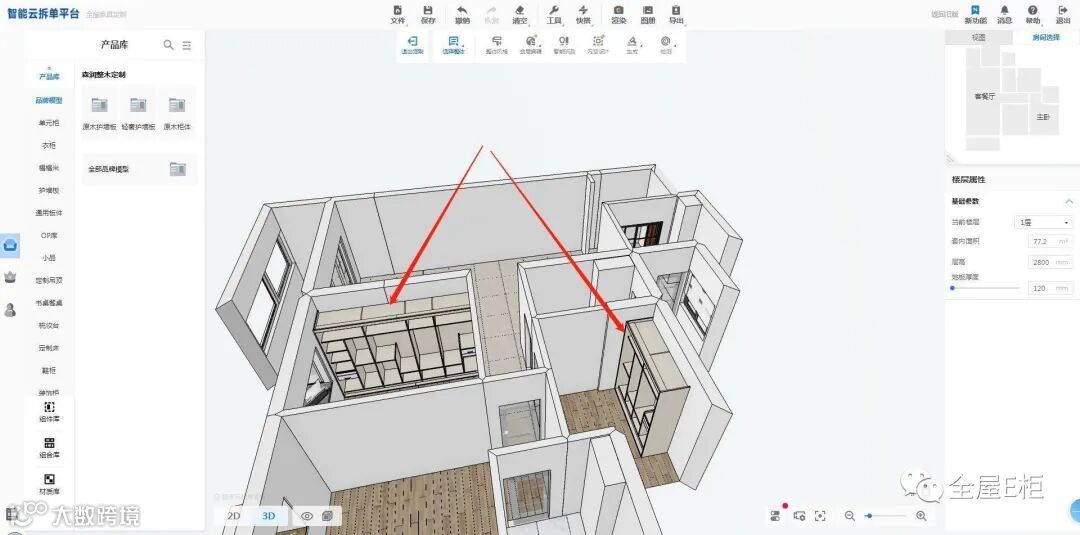

一、还原方案

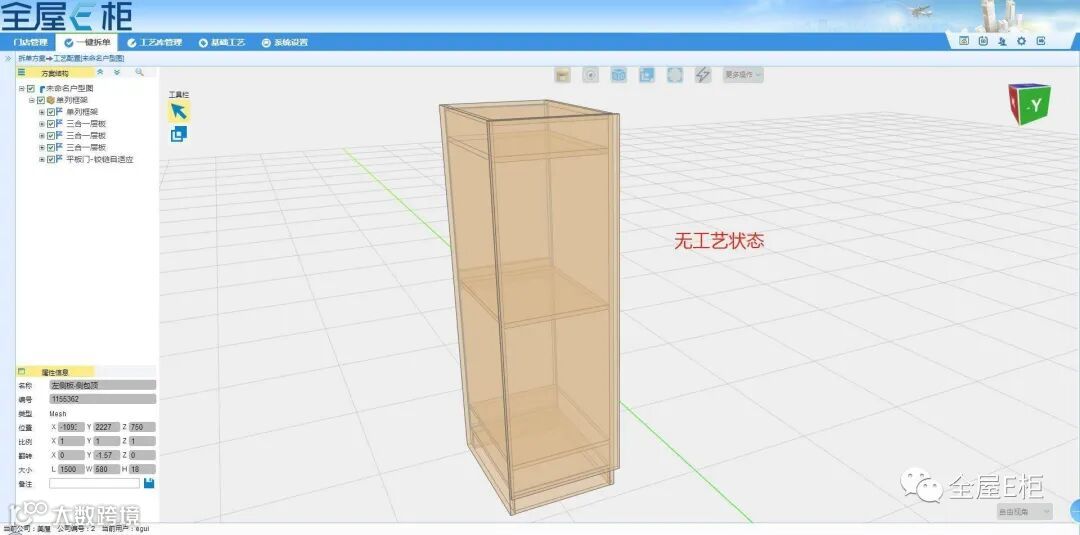

还原前端酷家乐设计方案中的模型；

二、适配工艺库

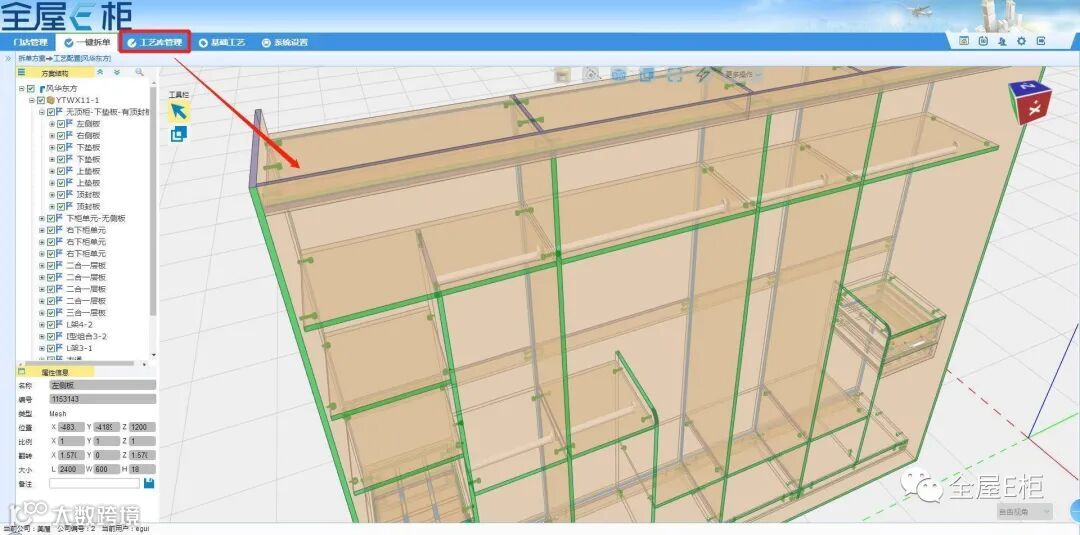

如有录入工艺库的产品，则自动适配工艺库，无需每次都配置工艺；

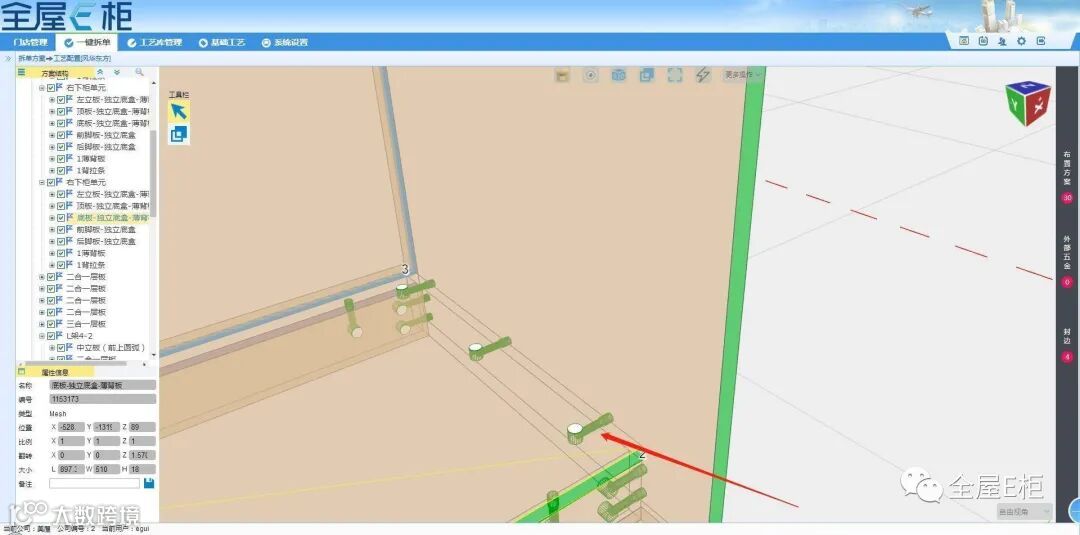

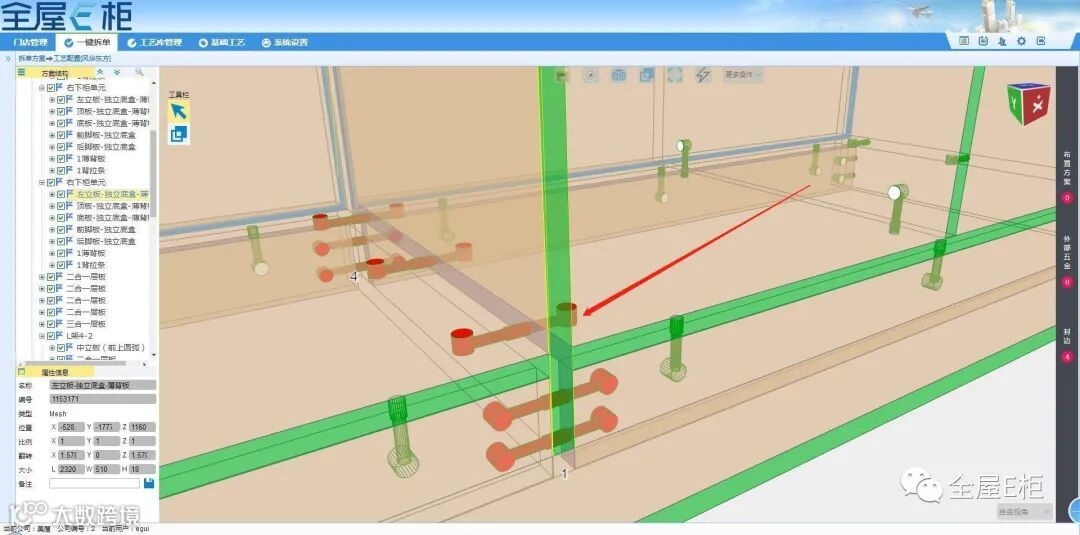

三、显示相关

1.孔位（绿色）

2.槽（蓝色）

3.错误碰撞（红色）

四、修改工艺

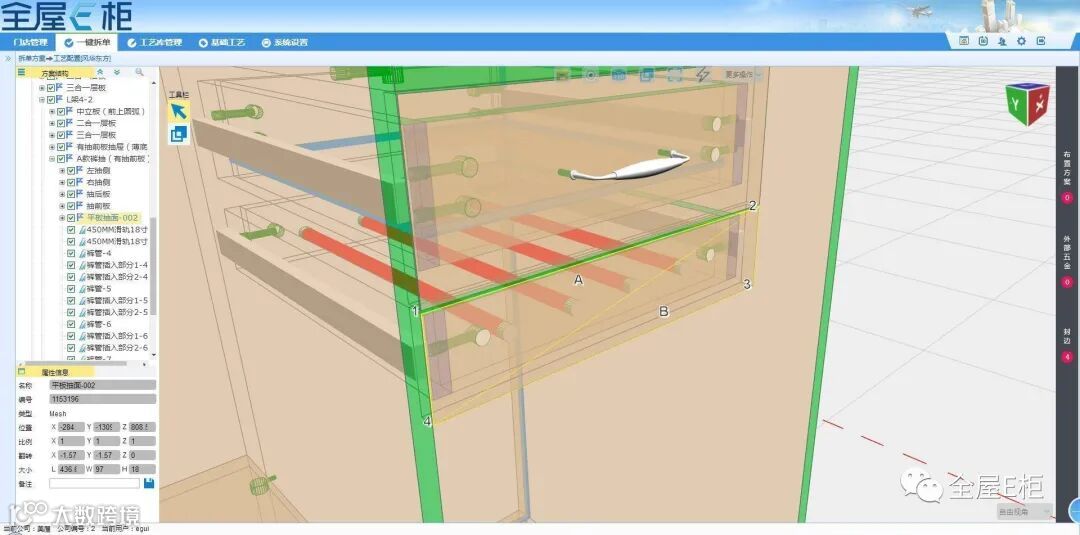

点选板件后，显示该板件的节点（如123456等），两点连在一起为一条边；另有板件的正反面（如A/B面）；

在修改工艺过程中，可根据需求修改板件的封边、布置方案的生产工艺的配置；

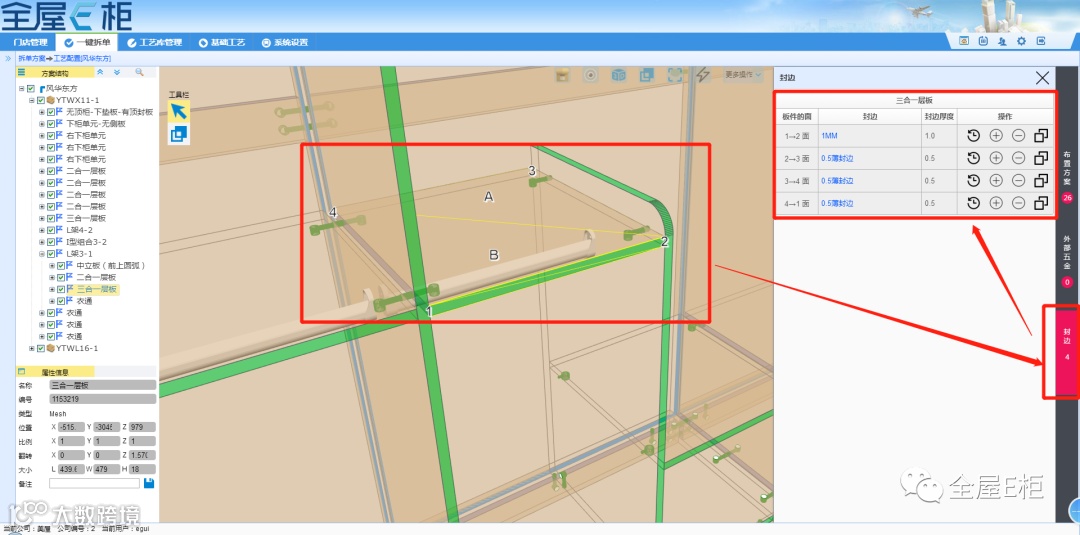

1.封边

点选板件后，点击右侧的配置工艺栏下的“封边”，根据显示的节点以及需求，可更改选择对应边的封边配置；

依次为配置上一次配置的封边、配置封边、删除封边、替换封边；

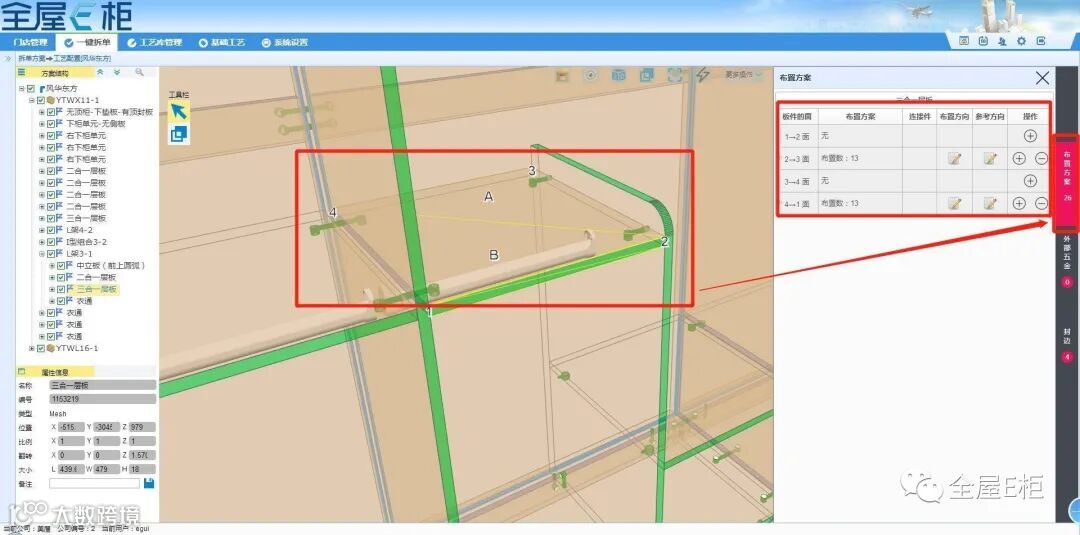

2.布置方案（即为排孔规则）

点选板件后，点击右侧的配置工艺栏上的“布置方案”，根据显示的节点及需求，可更改选择对应边的布置方案，如链接件的类型、排布的规则配置；

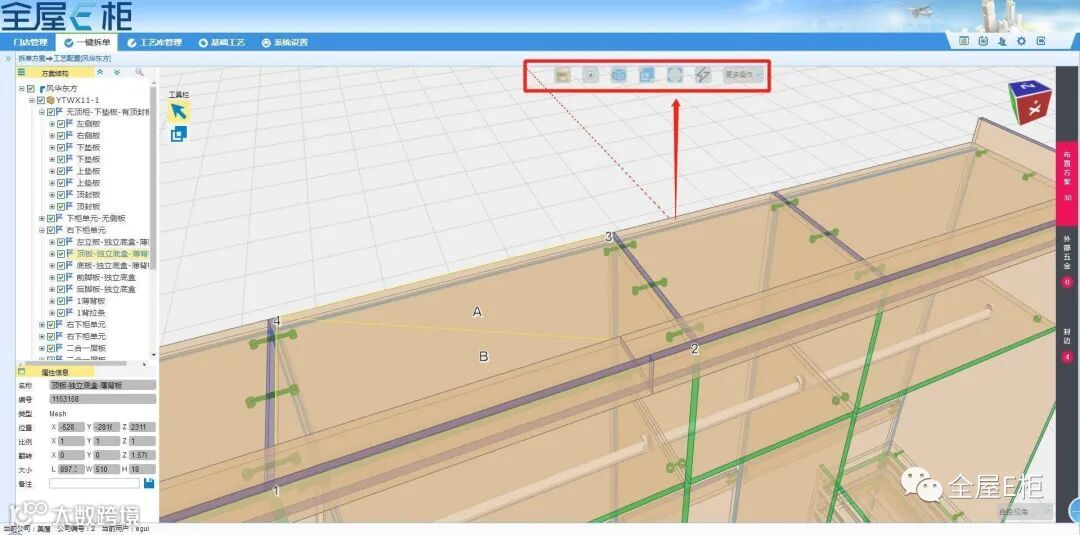

五、界面功能选项

界面上方有功能选项栏，主要辅助与审核检查、配置工艺及拆单；

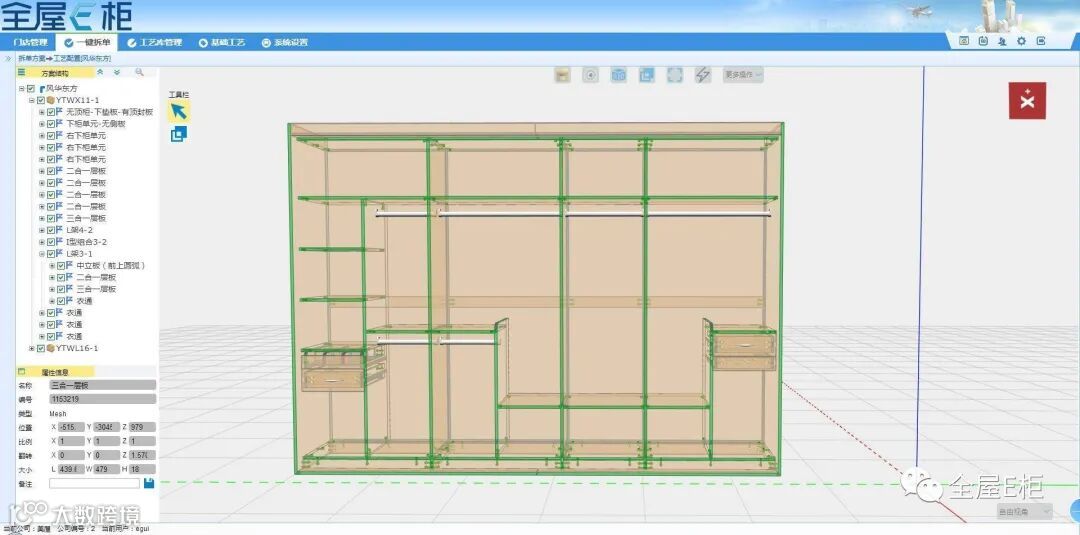

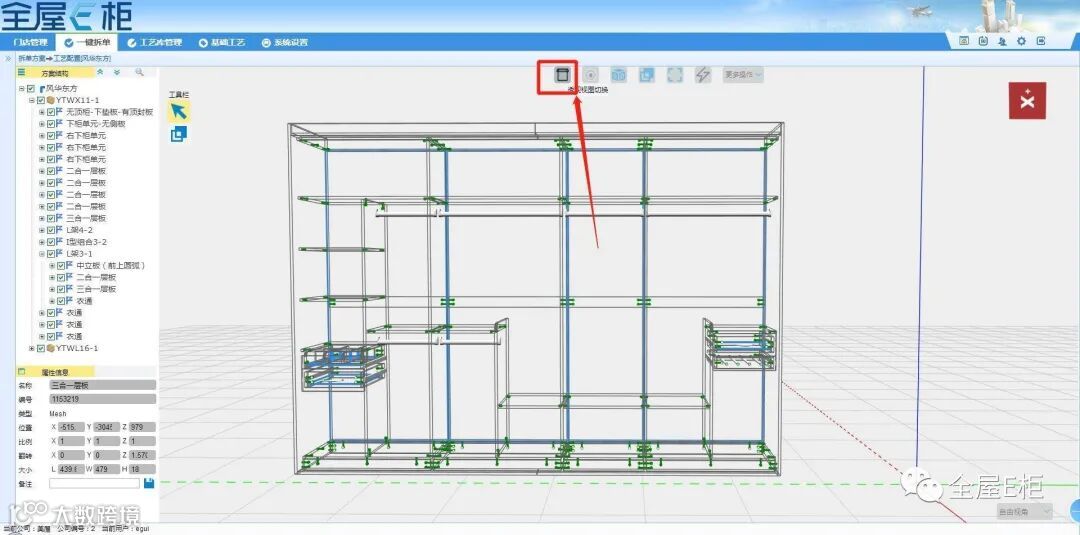

1.透视图切换

透视图切换与否，板件重叠较多时方便查看；

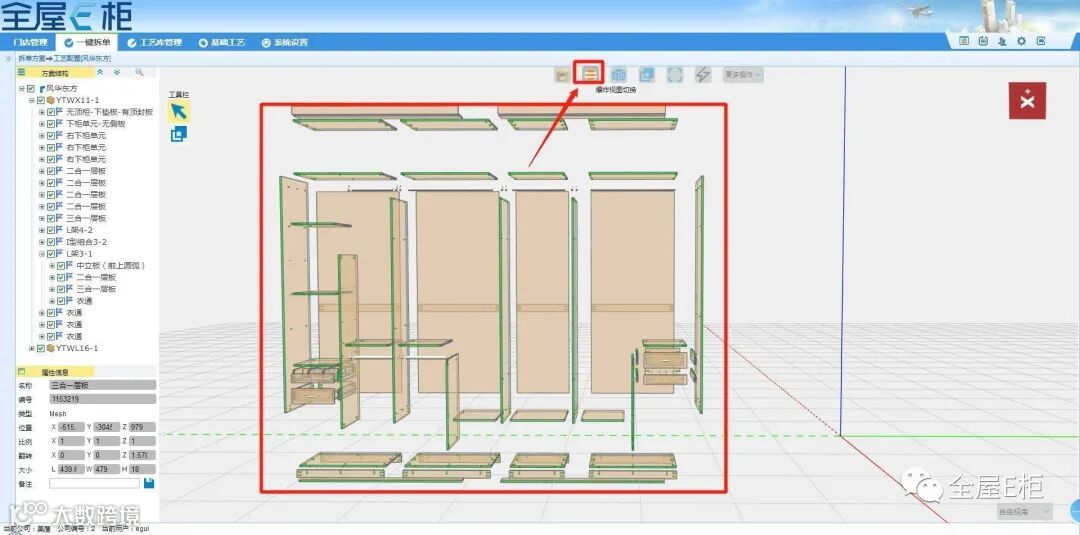

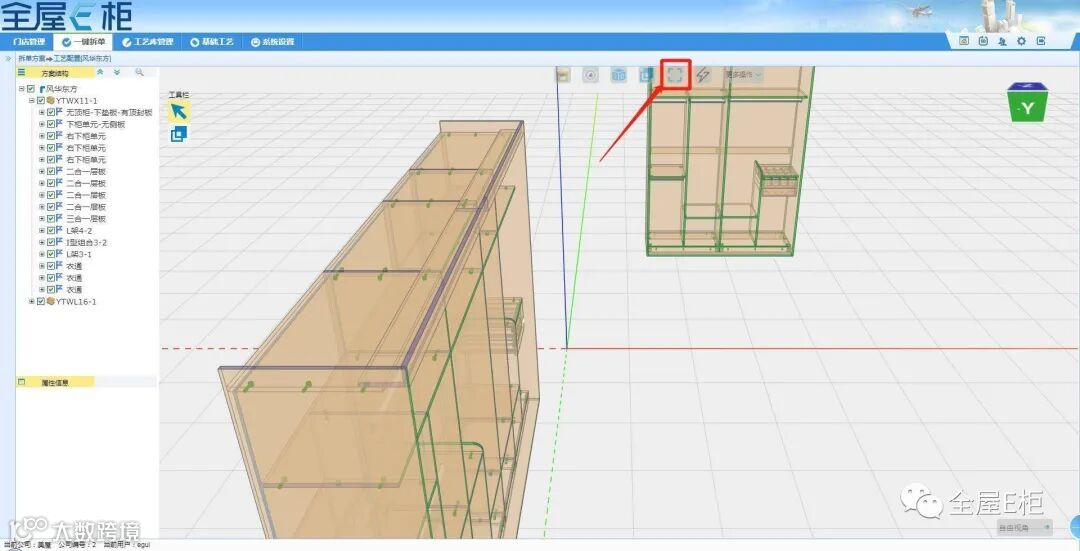

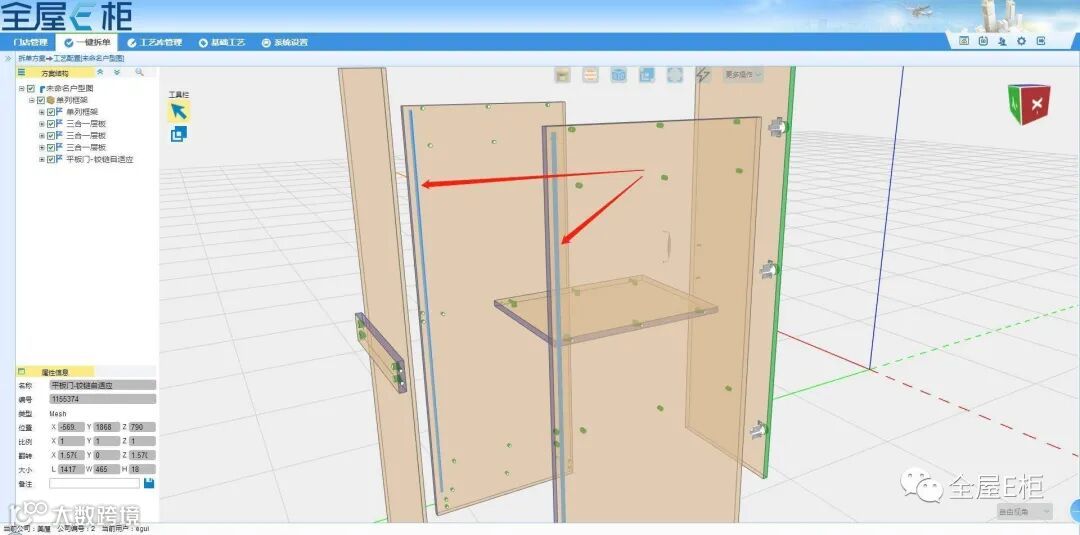

2.爆炸视图切换

爆炸视图切换便于查看板件之间的关系及单个板件的孔槽信息等；

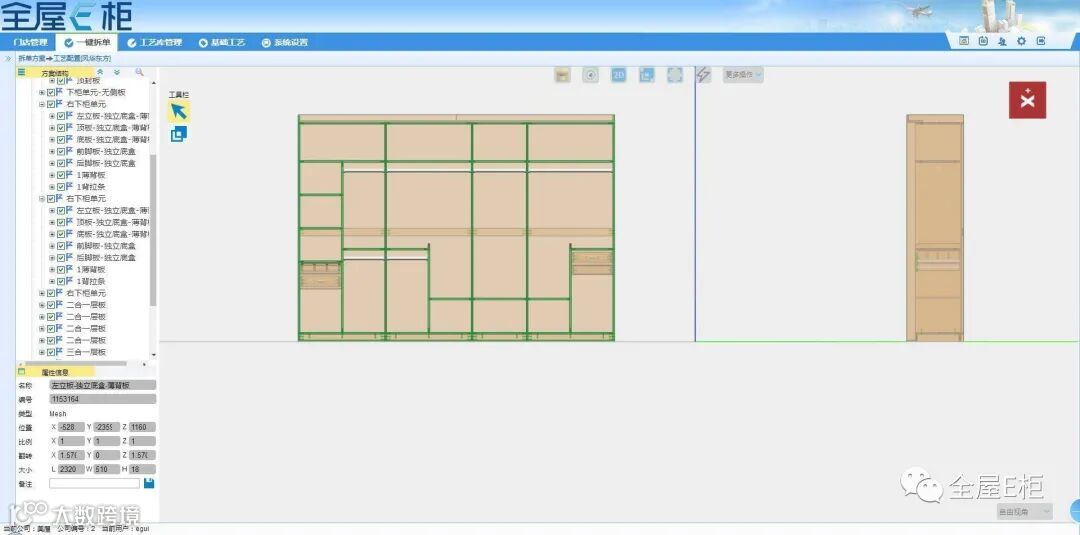

3.二维/三维视图切换

可切换二、三维视图的查看方式，右上方可选择不同视角；

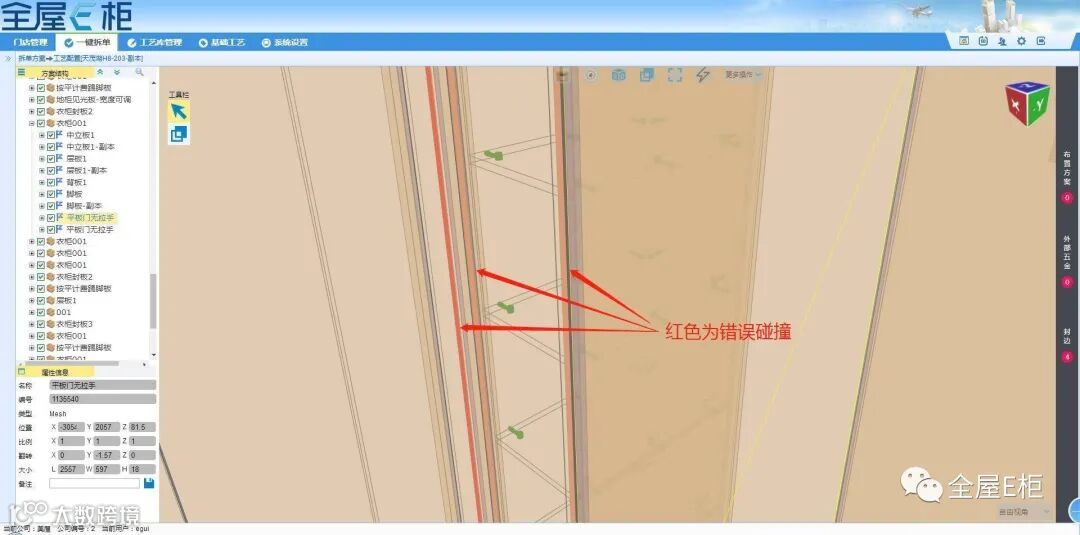

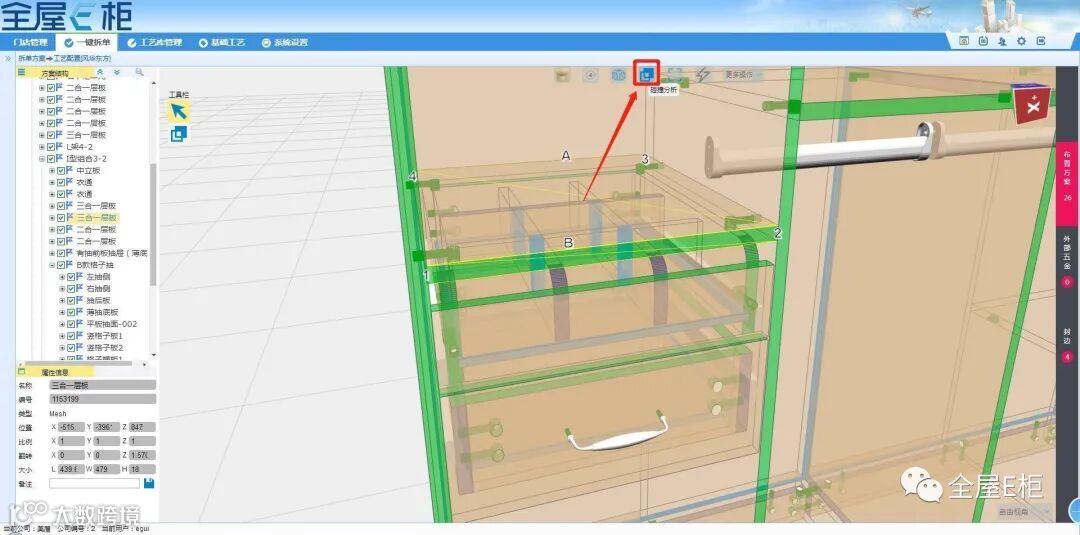

4.碰撞分析

检测碰撞部分蓝色为碰撞开槽，红色则为错误碰撞。系统默认小于3mm的碰撞为错误碰撞，大于3mm的碰撞则生成开槽信息；

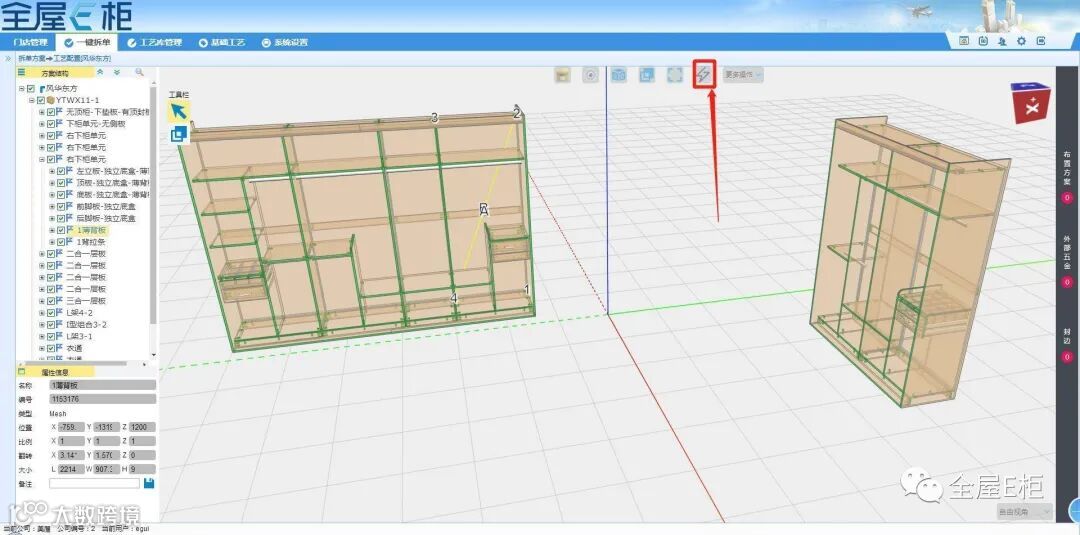

5.切换全屏

可切换是否全屏最大化三维界面

6.一键拆单

可以不切换界面直接一键拆单；

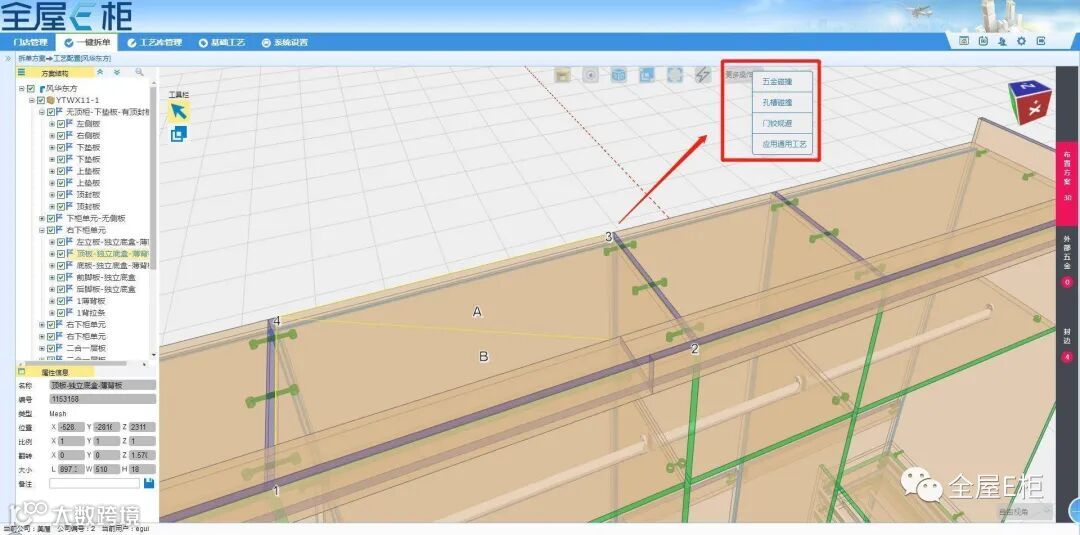

7.更多操作

7.1五金碰撞

检测五金是否碰撞，碰撞则提示红色；

7.2孔槽碰撞

孔槽碰撞，同上述碰撞分析

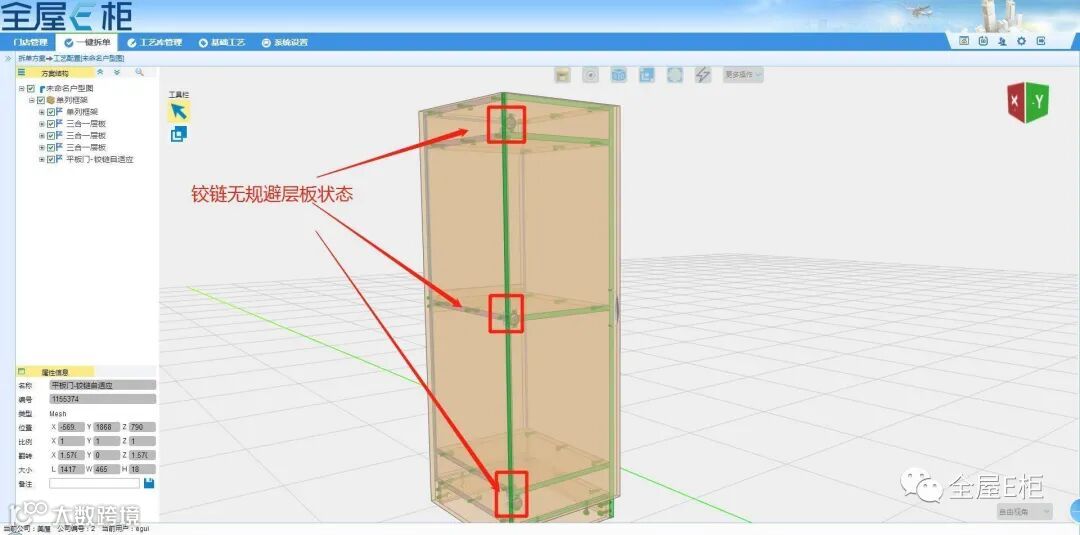

7.3门铰规避

门铰可检测横向板件如层板、顶底板，如碰撞则上下偏移50以规避层板，避免最终无法安装；

门铰规避选项主要在此三维界面便于查看，不选择也不影响规避效果，最终拆单都会执行规避；

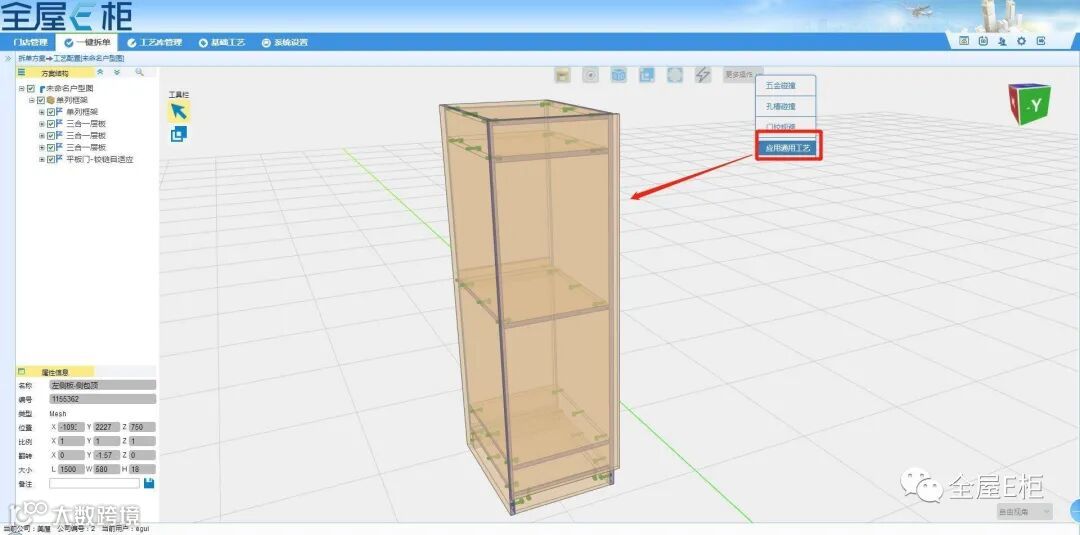

7.4应用通用工艺

把常用的布置方案、封边设置为通用工艺（即为默认工艺）。

使用酷家乐公库模型、自由画柜或者没有录入工艺到工艺库中的模型，可直接应用通用工艺即可快速配置生产工艺；

六、快捷键

1.“h”隐藏选中板件；

2.鼠标左键双击，居中最大化选中板件；

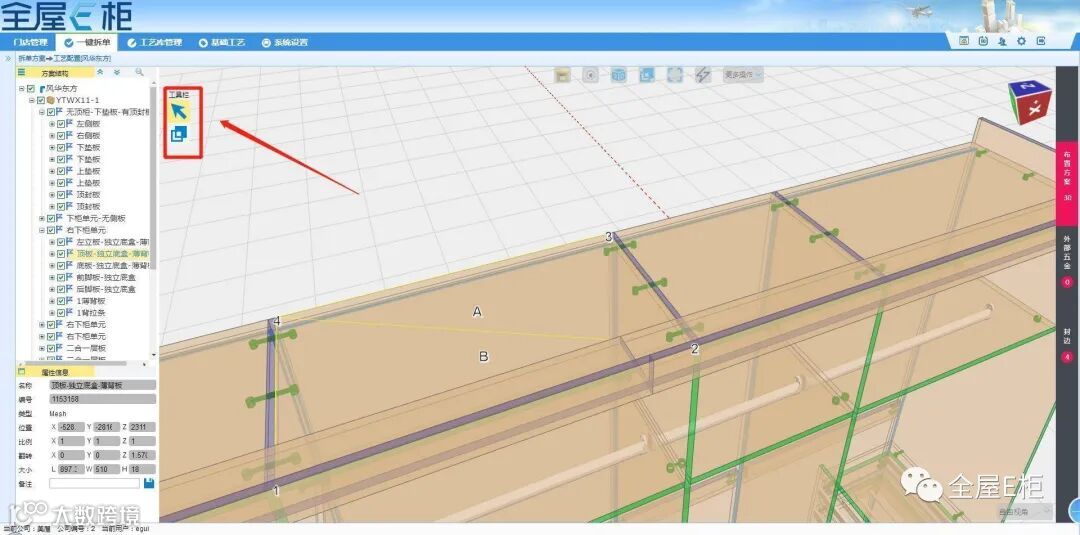

七、工具栏

1.选择，选择板件，以及显示所有板件；

2.显示相邻板件，只显示与选中板件相邻的板件，方便审核检查配置工艺；

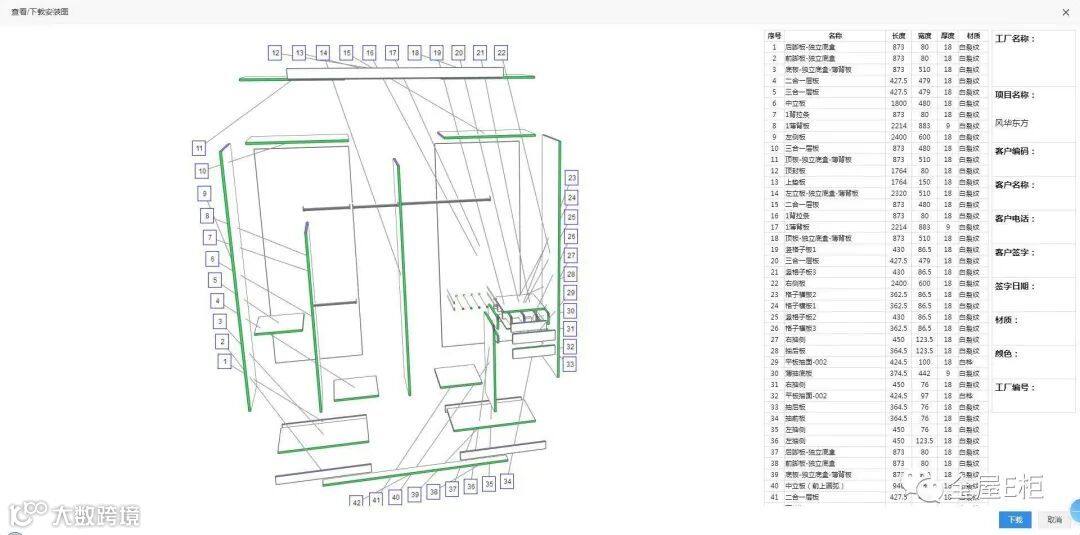

八、查看家具安装图

家具的板件关系，方便组装查看；

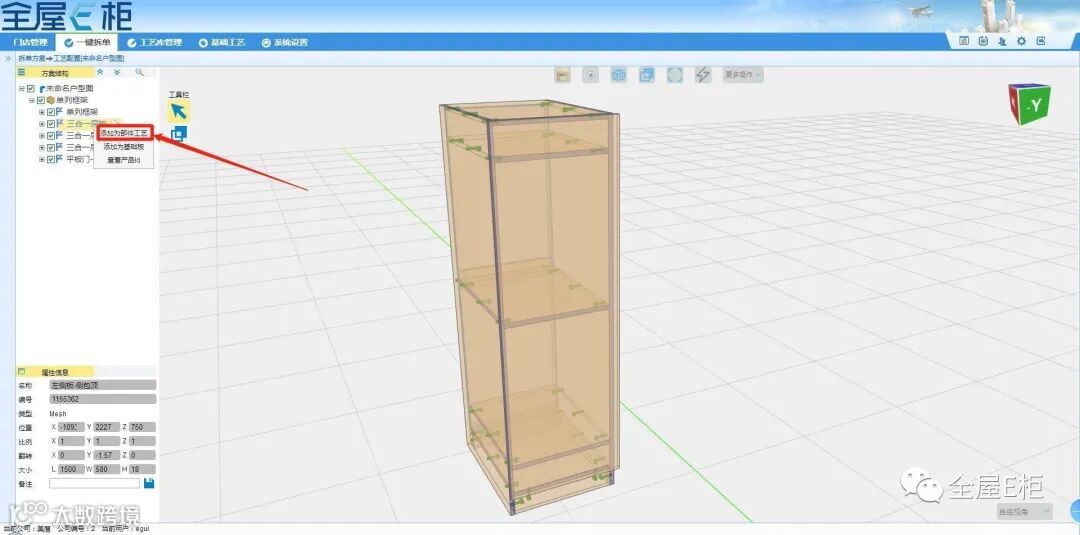

九、添加到部件工艺库

如部件以后常用到，可以配置工艺并且录入部件工艺库，以后修改工艺时即可直接适配，不需每次都配置工艺。

左侧模型树中，右键单击第二层级组件，选择“添加为部件工艺”；
