一、获取板件ID

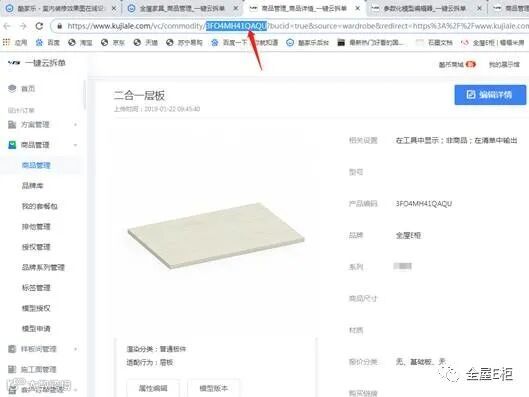

获取板件ID方法1

获取板件ID方法2

二、在全屋E柜拆单后台，可进行基础板维护—录入基础板ID和纹理方向设置。

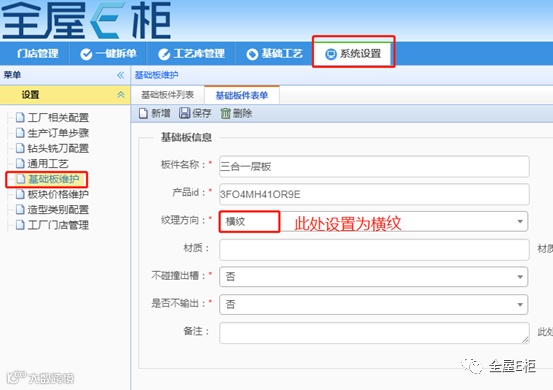

以三和一层板为例，设置为横纹情况下

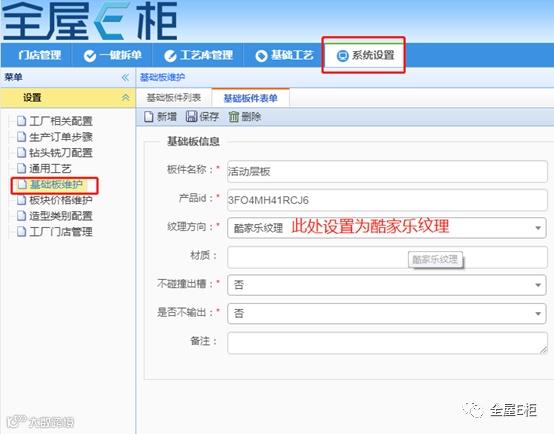

以活动层板为例，设置为酷家乐纹理情况下



三、酷家乐前端应用

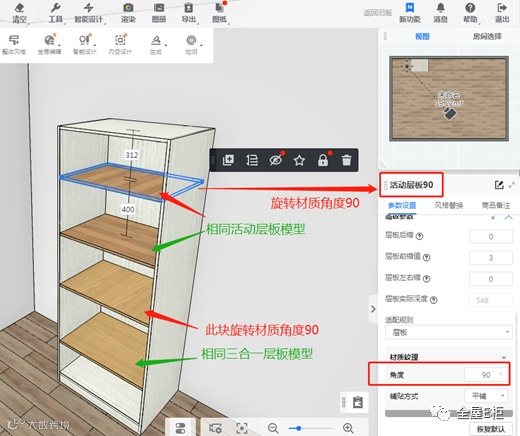

调入一块活动层板，调入第二块活动层板材质角度旋转90°

调入一块三合一层板，调入第二块活动层板材质角度旋转90°，如下图

四、拆单结果说明

1.选择酷家乐纹理的活动层板旋转材质90的会有竖纹标识，正常的为横纹标识。建议方法

2.选择设置为横纹的三合一层板，则会强制默认为横纹，不以旋转材质角度而动态标识。如果有前端修改材质角度的需求，基础板维护不建议设置为横纹，此处需要注意！

3.如果该基础板没有录入拆单系统—基础板维护，酷家乐前端不做任何材质角度修改（默认角度为0），则拆单也默认横纹标识，开料长为横纹方向。如果酷家乐前端旋转材质90°，则开料长宽会调转，默认横纹标识。



五、横纹、竖纹、无纹理、酷家乐纹理之区别

1.横纹和竖纹即材质有纹理要求，无纹理即材质无纹理要求。

2.横纹材质即拆单开料长度为纹理方向，竖纹材质即开料宽度为纹理方向。

3.无纹理则输出纹理列为空，排版优化软件可能旋转90°排料，以达到最大排版利用率。

4.酷家乐纹理则默认以酷家乐横纹为开料长，如果材质旋转角度90，拆单纹理标识位竖纹。

5.不做基础板维护情况下，则默认横纹为开料长，如果酷家乐前端进行材质角度修改90度，则开料长宽调转。

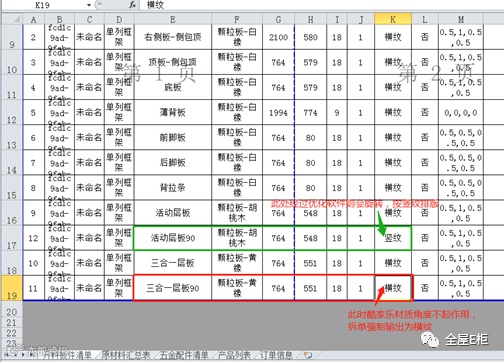

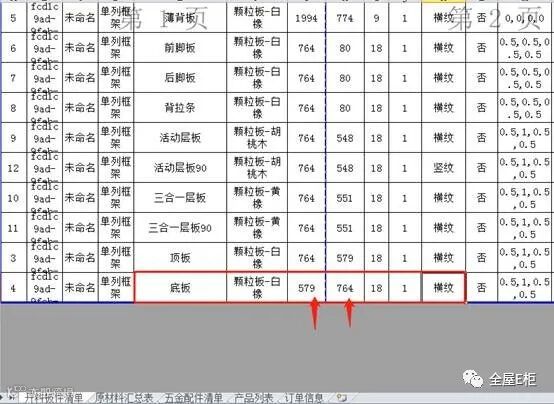

以上进行基础板维护1.2.3.点在料单体现效果如下：

六、材质录入方法

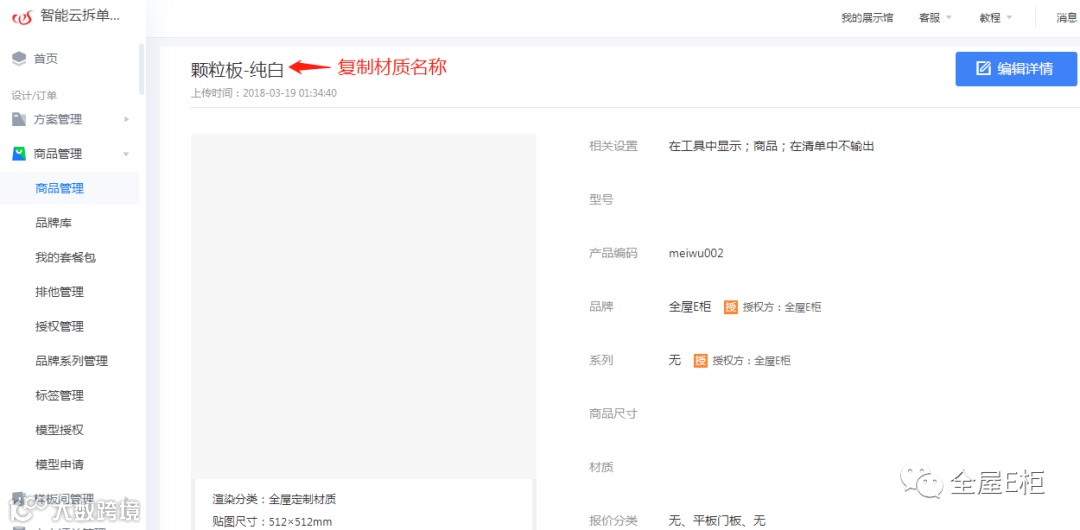

1.以材质为“颗粒板-纯白”设置为无纹理为例，在企业模型库--材质库打开对应材质，获取材质名称。

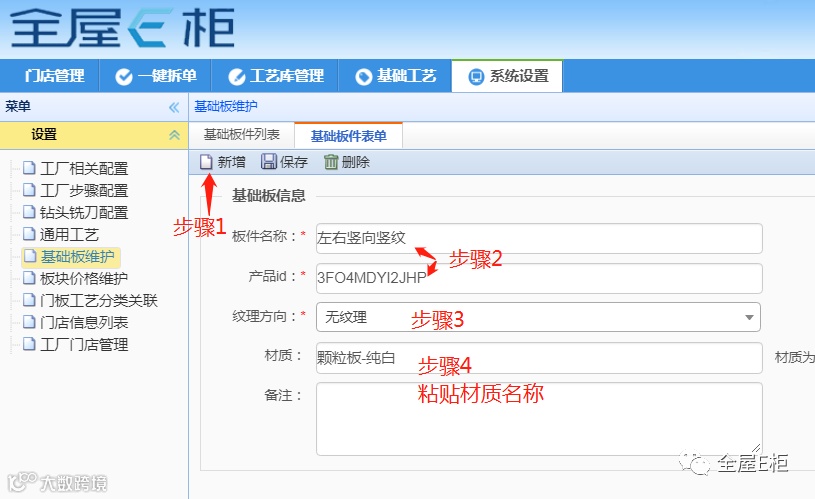

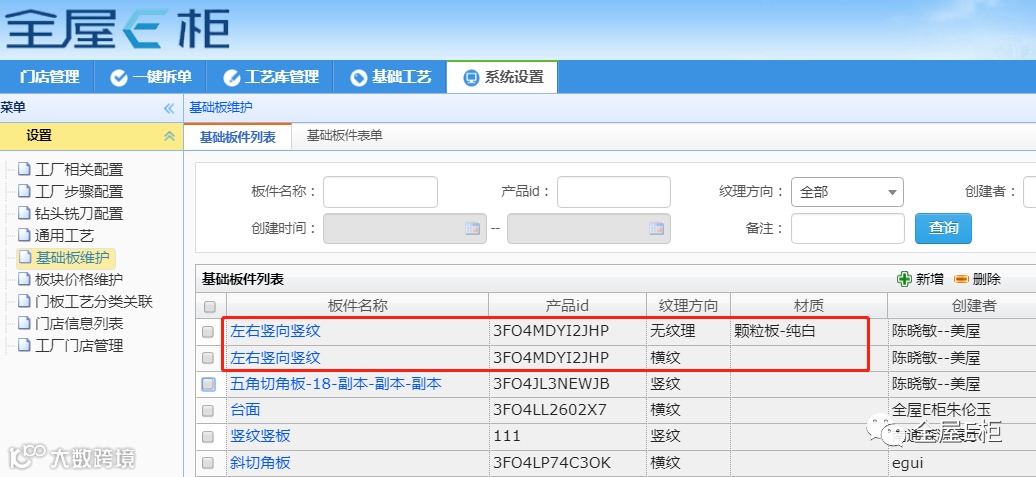

2.录入结果

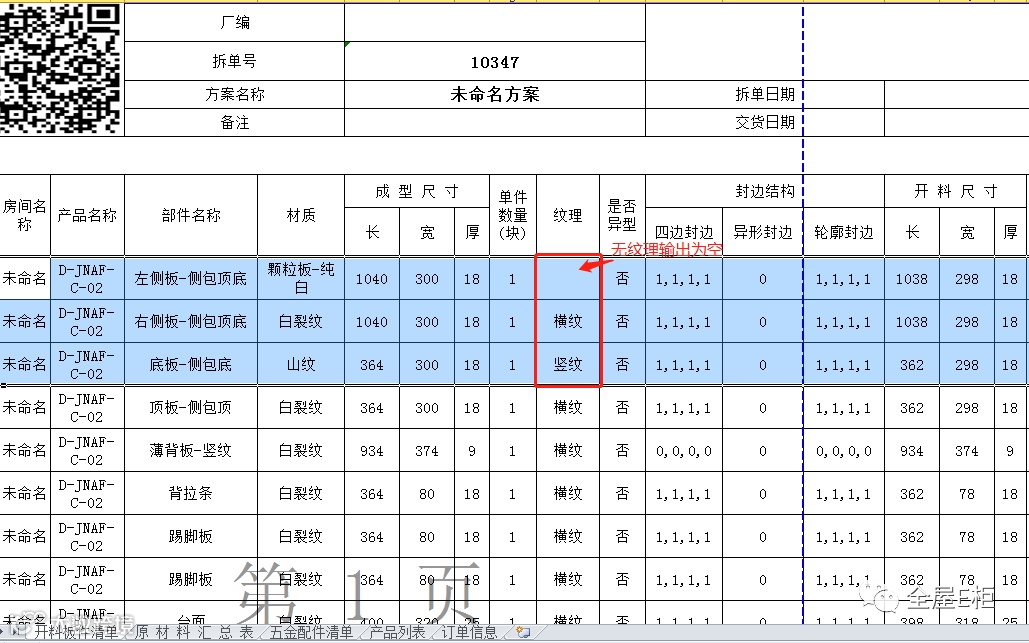

3.拆单效果
