#问题描述：

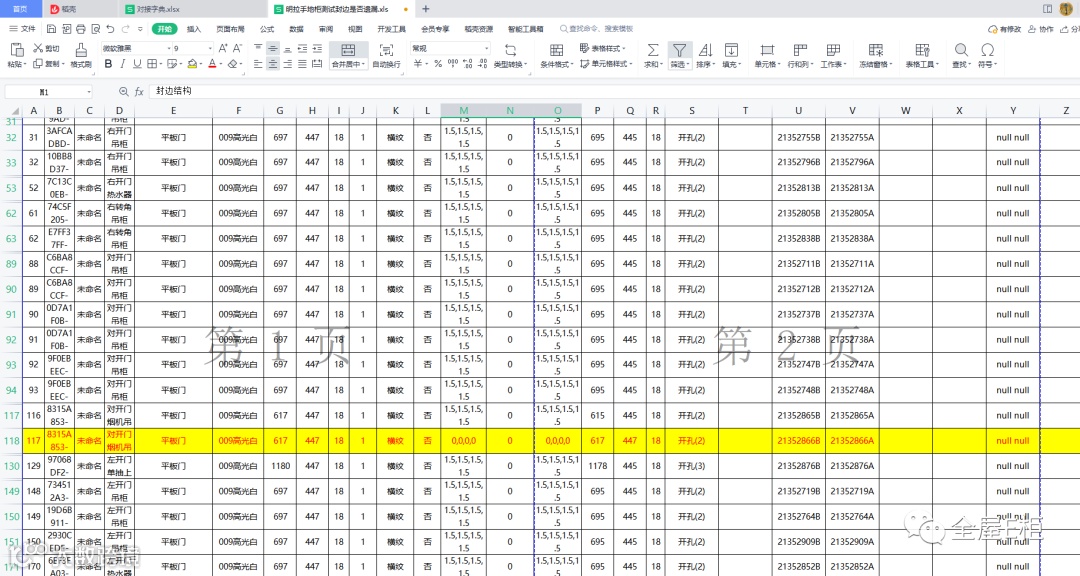

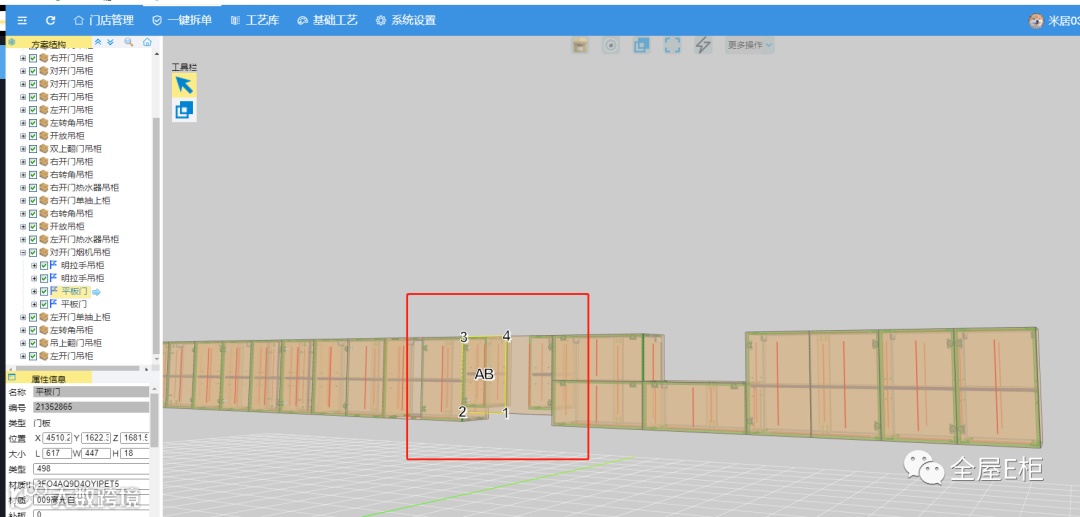

门板在审核工艺界面显示的纹理为竖纹，拆单后报表显示是横纹

#回复：

认知理解问题

1.你所描述“门板在审核工艺界面显示的纹理为竖纹”的“竖纹”，是对于三维空间来讲的“竖纹”，您可能这个门板竖着，纹理方向的线也是竖着，就认为这个纹理方向就是“竖纹”，其实不是的。

2.拆单软件中的横纹、竖纹，是相对于大板而言的横竖纹

首先，酷家乐参数化建模教程中也是建议板件长度方向平行纹理方向

其次，我们一般描述一块板的尺寸：

第一个值为平行纹理方向

第二个值为垂直纹理方向

第三个值为板厚

如我们描述一张原材料大板：2440*1220*18

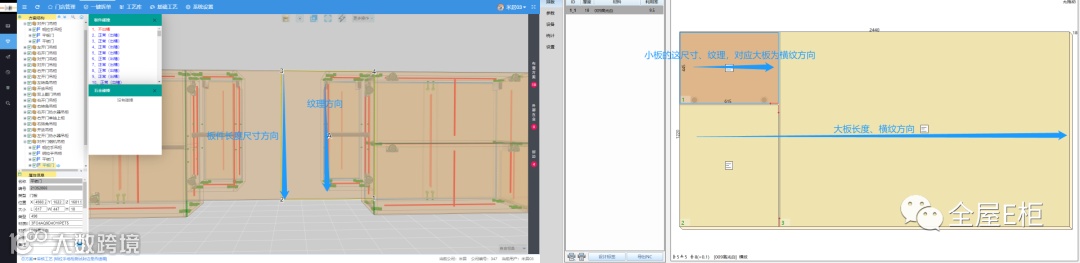

所以，对于这个门板的纹理方向，我们可以先看这个板件的尺寸：617*447*18，617为长度方向，审核工艺中我们可以看到纹理方向平行这个尺寸方向，那这个板放在原材料大板上，就是对应“横纹”方向

软件标识的纹理方向是小板对应大板的纹理方向
