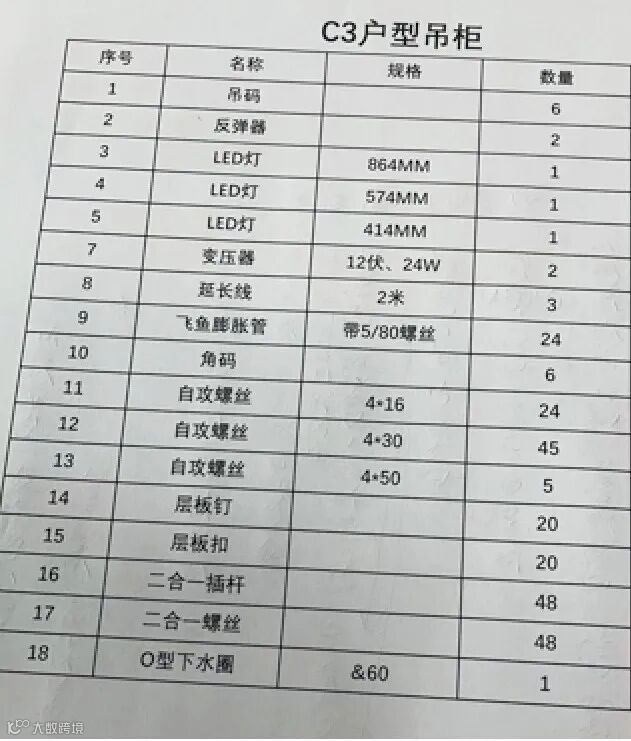

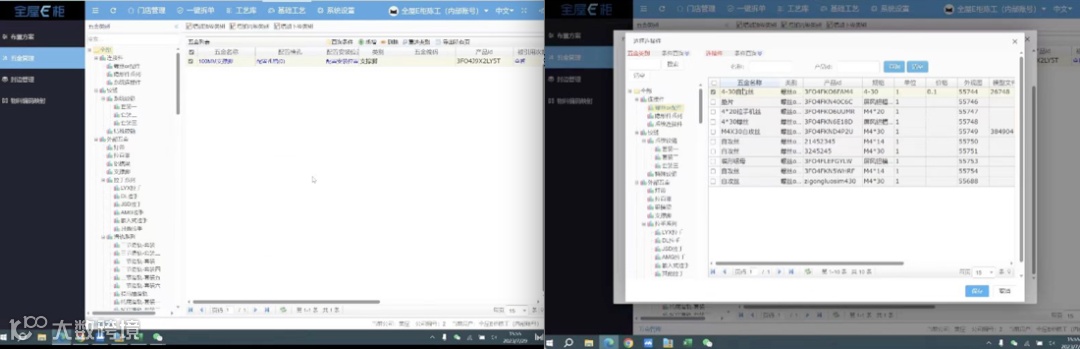

问题：老师，很多五金要手动加，这个怎么办

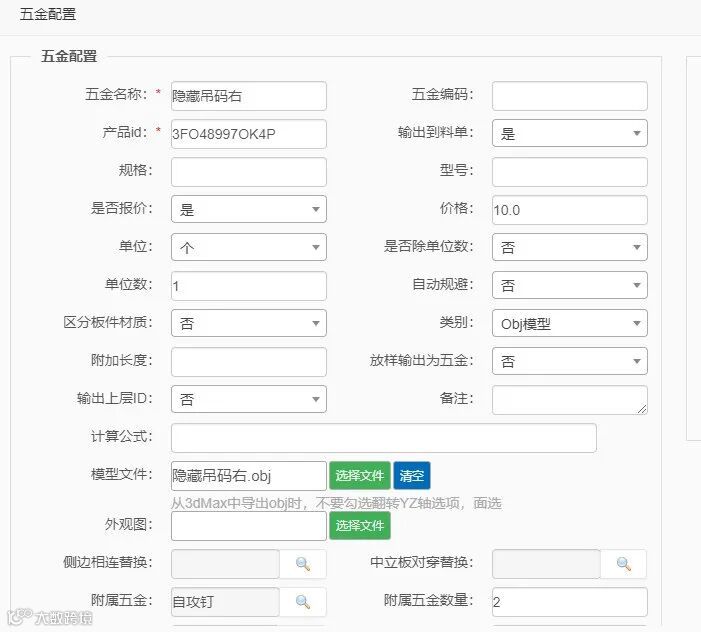

答：功能附属的五金辅料，可以用外部附属五金添加，例如吊码上面就要配自攻钉，和膨胀螺丝，但是这些没必要在模型中建，模型建一个吊码就OK了，小配件工艺添加，比较方便

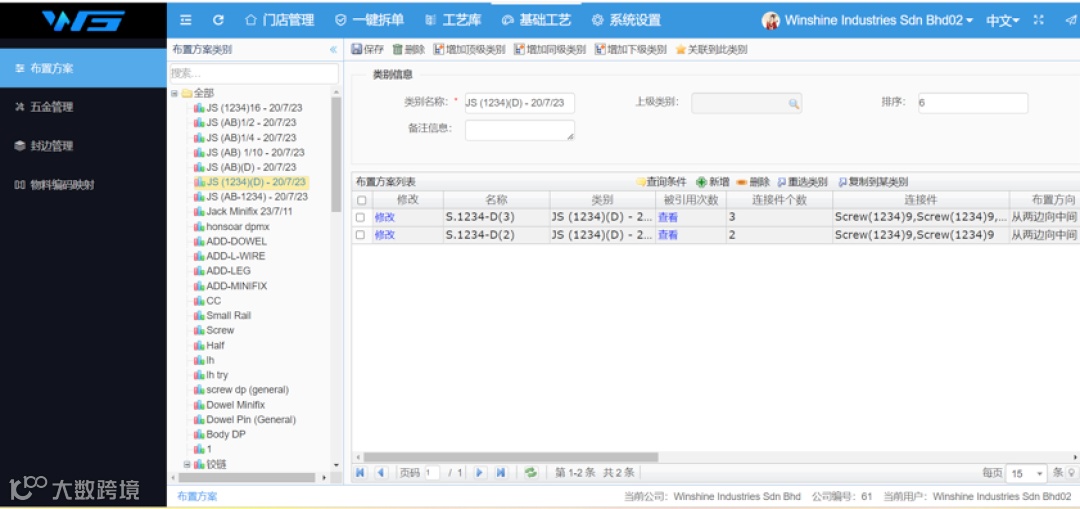

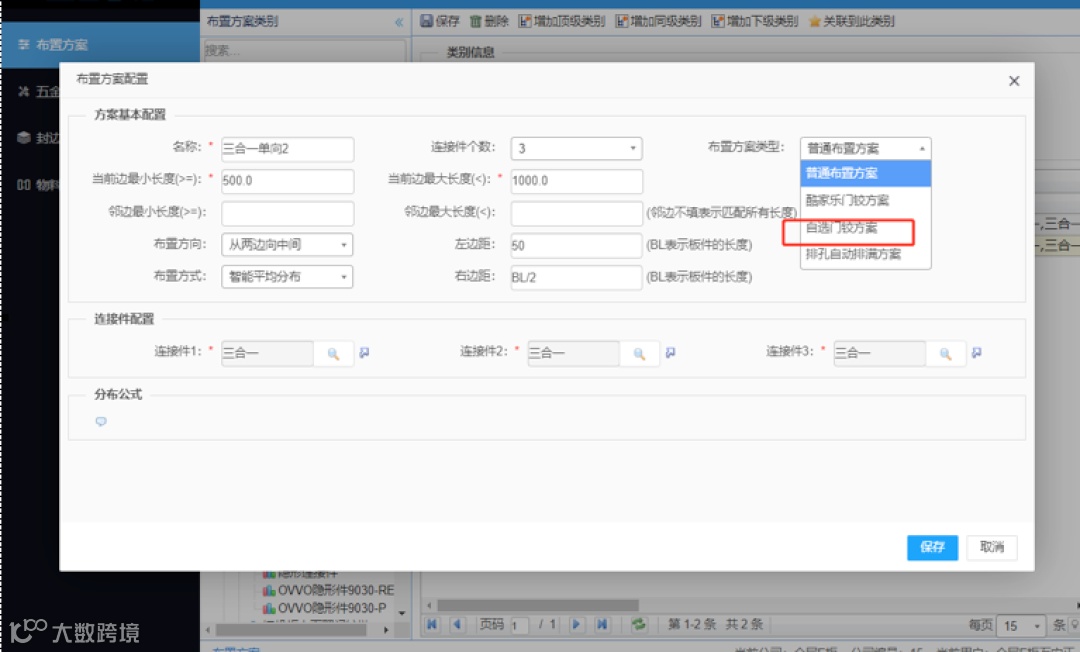

答：门板添加布置方案 这个布置方案类型要用自选门铰方案，因为门板和普通的板件有类型的区别

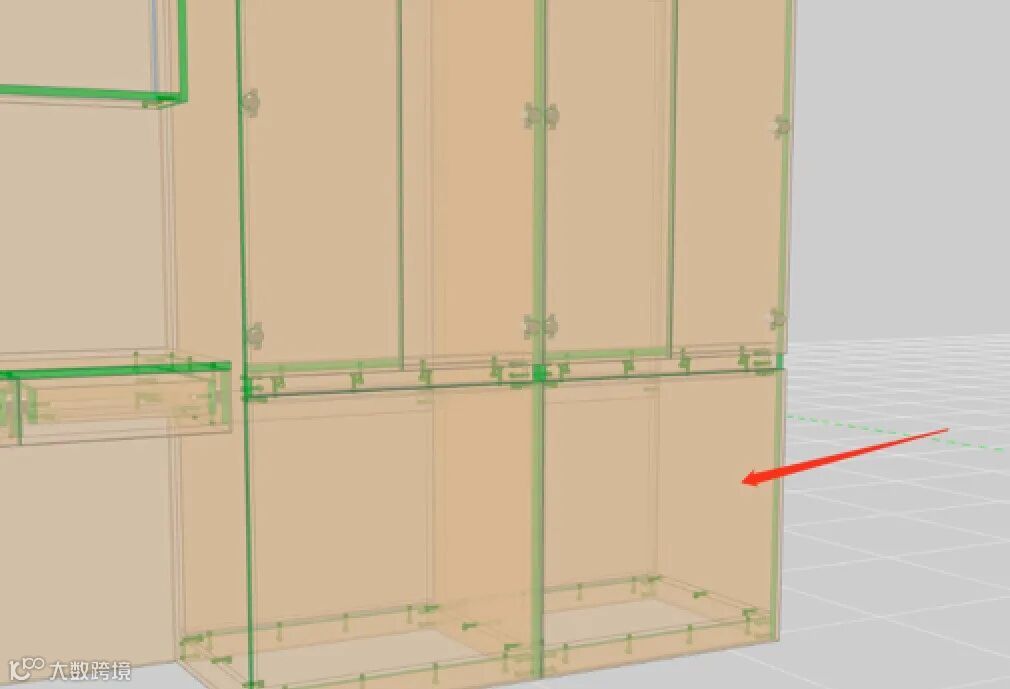

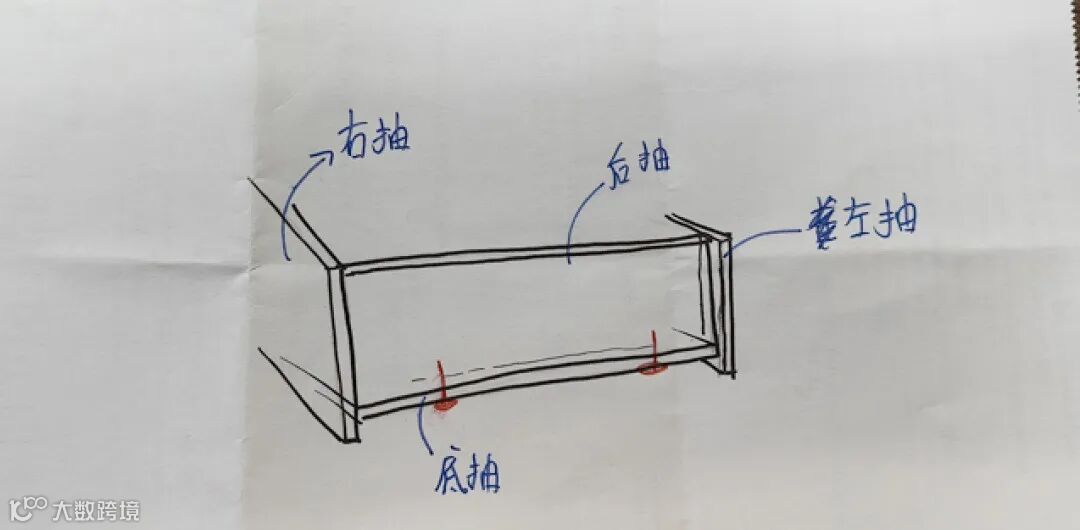

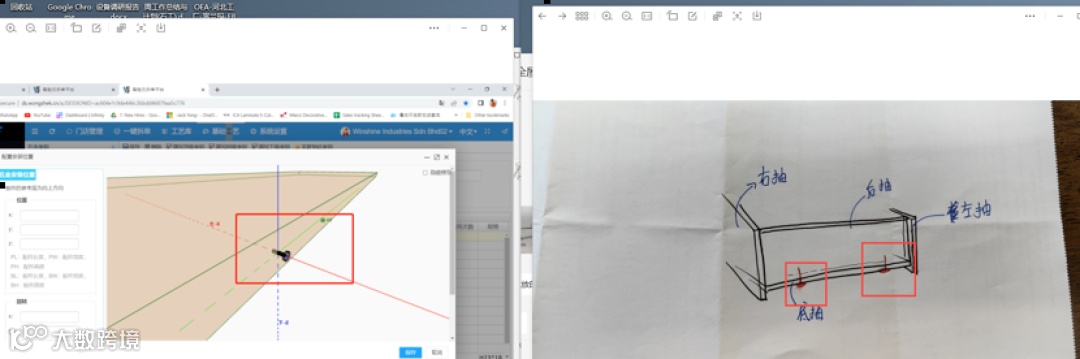

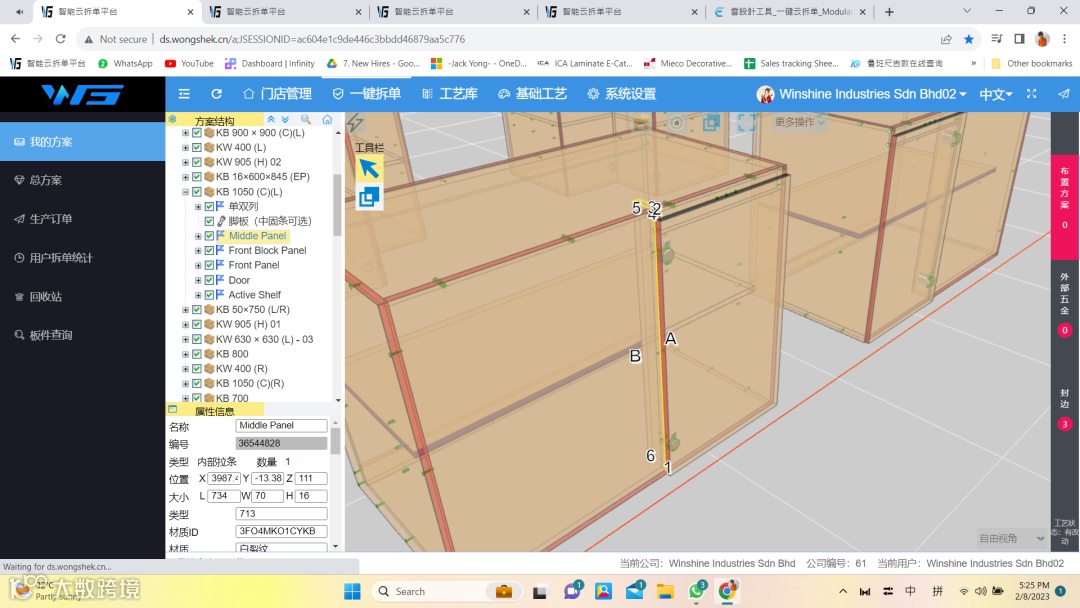

关：老师，这个是后抽板，我需要从底抽(9m厚)开螺丝去后抽(16mm)，
问：可是我在里面调了他没有出现
答：9厘板是不出孔的
问：可以调吗？如果没有螺丝 如果长了或者太重没有螺丝控制会抽底会垂下，左右我们有开槽

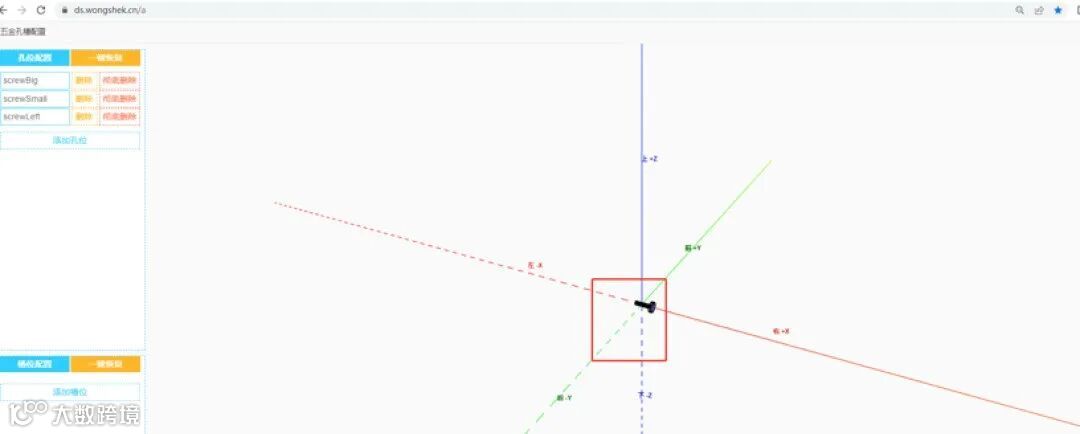

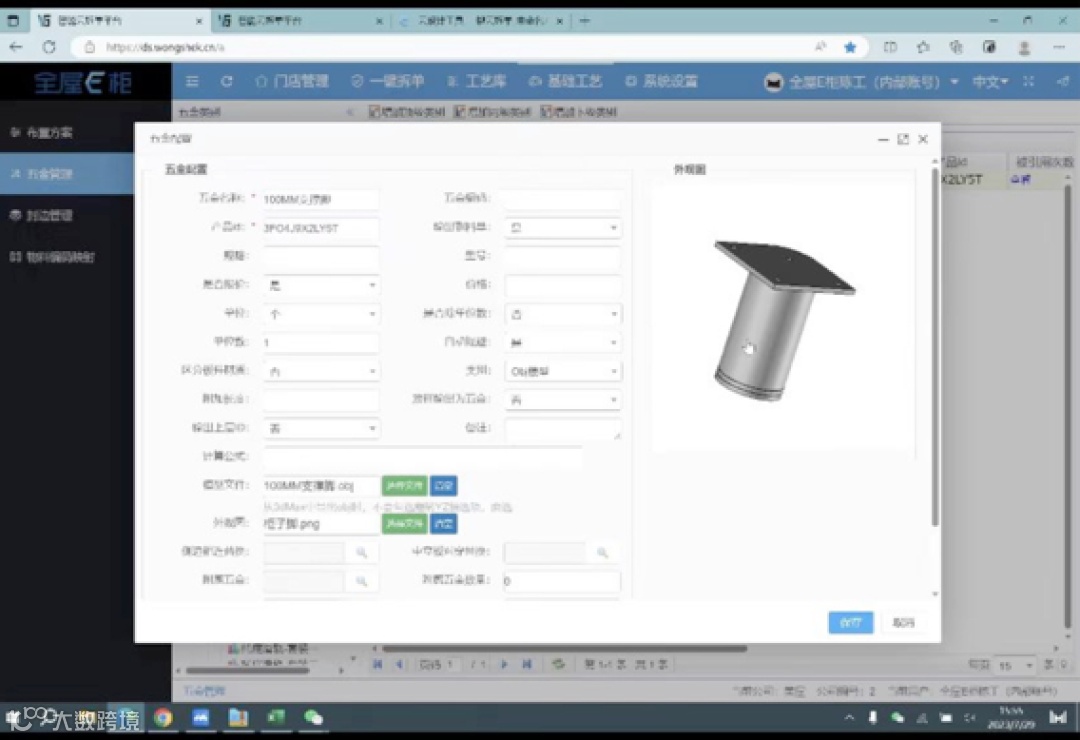

答：你的孔方向不对，需要改方向，方向可以参照上午的Screw（AB）1/4这个五金的方向
问：我是从后抽放的，后抽的下面
答：我知道，是你这个五金的方向不对现在就是这样的，需要更改五金方向

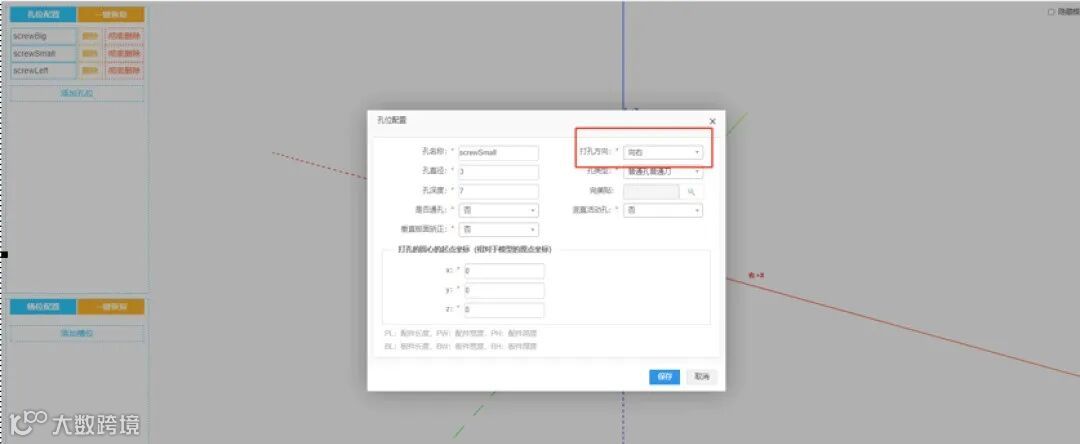

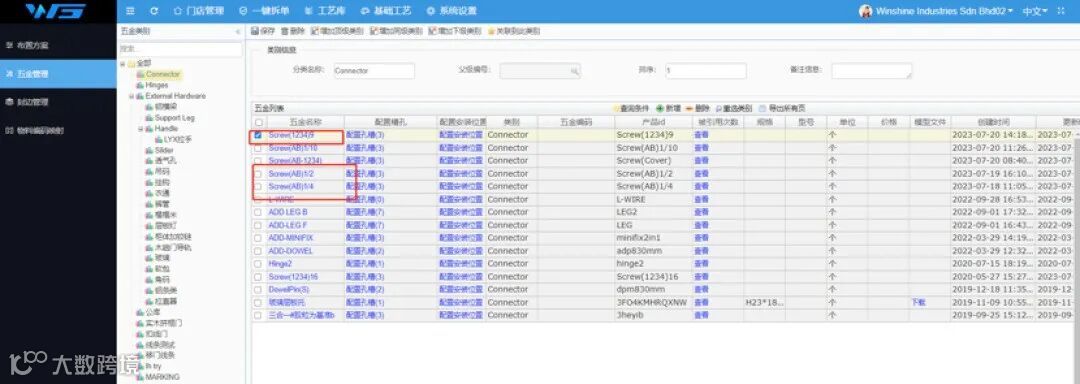

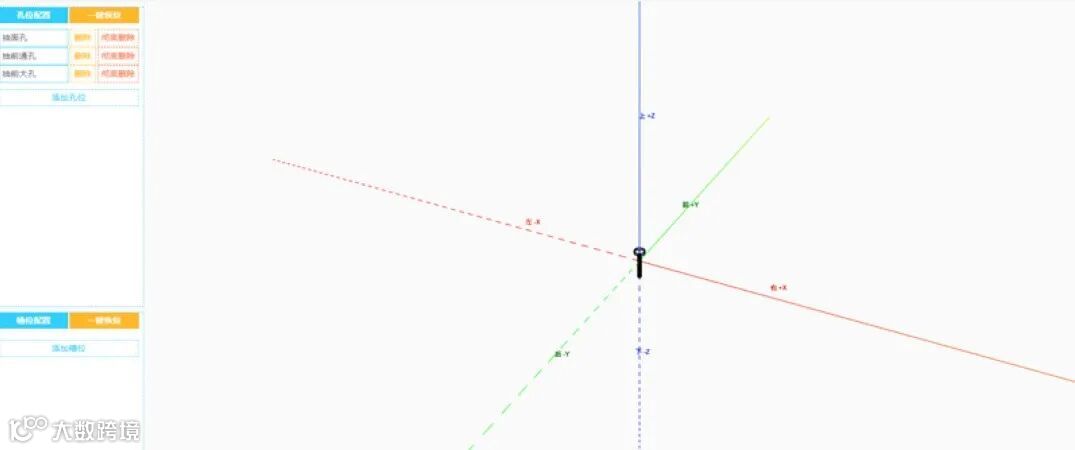

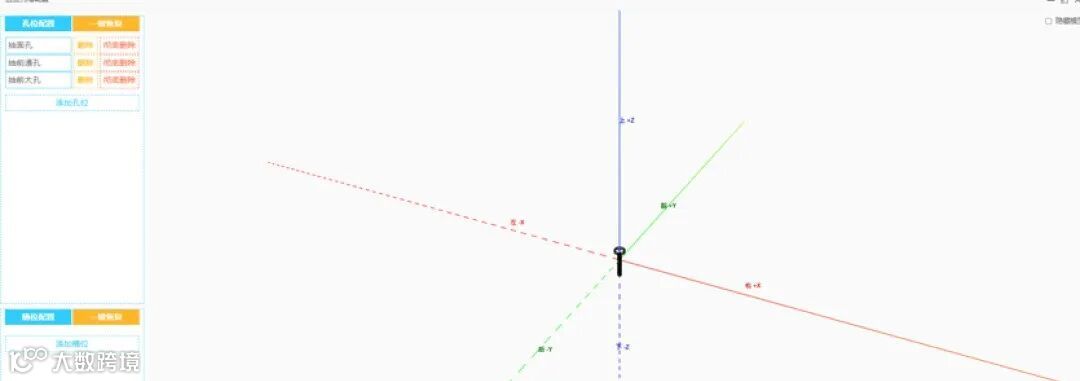

问：这个是方向 打孔方向不能为左右 要为上或者下 你可以看看你的Screw（AB）1/4这个五金，要像这样的方向才行
问：右边是你要的，左边是现在的，你看能一样吗？这个才是最终要出孔的样子，你去看看你这个的出孔方向是什么样的

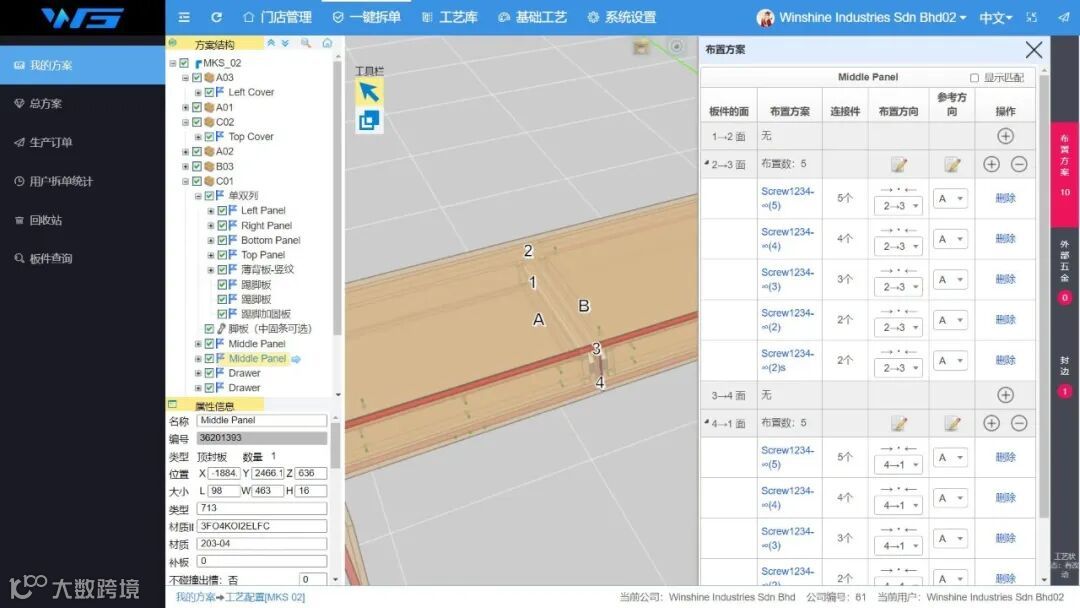

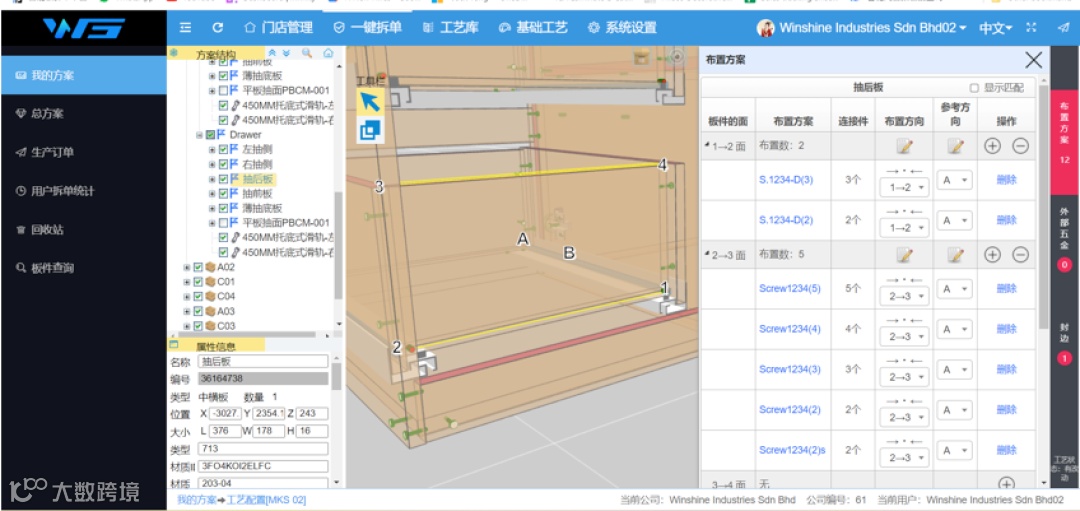

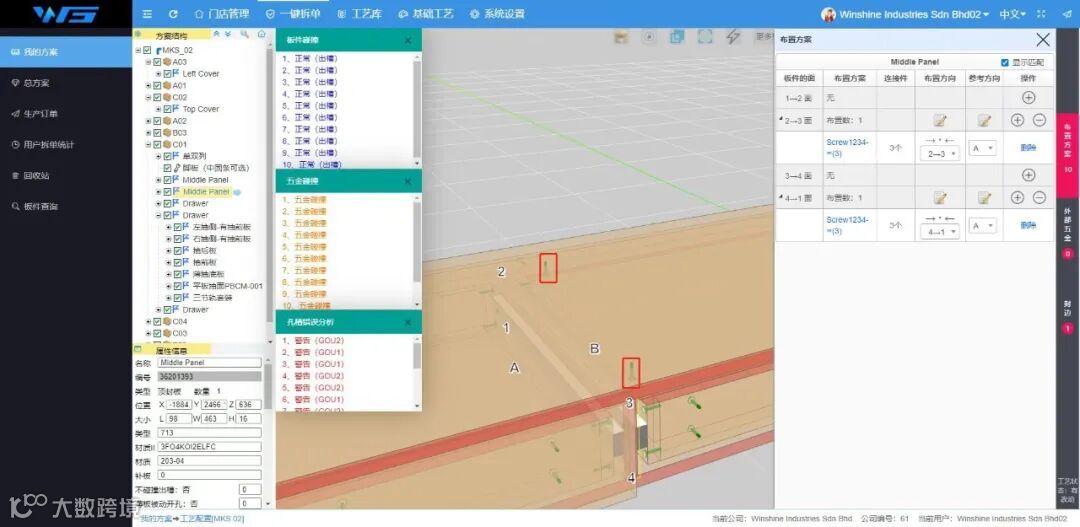

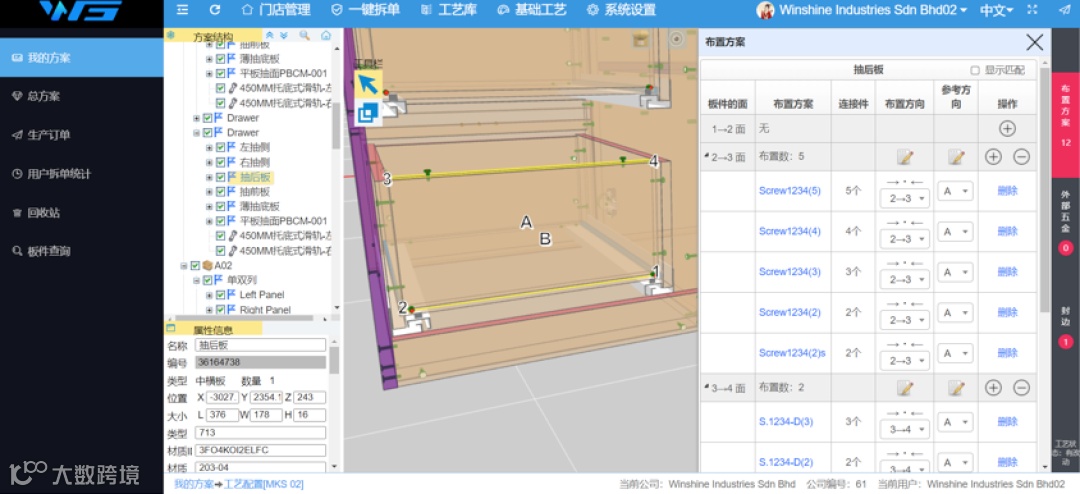

问：你看我3-4是可以的哦，可是去1-2就不能
答：3-4是左右链接是可以，但是你抽底和抽后链接是上下那就不行了

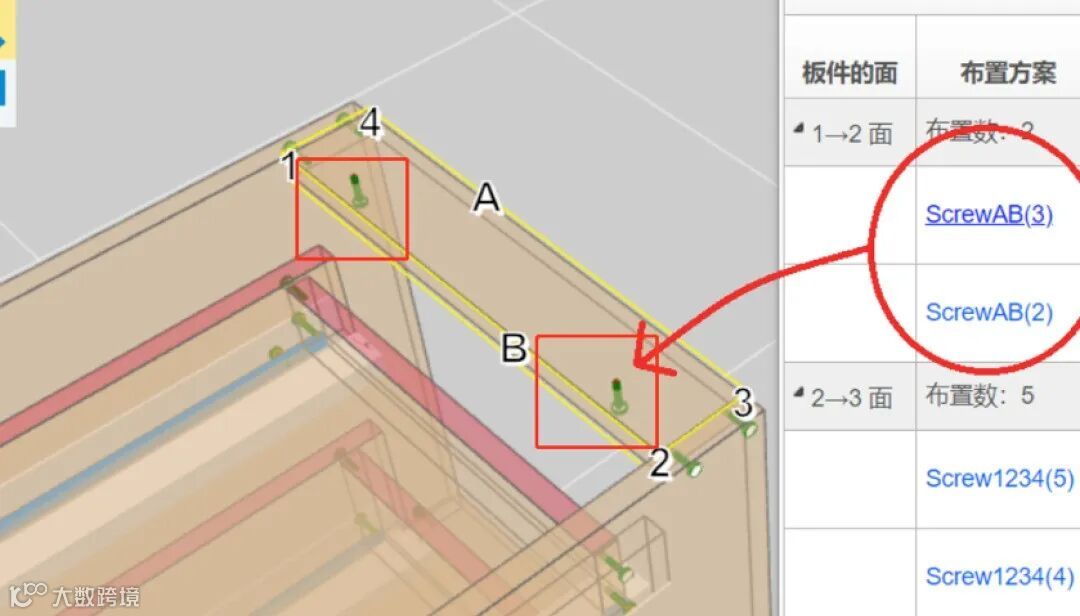

第一个标记的是现在抽底的连接件方向不对，你可以参考下面标记的2个

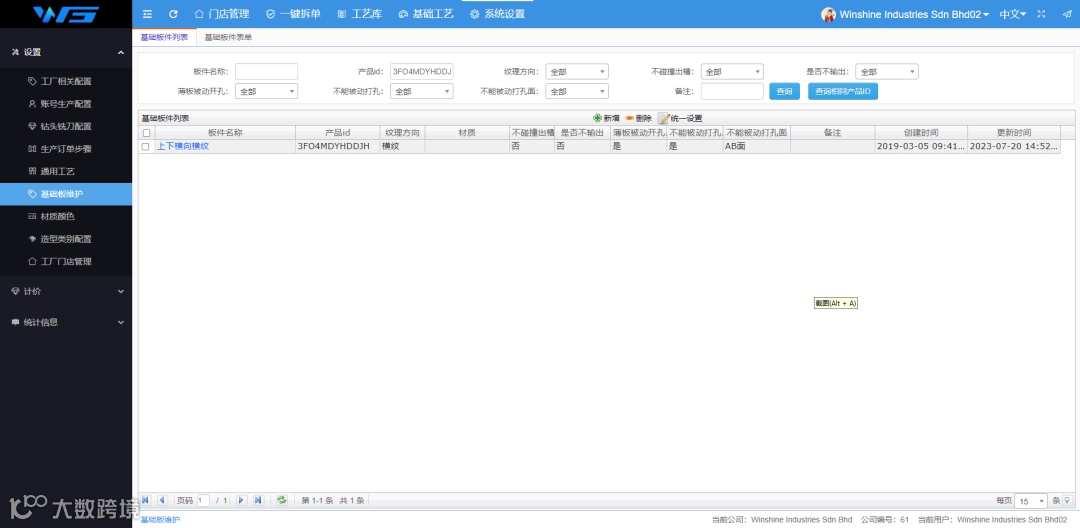

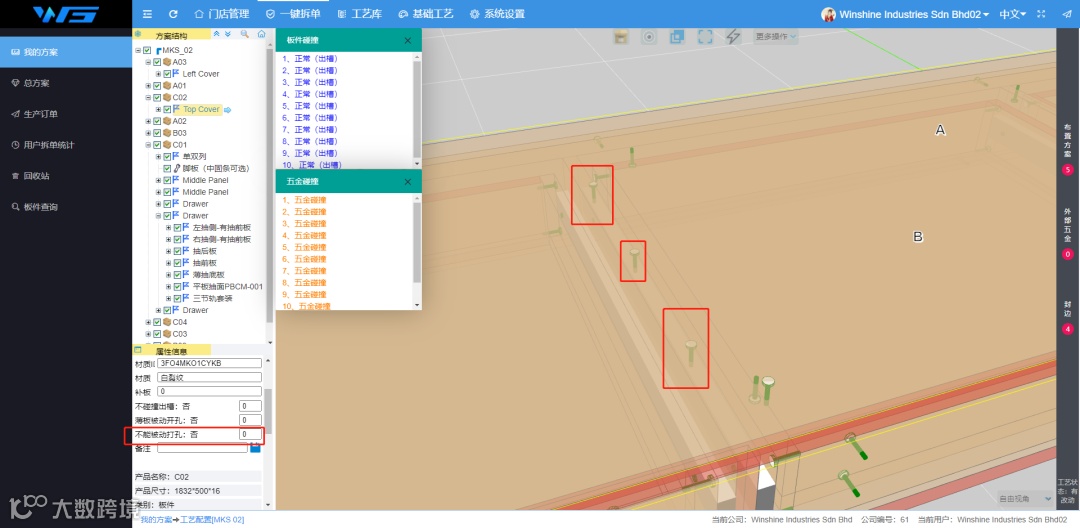

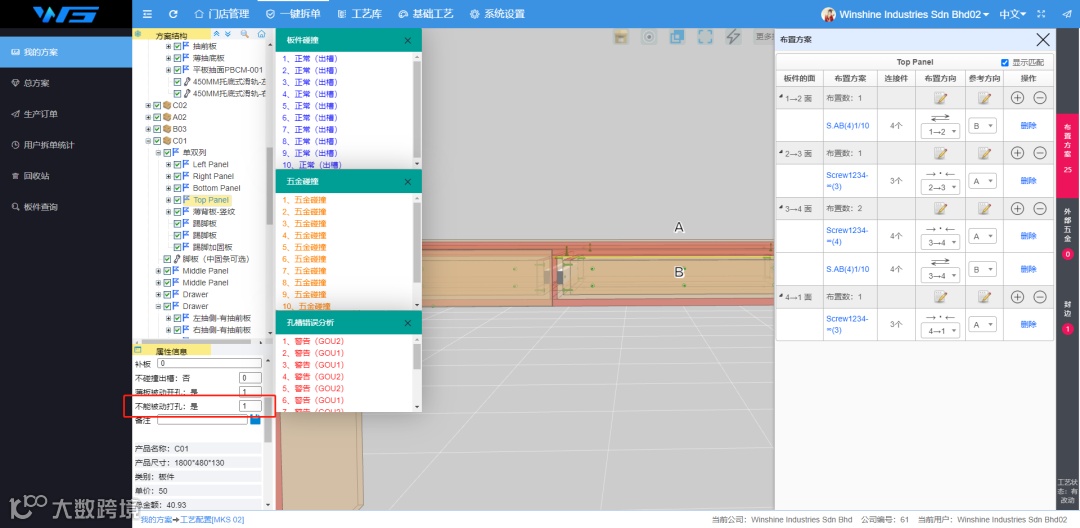

答：你的这块板件设置了不能被动打孔，所以孔没出来
问：这个中立照理来说应该会有工艺出现，可是现在没有的哦，为何会这样呢？？
答：这两个就是输出的孔位
设置回来可以被动打孔就可以了
这个地方，需要点击板件手调

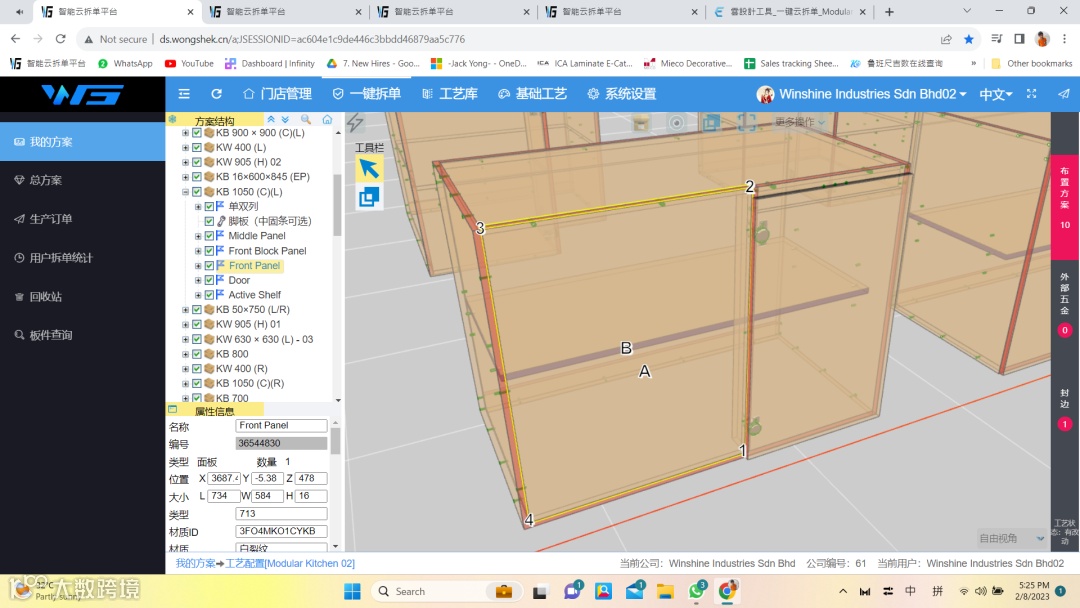

老师，1-6 和 5-4 放不到布置方案

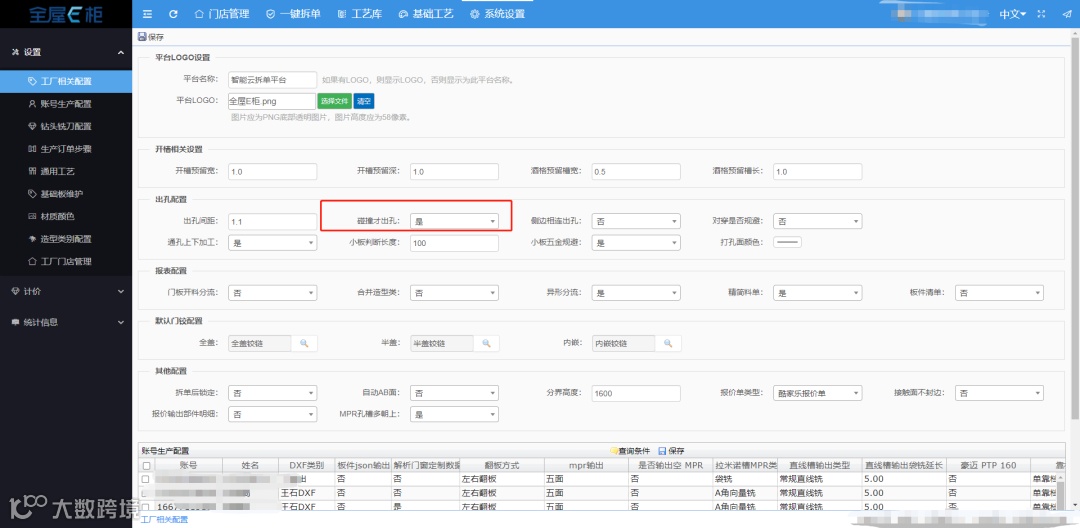

答：是不是设置了碰撞才出孔
问：距离很远怎么样碰撞呢？
答：如果设置了是就需要有板件碰撞才会出来孔，前面有一个出孔间距控制碰撞的距离
你这里没有配孔，还是这个板件设置了不能被动打孔的问题
可在这里把设置改回来
问：每次我都找不到板件

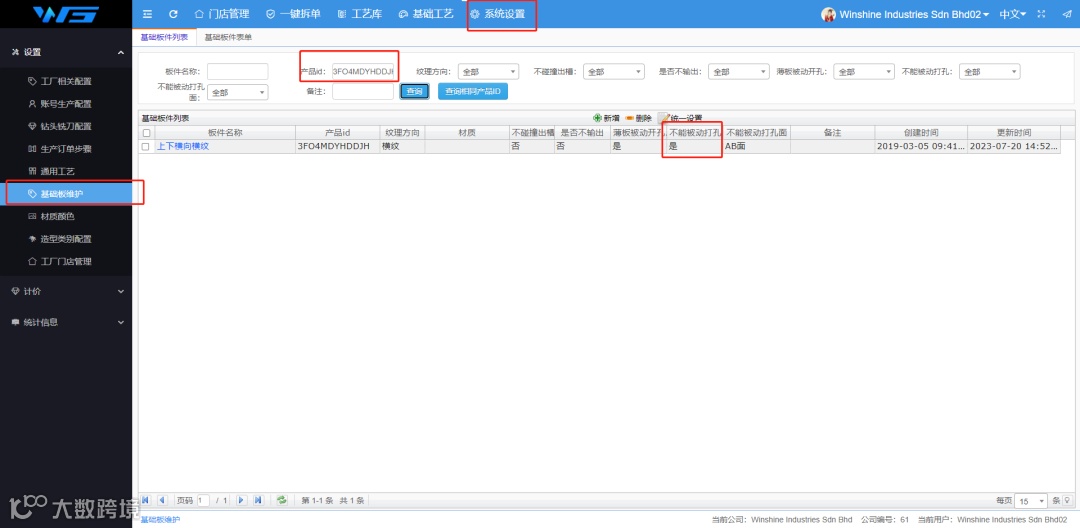

答：之前可以现在不行是因为你们自己在7/20号修改了板件属性不碰撞出孔，到前端设计的地方点一下保存

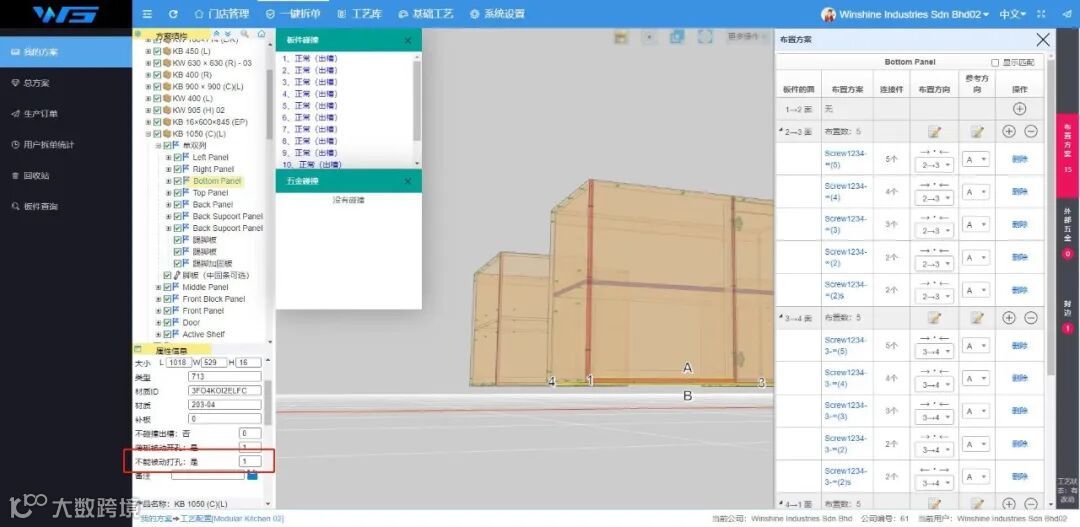

先点击底板把不被动出孔那一栏改成0
问：老师们麻烦看看，酷家乐里面导出来的表格为什么会有那么多完成尺寸跟开料尺寸扣尺问题？标黄色的是18板只减1个毫的，标红色的是9mm板减2个毫的。
答：看你的方案里面门板和抽面封边应该是用了带预铣的封边，9厘是你给了 封边他自然就扣减2个厘了
答：9厘的板件默认都没有给封边，现在看起来是审核工艺的时候手动添加了，
抽屉底板是模型库里的给加上封边了，我已去除，本来要重新上传文件拆单，我进入方案里帮你把抽底板的封边去除了，你重新点一次拆单就行。门板那个，就像石工说的，你们选的封边给了预铣值0.5，一条边0.5两条边就多了1mm，至于这个预铣工艺是不是你们需要的就不清楚了，你们需要确认下
问：这个抽屉我这边是要在前端重新添加抽屉？然后再重新导出数据？
答：可以不用，再点击一次拆单按钮，重新拆一下就行，导出料单要是抽底板正确了就可以了
问：那18板这个尺寸是怎么回事？开料尺寸应该是减两个毫米吧！
答 ：这个本身并没有错。要先确认你们工厂是否有门板封边需要预铣的做法，有预铣的话值是多少（现在是0.5），没有的话再调整；
不需要预铣的话在这里改，改完保存。之后重新拆一下单，导出料单看看是否正确。

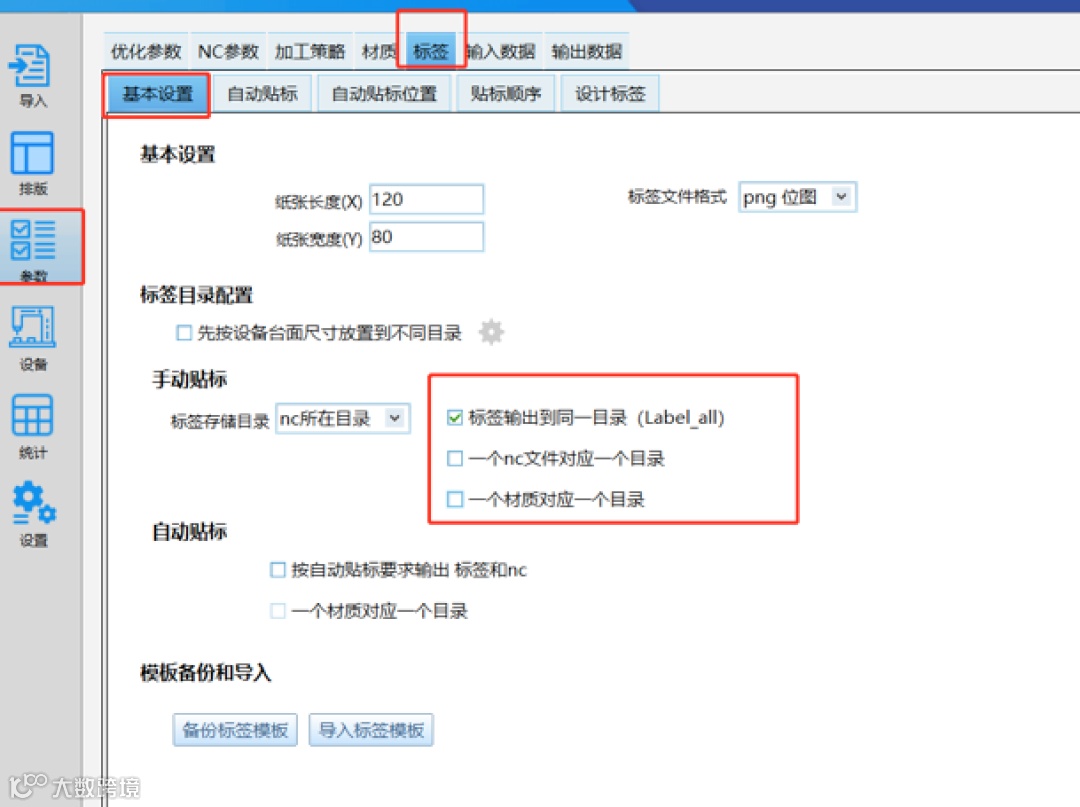

问：现在优化出来的标签是9mm板都在一个文件18mm板都在一个文件，要怎么设置才能开料的时候每一块都有单独的文件。现在都在一个文件里标签有点乱
答：可以这样设置

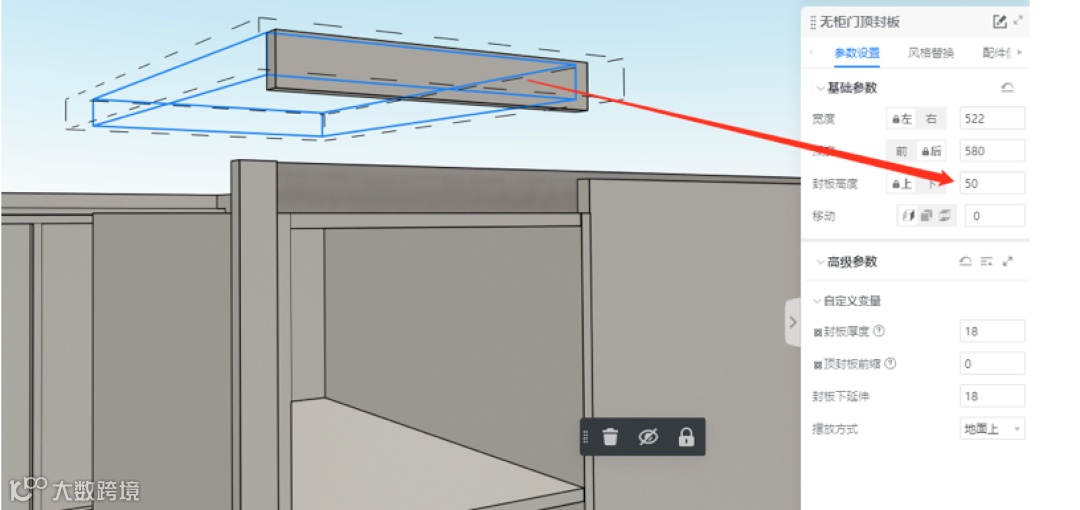

问：这个是不是模型有问题，尺寸明明是50mm的高，但模型实际要高2公分左右。

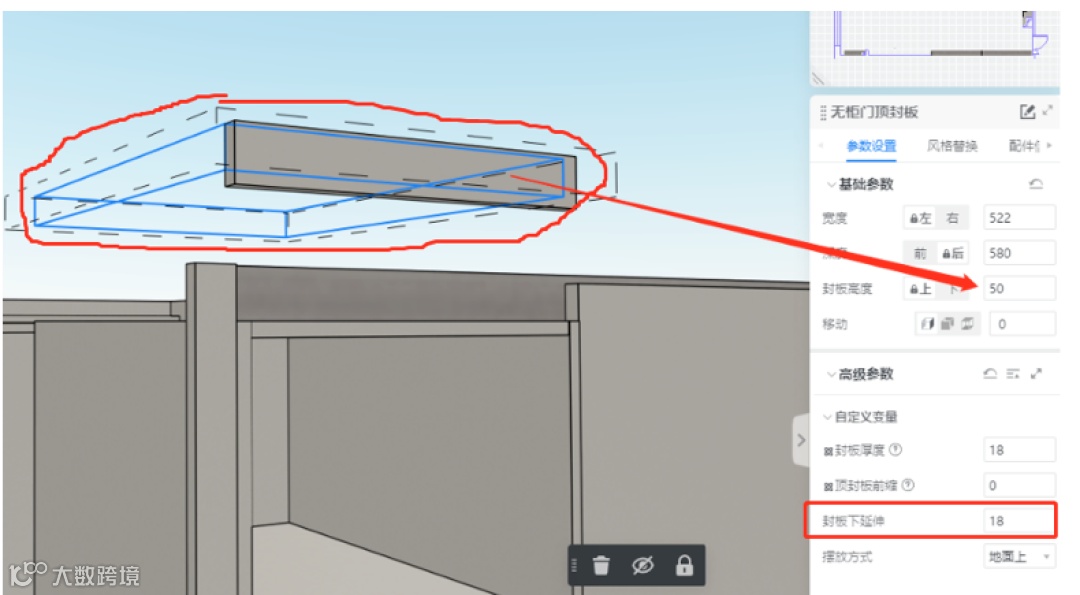

答：是这个模型这个参数，有一个下延伸18。上面的高度50，只是值蓝色的框框，也就是模型框高度50

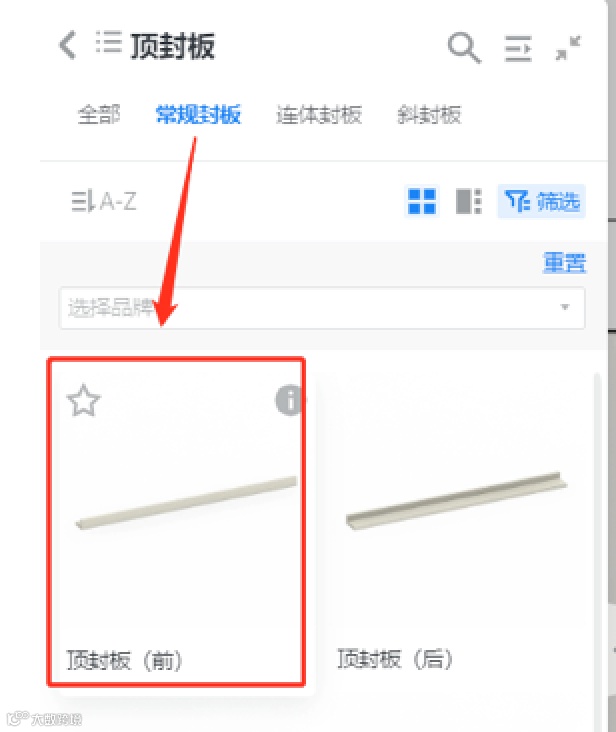

答：封板不需要下延伸的话，将参数中的18改为0，或者换成这个常规顶封板即可
