无人产线（全自动连线）标签显示板件朝向及靠档的封边标识

(一)需求背景

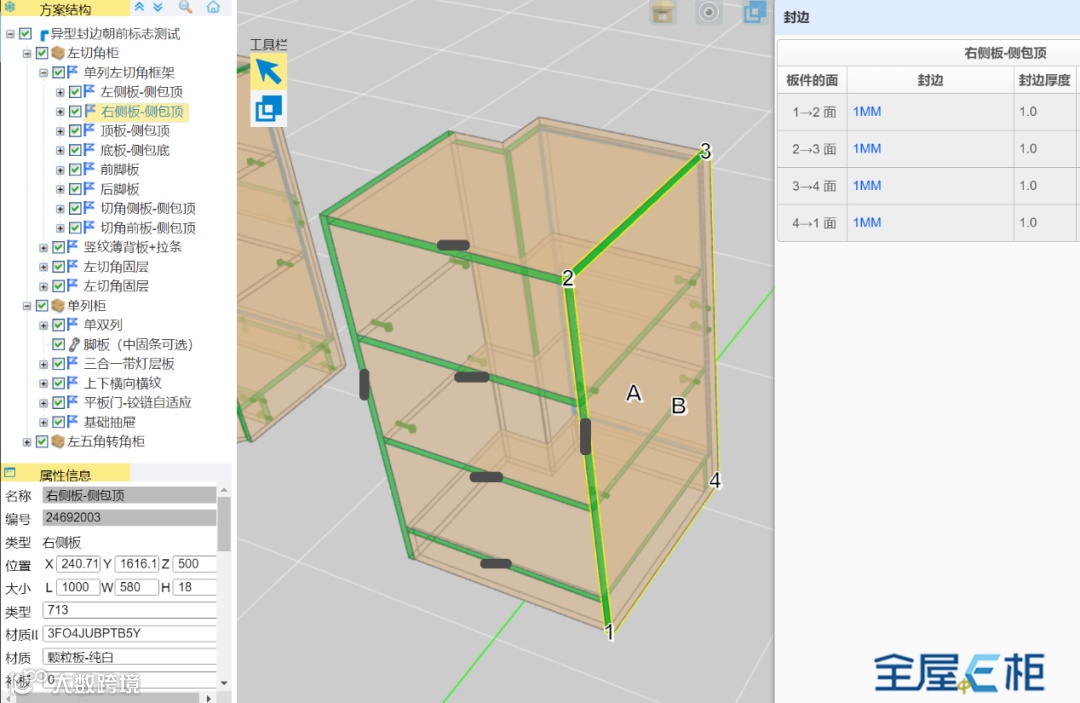

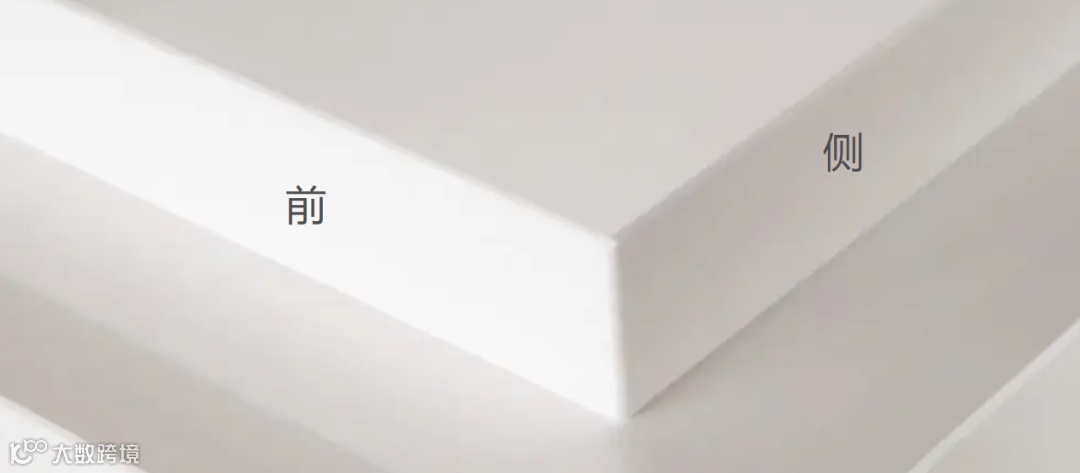

在板件四边封边都为1mm（同厚度）的情况下，开完料到达封边工位，为了能快速区分哪条边是柜体前边（见光边），从而在封边时就可以先封两侧，再封前见光边盖着侧边封边厚度，前面就看不到封边厚度，使得柜体安装完封边更美观。



(二)设置步骤

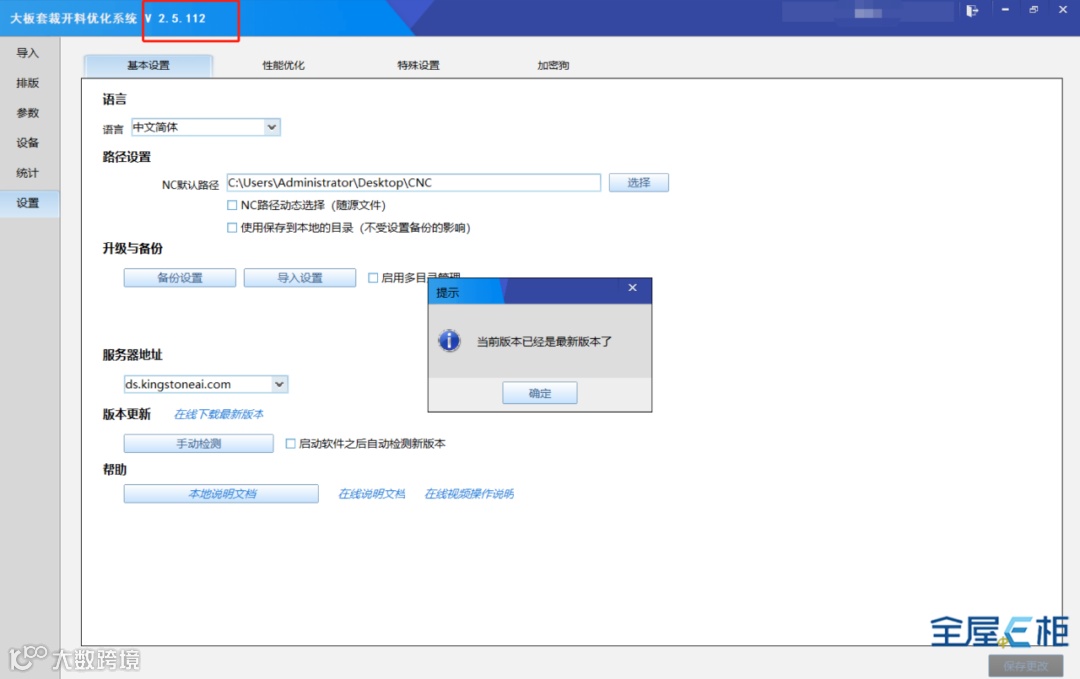

1.将大板套裁优化软件更新到最新版本（V2.5.112或以上）

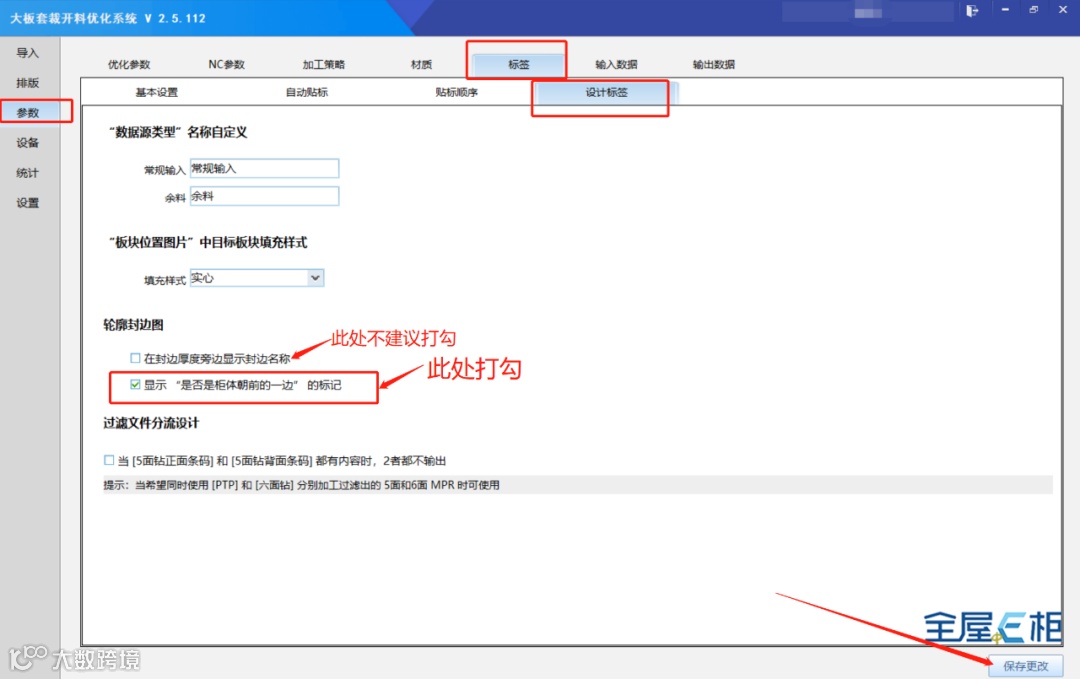

2.在 "参数->标签->设计标签" 页面下，勾选 "是否是柜体朝前的一边" 的标记

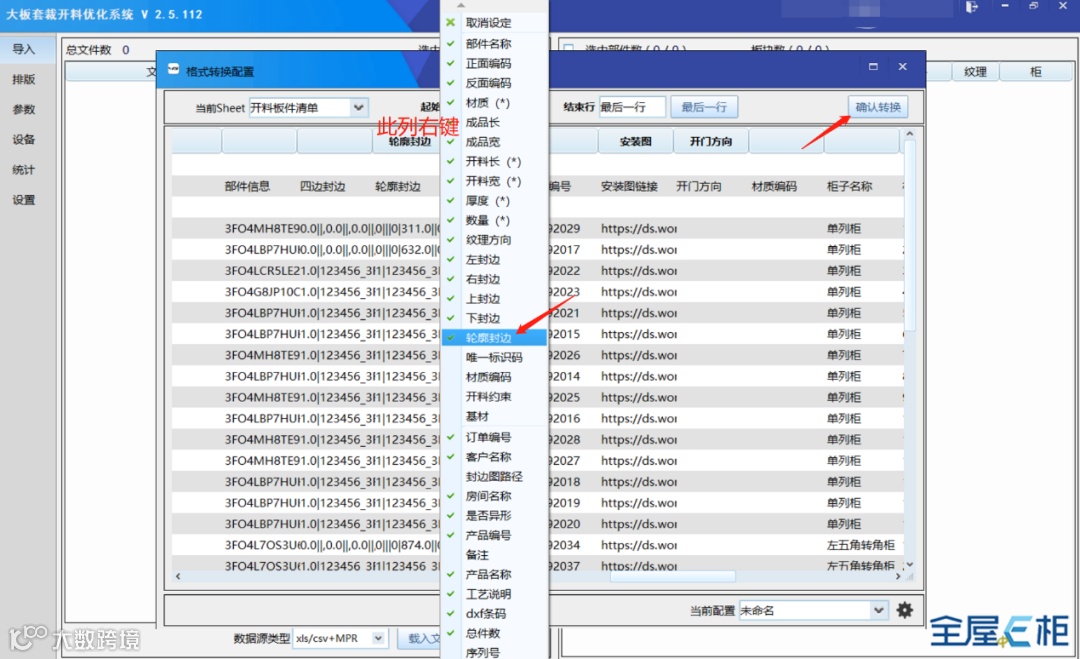

3.导入料单，选择轮廓封边（信息比较详细的那一列），右键，轮廓封边确定转换，并点击优化排版

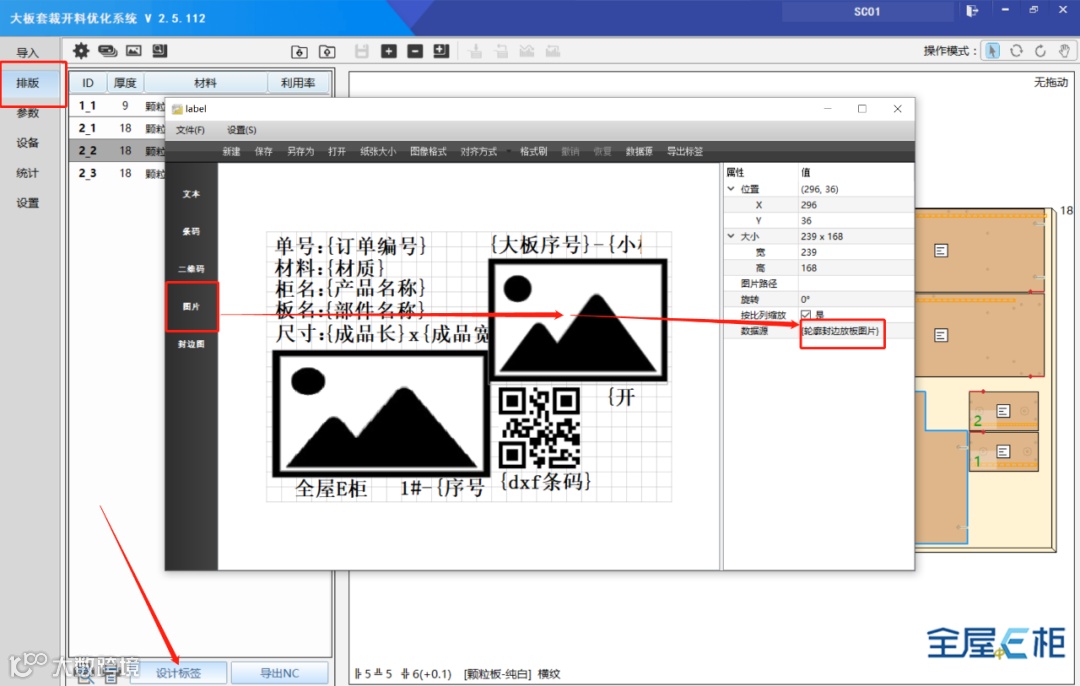

4."排版->设计标签" 页面下，添加图片，数据源选择【轮廓封边放板图】

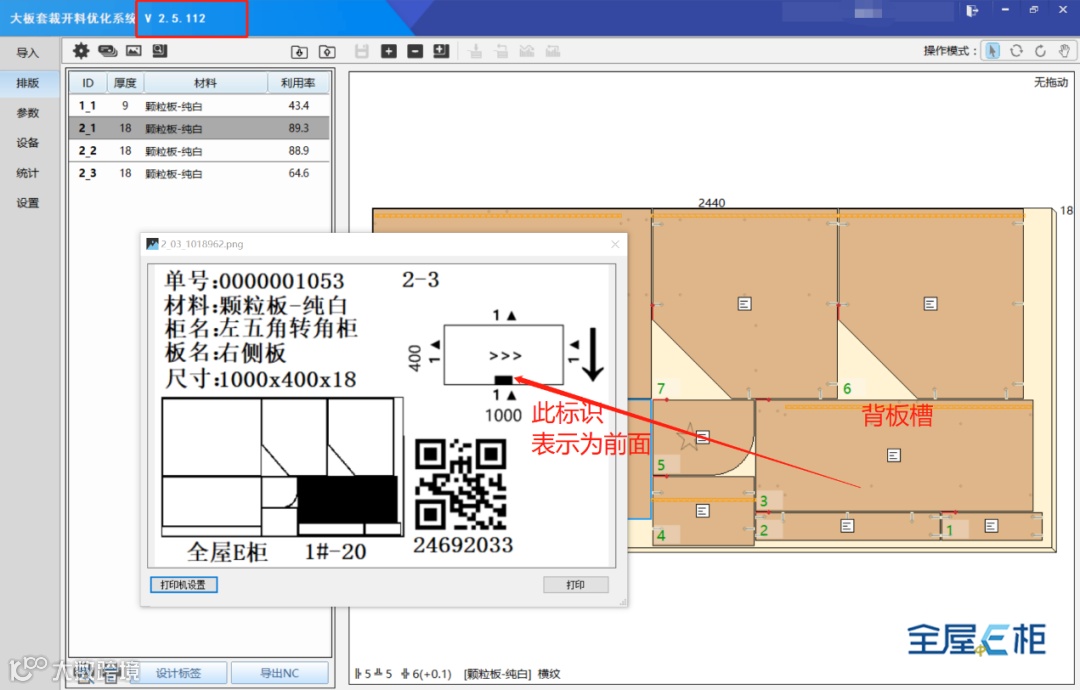

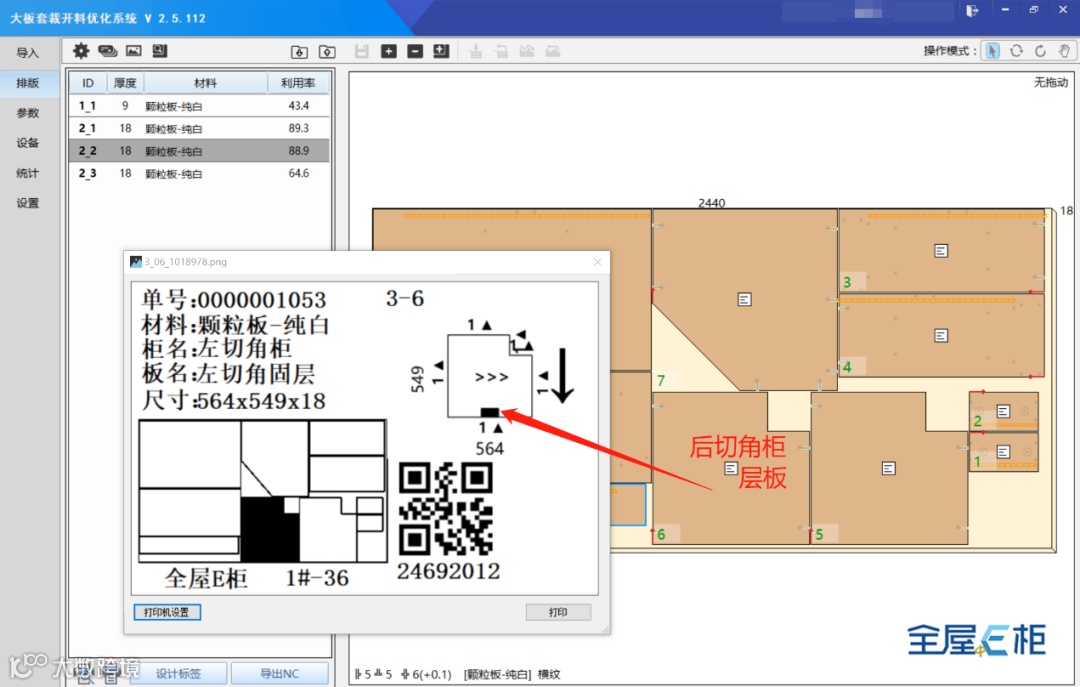

(三)效果验证：实心长方形标识即为板件前边（见光边）标识
