三维家文件对接酷家乐全屋E柜（铰链孔没出来，在优化配置里面有个35以上的大孔不加工，看看是不是打勾了，清空掉就可以了）

全屋E柜

2024-08-07

导读：问题：老师，三维家的文件出的NC，需要对接生产回复：，三维家的数据里面T4 6mm刀用于开料，原来给到的设备信

问题：老师，三维家的文件出的NC，需要对接生产

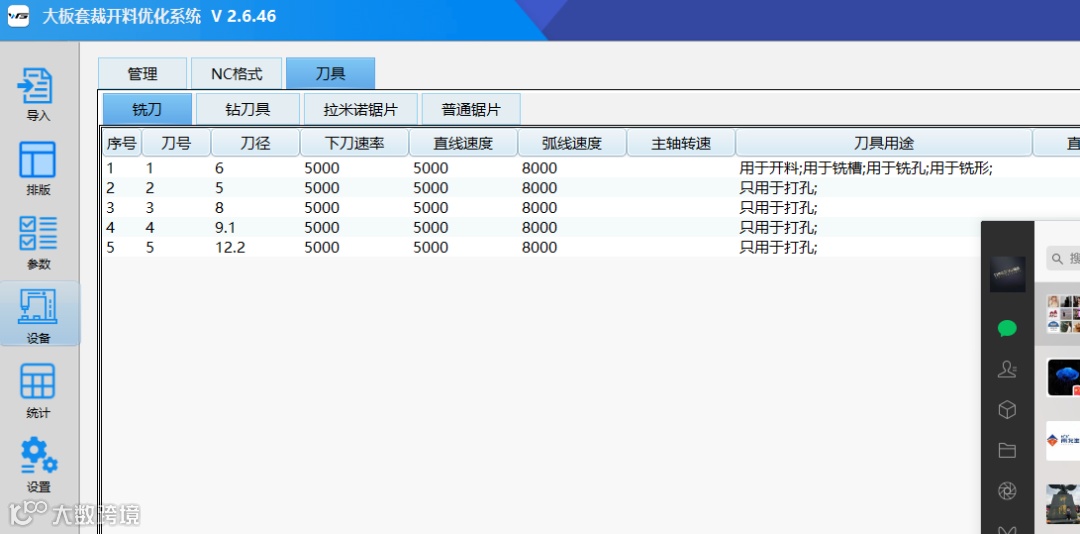

回复：，三维家的数据里面T4 6mm刀用于开料，原来给到的设备信息是T1 8mm开料

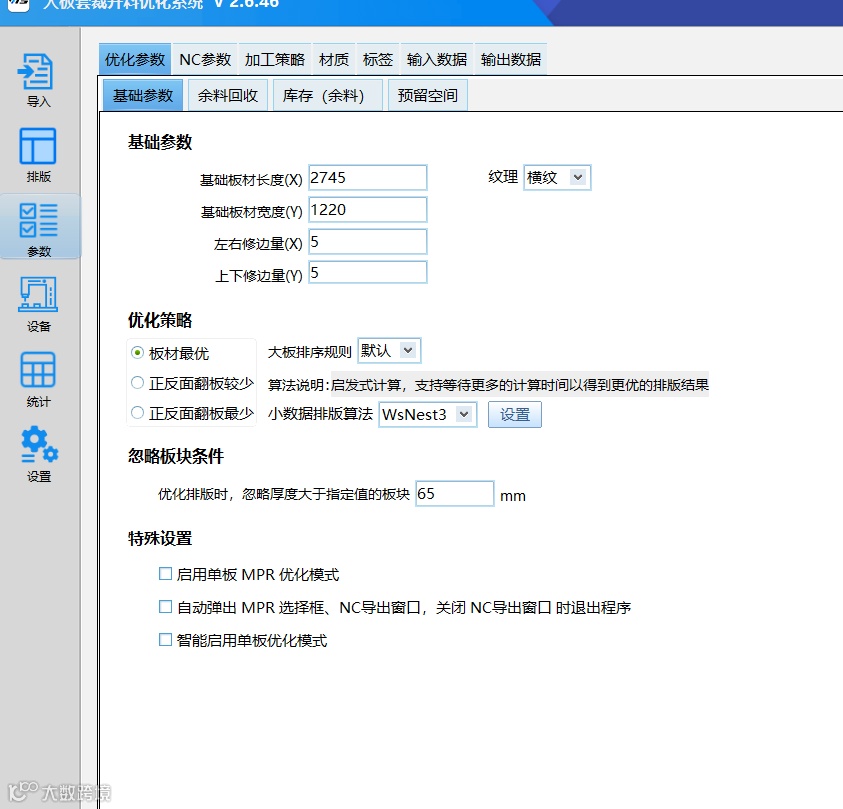

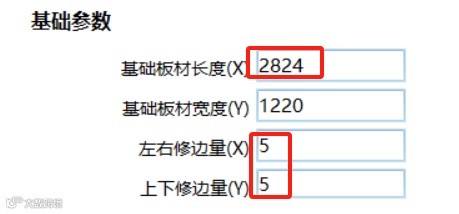

原材料的长度默认值这里设置2824，实际用的尺寸是多少？

问题：不是的，现在的刀默认1

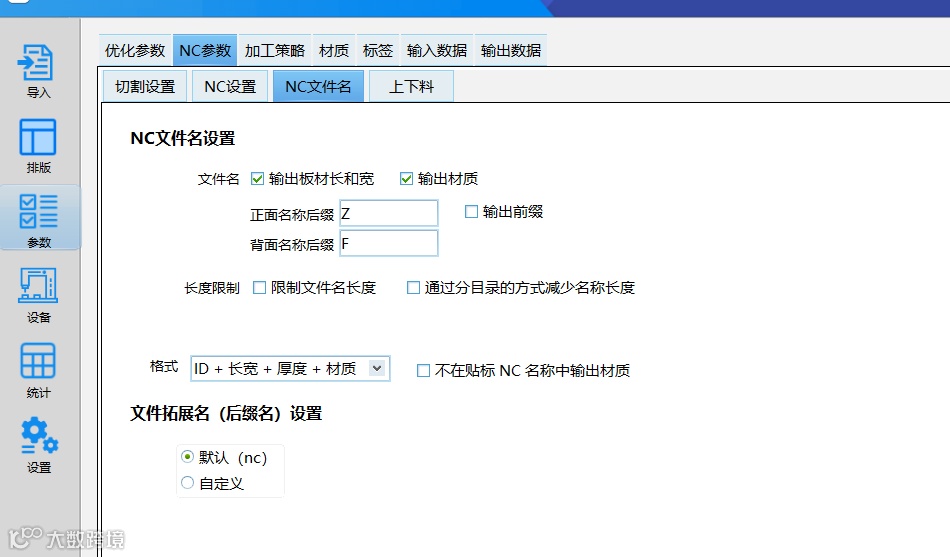

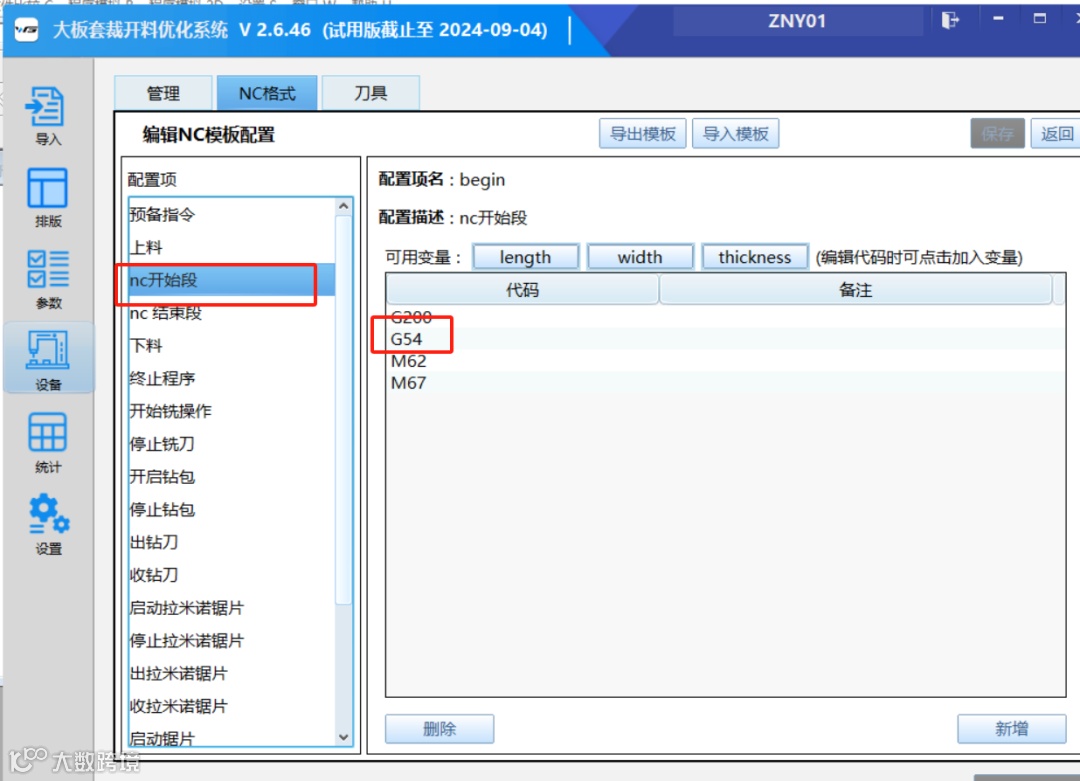

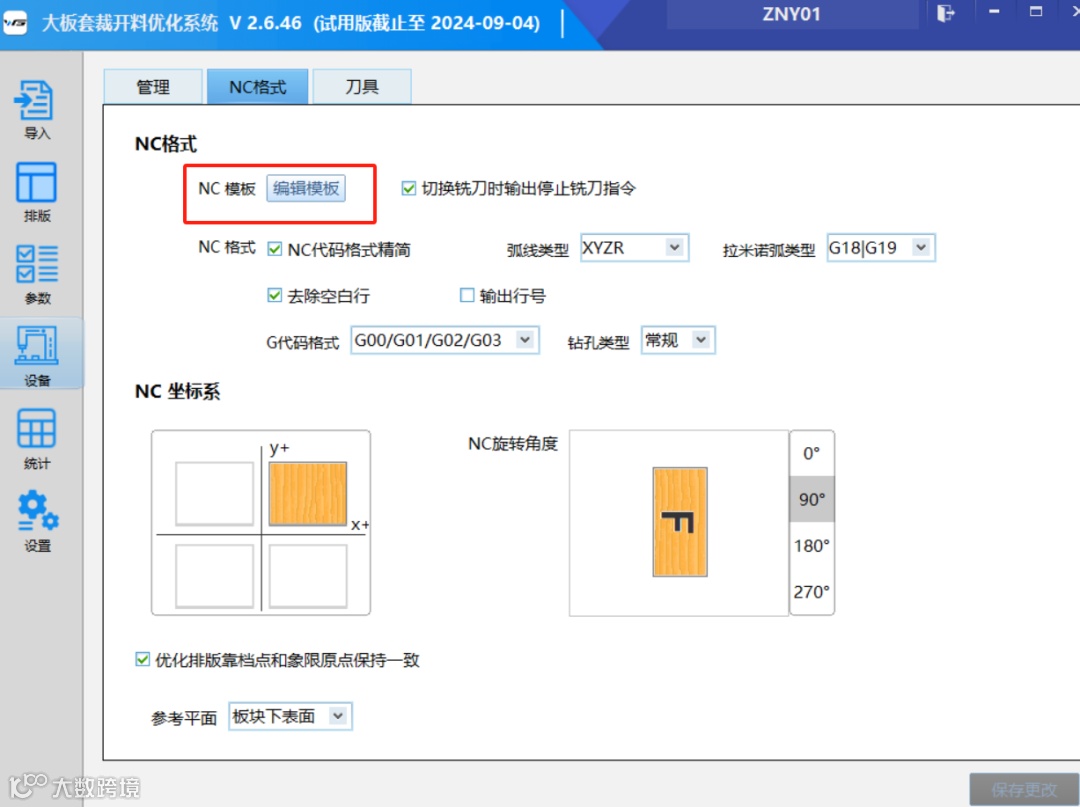

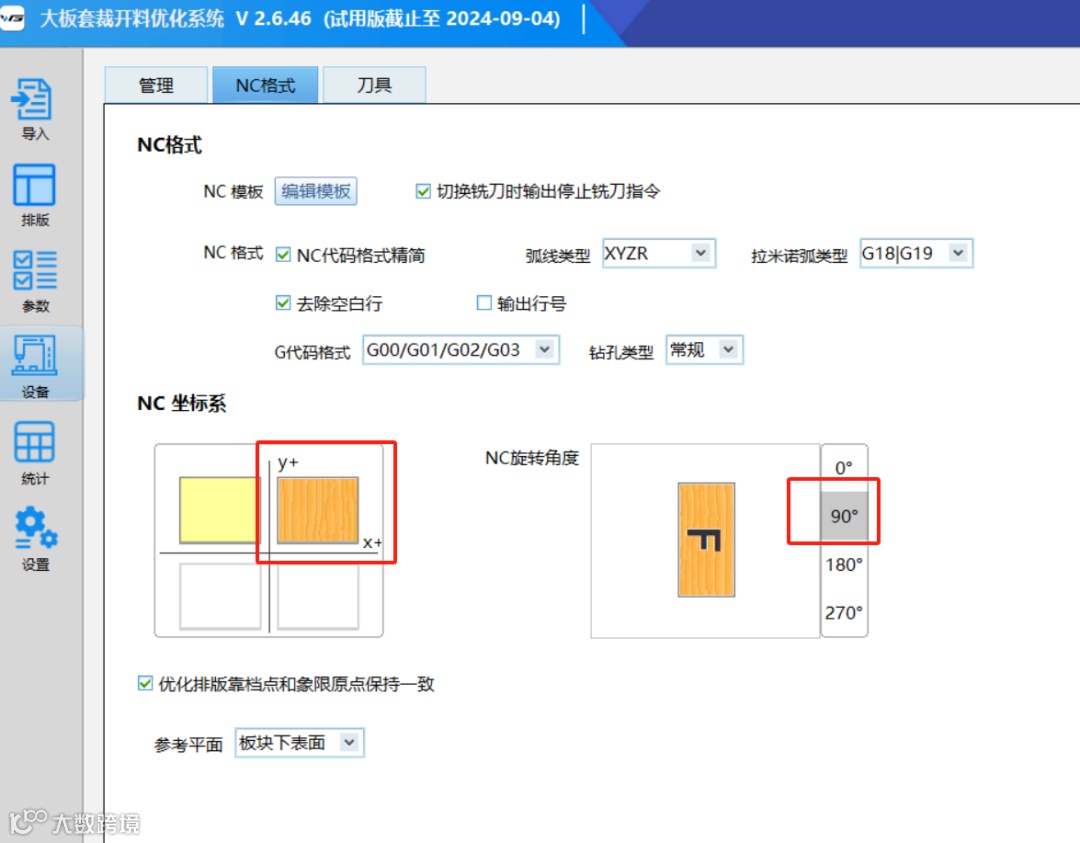

回复：酷家乐拆单出来的文件发一下，配置好的NC，跑一下数据试试

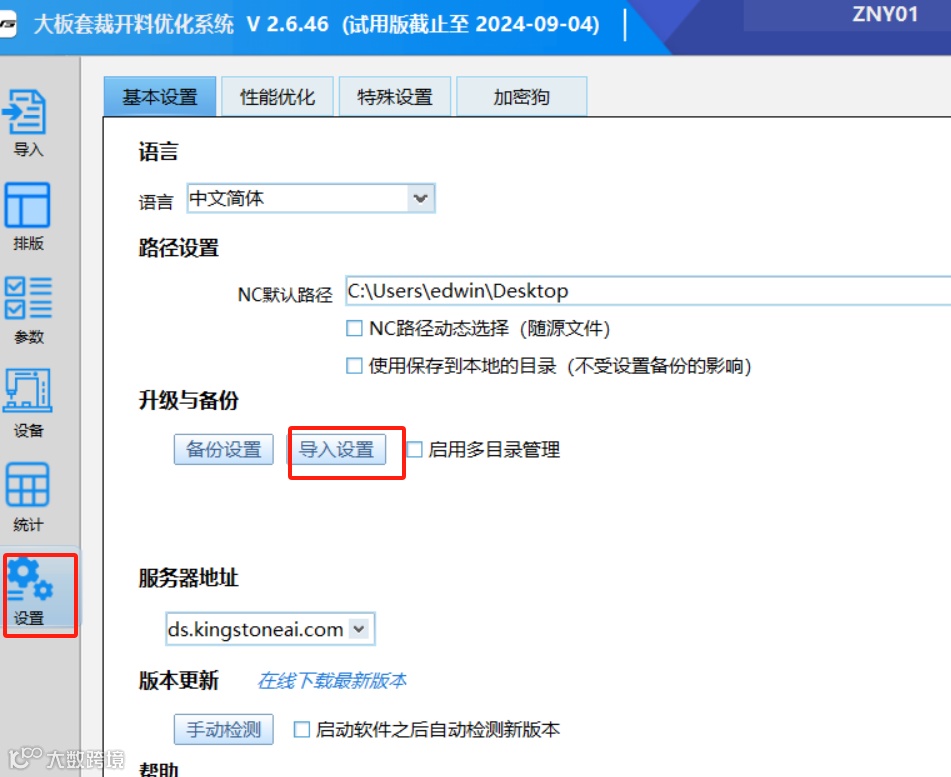

回复：铝板对接文件\W万能侧孔转换第五版\SideProcess

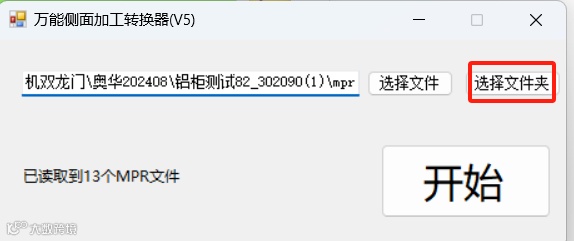

选择MPR文件夹，点开始，转换刀MPR文件夹里的SideNc里

问题：是这样吗

回复：按这样

问题：

回复：按此视频操作

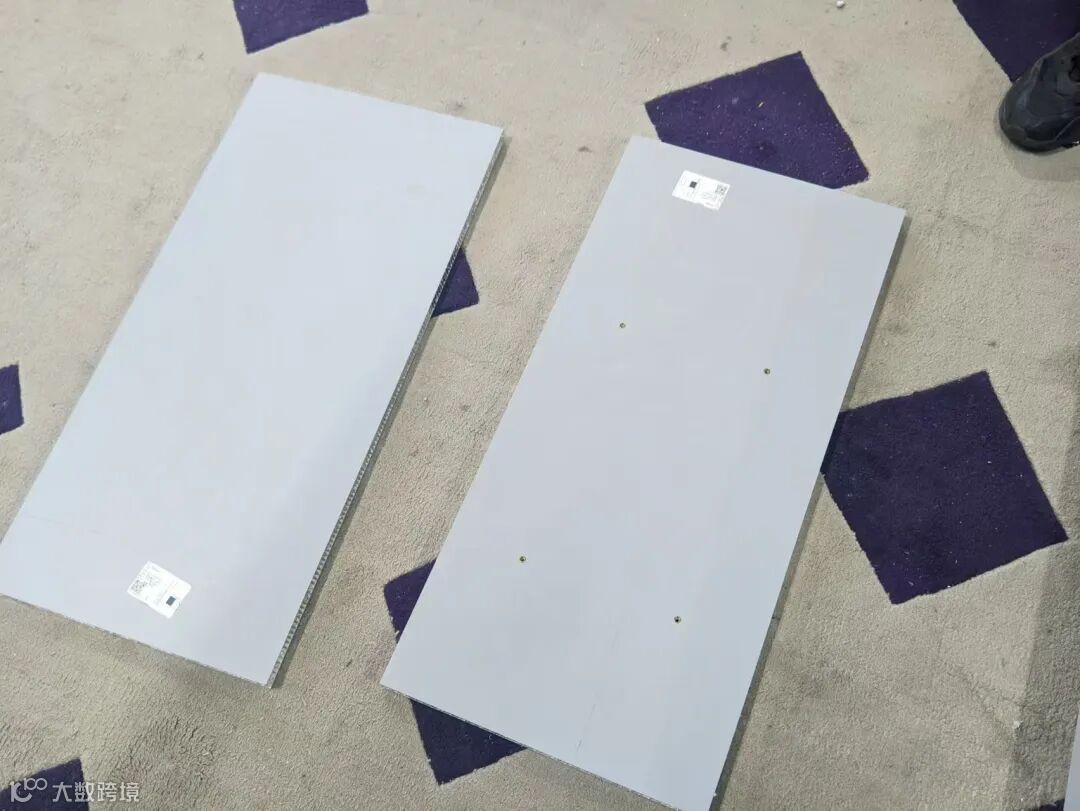

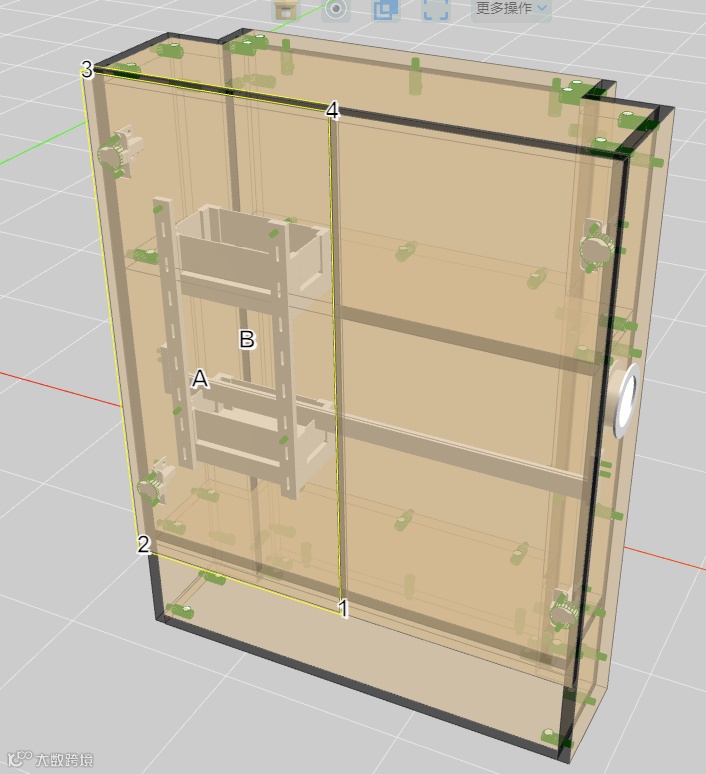

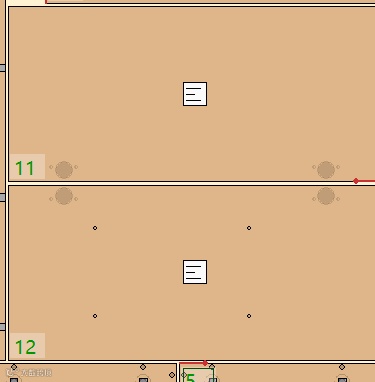

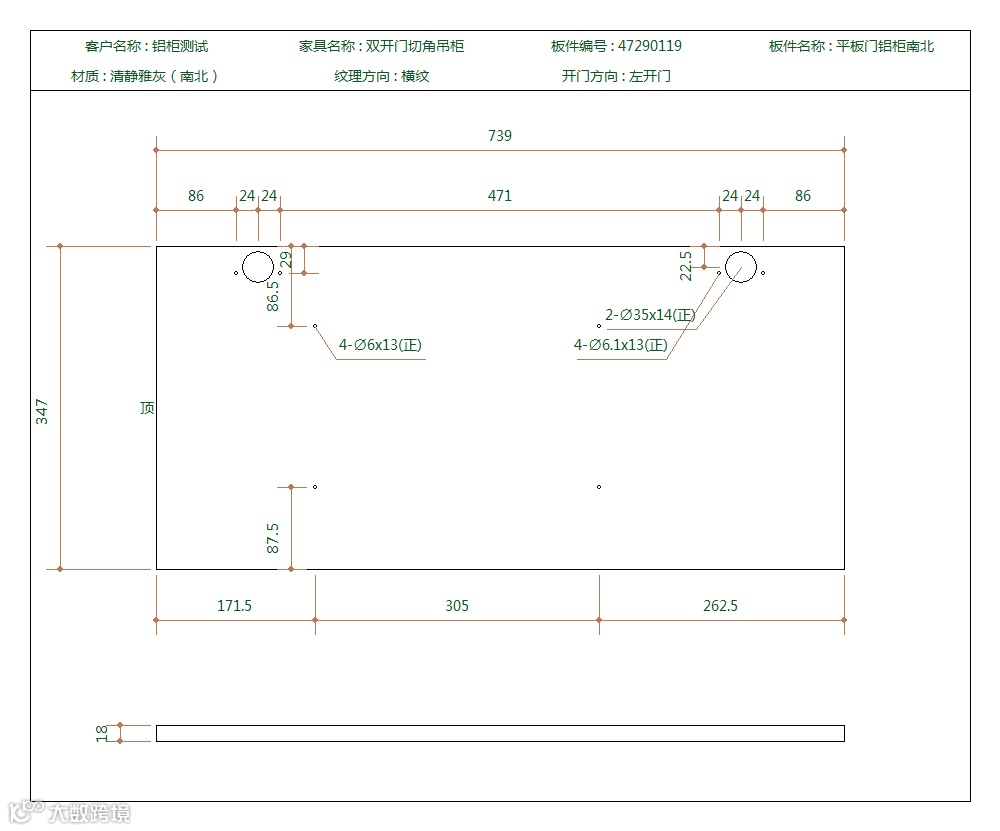

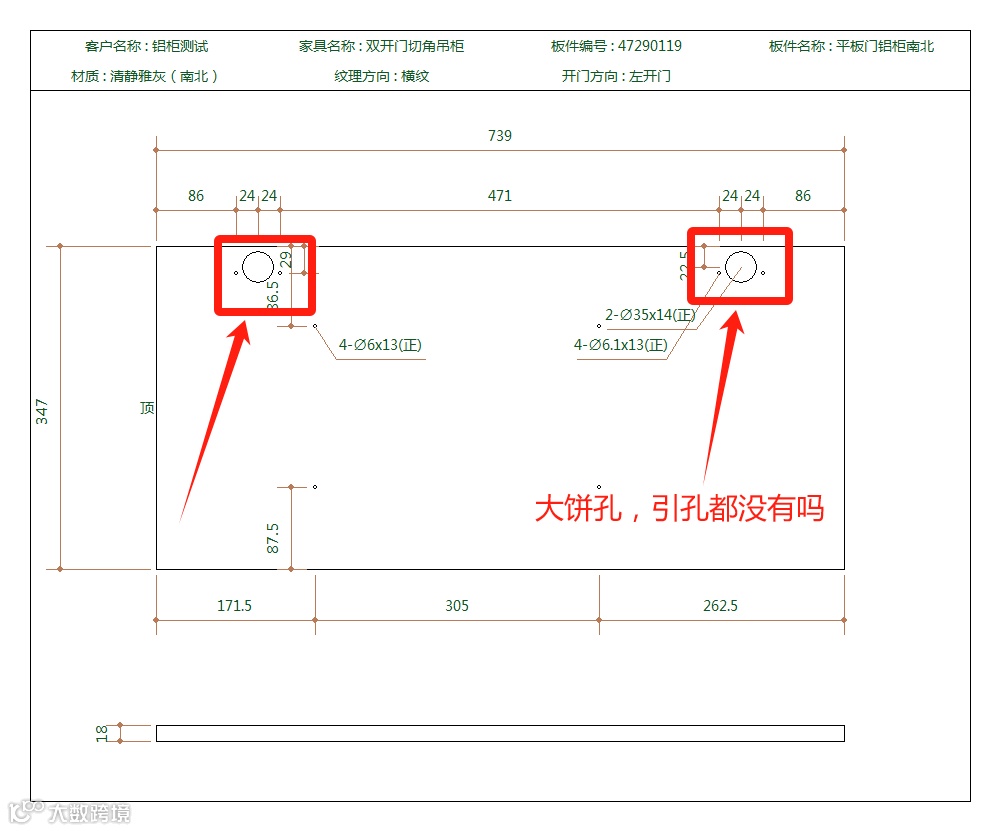

问题：老师，打样出来的柜子，门板上的铰链引孔没出来，我检查了模型，和工艺，没有发现问题

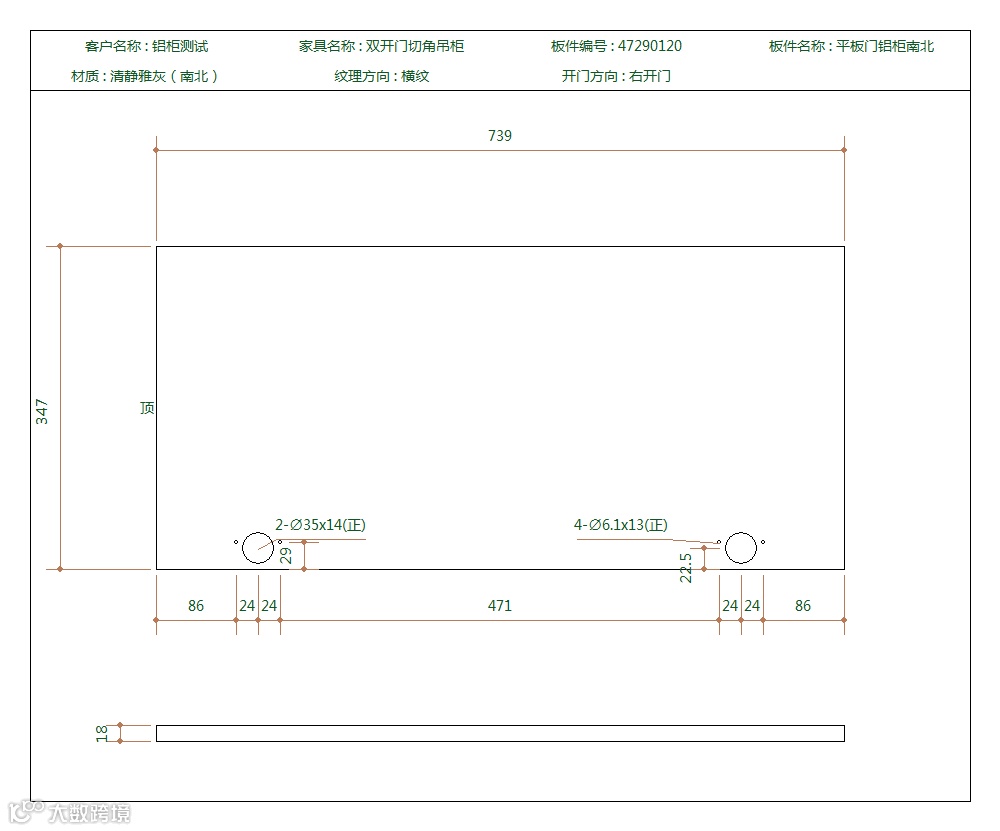

铰孔1大两小，都没出来

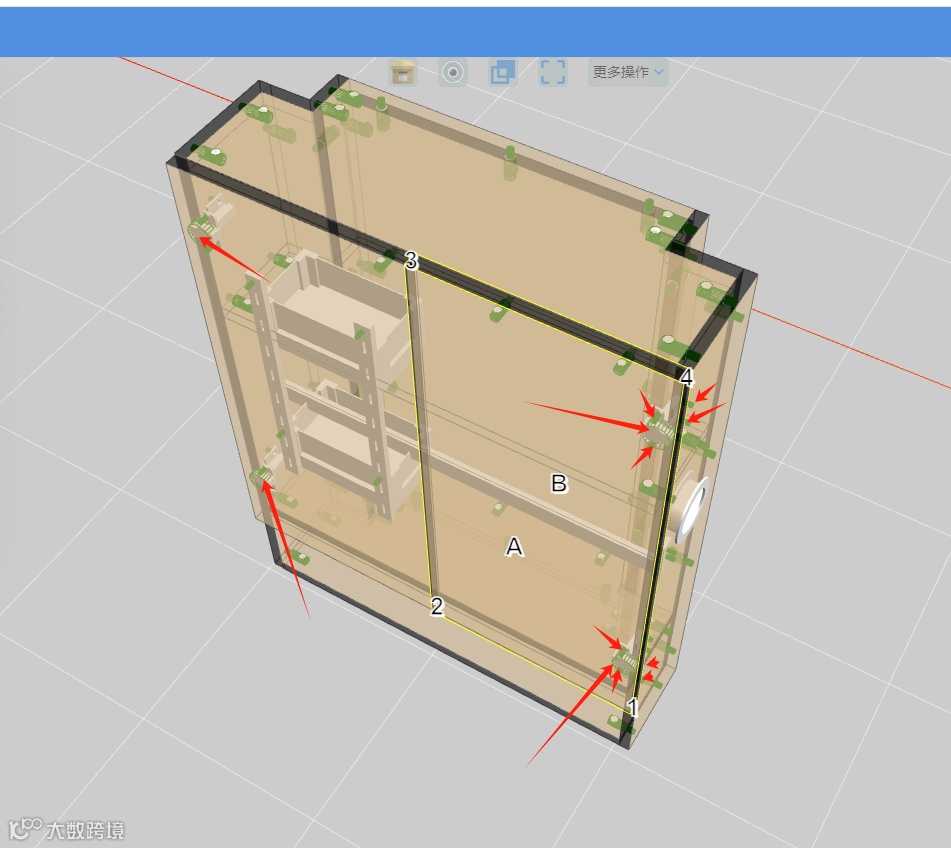

另外，这条灯带没有显示。。

回复：灯带没有显示的看看id对应的有没有上传模型和匹配工艺。

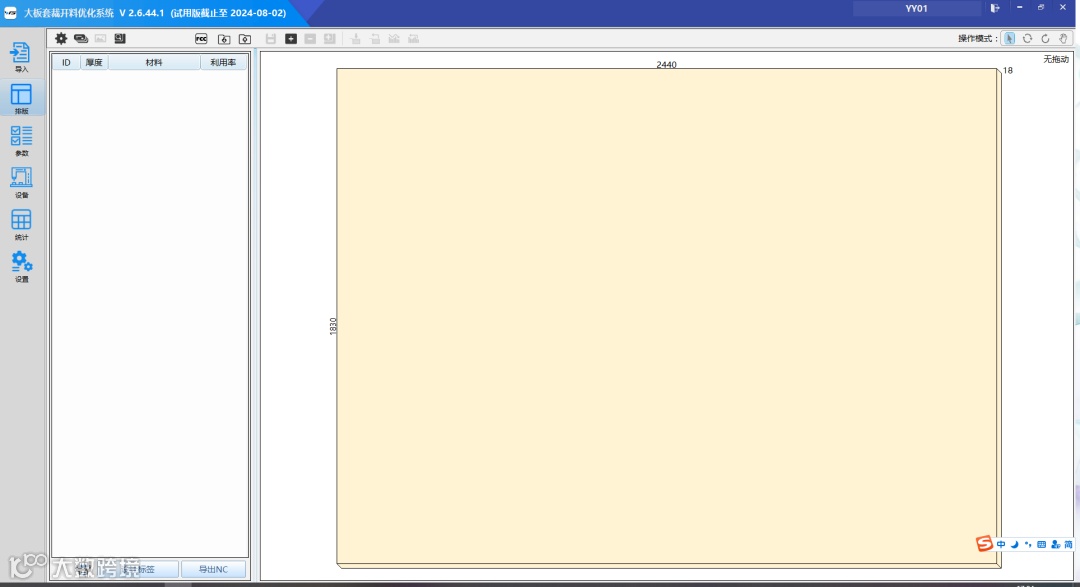

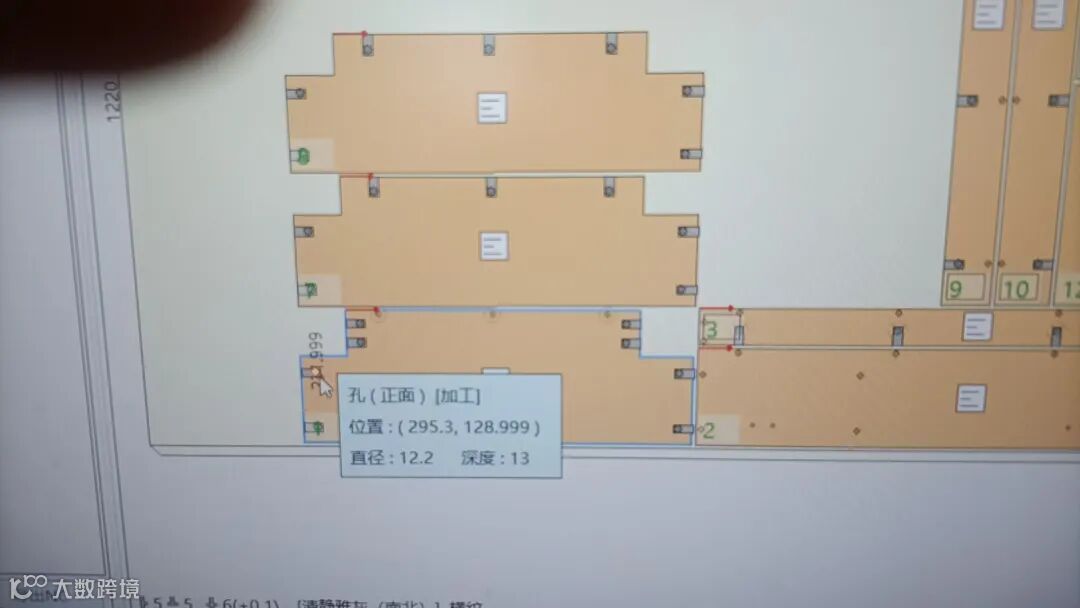

另外，看下排版软件，把鼠标指上去界面，看下有没有孔

问题：显示是有铰链孔

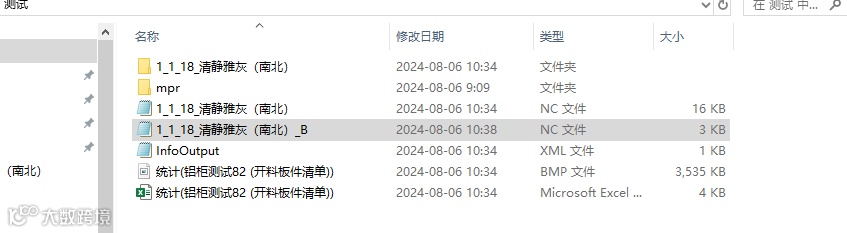

回复：优化软件是做开料上加工的文件，侧孔不加工是正确的，侧孔机是在万能转换工具上输出侧孔加工nc。铰链孔，看看背面nc有没有输出。可以发一下nc给我看看

问题：这个铰链孔在正面

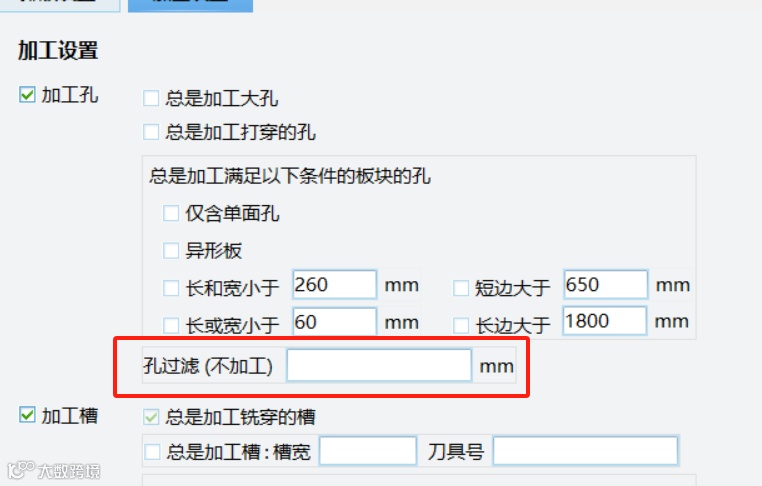

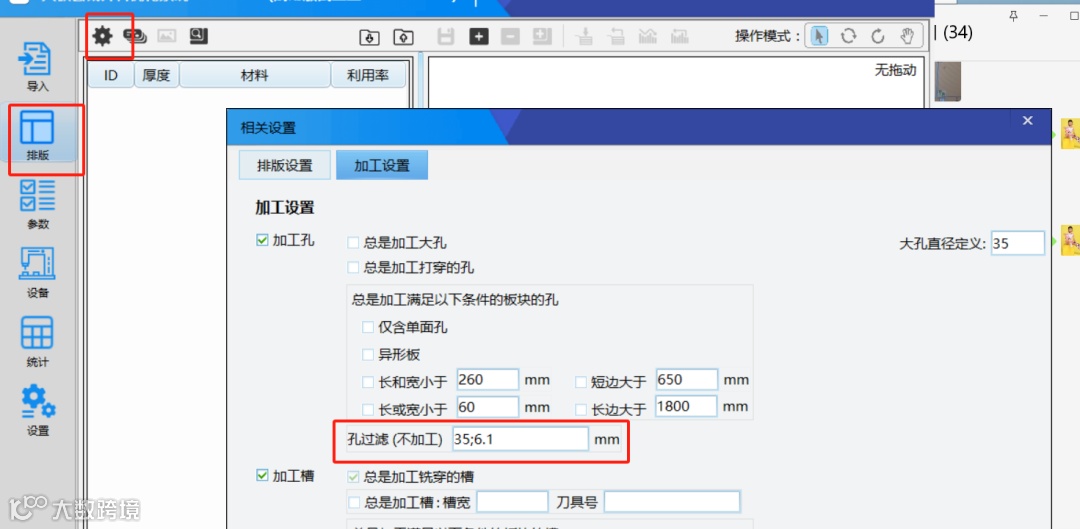

回复：有个打孔设置，35以上的大孔不加工，看看是不是打勾了

过滤掉了，把这里清空掉

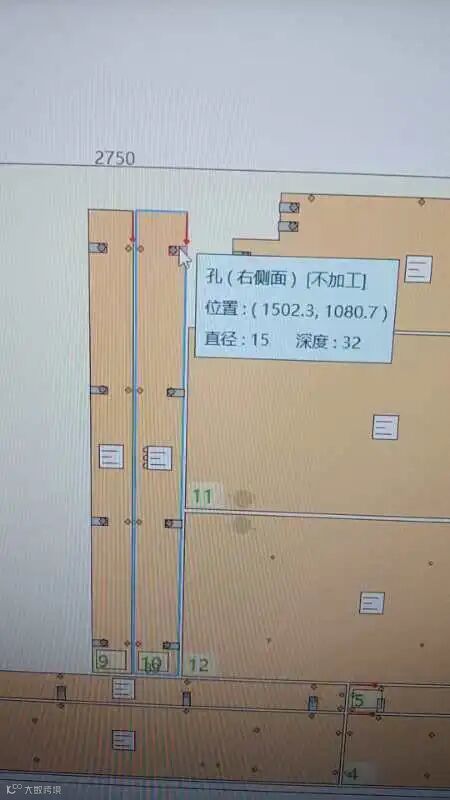

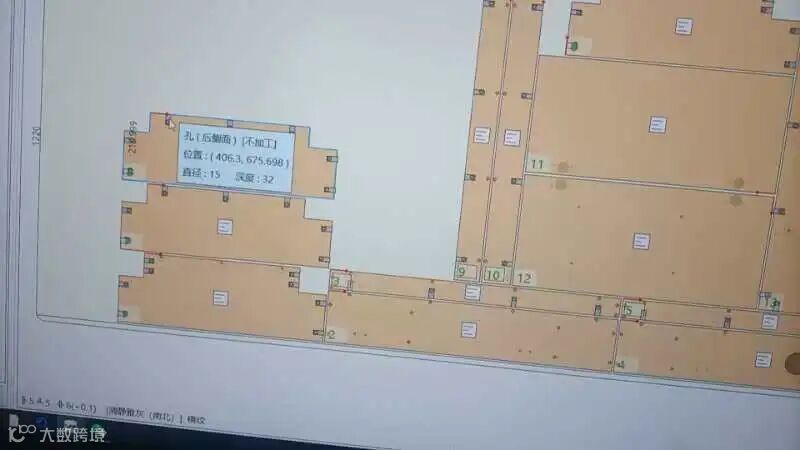

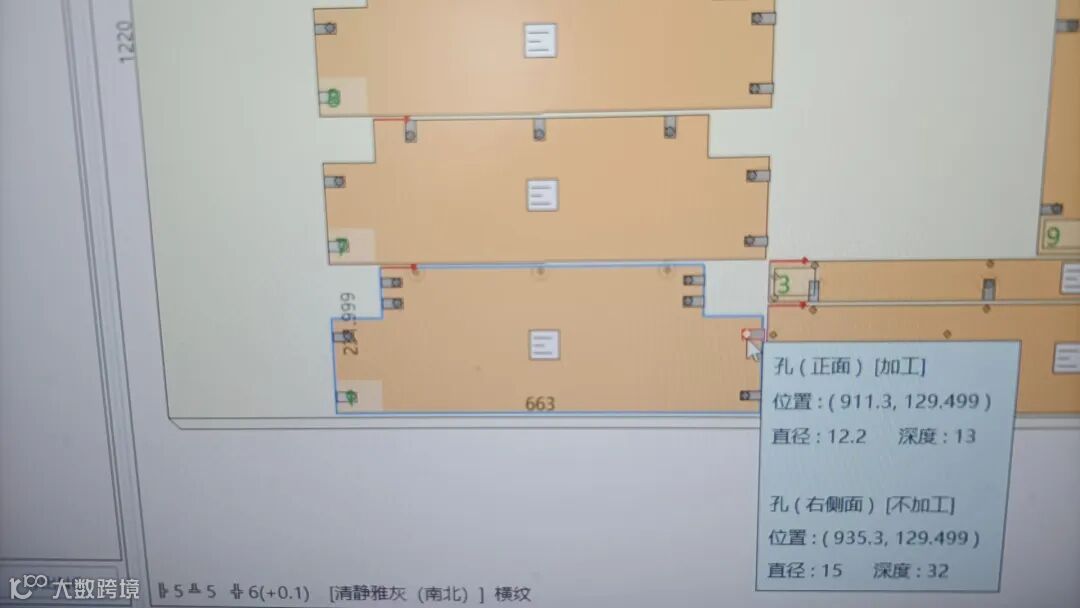

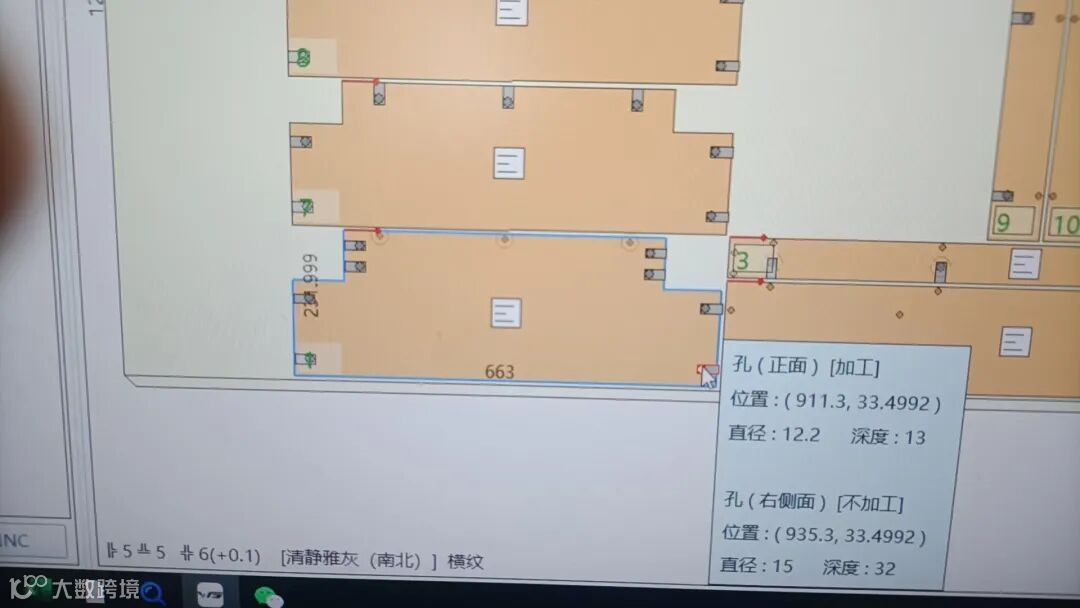

问题：这给右侧面就是侧孔的这里排版显示是不用开孔的，其实打侧面孔对吧

回复：开料机nc不输出，所以在这里显示不打孔，实际在侧孔机输出打孔。35的孔是屏蔽了，删掉屏蔽就可以加工

问题：这个问题解决了

问题：

回复：
