作为铜夹片封装技术的发明者，Nexperia（安世半导体）具有接近 20 年的高质量、高可靠性 SMD 封装的生产经验，并将之融入 GaN FET系列产品。
CCPAK 采用成熟的封装技术，以真正创新的封装提供了业界领先的性能。无键合线设计优化了器件热性能和电气性能，以及共源共栅配置简化了设计，无需复杂的驱动和控制。
△ 点击图片可查看大图
主要特性和优势
▶ 铜夹片
▷ 电感比行业标准封装低3倍，实现了更低的开关损耗和EMI
▷ 可靠性高于键合线方案
▶ 热性能
▷ 低热阻，Rth(j-mb)典型值(<0.5 K/W)带来出色散热效果
▷ 最高Tj为175℃
▶ 可制造性和耐用性
▷ 柔韧的引脚，高低温循环时可靠性高
▷ 柔韧的鸥翼引脚，实现了稳健的板级焊接可靠性
▷ 兼容SMD焊接和AOI
▶ 两种散热选项
▷ 底部散热(CCPAK1212)
▷ 顶部散热(CCPAK1212i)
▶ 质量标准计划
▷ AEC-Q101
▷ MSL1
▷ 无卤
关键应用
▶ 电动汽车
▷ 车载充电器
▷ DC-DC转换器
▷ 牵引逆变器
▶ 工业
▷ 电信和服务器钛金级电源
▷ 工业车辆充电桩
▷ 太阳能(PV)逆变器
▷ 交流伺服电机驱动器/变频器
▷ 蓄电池/UPS逆变器
顶部和底部散热
为了增加设计灵活性和进一步提高散热能力，CCPAK 同时提供顶部散热和传统的底部散热封装设计。

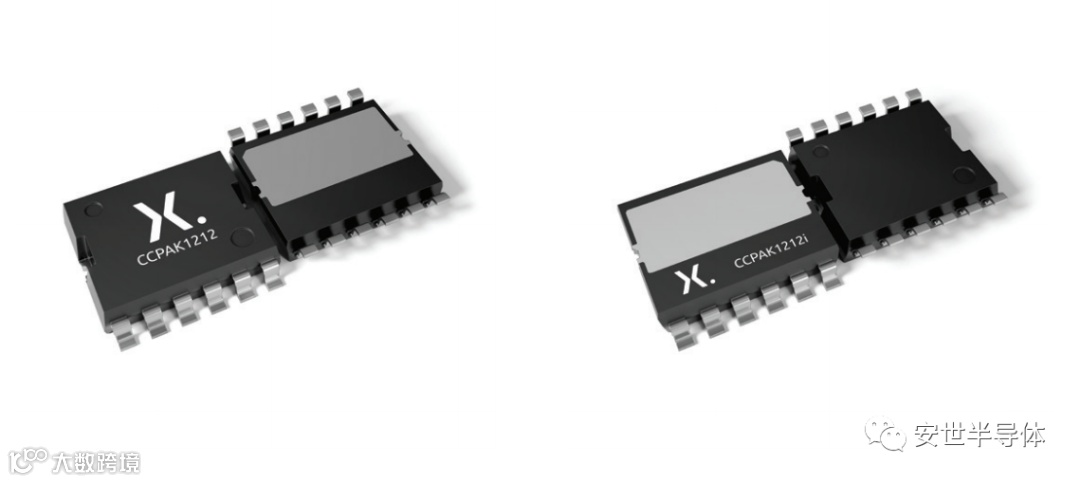

氮化镓 SMD 封装产品组合中首次推出的两款是 CCPAK1212 和 CCPAK1212i，采用紧凑的 12 x 12 mm 占板尺寸和 2.5 mm 的封装高度。
650 V产品范围
△ 点击图片可查看大图
有关更多信息，包括产品数据手册，请访问「阅读原文」。
