今天和大家来分析一个模具设计实例照相机接触片.相信很多做过弹片之类的朋友会对这个产品感兴趣.

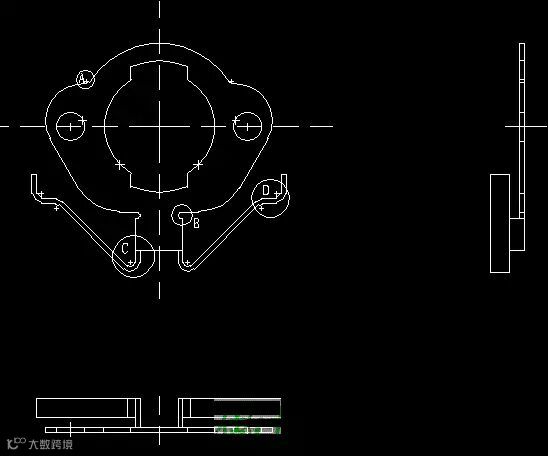

参考产品图
由上面的产品图可以看出,该产品材料厚度为0.6,是一个对称件,共有四个折弯,至于该产品的一些外观面要求,知道弹片产品的人应当都了解.我们先将产品展开,在湖南科技大学提供的这个料带图中,突然发现一个问题,如下图:

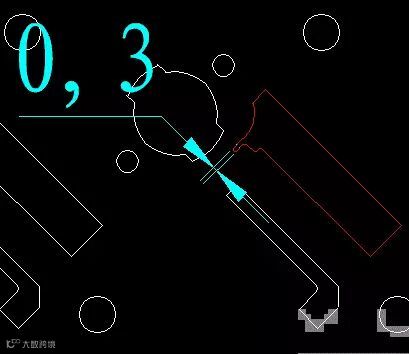

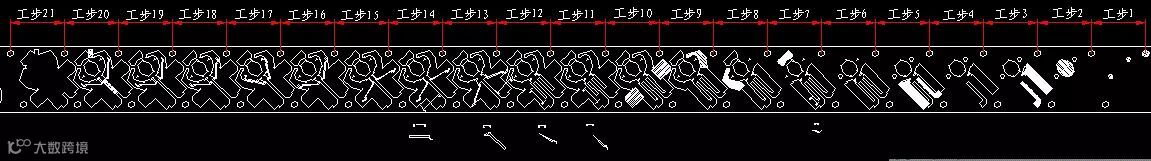

上图中红色部分为一冲头,很明显,像这样的冲头做法不合常理,这里我们只来学习其排样的方法:如下图:(图片点击可以放大)

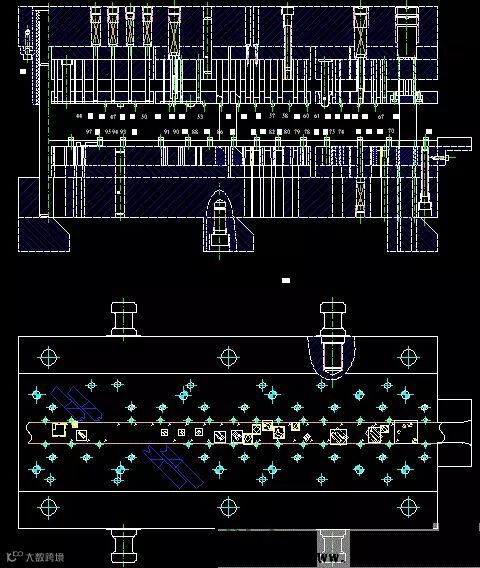

料带图较长,可能看不太清楚,我们再来看看他的模具结构图:
