ABB机器人IO板卡和IO信号创建的步骤

想知道多更多资料请关注东莞机器人之家公众号。

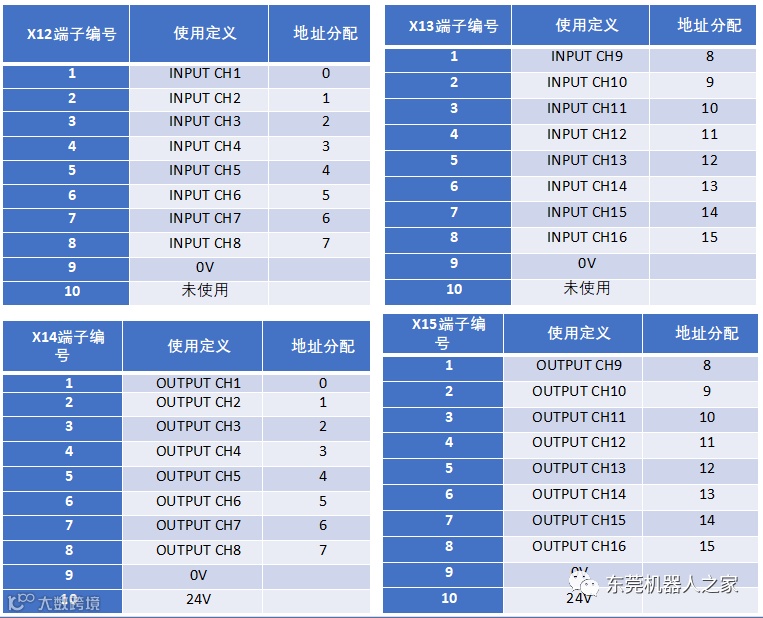

ABB机器人紧凑型柜子xs12、xs13、xs14、xs15 IO端子对应的地址如下：

 DSQC652板卡的配置:

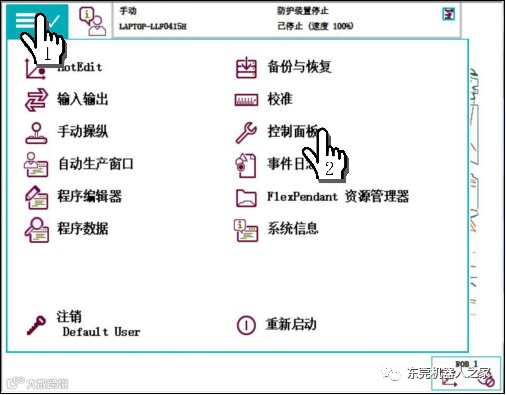

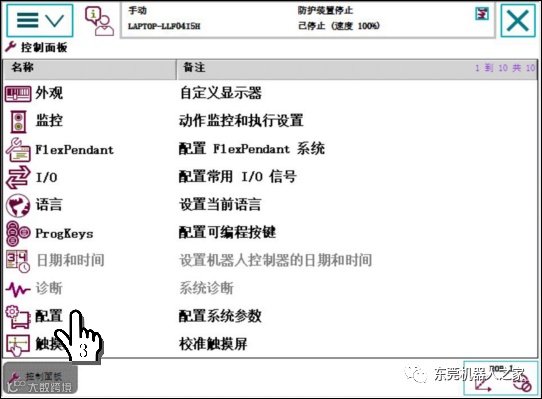

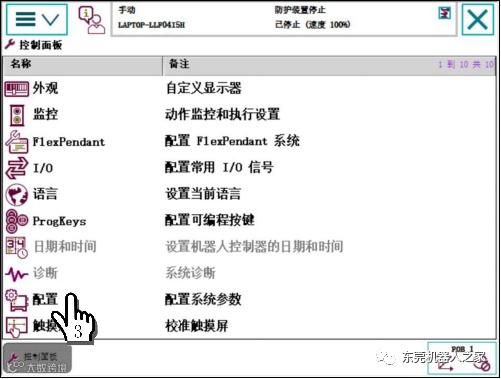

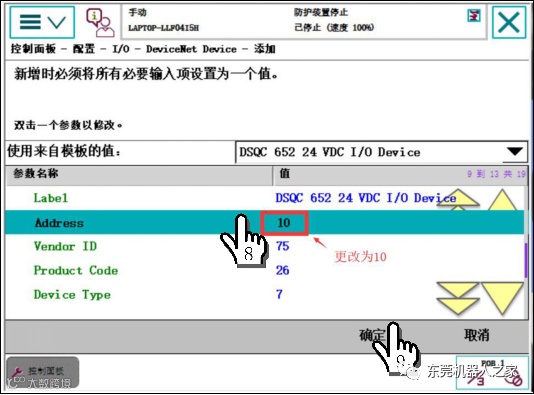

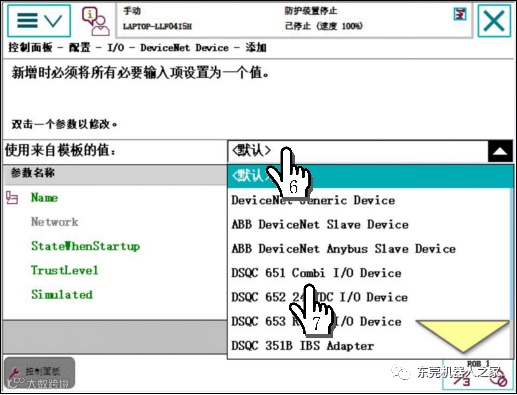

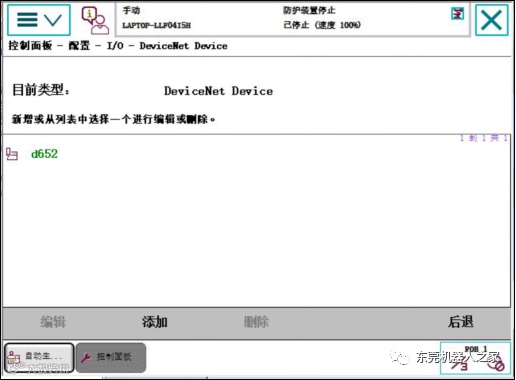

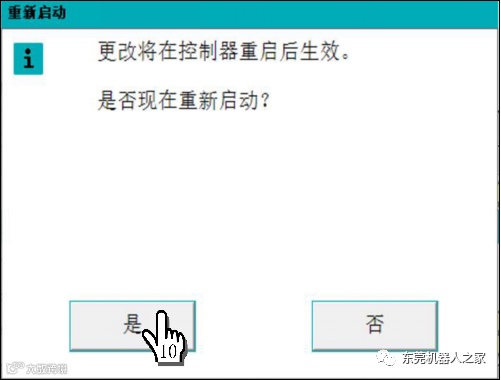

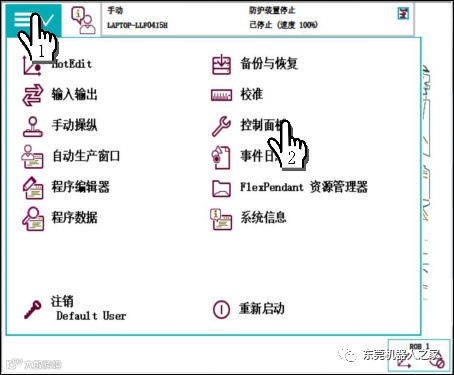

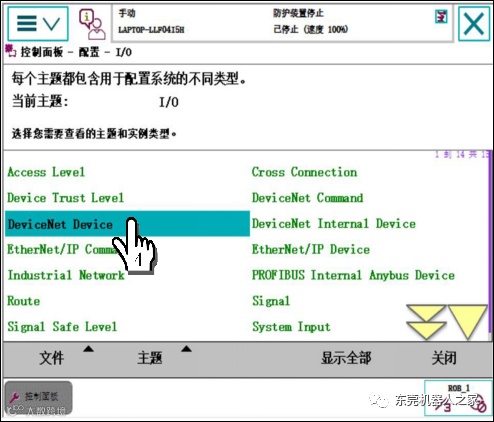

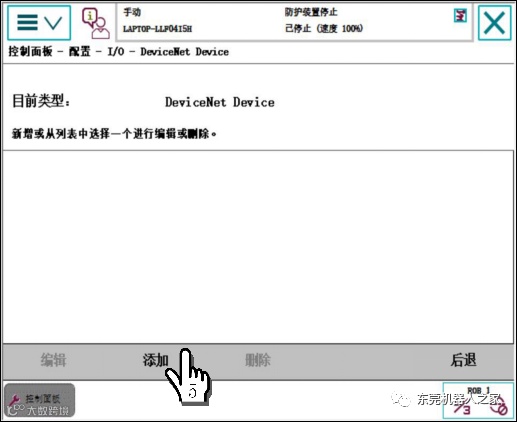

步骤为：1单击ABB主菜单—2单击【控制面板】—3单击【配置】—4双击【DeviceNet Device】—5单击【添加】—6单击【默认】—7选中DSQC652—8把address值更改为10—9单击确定—10单击【是】。

数字输入DI信号配置步骤如下:

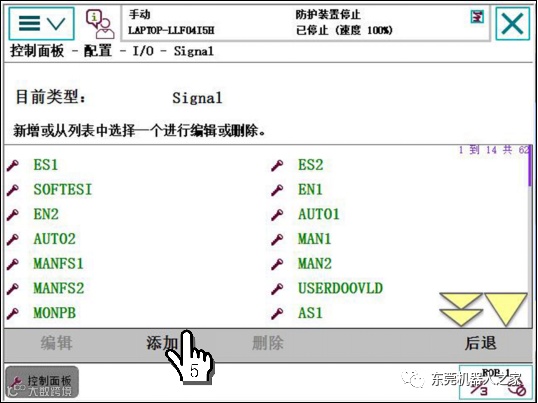

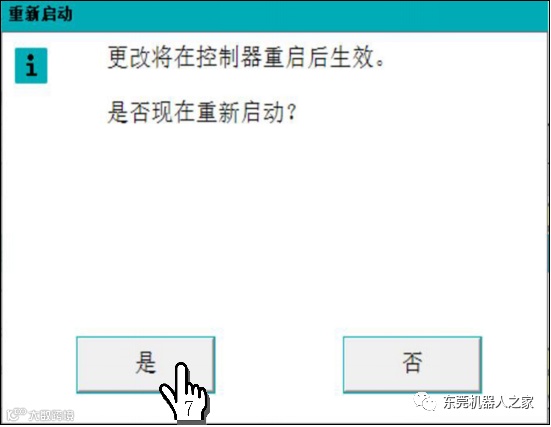

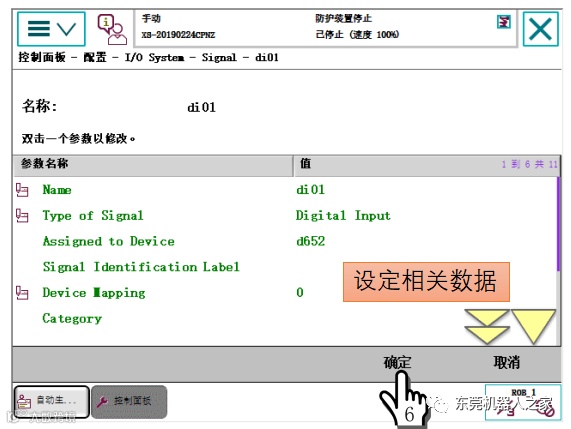

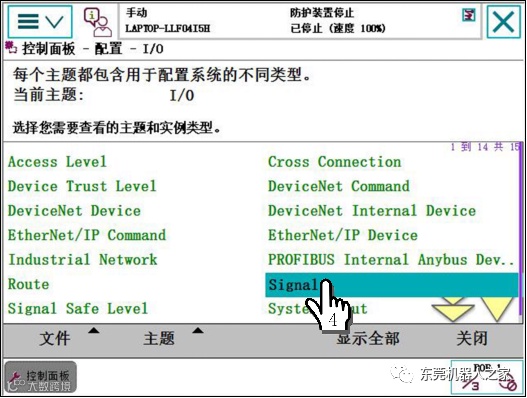

1单击ABB主菜单—2单击【控制面板】—3单击【配置】—4双击【Signal】—5单击【添加】，参考上表进行设置—6单击【确定】—7单击【是】。重启控制器生效。

同样

DSQC652板卡的配置:

步骤为：1单击ABB主菜单—2单击【控制面板】—3单击【配置】—4双击【DeviceNet Device】—5单击【添加】—6单击【默认】—7选中DSQC652—8把address值更改为10—9单击确定—10单击【是】。

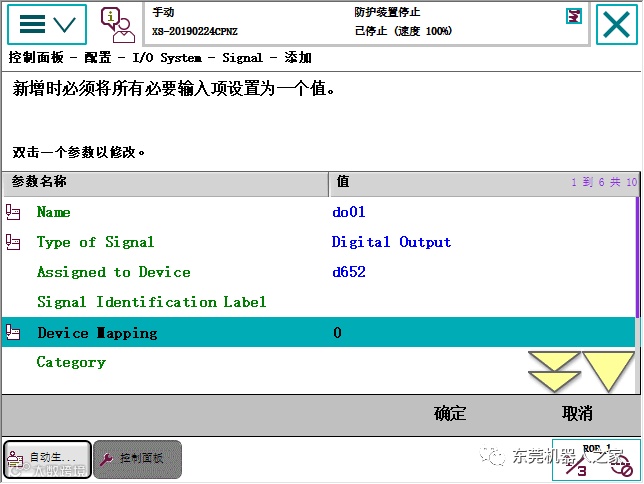

同样数字输出DO信号配置步骤和数字输入信号配置步骤类似比如创建do01的内容如下图：
