电工测量仪表
——指针万用表的使用测试（一）
说明：电工测量电路各个参数，使用到各种仪表。在真实工作中需要各种实时数据，可以通过各种测量仪表进行测量获得。其中万用表是使用最多最广最有效地仪表，万用表分指针万用表与数字万用表，此文对指针万用表的交流电压、直流电压、直流电流、电阻的测试使用进行介绍。
目录
一、指针万用表作用
二、指针万用表测量直流电压
三、指针万用表测量交流电压
四、指针万用表测量直流电流
五、指针万用表测量电阻
正文
一、指针万用表作用

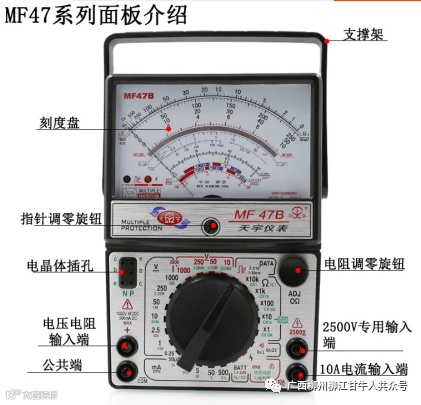

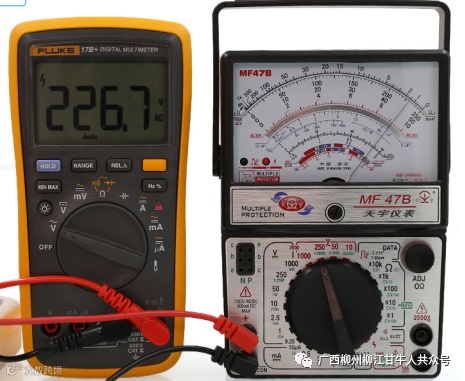

1、MF-47面板图片
2、万用表功能
万用表是一种多功能、多量程的便携式电工电子仪表。万用表具有多功能、多量程的测量。一般的万用表可以测量直流电流、直流电压、交流电压和电阻，有些万用表还可测量电容、电感、功率、晶体管共射极直流放大系数hFE、音频电平等。

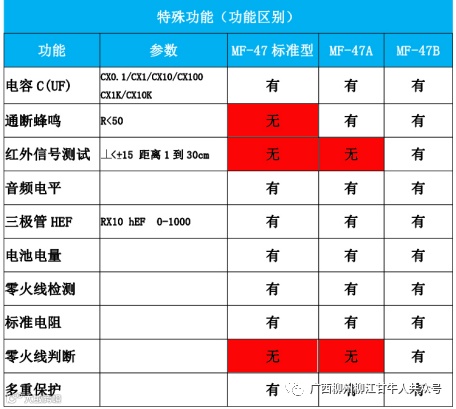

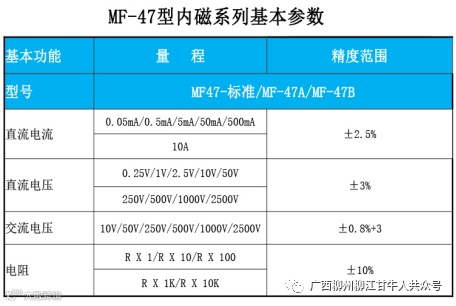

3、万用表功能列表
4、万用表使用注意事项
（1）要检查有合格证和查外观表面无破损。
（2）检查插表笔:红表笔插红色正“+”极孔,黑表笔插黑色负“-”极孔。
（3）检查机械零位:测量前应看指针是否在机械零位,如不在零位时应进行机械调零。
（4）在测量电阻时,还要进行欧姆调零。同时注意欧姆调零的时间要短,以减小电池的消耗入。每变换一次电档都应重新进行一次欧姆调零。如果用欧姆调零旋钮已无法使指针达到欧姆零位,则说明万用表内电池的电压已经太低,应更换新的电池。
（5）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。
（6）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。
（7）如果被测直流电压极性预先不知道,应先将转换开关转到直流相压最大量程然后将表笔轻触被测电压两端,若表针正方向(向右)偏转,则红笔所指一端为正。若表针反方向(向左偏则红笔所指一端为负。交流电压和直流电压的判断：如果用交流电压档测量指针有指示、而用直流电压档测量指针无指示的为交流电压。如果用交流电压档测量指针有指示、用直流电压档测量指针也有指示的为直流电压。
二、指针万用表测量直流电压
1、测量要点
档位量程先选好，表笔并接被测对象两端，红色表笔要接高电位，黑色表笔接在低电位，如果需要更换量程，换挡之前先拿撤出表笔。
2、操作步骤
（1）切换档位到最大交流电压档位；
（2）机械调零；
（3）测量对象，红黑表笔接到被测对象两端，红色黑色表笔对应正负极，即电表与被测对象并联；
（4）如果量程不合适，则先把红色黑色表笔拿出来，然后在更换档位；合适量程的更换：测得数值在500v到240之间，选500量程；240到50选择250量程；在50V以下选择50V量程；更换量程要把表笔离开测量物不然出现否定项打表；
（5）测量对象并读取表头数值，读数要记得看档位量程和测量单位，读数记得念出单位。数值准确；读数看刻度，满量程1000V一格是20V。选500量程每格10V。选择250量程每格5V。选择50V量程每格1V；读数读每格数值。单位读“伏”。
（6）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。

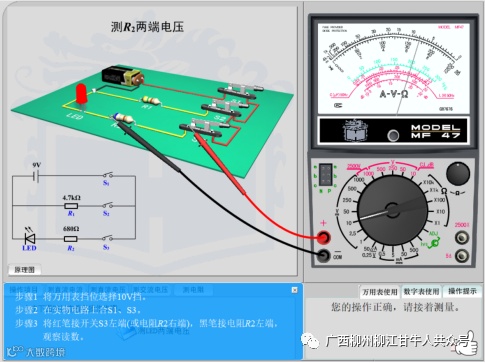

3、测量图片

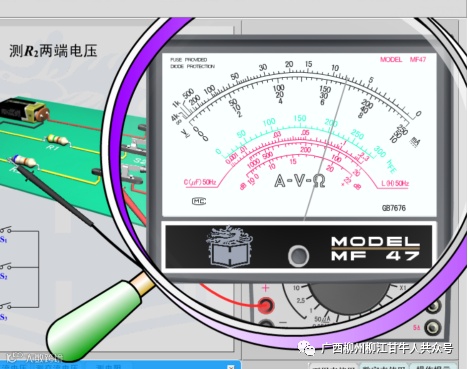

4、表头指针与读数
万用表量程选择为直流电压10V，读数刻度线为第二条，读数从左往右读，指针指在6-7V之间，小刻度第4个刻度，所以表头读数为：
直流电压=6.8V
三、指针万用表测量交流电压
1、测量要点
量程开关选择交流，档位大小符合要求，表笔并接被测对象两端，极性不分正负，测出电压是有效值，测量超过1000V要换红色表笔孔，切换量程档位要先把表笔拿撤出才更换量程。
2、测量操作步骤
（1）切换档位到最大交流电压档位；
（2）机械调零；
（3）测量对象，红黑表笔接到被测对象两端，不分正负，即电表与被测对象并联；
（4）如果量程不合适，则先把红色黑色表笔拿出来，然后在更换档位；合适量程：测得数值在500v到240之间，选500量程；240到50选择250量程；在50V以下选择50V量程；更换量程要把表笔离开测量物不然出现否定项打表；
（5）测量对象并读取表头数值，读数要记得看档位量程和测量单位，读数记得念出单位。数值准确；读数看刻度，满量程1000V一格是20V。选500量程每格10V。选择250量程每格5V。选择50V量程每格1V；读数读每格数值。单位读“伏”。
（6）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。

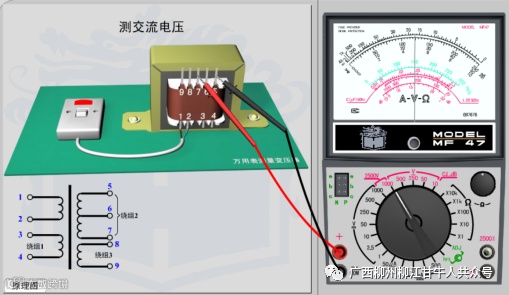

3、测量图片

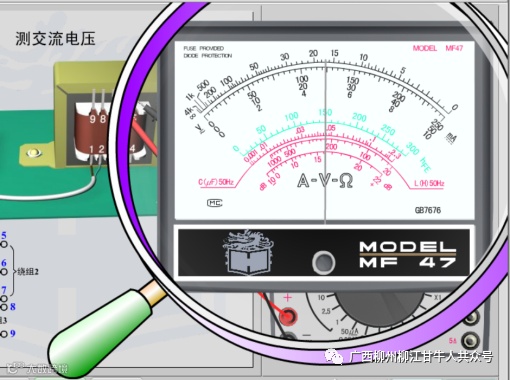

4、测量表头读数
万用表量程选择为直流电压1000V，读数刻度线为第二条，读数从左往右读，第二条共有50个小格，每个小格表示电压=1000/50=20V，指针指在24-25小格之间，这里一般直接读取24刻度或者25刻度，由于量程所以表头读数为：
交流电压数值=25*20=500V
四、指针万用表测量直流电流
1、测量要点
量程切换到直流档位，表笔串联到被测电路中，红色黑色表笔对应电路正负极，档位由大切换到小，换好档位后在测量。
2、测量操作步骤
（1）档位切换到直流电流档位最大档位，机械调零；
（2）电路断开不通电，把指针万用表串联到被测支路中；
（3）接通电路，看表头指针指数，如果指数过小（1/3）则需要断开电路电源，更换小量程，然后在进行上电测量；如果指针指数过大（2/3），则断开电路电源，更换大量程，然后在进行上电测量；如果被测电路电流大于500mA，则需要断开电源，把红色表笔拔出来，插到右下角5A量程插孔，然后在上电测量；
（4）表头数据读数，读数记得单位要念出来写出来。
（5）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。

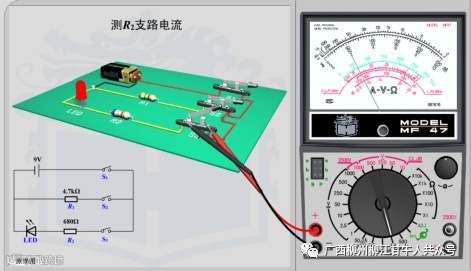

3、测量图片

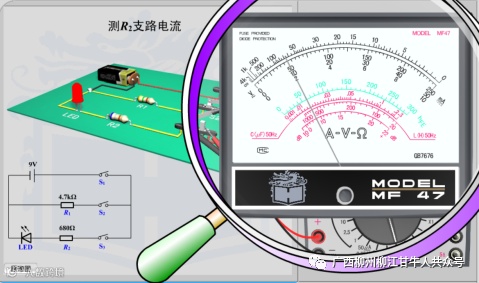

4、测量表头读数
万用表量程选择为直流电流50mA，读数刻度线为第二条，读数从左往右读，指针指在10刻度位置，所以直接读取表头的读数为：
直流电流数值=10mA
五、指针万用表测量电阻
1、测量要点
测量电阻要先机械调零（开始1次即可），然后在欧姆调零，断开电源在测量，测量过程中手不应该接触电阻或者表笔头的金属，测量对象尽量避免并联，每次更换欧姆档位都要进行欧姆调零，读数不要忘记乘以选择的倍数。
2、测量操作步骤
（1）更换到欧姆档位最大档位，机械调零；
（2）欧姆调零，红色黑色表笔短接，通过欧姆旋钮把指针调到欧姆刻度线0刻度；
（3）测量时候，把万用表并联到被测对象，红色黑色表笔不分正负极；
（4）更换量程，指针在5-50刻度为合适量程,指针高于50加档（如果档位在最大，超过50直接读），低于5降档，低于0.5降两档。在最小档位低于5直接读；每次更换量程都需要进行欧姆调零，否则测量有比较大误差；
（5）表头读数，表头数值要乘以选择量程的倍率，读电阻的单位1000000Ω（欧姆）=1000KΩ（千欧）=1MΩ（兆欧）；
（6）当使用万用表测量完毕后,应将转换开关转到交流电压的最高量程档位置。

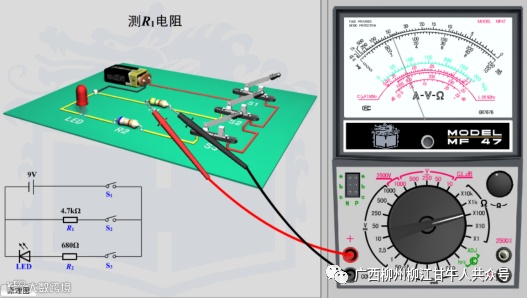

3、测量图片

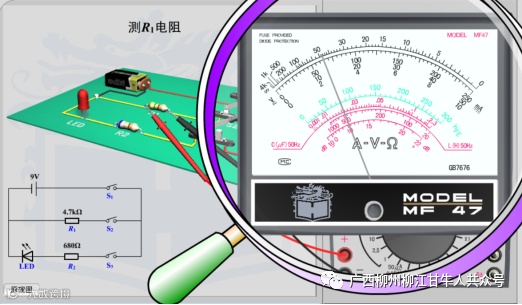

4、测量表头读数
指针万用表量程选择为电阻档位X100，读数刻度线为第一条，读数从右往左读，指针指在47-48刻度位置之间，这里直接读取47或者48，不读小数点，所以直接读取表头的读数为：
电阻阻值数值=47*100=4700Ω
…………………end………………
