本任务就来利用数据传送、移位等简单的功能指令实现某大厦霓虹灯广告屏的控制。
已知该大厦霓虹灯广告屏由HL1~HL8八盏流水灯组成，要求当按下启动按钮后，系统开始工作，工作方式如下:
(1)按下启动按钮后，流水灯HLl~HL8以正序(从左到右)每隔1s依次点亮。
(2)当第八盏霓虹灯HL8点亮后，再反向逆序(从右到左)每隔1s依次点亮。
(3)当第一盏霓虹灯 HL1再次点亮后，重复循环上述过程。
(4)按下停止按钮后，霓虹灯广告屏控制系统停止工作。
1.霓虹灯 HL1~HL8 以正序点亮控制的程序设计

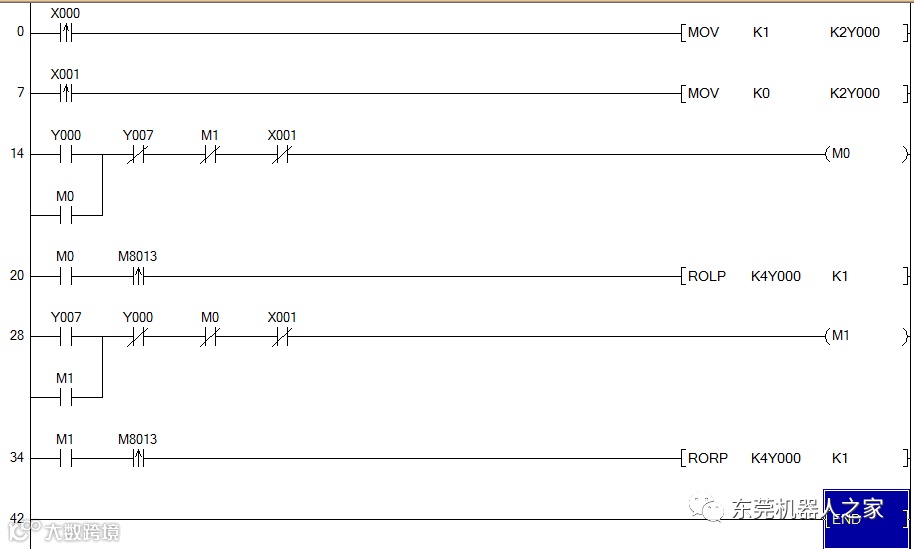

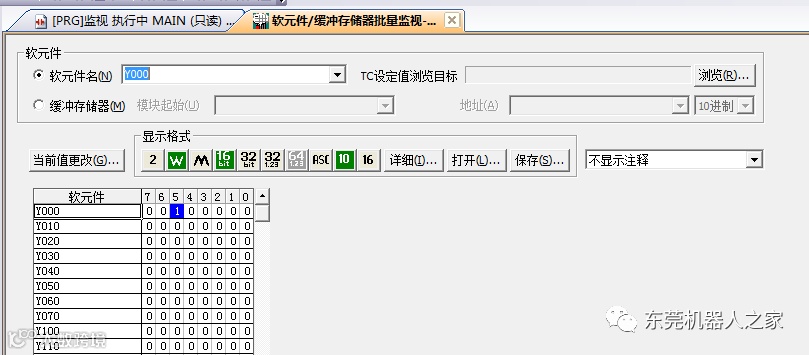

当按下启动按钮SB1时，输入继电器X000接通，霓虹灯HL1~HL8以正序(从左到右)点亮，此时Y007~Y000的状态依次应该是0000 0001，0000 0010，…，10000000，此操作可以使用循环左移指令实现，其梯形图程序如上图所示。控制原理是:当X000置1时，上升沿置初值，Y000=1;Y000 常开触点接通控制正序启动程序的辅助继电器M0. M0的常开触点与1s连续脉冲M8013串联，并通过循环左移指令控制霓虹灯按正序每秒亮灯左移1位。当需要停止时，只要按下停止按钮SB2，使X001置1，上升沿置初值，通过传送指令使Y000=0，关灯。
在程序启动运行和循环再开始回路中串入Y7和M1的常闭触点的目的是:当霓虹灯依次点亮到第八盏灯时，Y007置1，其常闭触点断开程序启动运行和循环再开始回路，使M0置0，断开正序控制回路。而 M1 的常闭触点起着正反序控制的联锁作用。
同理，逆序点亮可以使用循环右移指令来实现，其梯形图程序如图 所示。控原理是:当霓虹灯HL~HL8以正序点亮至第八盏灯时，Y007置1，其常闭触点断开，正序停止循环;M1置1，其常开触点接通反序控制回路，霓虹灯 HL1~HL8 以反序每秒亮灯右移1位。当霓虹灯 HL1~HL8 以反序点亮至第一盏灯时，Y000 置 1，其常闭触点断开，反序移停止循环;M0置1，其常开触点接通正序控制回路，霓虹灯开始下一次点亮循环控制。
