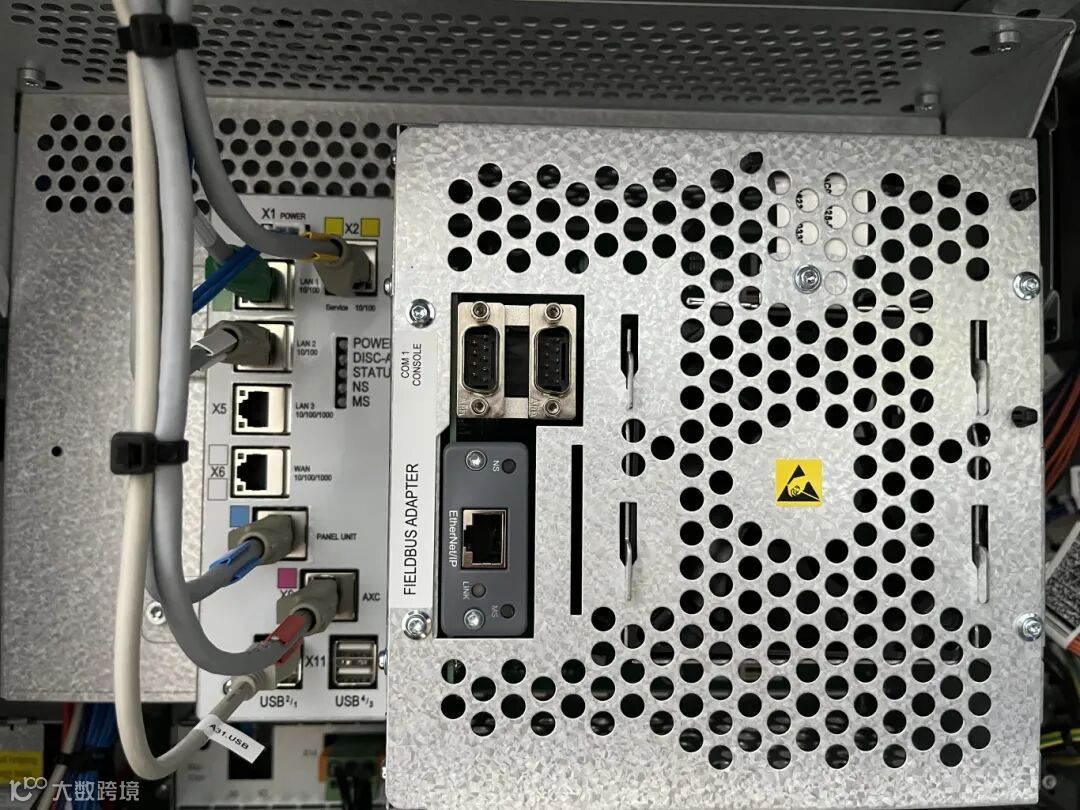

ABB机器人控制柜网口介绍

X2：（service）口； X3：（LAN1）口；

X4：（LAN2）口；   X5：（LAN3）口；

X6：（WAN）口；   X7：（PANEL UNIT）口；

X9：（AXC）口；

上述网口中，X2口、X3口和X4口属于"Private Network"专属段。

X2口：用来连接运行Robot studio仿真软件的个人计算机,一键连接是连service口 就是x2 ，电脑ip192.168.125同一网段

X3口：通常用来连接机器人的示教器

X4口：连接DSQC1030输入输出模块

按照实际配置的不同，X5口也能属于Private Network段的一部分。

X6口：“Public Network”公用段，通常作为使机器人控制器连接外部的网络，与外部网络设备进行通讯。

X7口：连接机器人控制柜的安全板

X9口：与轴计算机相连。若使用了MultiMove，X9口会与连接所有轴计算机的某台交换机相连。

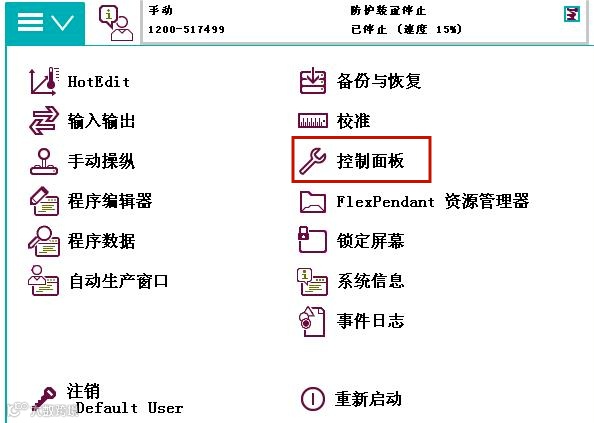

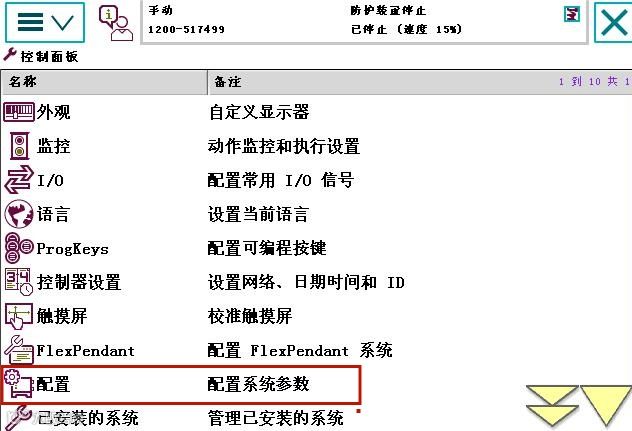

选择配置:

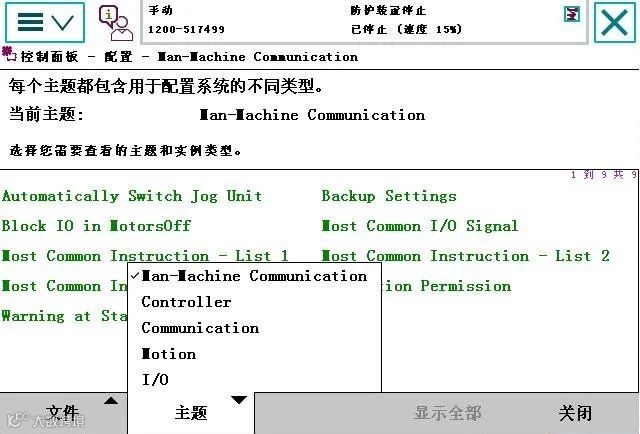

如下图所示，主题选项内选择Communication:

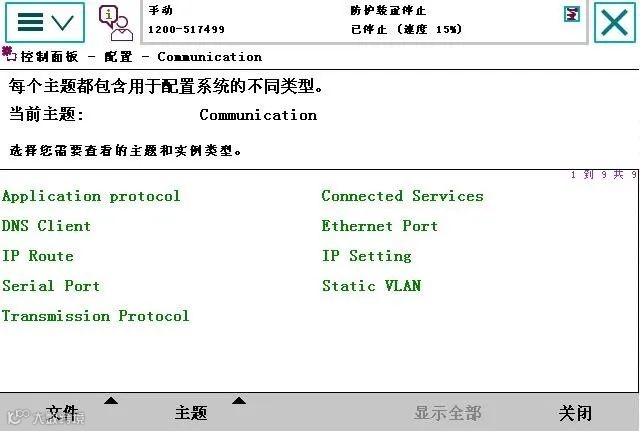

选择Static VLAN：

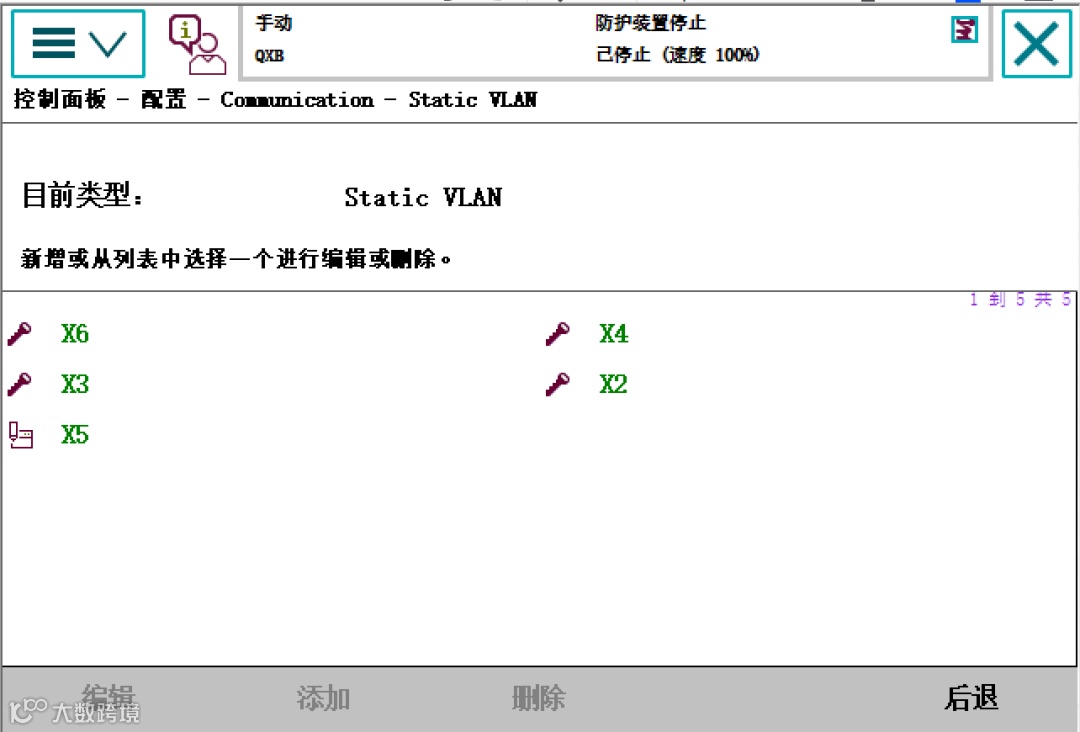

在static VLAN界面，选择X5网口：
