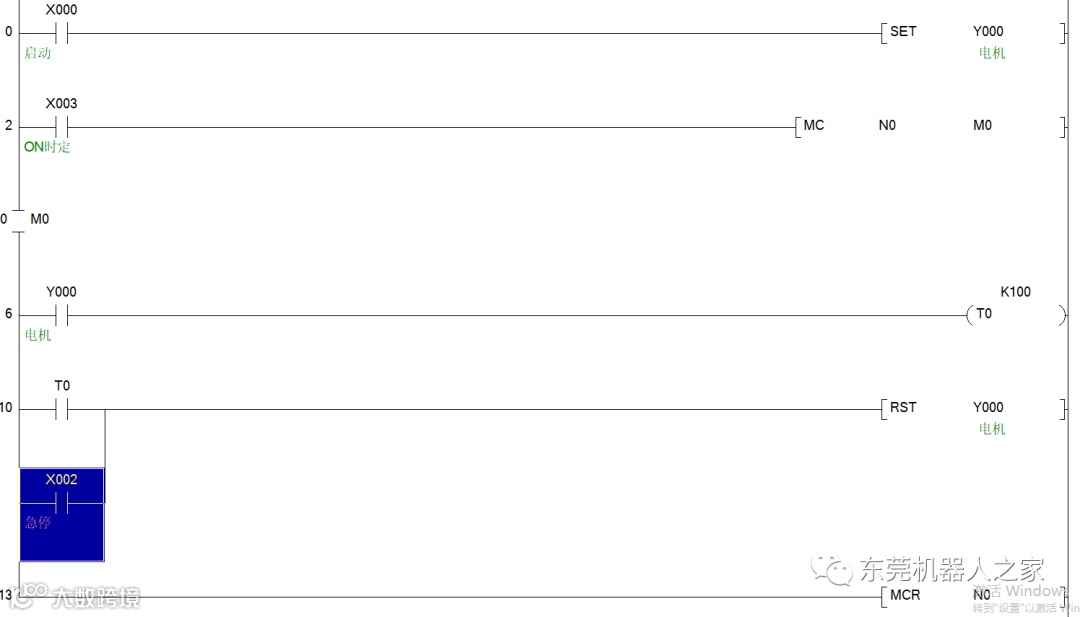

某台设备有两种操作模式,当切换开关X3置ON时为定时停机模式,切换开关X3为OFF时为手动停机模式,启动按钮X0,停止按钮X1,急停开关为x2,设备输出控制Yo。控制要求如下:

1,在定时停机模式,按下启动开关X0,设备连续运行,运行10S后自动停止,运行中若按下停止按钮无效,按下急停开关立即停止。

2在手动停机模式下,按下启动开关X0设备连续运行,运行中按下停止开关或急停开关均能立即停止

IO点数分析如下 ：

输入点

X000启动

X001停止

X002急停

X003ON时定时停机，OFF时手动机停

输出点

Y000 电机

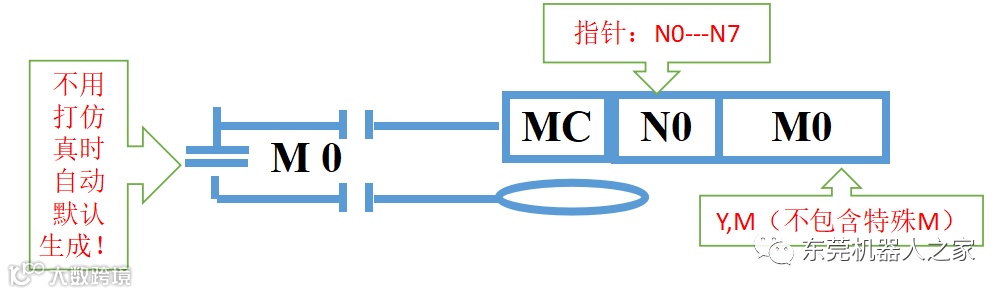

主控指令说明

 MC与MCR指令的功能是在主控与主控复位之间建立一个公共触点，公共触点的通断受主控指令影响，这种方式与堆栈指令的使用功能相同，但使用堆栈指令会占用很多的存储单元，增加PLC运算的周期，使用主控指令可以使程序简化。

MC：主控指令（公共触点的串联连接），执行主控指令后，将左母线移到主控触点之后。

MCR：主控复位，将左母线恢复到原来位置。
