导读：有趣的PID故事

工控自行化的朋友们，肯定听说过PID，那么什么是PID呢，下面就给大家讲一个PID知识相关的小故事：

小明接到这样一个任务：有一个水缸点漏水(而且漏水的速度还不一定固定不变)，要求水面高度维持在某个位置，一旦发现水面高度低于要求位置，就要往水缸里加水。

小明接到任务后就一直守在水缸旁边，时间长就觉得无聊，就跑到房里看小说了，每30分钟来检查一次水面高度。水漏得太快，每次小明来检查时，水都快漏完了，离要求的高度相差很远，小明改为每3分钟来检查一次，结果每次来水都没怎么漏，不需要加水，来得太频繁做的是无用功。几次试验后，确定每10分钟来检查一次。这个检查时间就称为采样周期

开始小明用瓢加水，水龙头离水缸有十几米的距离，经常要跑好几趟才加够水，于是小明又改为用桶加，一加就是一桶，跑的次数少了，加水的速度也快了，但好几次将缸给加溢出了，不小心弄湿了几次鞋，小明又动脑筋，我不用瓢也不用桶，老子用盆，几次下来，发现刚刚好，不用跑太多次，也不会让水溢出。这个加水工具的大小就称为比例系数

小明又发现水虽然不会加过量溢出了，有时会高过要求位置比较多，还是有打湿鞋的危险。他又想了个办法，在水缸上装一个漏斗，每次加水不直接倒进水缸，而是倒进漏斗让它慢慢加。这样溢出的问题解决了，但加水的速度又慢了，有时还赶不上漏水的速度。于是他试着变换不同大小口径的漏斗来控制加水的速度，最后终于找到了满意的漏斗。漏斗的时间就称为积分时间

小明终于喘了一口，但任务的要求突然严了，水位控制的及时性要求大大提高，一旦水位过低，必须立即将水加到要求位置，而且不能高出太多，否则不给工钱。小明又为难了！于是他又开努脑筋，终于让它想到一个办法，常放一盆备用水在旁边，一发现水位低了，不经过漏斗就是一盆水下去，这样及时性是保证了，但水位有时会高多了。他又在要求水面位置上面一点将水凿一孔，再接一根管子到下面的备用桶里这样多出的水会从上面的孔里漏出来。这个水漏出的快慢就称为微分时间

听完这个故事之后是不是对PID理解了很多吗？喜欢的话记得收藏和分享更多的朋友知识哦！

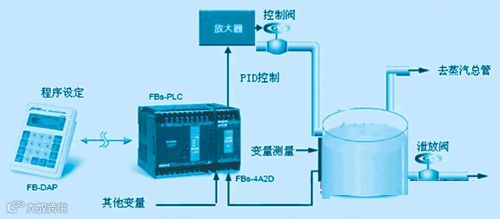

啥是PID？

PID，就是“比例（proportional）、积分（integral）、微分（derivative）”，是一种很常见的控制算法。

PID已经有107年的历史了。

它并不是什么很神圣的东西，大家一定都见过PID的实际应用。

比如四轴飞行器，再比如平衡小车......还有汽车的定速巡航、3D打印机上的温度控制器....

就是类似于这种：需要将某一个物理量“保持稳定”的场合（比如维持平衡，稳定温度、转速等），PID都会派上大用场。

那么问题来了：

比如，我想控制一个“热得快”，让一锅水的温度保持在50℃，这么简单的任务，为啥要用到微积分的理论呢。

你一定在想：

这不是so easy嘛~ 小于50度就让它加热，大于50度就断电，不就行了？几行代码用Arduino分分钟写出来。

没错~在要求不高的情况下，确实可以这么干~ But！如果换一种说法，你就知道问题出在哪里了：

如果我的控制对象是一辆汽车呢？

要是希望汽车的车速保持在50km/h不动，你还敢这样干么。

设想一下，假如汽车的定速巡航电脑在某一时间测到车速是45km/h。它立刻命令发动机：加速！

结果，发动机那边突然来了个100%全油门，嗡的一下，汽车急加速到了60km/h。

这时电脑又发出命令：刹车！

结果，吱...............哇............(乘客吐)

所以，在大多数场合中，用“开关量”来控制一个物理量，就显得比较简单粗暴了。有时候，是无法保持稳定的。因为单片机、传感器不是无限快的，采集、控制需要时间。

而且，控制对象具有惯性。比如你将一个加热器拔掉，它的“余热”（即热惯性）可能还会使水温继续升高一小会。

这时，就需要一种『算法』：

它可以将需要控制的物理量带到目标附近
它可以“预见”这个量的变化趋势
它也可以消除因为散热、阻力等因素造成的静态误差
....

于是，当时的数学家们发明了这一历久不衰的算法——这就是PID。

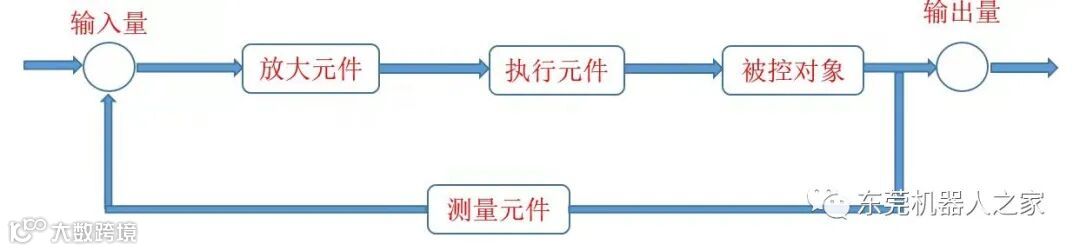

你应该已经知道了，P，I，D是三种不同的调节作用，既可以单独使用（P，I，D），也可以两个两个用（PI，PD），也可以三个一起用（PID）。

这三种作用有什么区别呢？客官别急，听我慢慢道来

我们先只说PID控制器的三个最基本的参数：kP,kI,kD。

P就是比例的意思。它的作用最明显，原理也最简单。我们先说这个：

需要控制的量，比如水温，有它现在的『当前值』，也有我们期望的『目标值』。

当两者差距不大时，就让加热器“轻轻地”加热一下。
要是因为某些原因，温度降低了很多，就让加热器“稍稍用力”加热一下。
要是当前温度比目标温度低得多，就让加热器“开足马力”加热，尽快让水温到达目标附近。

这就是P的作用，跟开关控制方法相比，是不是“温文尔雅”了很多。

实际写程序时，就让偏差（目标减去当前）与调节装置的“调节力度”，建立一个一次函数的关系，就可以实现最基本的“比例”控制了~

kP越大，调节作用越激进，kP调小会让调节作用更保守。

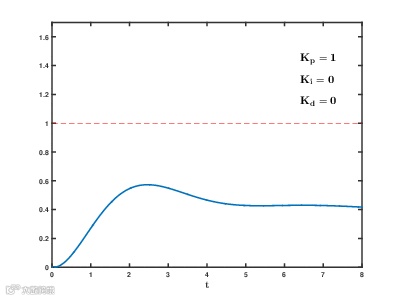

要是你正在制作一个平衡车，有了P的作用，你会发现，平衡车在平衡角度附近来回“狂抖”，比较难稳住。

如果已经到了这一步——恭喜你！离成功只差一小步了~

D的作用更好理解一些，所以先说说D，最后说I。

刚才我们有了P的作用。你不难发现，只有P好像不能让平衡车站起来，水温也控制得晃晃悠悠，好像整个系统不是特别稳定，总是在“抖动”。

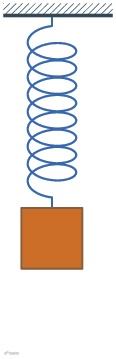

你心里设想一个弹簧：现在在平衡位置上。拉它一下，然后松手。这时它会震荡起来。因为阻力很小，它可能会震荡很长时间，才会重新停在平衡位置。

请想象一下：要是把上图所示的系统浸没在水里，同样拉它一下：这种情况下，重新停在平衡位置的时间就短得多。

我们需要一个控制作用，让被控制的物理量的“变化速度”趋于0，即类似于“阻尼”的作用。

因为，当比较接近目标时，P的控制作用就比较小了。越接近目标，P的作用越温柔。有很多内在的或者外部的因素，使控制量发生小范围的摆动。

D的作用就是让物理量的速度趋于0，只要什么时候，这个量具有了速度，D就向相反的方向用力，尽力刹住这个变化。

kD参数越大，向速度相反方向刹车的力道就越强。

如果是平衡小车，加上P和D两种控制作用，如果参数调节合适，它应该可以站起来了~欢呼吧。

等等，PID三兄弟好像还有一位。看起来PD就可以让物理量保持稳定，那还要I干嘛？

因为我们忽视了一种重要的情况：

还是以热水为例。假如有个人把我们的加热装置带到了非常冷的地方，开始烧水了。需要烧到50℃。

在P的作用下，水温慢慢升高。直到升高到45℃时，他发现了一个不好的事情：天气太冷，水散热的速度，和P控制的加热的速度相等了。

这可怎么办？

P兄这样想：我和目标已经很近了，只需要轻轻加热就可以了。
D兄这样想：加热和散热相等，温度没有波动，我好像不用调整什么。

于是，水温永远地停留在45℃，永远到不了50℃。

作为一个人，根据常识，我们知道，应该进一步增加加热的功率。可是增加多少该如何计算呢？

前辈科学家们想到的方法是真的巧妙。

设置一个积分量。只要偏差存在，就不断地对偏差进行积分（累加），并反应在调节力度上。

这样一来，即使45℃和50℃相差不太大，但是随着时间的推移，只要没达到目标温度，这个积分量就不断增加。系统就会慢慢意识到：还没有到达目标温度，该增加功率啦！

到了目标温度后，假设温度没有波动，积分值就不会再变动。这时，加热功率仍然等于散热功率。但是，温度是稳稳的50℃。

kI的值越大，积分时乘的系数就越大，积分效果越明显。

所以，I的作用就是，减小静态情况下的误差，让受控物理量尽可能接近目标值。

I在使用时还有个问题：需要设定积分限制。防止在刚开始加热时，就把积分量积得太大，难以控制。
