电工导线载流量简介
说明：电工导线载流量根据国标进行选择，在根据实际安装方式、工作环境等因素选择，在这里不做介绍。此文主要介绍导线横截面积载流量概念、导线载流量计算公式，经验载流量与常用导线载流量对照表，方便电工等技术人员在工作中做参考使用。
目录
一、电工导线横截面积
二、电工导线载流量计算公式
三、常用电工导线载流量经验对照表
正文
一、电工导线横截面积
1、电工导线横截面积
电工使用的导线，横截面积指的是剪断导线，导线线芯（铜芯、铝芯）的单位面积，导线横截面积单位一般都是mm2毫米平方，例如1.0平方毫米、2.5平方毫米等。不同材料不同大小横截面积允许通过最大电流不一样。
2、电工导线载流量
导线承载的电流强度数值，单位为安培(A)。在电力工程中，导线载流量是按照导线材料和导线截面积(单位平方毫米，简称平方)、导线敷设条件三个因素决定。一般来说，单根导线比多根并行导线可取较高的载流量;明线敷设导线比穿管敷设的导线可取较高的载流量;铜质导线可以比铝制导线取较高的载流量。导线载流量取值应符合国际电工协会IEC_60364-5-523_1983标准。
3、导线载流量使用寿命
截流量指的是电线在常温下持续工作并能保证一定使用寿命（如 30 年）的工作电流大小。电线截流量的大小与其截面积的大小有关，即导线截面越大，它所能通过的电流也越大。如果线路电流超过载流量，使用寿命就相应缩短，如不及时换线，就可能引起种种电气事故。
二、电工导线载流量计算公式
1、电工导线载流量计算公式
I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 。
2、公式说明
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2；BVV铜导线安全载流量的推荐值4×8A/mm2=32A 。
计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）
S----铜导线截面积（mm2）
I----负载电流（A）。
三、常用电工导线载流量经验对照表
1、常用经验
1平方铜芯线允许长期负载电流为：8A—-12A
1.5平方铜芯线允许长期负载电流为：12A—-15A
2.5平方铜芯线允许长期负载电流为：16A—-25A
4平方铜芯线允许长期负载电流为：25A—-32A
6平方铜芯线允许长期负载电流为：32A—-40A
10平方铜芯线允许长期负载电流为：40A—-63A
16平方铜芯线允许长期负载电流为：63A—-90A
25平方铜芯线允许长期负载电流为：90A—-100A
35平方铜芯线允许长期负载电流为：100A—-122.5A
50平方铜芯线允许长期负载电流为：120A—-150A，可用两根导线代替25X25
70平方铜芯线允许长期负载电流为：150A—-210A，可用两根导线代替35X35
95平方铜芯线允许长期负载电流为：200A—-235A，可用对应铜排规格代替
120平方铜芯线允许长期负载电流为：230A—-300A，可以对应铜排规格代替
一般较大电流都使用铜排代替，可以不使用导线。
1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
16、25mm2的导线可将其截面积数乘以4倍。35、50mm2的导线可将其截面积数乘以3倍。70、95mm2的导线可将其截面积数乘以25倍120、150、185mm2的导线可将其截面积数乘以2倍。
2、经验口诀
（1）经验口诀
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
（2）口诀注释：
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
3、常用电工导线载流量经验对照表（来自百度网络）

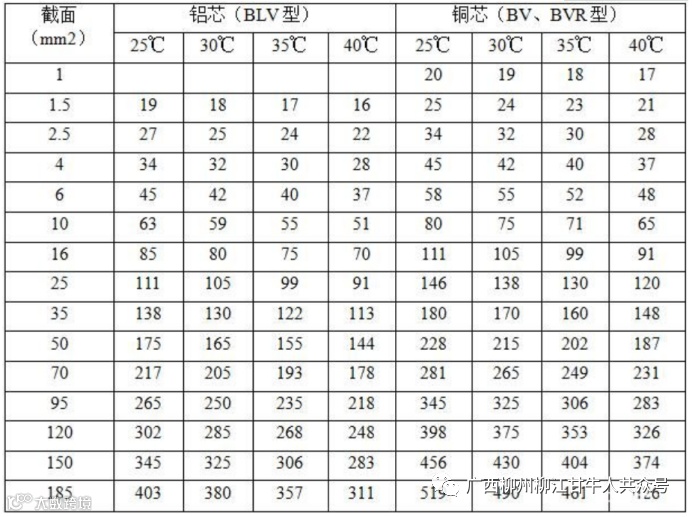

（1）BV、BVR和BLV（铝芯）聚氯乙烯绝缘导线明敷设的载流量表

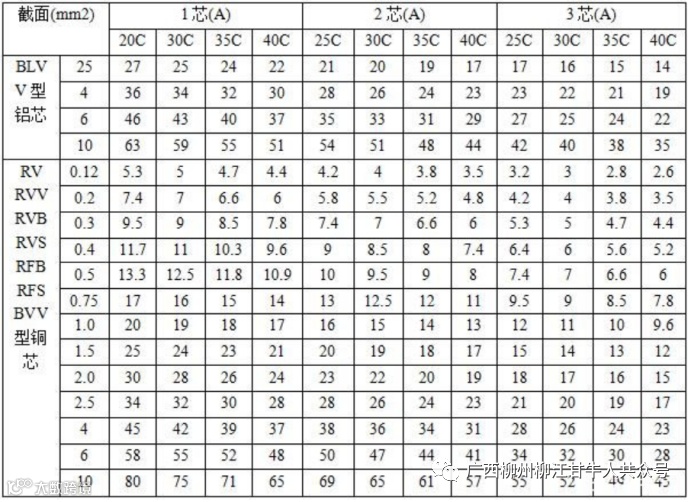

（2）RV、RVV、RVB、RVS、RFB、RFS、BVV塑料绝缘软线、塑料护套线明敷设的载流量表

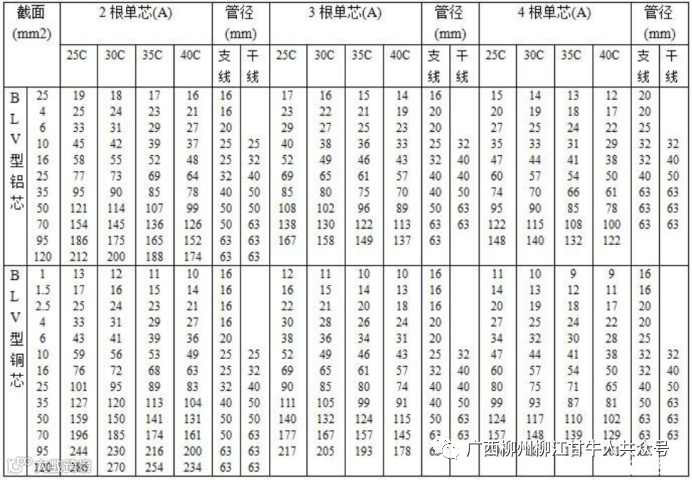

（3）BLV聚氯乙烯绝缘电缆穿塑料管敷设的载流量表
…………………END…………………
