KUKA机器人十字激光标定程序

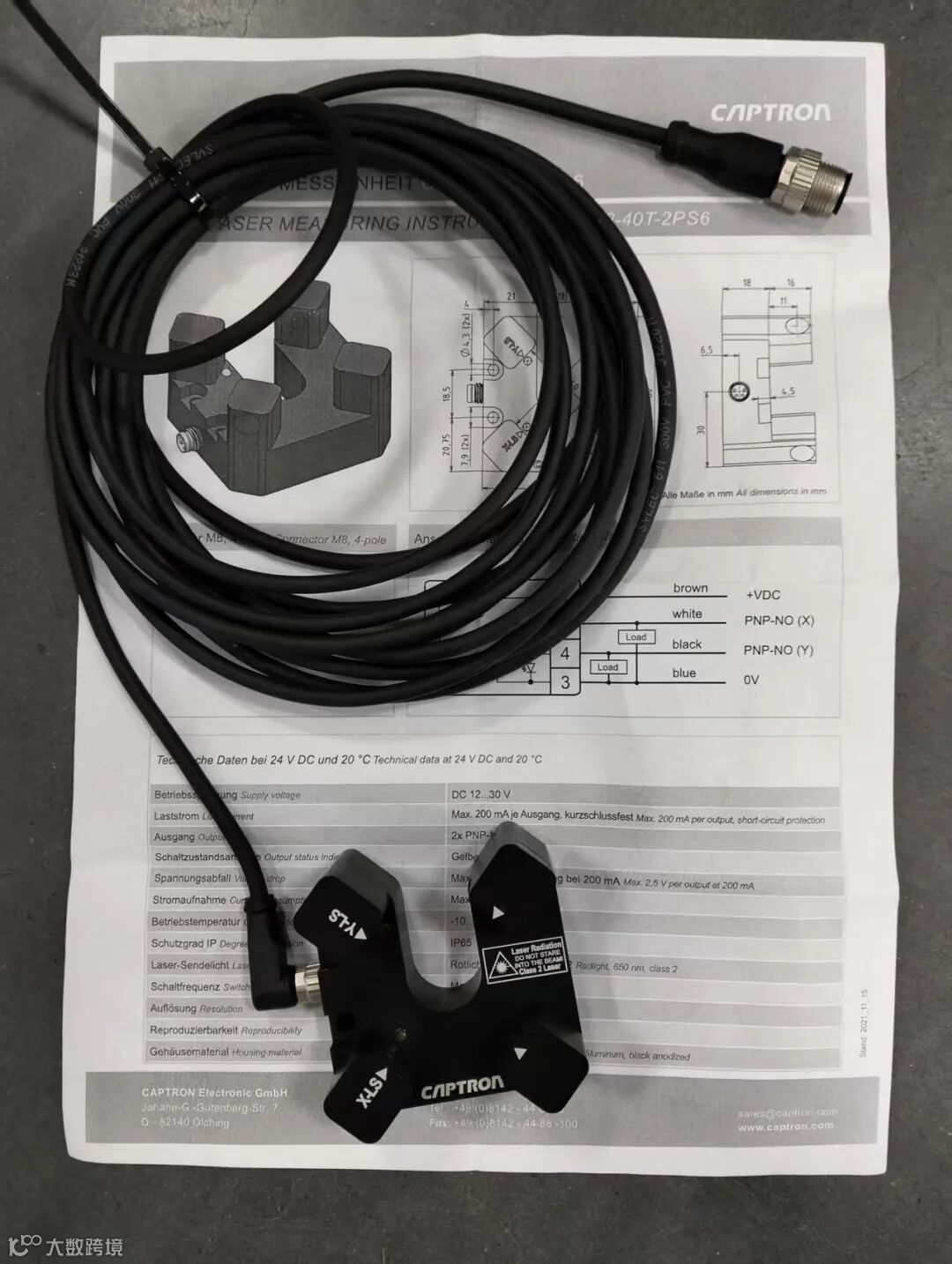

CAPTRON（凯本隆）OGLW2-40T-2PS6 十字激光TCP测量传感器，用于工业机器人工具中心点（TCP）的高精度自动标定与检测。
- 核心原理：通过两组垂直交叉的激光光束（十字激光），在交点处形成高精度参考点，用于测量机器人工具末端的位置偏差。
- 典型应用：点胶、焊接、精密装配等对TCP精度要求极高的场景，可实现0.01mm级重复精度。
- 电气规格：12-30V DC供电，2路PNP-NO输出，IP65防护等级，适合工业环境。
📐 十字激光标定TCP的核心流程
一. 硬件安装与接线
- 将传感器固定在机器人工作范围内的稳定基座上，确保激光交叉点位置不变。
- 按说明书接线：
- 棕色：+VDC
- 白色：PNP-NO (X轴信号)
- 黑色：PNP-NO (Y轴信号)
- 蓝色：0V
- 连接传感器与机器人控制器I/O模块，确保信号正常触发。
二. 传感器中心坐标标定（首次使用）
1. 手动移动机器人工具末端，使其在不同姿态下穿过激光十字交点，记录多组工具位姿。
2. 利用4点/6点法算法，通过控制器或专用软件计算出激光交点在机器人基坐标系下的绝对坐标。
3. 保存该坐标作为后续TCP校正的基准参考点。
三. TCP自动标定/校正
1. 编程让机器人工具以圆形/方形路径穿过激光十字，分别触发X、Y轴激光信号各2次。
2. 控制器采集信号触发时的工具位置，通过几何计算求出当前TCP与激光交点的偏差。
3. 自动更新机器人工具坐标系参数，完成TCP校正，整个过程通常在30秒内完成。
四. 精度验证
- 让工具移动至激光交点，重复测量多次，验证TCP重复精度是否满足工艺要求。
- 若偏差超出阈值，可重新执行标定流程或检查传感器安装稳定性。
✨ 关键优势
- 非接触测量：避免工具磨损与传感器碰撞。
- 高速校正：自动标定耗时短，减少停机时间。
- 高可靠性：金属外壳+IP65防护，适应恶劣工业环境。
- 兼容性强：支持主流机器人品牌（如UR、KUKA、ABB等），可通过专用软件包快速集成。
