O型密封圈的外观质量检验规范

   GB／T 3452规定了液压气动用O形橡胶密封圈(以下简称O形圈)外观质量检验的判定依据，O形圈的标准尺寸规定于GB／T 3452.1；ISO 16031-1和 ISO 16031-2。GB／T 3452对O形圈的表面缺陷进行了定义和分类，并对这些缺陷规定了最大允许极限值。GB／T 3452也适用航空航天工程中使用的O形圈。

   等级的选择：如果用户在采购时没有规定等级,对于特定的航空航天应用场合,外观质量要求选择S级,其余场合的外观质量要求选择N级。

   表面状况：

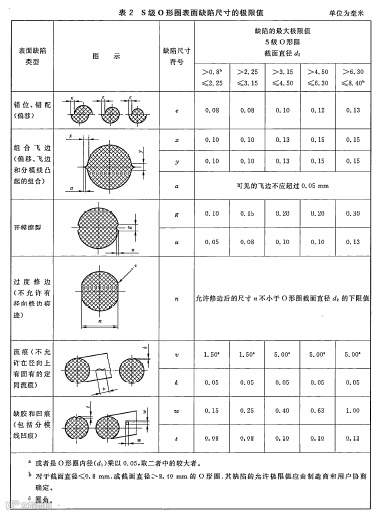

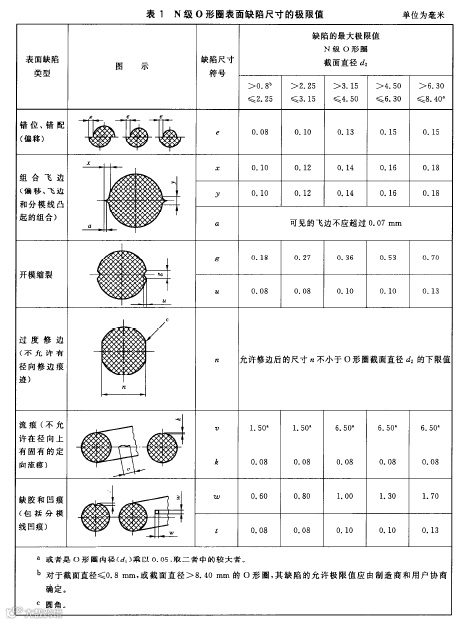

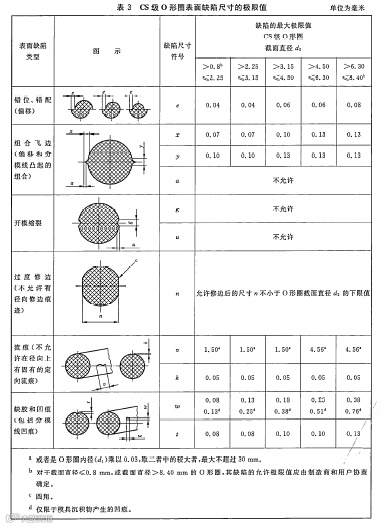

   1.当自然状态下的O形圈在适当灯光下用2倍的放大镜观察时,O形圈表面不应有大于表1､表2和表3中极限值的裂纹､破裂､气泡或其他缺陷。其他方法宜由制造商和用户协商确定。

   2.在给出的条件下观察,O形圈表面不应嵌入外来杂质。

   3.对表1､表2和表3中规定的极限值以内的流痕､缺料和凹痕規定如下:

   a)对于N级和S级,在圆周上任何25mm的长度内上述缺陷不允许多于3处;对于CS级,在圆周上的任何25mm长度内上述缺陷不允许多于1处。

   b)上述缺陷不允许相互连接。

   c)对于N级和S级,当缺陷之间的间隔距离小于其最大允许极限尺寸时,上述缺陷不允许多于3处;对于CS级,当缺陷之间的间隔距离小于其最大允许极限尺寸,且每25mm圆周长度上仅有1处缺陷时,上述缺陷不允许多于2处。

   4.在径向上不应有固有的定向流痕。

   5. 任何过度修边的表面应与正常表面光滑过渡。

   6. 可以用适当规格的线规通过比较来测量缺陷的大小。

   7. 当发生争议时,测量方法应由制造商和用户协商确定。

   CS级(关键用途)CS级规定了用于外观质量水平非常高和/或表面缺陷尺寸公差精度要求非常高的O形圈检验判定依据。这一等级包括航空航天业或医药业的一些关键场合的应用。在这些场合下,为了达到最满意的使用效果,O形圈的表面应力求无缺陷。
