O型密封圈的尺寸系列及公差
在流体传动系统中，功率是通过封闭回路中的受压流体来传递和控制的。系统中的各种元件、附件和管路均需要密封。O形橡胶密封圈（简称 O 形圈）是密封件中用途广、产量大的密封元件。正确选择 O 形圈的尺寸与公差是保证液压气动系统与元件正常可靠工作的关键环节。
GB/T3452 规定了用于液压气动的O形橡胶密封圈（下称O形圈）的内径， 截面直径，公差和尺寸标识代号，适用于一般用途( G 系列）和航空及类似的应用( A 系列）。
如有适当的加工方法，规定的尺寸和公差适合于任何一种合成橡胶材料。
通常采用的加工是根据 70 IRHD NBR 的收缩率。对于与该标准的NBR 合成物不同收缩的材料，要保持名义尺寸和表列的公差极限，可能需要特殊的模具。
符号：
d1 -- O形圈的内径
d2 -- O形圈的截面直径
结构

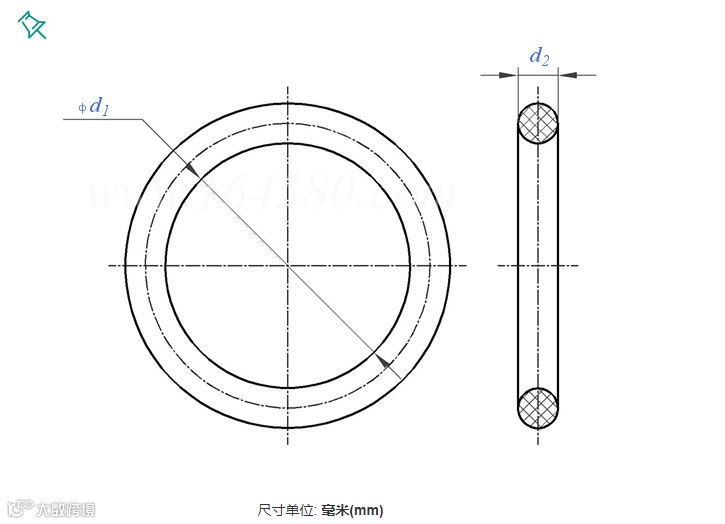

O形圈的形状应为圆环形，如图所示
内径 d1 、截面直径 d2 和 公差
一般用途的O形圈( G 系列）的内径 d1 截面直径 d2和公差，应从G系列中选取；对于航空和类似应用的O形圈( A 系列）的内径 d1, 截面直径d2和公差 ，应从A系列中选取，本部分推荐了较小的公差范 围 。
注：大多数内径尺寸是按优先数系列选取的。
G 系列O形圈内径d1的公差用以下公式计算：
d1的公差＝ 士 [ ( d10.95 X 0. 009)+0. 11] mm
A 系列O形圈内径d1的公差用以下公式计算：
d1的公差＝ 士 [ (d10.96 X 0. 007)+0. 09] mm
计算结果应经四舍五入圆整，小数点后取两位有效数字。

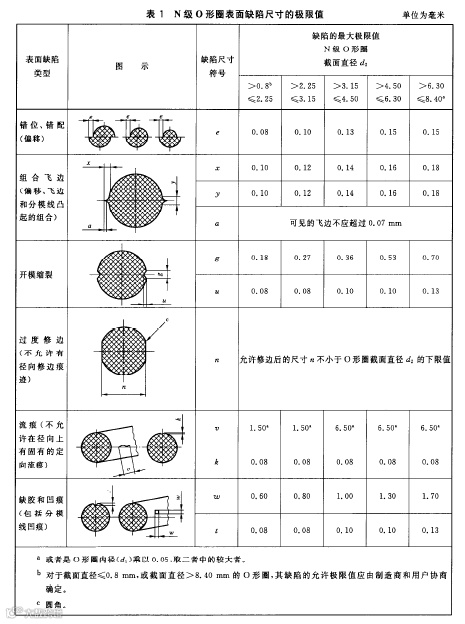

O型密封圈的尺寸系列及公差
尺寸标识代号
根据 GB/ T3452.2部分，符合A系列或G系列的O形圈 ，尺寸标识代号应以 内径 d1，截面直径 d2，系列代号( G 或 A) 和等级代号( N 和 S) 标明。
O型密封圈的尺寸系列及公差

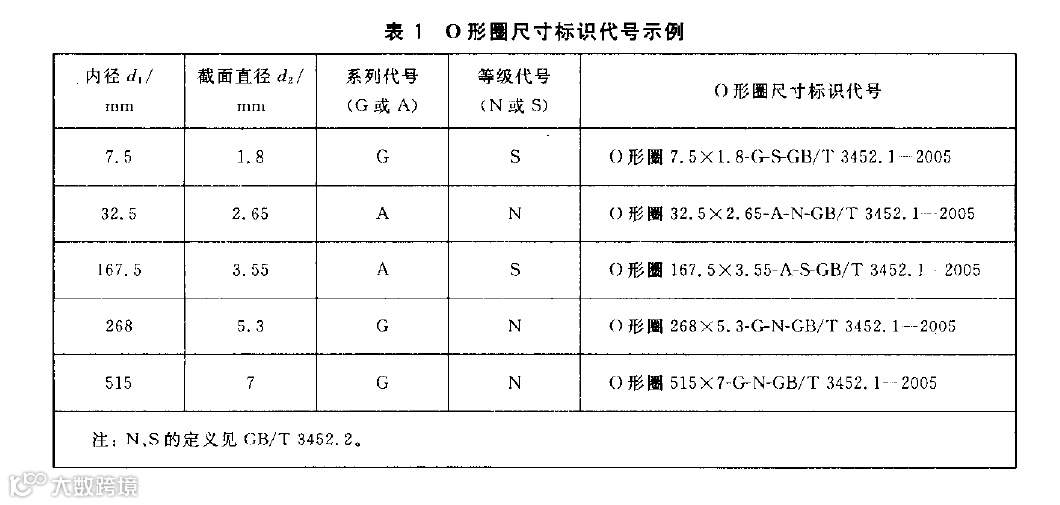

识别编码表（参照SO 3601 标准的本部分）
当选择遵守本部分时，建议制造商在试验报告、产品样本和销售资料中使用以下说明：＂O形圈的尺寸和公差符合 GB/ T 3452.1- 2005《液压 气动用 O 形橡胶密封圈 第 1 部分：尺寸系列及公差》"
