【新品发布】湖南静芯推出可用于高速接口的7V低容静电保护器件SELC2F7V1U/ SELC2F7V1B

湖南静芯推出全新低容静电保护器件 SELC2F7V1U/SELC2F7V1B，最大工作电压为7V，采用DFN1006-2L小型封装，可应用于USB3.1、HDMI2.0、DisplayPort及V-by-One等高速数据传输接口。该款产品支持pin-to-pin 替代 SESD Series，能有效防护静电冲击，为高速数据传输线路提供可靠保护。

产品介绍

SELC2F7V1U和SELC2F7V1B是湖南静芯研发的7V单通道低电容ESD静电保护器件，采用DFN1006-2L封装，根据IEC61000-4-5标准可承受4A(8/20μs)的峰值脉冲电流，可用于提供高达±23kV(接触放电)，±23kV(空气放电)的ESD保护.

SELC2F7V1B为双向器件，拥有低至0.25pF的超低电容，对高速信号的衰减很小，能最大程度地保证信号完整性，常用于保护数据传输速率极高、对信号质量非常敏感的差分信号线，例如USB 3.1 / 3.0、HDMI 2.0 / 1.4、DisplayPort 和 Thunderbolt等高速接口。

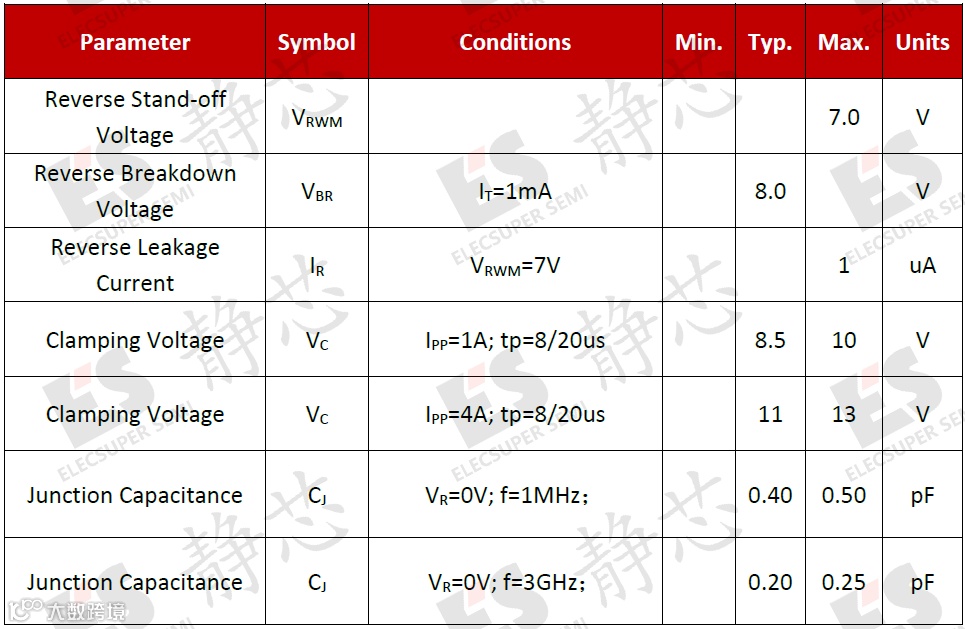

表1 SELC2F7V1B电气特性表

SELC2F7V1U为单向器件，电容比双向器件略高，约为0.4pF，拥有更强的钳位能力，能在ESD事件发生时，将电压钳制在更低的水平，从而为后端敏感芯片提供更坚实的保护。可应用在速率相对较低，但对可靠性要求高的接口，例如USB 2.0、eSATA、SIM卡、音频接口等。

表2 SELC2F7V1U电气特性表

应用示例

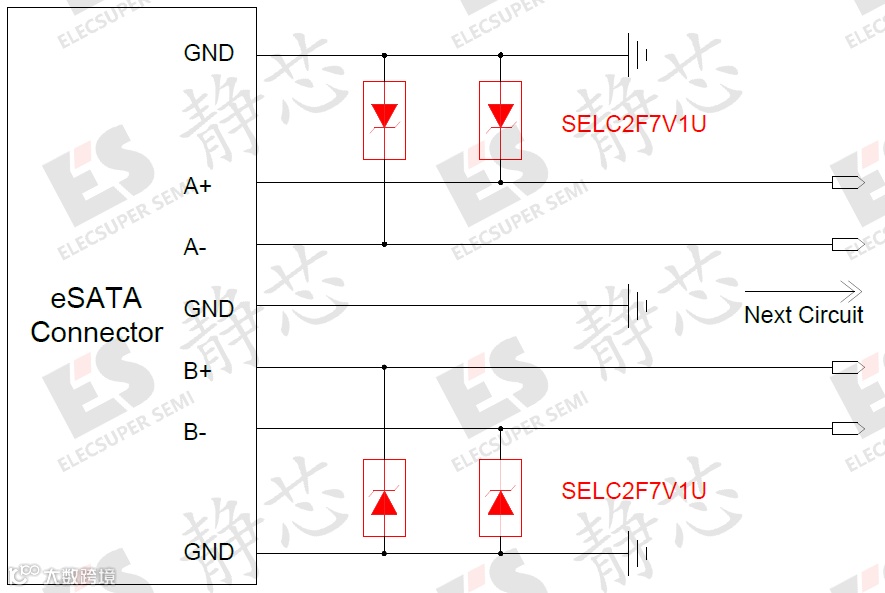

图1 SELC2F7V1U应用示例

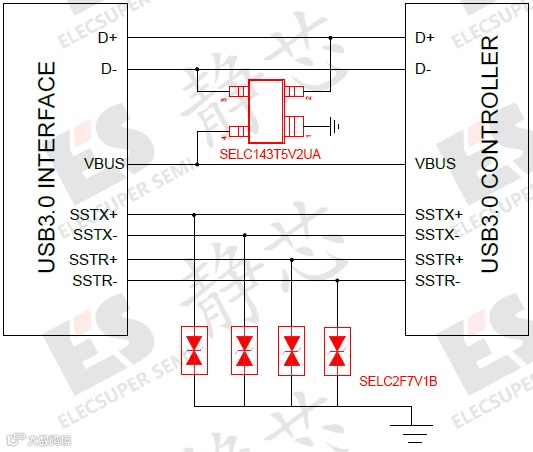

图2 SELC2F7V1B应用示例

总结与结论

SELC2F7V1U和SELC2F7V1B凭借其超小体积、低电容和低钳位为空间受限的电子设备提供了高效可靠的ESD防护选择，可为工作电压为7V及以下的相关电路静电防护提供性价比极高的选择，将在消费电子、可穿戴设备、通信设备和工业控制等领域发挥重要作用。

湖南静芯ESD器件工作电压涵盖1.0~72V，电流涵盖4~30A，电容最低至0.08pF，封装涵盖CSP、FC及各类封装形式。同时推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护。结合TDS器件与深回扫ESD优势，湖南静芯是国内首家推出USB4.0完整解决方案的公司，详情可以参考：“湖南静芯推出Thunderbolt4、5/USB4.0&PD3.0的ESD&EOS防护完整解决方案100W+80G”与“湖南静芯推出USB4.0&PD3.1的ESD&EOS防护完整解决方案140W&180W+80G/120G”等文章。
