引言
美国冶金学家Elwood Haynes于1912年创立Haynes International公司，率先研发钴基耐磨合金Stellite。20世纪20年代，团队在Union Carbide开发出镍基耐蚀合金，1921年取得镍钼合金专利，并于1929年推出Hastelloy A系列。1930年代推出的Hastelloy B（镍钼系）专为耐盐酸腐蚀设计，其名称取自Haynes、Stellite与Alloys。该合金主要应用于航空火箭喷嘴及化工强腐蚀环境。
哈氏合金作为镍基合金的重要分支，分为B、C、G三大系列，适用于铁基不锈钢及非金属材料无法应对的强腐蚀介质，在石油化工、环保等领域广泛应用。
发展历程
为提升耐蚀性与加工性能，哈氏合金历经三次重大改进：
- B系列：B-2 → B-3
- C系列：C-276 → C-4 → C-22 → C-2000
- G系列：G-3 → G-30

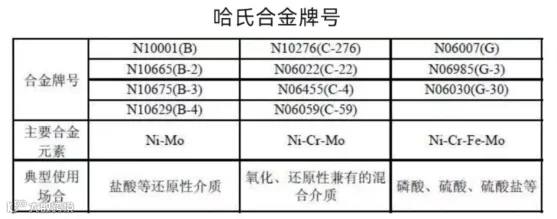

目前广泛应用第二代材料：B-2（N10665）、C-276（N10276）、C-22（N06022）、C-4（N06455）和G-3（N06985）。第三代材料B-3（N10675）、B-4（N10629）、C-59（N06059）处于推广阶段。近年含6%钼的“超级不锈钢”逐步替代G系列部分应用场景，致其使用量下降。

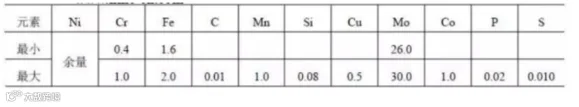

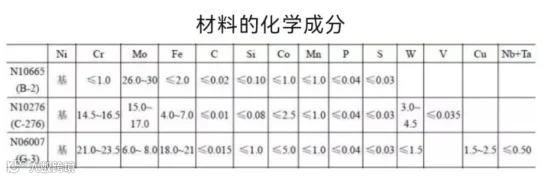

典型化学成分
力学性能

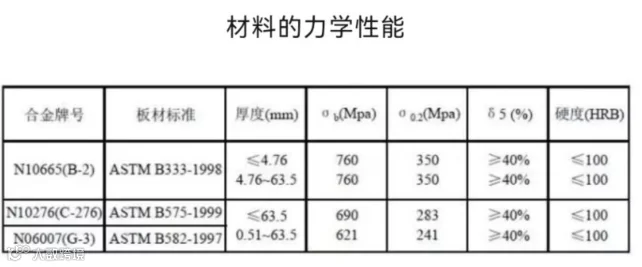

哈氏合金具备高强度与高韧性，但机械加工难度较大。其应变硬化效应显著，变形率达15%时加工硬化程度约为18-8不锈钢的两倍。材料存在中温敏化区间（550~900℃），敏化趋势随变形率提升而加剧；高温环境下易吸收有害元素，导致力学与耐蚀性能衰减。
哈氏B-2合金详解
耐蚀性能
作为超低碳、超低硅的镍钼型合金，B-2通过严格控制碳硅含量抑制焊缝碳化物析出，确保焊接状态下的耐腐蚀性。其在各类还原性介质中表现优异，可耐受任意浓度盐酸、中等浓度非氧化性硫酸、磷酸及高温有机酸腐蚀，广泛应用于盐酸浓缩、乙苯烷基化等化工工艺。
但存在明显短板：存在1200~1300℃与550~900℃双敏化区间；焊缝易发生枝晶偏析，增加晶间腐蚀敏感性；中温热稳定性差，铁含量低于2%时在650~750℃易析出β相（Ni₄Mo），导致韧性下降及应力腐蚀开裂风险。
物理性能

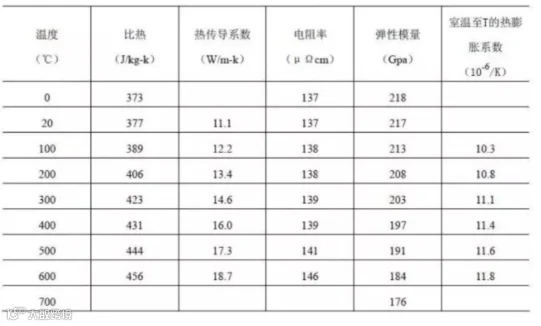

密度9.2g/cm³，熔点1330~1380℃，室温磁导率≤1.001。

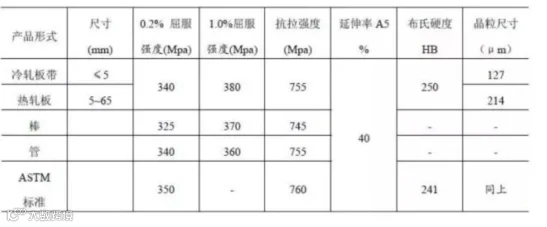

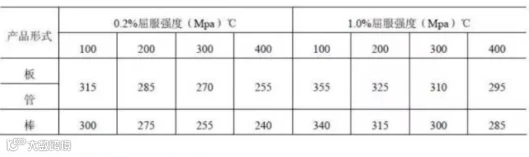

机械性能
