摘要： 机械图纸是一门精确的视觉语言。本文将为你拆解这份“语言”的三大核心要素：视图体系、尺寸与公差、技术符号，让你拿到图纸不再茫然。
机械图纸是工程师的“通用语”。读懂它，关键在于理解其严谨的表达规则。
1. 视图体系：零件是如何被“透视”的？

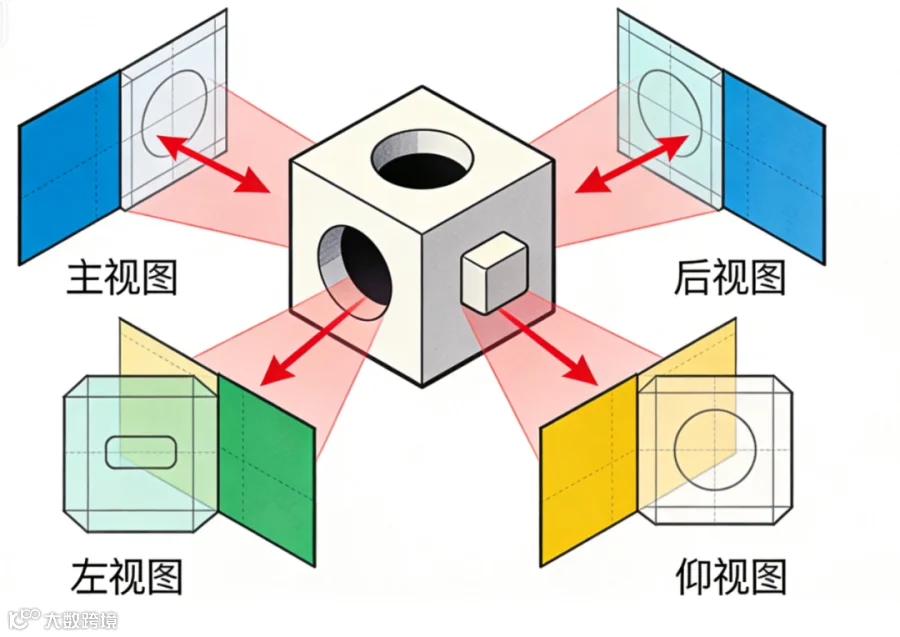

这是理解零件形状的基础。我国采用第一角投影法（想象将零件置于透明的玻璃盒中，从前往后看，投影面在物体后方）。
主视图： 最重要的特征视图，反映主要形状。
其他基本视图： 俯、左、右、仰、后视图，围绕主视图按投影规则展开。

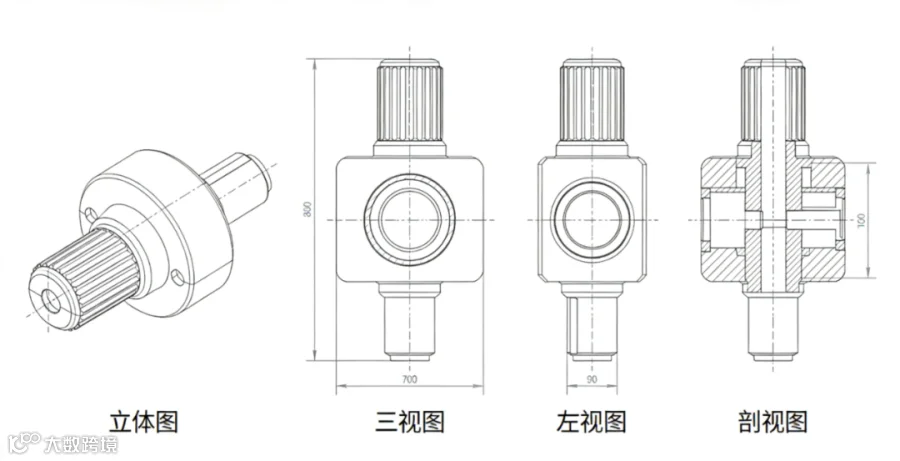

剖视图： 用假想剖切面切开零件，表达内部结构。全剖、半剖、局部剖用途各异。
局部放大图： 对细小结构进行放大表达。
2. 尺寸与公差：不仅是大小，更是“允许的误差”
尺寸： 定义几何形状的大小和位置。分清定形尺寸（多大）和定位尺寸（在哪儿）。
公差： 设计的精髓所在，是互换性的保证。

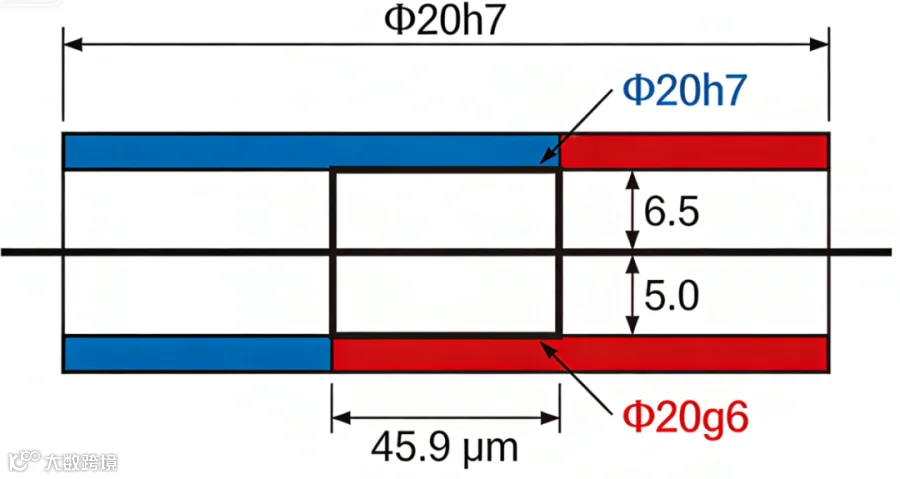

尺寸公差： 如Φ20±0.01，定义了尺寸的允许变动量。

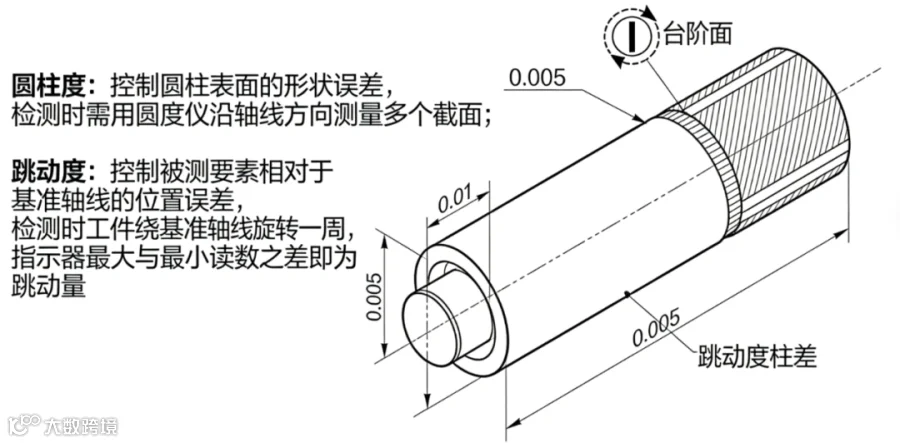

几何公差（形位公差）： 控制形状（直线度、平面度）和位置（平行度、垂直度、同轴度）的误差。这是图纸中最难也最体现设计意图的部分。
3. 技术符号与注释：图纸的“修辞”
粗糙度符号（√）： 表面微观不平度，直接影响摩擦、磨损和配合性质。
基准符号（A, B, C…）： 几何公差的测量参照。
技术要求： 用文字说明热处理（如调质HRC28-32）、表面处理（如发蓝）、未注圆角等全局性要求。
小结： 读图是一个从整体到局部，从形状到精度的解析过程。先通过视图想明白“它长什么样”，再通过尺寸和公差理解“要做多精确”，最后结合符号读懂“还有什么特殊要求”。掌握这门语言，你就打开了机械世界的大门。
