摘要：
在大型分布式控制系统（DCS）中，IO站点分散在车间各个角落，一旦发生通信中断或模块故障，快速定位故障点是保障生产连续性的关键。
TIA Portal提供了强大的诊断与报警机制，将底层的硬件故障以直观的图形化方式呈现给维护人员。
本文将系统性地介绍如何利用TIA Portal的诊断缓冲区、分布式IO站点拓扑视图、模块状态指示灯模拟以及用户自定义报警（Program Alarms），实现从“发生故障”到“精确定位”再到“快速修复”的全流程高效诊断。
引言
传统的PLC故障排查往往依赖工程师连接编程软件，逐一检查硬件组态状态。
这种方式不仅效率低下，而且对维护人员的技术要求较高。
TIA Portal集成了多层次诊断工具：从系统自带的硬件诊断，到用户可以自定义的报警功能，使得故障信息能够主动推送至上位机或HMI，甚至通过短信通知维护人员。
掌握这些诊断功能，是实现工厂预测性维护和快速响应的关键。
一、 系统级诊断：诊断缓冲区与模块状态

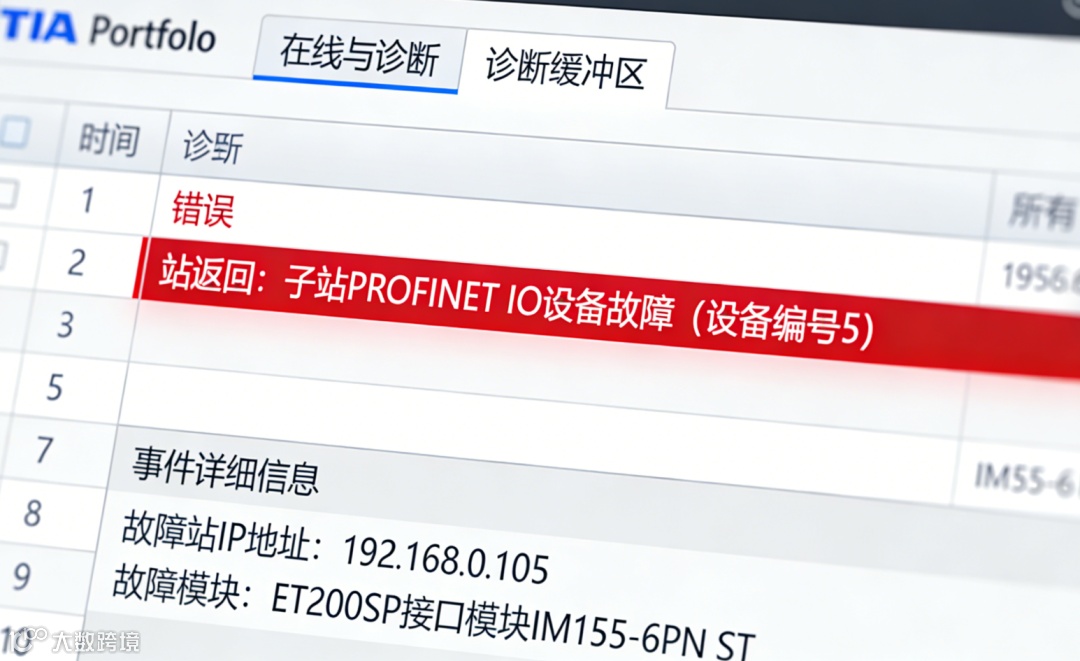

诊断缓冲区：这是PLC的“黑匣子”，记录了所有系统事件，包括CPU启动、停止、编程错误、硬件故障、通信中断等。
每条记录包含时间戳、事件ID和详细的文本描述。
维护人员通过阅读诊断缓冲区，可以追溯故障发生的顺序和根本原因。

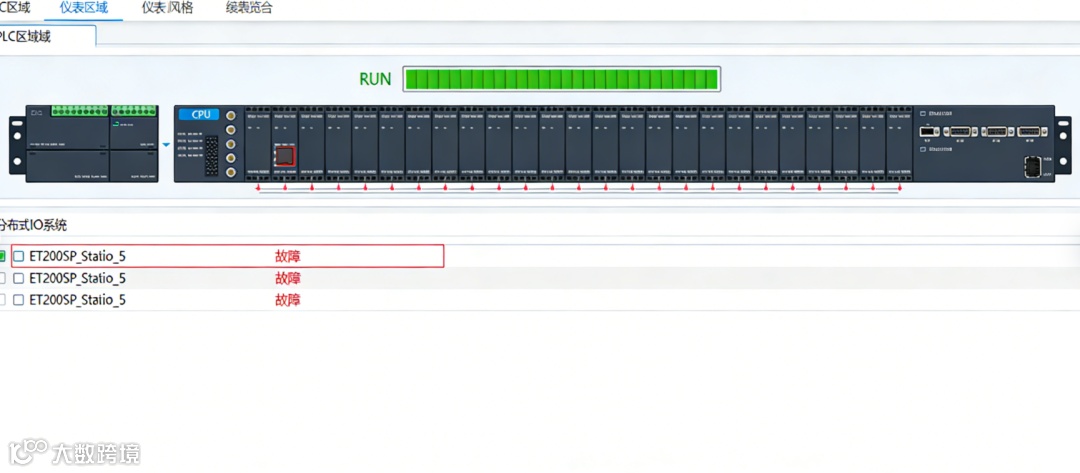

在线与诊断视图：在TIA Portal中，将项目切换到在线模式，双击PLC的“在线与诊断”功能。
这里可以直观地看到CPU的运行状态、循环时间、存储卡使用情况等。
更重要的是，可以查看分布式IO站点的状态——任何站点或模块出现故障，都会以红色叉号或黄色警告图标显示。
二、 分布式IO站点故障定位实战
场景：一条生产线使用了PROFINET网络，连接了8个ET200SP分布式IO站点。
某日，第5个站点突然通信中断，导致生产停机。
步骤1：使用拓扑视图定位

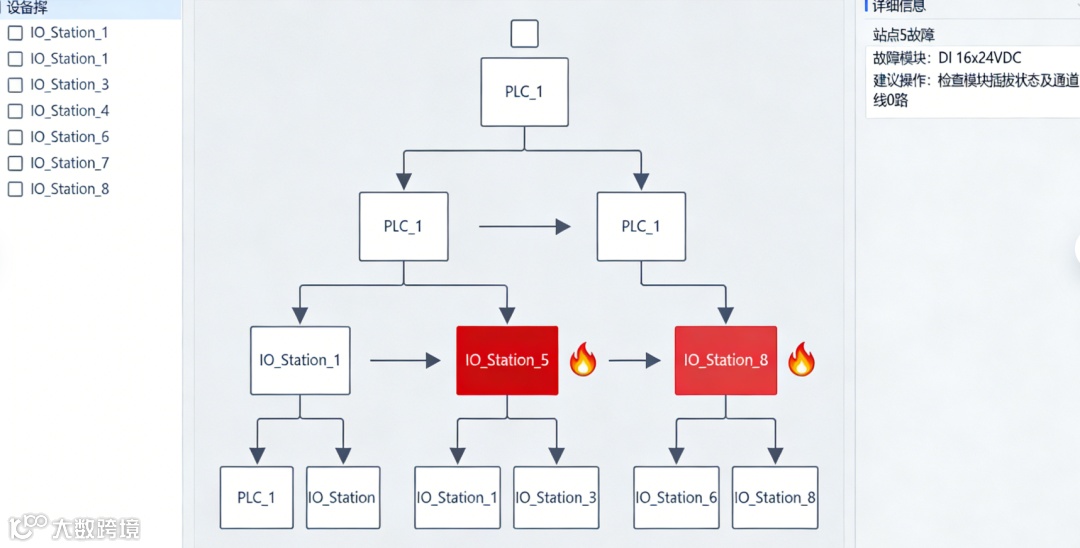

在TIA Portal的“设备和网络”视图中，切换到“拓扑视图”。
该视图以图形化方式展示了PLC与各IO站点之间的物理连接关系（端口对端口）。
如果某个站点通信中断，其图标会变成灰色，且连接线变为红色。
维护人员可以立即确认是“站点5”出现故障。
步骤2：查看站点详细信息
双击故障站点，进入其“在线与诊断”视图。

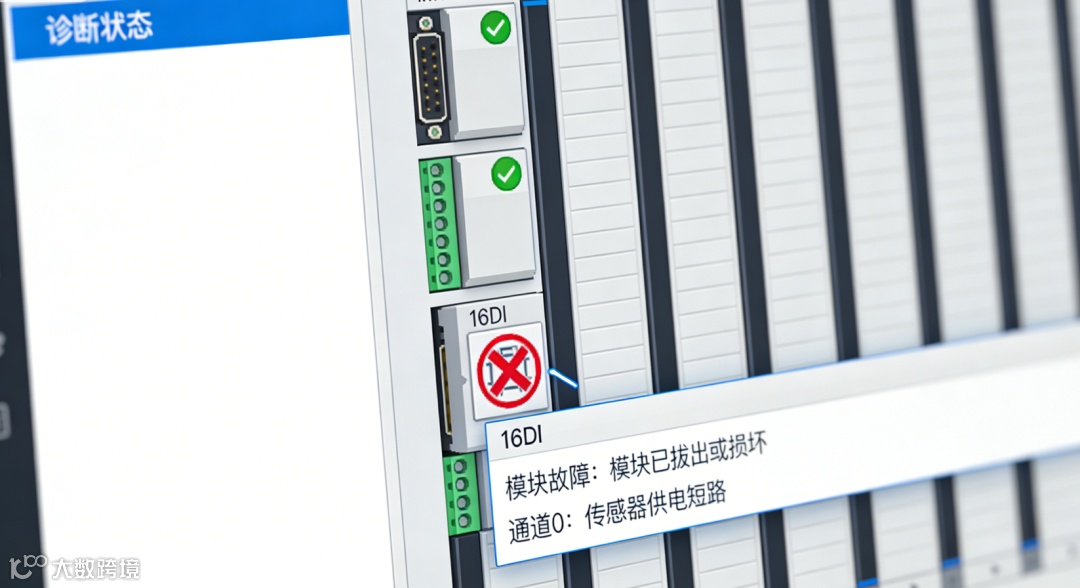

在“诊断状态”选项卡下，可以清晰地看到：
模块状态：一个树形结构展示了站点上所有模块（电源、接口模块、IO模块）。哪个模块有故障，旁边会显示红色叉号。
通道故障：如果某个输入通道（如传感器短路），展开该模块，可以精确看到是第几个通道出现了什么类型的故障（如“对地短路”）。
步骤3：使用HMI诊断视图
对于现场维护人员，他们可能没有TIA Portal软件。
因此，更实用的做法是在HMI上制作一个“设备诊断”画面。
利用TIA Portal的“诊断控件”，可以直接在HMI上显示与PLC在线诊断视图类似的硬件拓扑图和模块状态，使现场人员能够第一时间知道是哪个站点、哪个模块、甚至哪个通道出现了问题。
三、 用户自定义报警（Program Alarms）
系统诊断只能报告硬件故障。对于工艺故障（如“温度过高”、“物料缺失”），则需要使用用户自定义报警。
创建报警：在PLC程序中，调用“Gen_UsrMsg”指令或使用“Program Alarms”编辑器，定义报警文本、关联的变量（如实际温度值）、报警类别（警告、错误、紧急）。
主动推送：当程序检测到异常条件（如
Actual_Temperature > High_Limit）时，触发该报警。报警被发送到HMI、SCADA系统，甚至可以通过SIMATIC Logon或WinCC的报警控件进行记录和管理。报警归档：所有触发的报警都带有时间戳和确认状态，便于进行事后分析和工艺优化。
四、 高级诊断实践：Web服务器诊断
现代S7-1500 PLC内置Web服务器。
维护人员无需安装任何软件，只需在浏览器中输入PLC的IP地址，即可访问一个网页版的诊断界面。
该界面以友好的图形化方式展示CPU状态、诊断缓冲区、以及所有分布式IO站点的健康状态。
这为移动运维（如使用平板电脑或手机）提供了极大便利。
