引言
一张合格的工程图，其灵魂在于清晰、完整、规范的尺寸标注。
它直接指导加工与检验。
遵循国家标准（GB/T 4458.4-2003, GB/T 16675.2-2012等）进行标注，是工程技术人员的基本素养。
本文将从规范出发，结合软件技巧，讲解尺寸标注的核心要点。
国标标注核心原则与软件实现
尺寸的组成与设置
一个完整的尺寸包括：尺寸界线、尺寸线、尺寸数字和终端箭头/斜线。
国标规定箭头为闭合的实心三角形。
技巧：在软件“文档属性”或“图层”中预先设置符合国标的箭头样式、尺寸文字字体（一般为仿宋体）、大小和箭头大小。

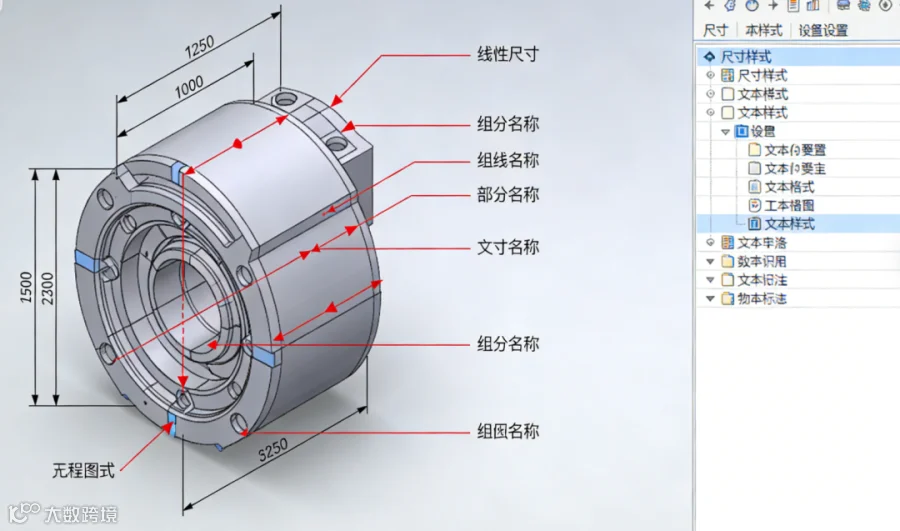

【图1：符合国标的尺寸各组成部分图解及软件文档属性设置界面】
尺寸标注的“完整性”原则
零件各部分的定形尺寸（大小）和定位尺寸（位置）必须齐全，不遗漏、不重复。
通常从基准出发，先标主要形状，再标细节。

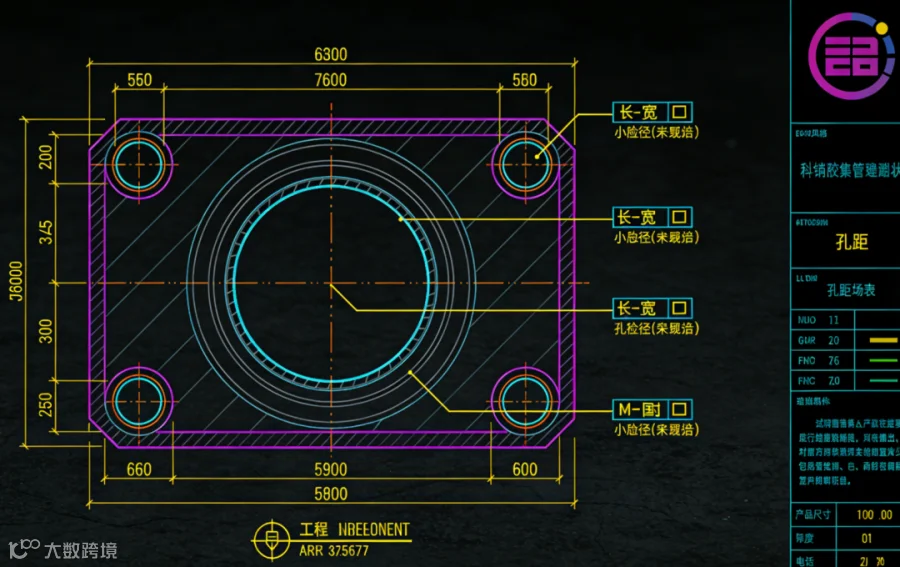

【图2：一个零件完整尺寸标注的示例】
“清晰性”原则与标注技巧
避免交叉：尺寸线、尺寸界线、图形轮廓线应尽量避免交叉。
小尺寸在内，大尺寸在外。
链状与基准标注：对于多个连续孔，可采用链状标注或统一的基准标注（从同一尺寸界线出发）。
后者在精度要求高时优先采用。
软件技巧：善用“智能尺寸”工具，软件能自动识别几何特征（如圆、直线）。
对于圆周均布孔，可使用“孔标注”或“阵列尺寸”来清晰表达。

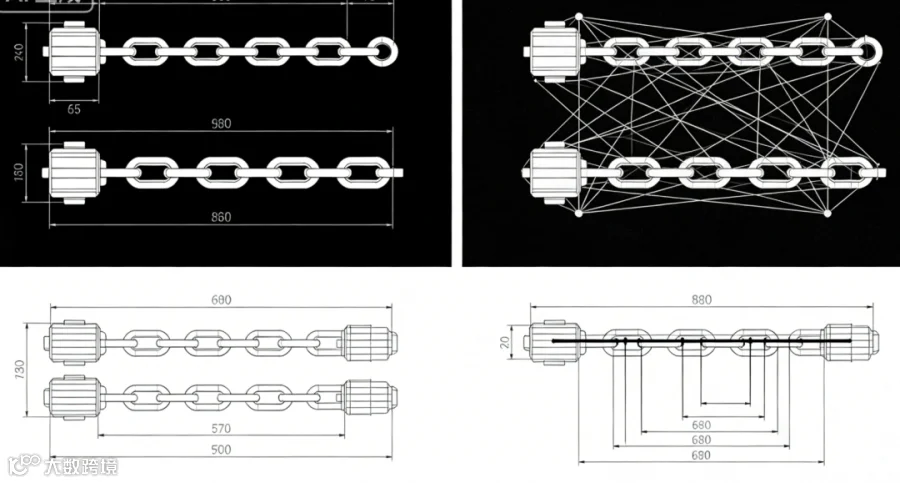

【图3：清晰的尺寸布局（避免交叉）与链状/基准标注方式的对比】
特殊特征的标注
直径与半径：整圆或大于半圆的圆弧标直径（前加φ），半圆或更小的圆弧标半径（前加R）。
尺寸线应通过或指向圆心。
倒角与螺纹：倒角可用“Cx”或“角度x距离”的形式标注。
螺纹使用“螺纹标注”功能，自动生成如“M10x1.5-6g”的规范标注。

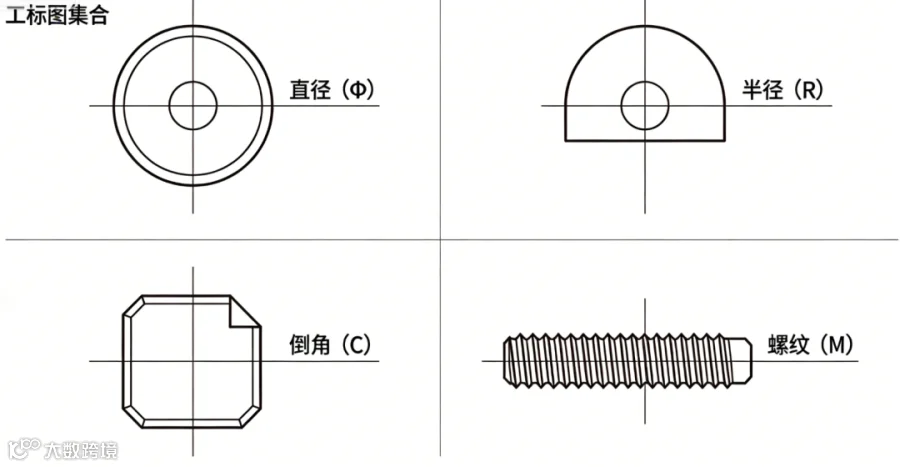

【图4：直径、半径、倒角、螺纹等特殊特征的标准标注示例】
尺寸公差与几何公差
对于有配合或功能要求的尺寸，必须标注尺寸公差（如φ20H7）。
可在标注时在属性框中输入公差代号或上下偏差值。
形状和位置公差（几何公差）需使用“形位公差”框格进行标注，并正确放置基准符号。
技巧：将常用公差创建为“块”或“样式”，以便快速调用。
【图5：带有尺寸公差（φ20H7）和几何公差（平行度、垂直度）的复杂标注实例】
总结
尺寸标注是设计意图的最终体现。
严格遵守国标规范，结合软件的智能化工具，并时刻以“制造者能否清晰无误地读懂”为检验标准，才能绘制出专业、可靠的工程图纸。
这需要理论知识与工程实践的结合，并不断积累经验。
