摘要：
在大型自动化项目中，数据管理往往是程序复杂度的主要来源。传统的“一刀切”式数据块设计导致数据冗余、维护困难且极易出错。
TIA Portal提供的“类型”和“实例”数据块机制，结合用户自定义类型（UDT），为结构化数据管理提供了强大的解决方案。
本文将深入阐述如何通过创建“类型”（即UDT）并生成多个“实例”数据块，实现数据的高度复用、清晰组织和高效维护，从而显著提升大型项目的开发效率与代码质量。
引言
想象一下，在一个拥有20个相同工位的生产线项目中，每个工位都有上百个参数。
如果为每个工位单独创建一个全局数据块（DB），那么当需要修改一个参数的数据类型时（比如将“温度”从整型改为实型），工程师不得不手动修改20个DB。
这不仅是巨大的工作量，更是引入错误的温床。
而“类型与实例”的解决方案是：先定义一个“工位类型”（UDT），然后创建20个“实例”数据块，每个实例都基于这个类型。
从此，只需修改一次“类型”，所有实例便自动更新。
这便是结构化数据管理的核心思想。
一、 核心概念解析
类型（Type）：在TIA Portal中，类型主要是指用户自定义类型（User-Defined Type, UDT）。
它是一个数据结构模板，定义了不同数据类型元素的集合。它本身不占用实际存储空间，仅作为一个蓝图存在。
实例（Instance）：实例是基于某个类型创建的具体数据块。它占用实际的PLC存储空间，拥有具体的值。
一个类型可以被实例化无数次，每个实例都独立存储数据。
嵌套类型：类型内部还可以包含其他类型，从而实现复杂的层级结构。
例如，一个“生产线类型”可以包含多个“工位类型”，每个“工位类型”又包含多个“电机类型”。
二、 实践：从类型定义到实例化
步骤1：定义UDT（类型）
以某包装线为例，定义一个“封口工位类型”（Type_SealingStation），包含以下元素：
输入/输出信号：
Conveyor_Run(Bool)、Sealing_Pressure_Actual(Real)、Temperature_Actual(Real)工艺参数：
Sealing_Temperature_Setpoint(Real)、Sealing_Pressure_Setpoint(Real)状态信息：
Station_Status(Enum: Idle, Running, Fault, Completed)故障信息：
Fault_Word(Word)计数器：
Cycle_Counter(Int)
步骤2：创建实例数据块

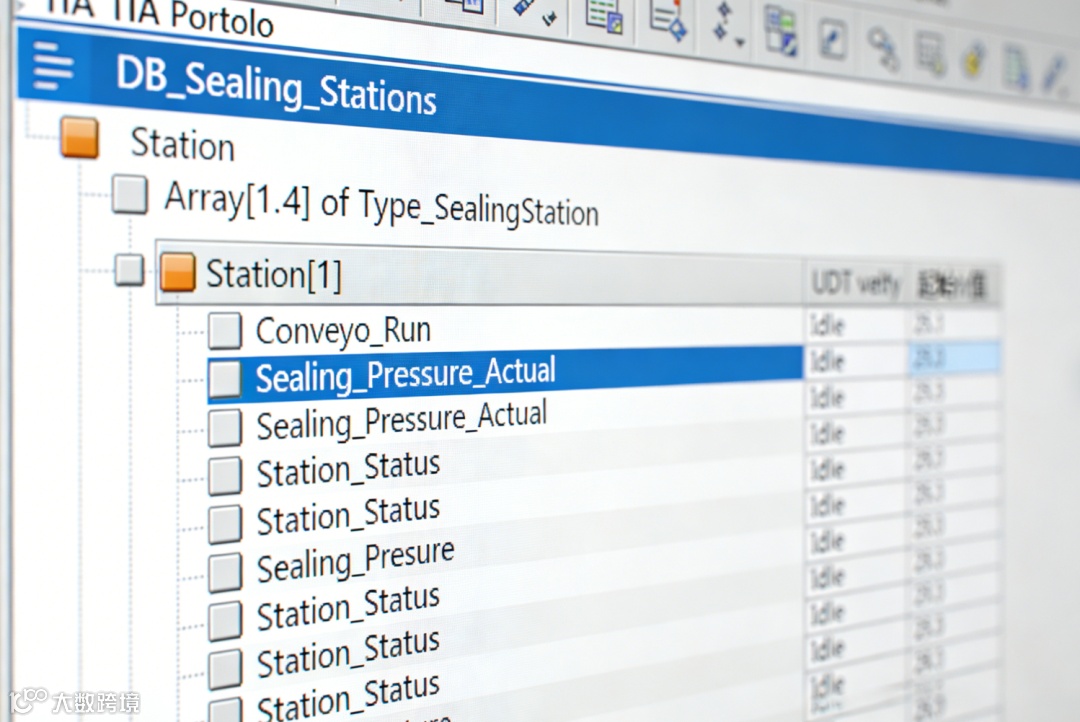

在项目中创建全局数据块（DB），例如命名为“DB_Sealing_Stations”。
在该DB内部，定义一个数组 Array[1..4] of “Type_SealingStation”，数组名称为“Station”。
这样，四个封口工位的所有数据便整齐地组织在一起：
DB_Sealing_Stations.Station[1].Temperature_Actual表示1号工位的实际温度。DB_Sealing_Stations.Station[2].Station_Status表示2号工位的状态。
三、 嵌套类型的应用
当系统更复杂时，嵌套类型展现了其巨大威力。

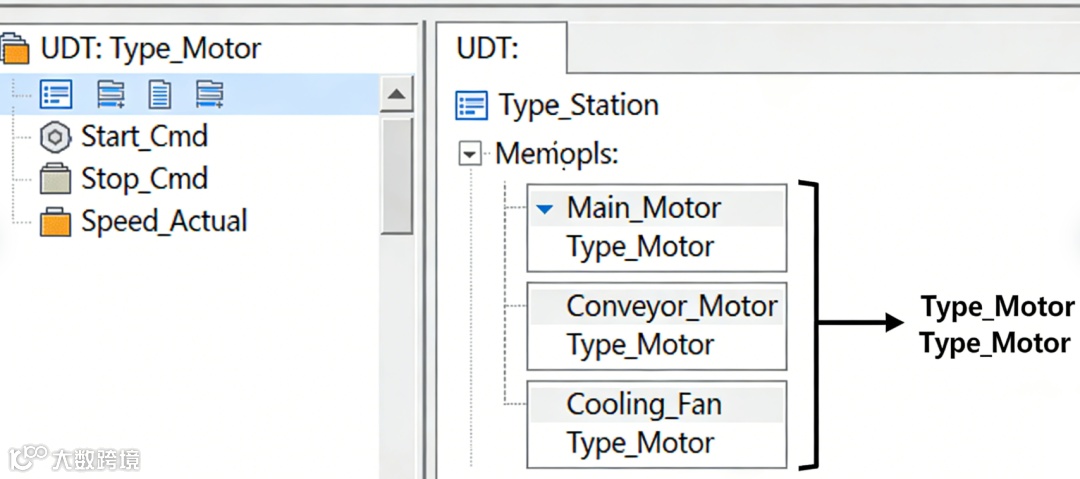

定义底层类型：先定义一个“电机类型”（Type_Motor），包含启动、停止、速度、故障等。
定义上层类型：再定义一个“工位类型”（Type_Station），内部包含三个“电机类型”的实例：
Main_Motor、Conveyor_Motor、Cooling_Fan。实例化上层类型：最后，创建“DB_Lines”数据块，实例化10个“Type_Station”。
访问路径：现在，访问第3个工位的主电机速度，其符号路径为：
“DB_Lines”.Station[3].Main_Motor.Speed_Actual。这个路径具有极强的自解释性，无需任何额外文档。
四、 类型与实例的优势总结
一致性：所有基于同一类型的实例拥有完全相同的结构，消除了数据结构的不一致问题。
可维护性：修改类型定义后，所有实例自动更新，无需手动逐个修改。
可复用性：一个精心设计的类型可以被跨项目复用，形成企业的知识资产。

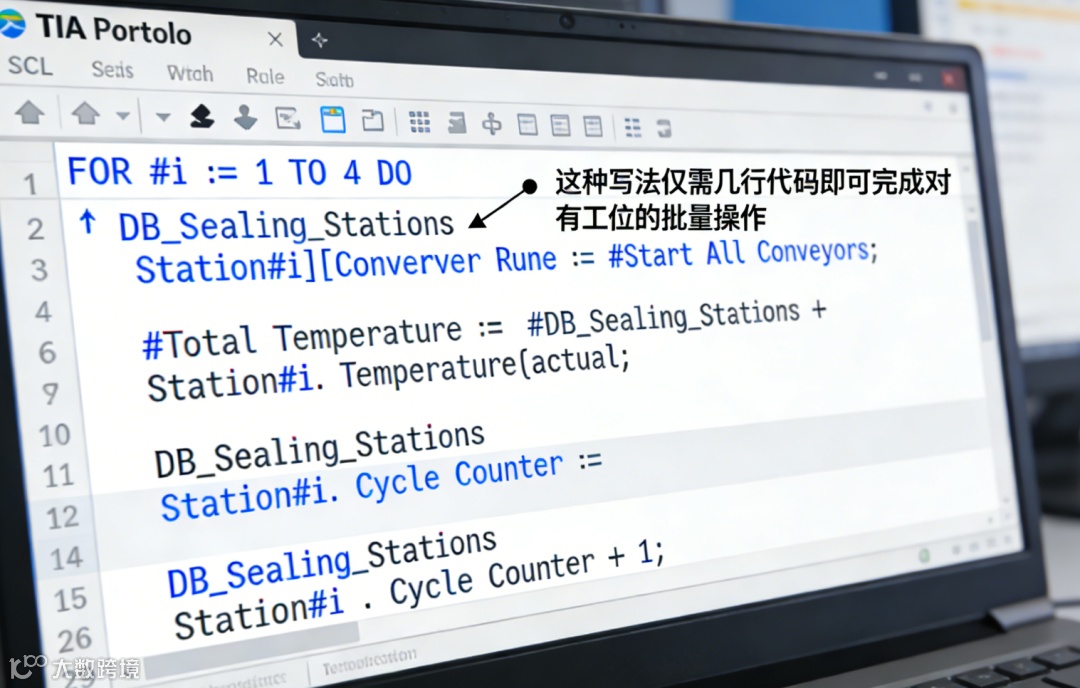

代码简洁性：配合SCL或梯形图，可以使用循环指令（如
FOR i:=1 TO 4 DO）批量处理同一类型的多个实例，大幅减少代码量。
