摘要：
在参数化三维设计中，参考几何体是构建复杂模型的“隐形骨架”。
基准面、基准轴、坐标系虽不直接构成实体几何，却是定义草图平面、定位特征、进行测量和装配的基石。
掌握其灵活创建与运用，是解锁高级建模能力的必备技能。
1. 基准面：建模的无限画布
基准面是一个无限延伸的平面，是绘制草图和放置特征的载体。
当标准的前视、上视、右视基准面不够用时，需要创建用户定义的基准面。
六大创建方法（基于几何与约束）：
偏移平面： 平行于现有平面或模型表面，指定距离。最常用。
通过直线/点： 通过一条边线（或轴）和一个点，或通过三个点。
两面夹角： 通过一条边线，与一个面成指定角度。

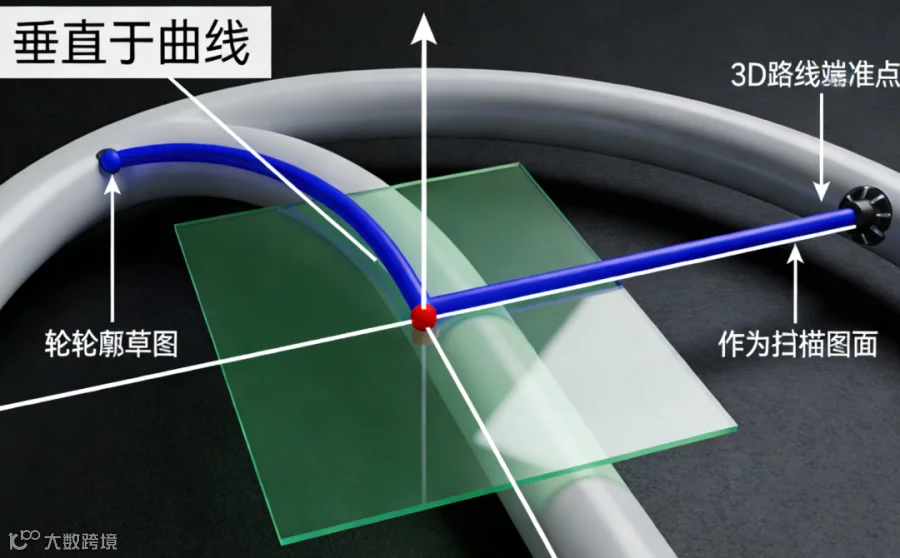

垂直于曲线： 在曲线（或边线）的某点处创建与该点切线方向垂直的平面，用于扫描轮廓。
曲面切平面： 与圆柱、圆锥等曲面相切。
中间平面： 自动找出两个平行平面或平坦面的对称中心面。
核心应用： 在非平面上打孔、创建倾斜特征、为复杂扫描提供轮廓平面、建立镜像对称面。
2. 基准轴：旋转与对称的中心线
基准轴是一条无限长的直线，代表旋转体的中心或对称的方向。
主要创建方式：
直线/边线： 直接选择现有的直线边。
两平面交线： 选择两个非平行平面的交线。
两点/顶点： 穿过两个点。
圆柱/圆锥面： 自动生成回转体的中心轴。
点和面： 通过一个点且垂直于一个平面。
核心应用：
旋转特征的中心轴： 用于旋转凸台/切除。
圆周阵列的旋转轴： 驱动环形阵列。
基准面的定义参考： 作为创建基准面的几何约束。
配合参考： 在装配体中用于轴线对齐。
3. 坐标系：测量的原点与方向的基准
坐标系定义了模型空间中的绝对原点和X、Y、Z轴方向。
默认坐标系位于模型质心或装配体原点。
创建与调整：

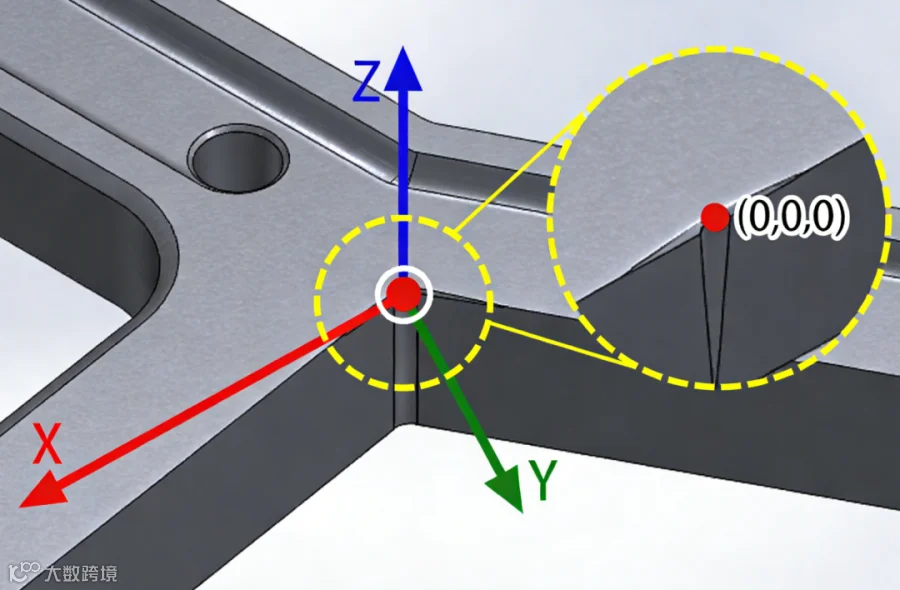

定义新原点： 指定一个顶点、中点或其它点作为新坐标系原点。
定义轴方向： 指定各轴的正方向（通常选择边线，并可通过“反转”调整）。
核心作用：
测量与质心计算： 所有测量值（如距离、坐标）均相对于活动坐标系。
导入/导出数据： 与不同CAD系统交换数据（如STEP, IGES）时，坐标系是几何对齐的基准。
有限元分析与CAM编程： 为分析和制造定义参考坐标系。
配合参考： 在高级装配中可用于坐标系对齐。

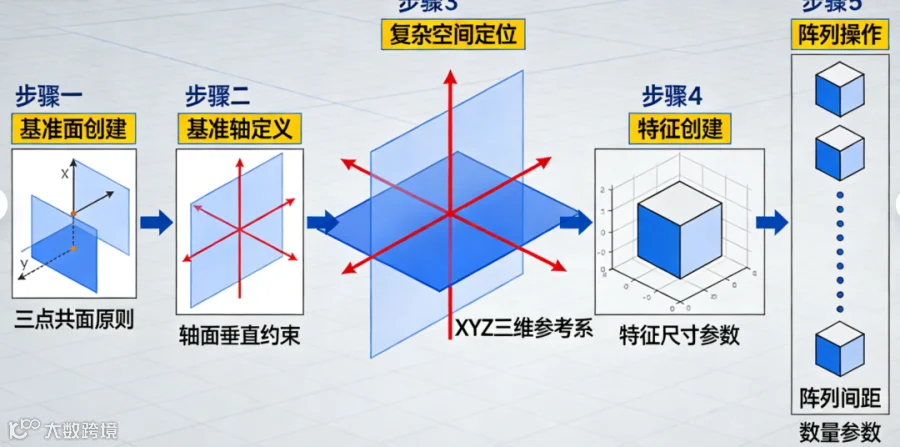

4. 实战应用：创建斜孔与均布孔
场景： 在一个倾斜的支架上，打一个垂直于倾斜面的孔，并绕该孔中心圆周阵列一组安装孔。
创建基准面1： 选择支架斜面，使用“偏移距离0”或直接选择该面，创建出与斜面重合的基准面。
在该基准面1上绘制草图： 定义斜孔的中心位置，拉伸切除生成斜孔。
创建基准轴1： 使用“圆柱面”方式，选择刚生成的斜孔内表面，得到其中心轴。
创建基准面2： 使用“垂直于曲线”方式，选择基准轴1，并指定通过轴上的某个点，生成一个垂直于该轴的平面（即孔的径向平面）。
在基准面2上绘制草图： 绘制一个用于阵列的小孔。

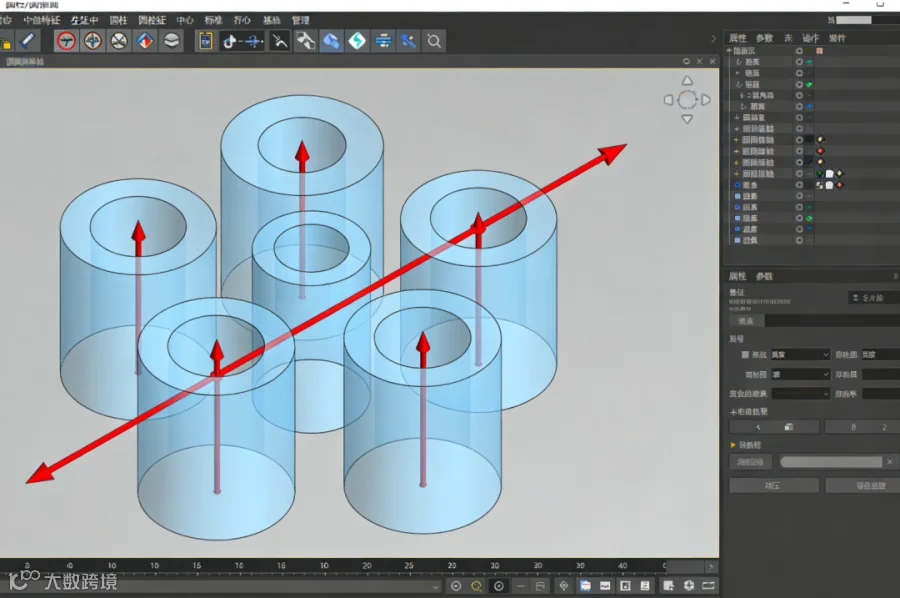

圆周阵列： 选择小孔为特征，选择基准轴1为阵列轴，完成均布孔创建。
5. 高级技巧：参数化驱动参考几何体
参考几何体可被完全参数化驱动。

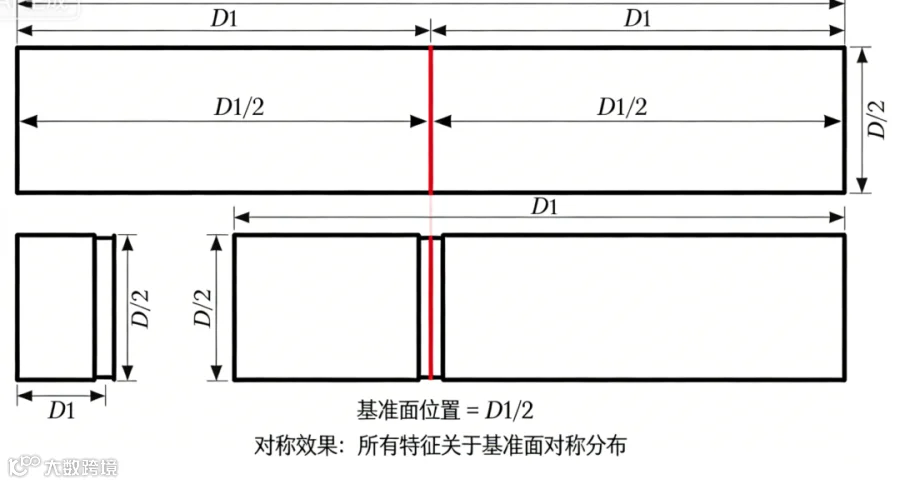

例如，一个偏移基准面的距离可以链接到全局变量或另一个尺寸。
当主驱动尺寸改变时，基准面位置自动更新，所有基于该基准面的特征也随之智能更新，这是实现全参数化、自适应模型的关键。
结语：
参考几何体是三维建模中承上启下的“元特征”。
它们将抽象的几何概念（面、线、点、方向）转化为可被软件精准识别和驱动的参数化对象。
熟练创建和运用基准面、基准轴与坐标系，意味着设计师能在三维空间中自由锚定自己的设计意图，为构建高度复杂、关联紧密的参数化模型铺平道路。
