前言

在 S7‑1200/1500 系列 PLC 中，PID 控制不再是简单的功能块调用，

而是依托 工艺对象（Technology Object） 实现标准化、可视化、可在线监控的闭环控制。

这种方式极大简化了温度、压力、流量、液位等模拟量回路的工程实施，也是工业自动化现场最常用的闭环方案之一。

传统 200 SMART 等小型 PLC 多采用 PID 向导、PID 指令，参数分散、调试困难。

而在 TIA Portal 平台下，PID_Compact 工艺对象将设定值、反馈值、输出值、参数、限幅、报警、自整定全部集成在一个对象中，

数据结构统一，调试界面直观，非常适合标准化项目。

组态第一步是添加工艺对象。

在 TIA Portal 的 “工艺对象→PID→PID_Compact” 中新建 PID 实例，系统自动生成背景 DB，所有参数与状态均存储在该 DB 中，便于程序访问与上位机监控。

接下来需要分配物理信号：通常设定值 SP_INT 来自 HMI 输入或程序给定，反馈值 PV_IN 来自模拟量输入模块，如 4‑20mA、0‑10V 信号。

输出则可选择模拟量输出、PWM 输出或通过控制阀门、变频器实现。

信号配置完成后进入关键的回路类型选择。

常用的有加热型、制冷型、正作用、反作用。例如温度控制中，若输出越大温度越高为正作用；

冷却系统中输出越大温度越低则为反作用。

选错作用方向会导致系统发散，必须在组态阶段确认。

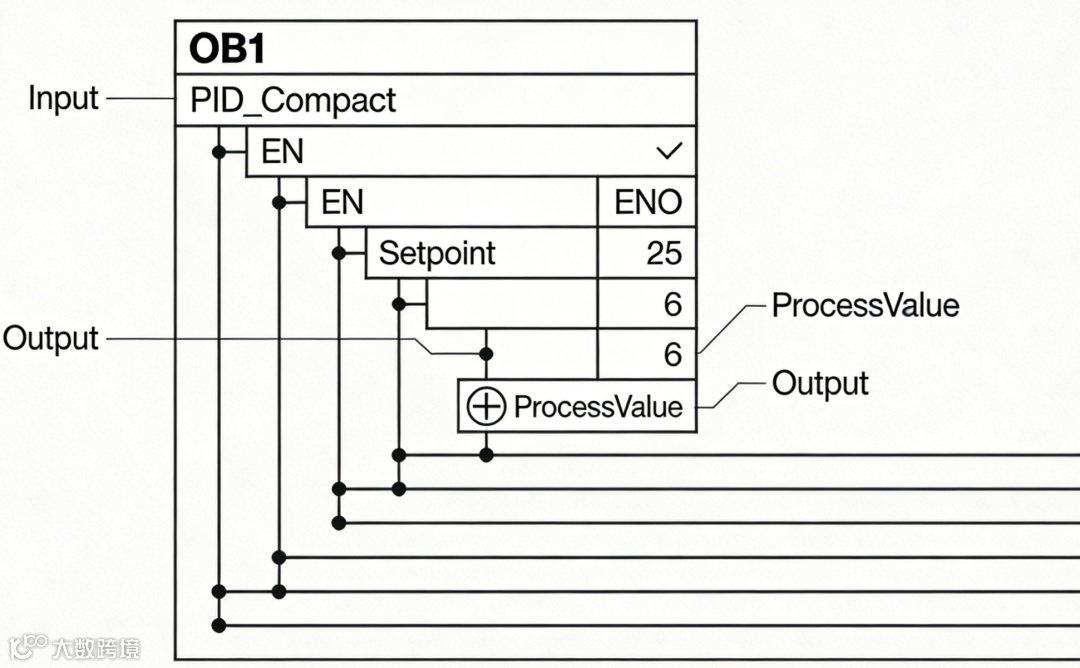

程序调用非常简洁，只需在 OB1 或定时中断 OB 中调用 PID_Compact 块，将 Enable 置 1 即可自动运行。

正常工作时，Setpoint 连接目标值，Input 连接过程变量，Output 连接执行机构。

同时可通过 ManualEnable、ManualValue 投入手动模式，方便现场调试。

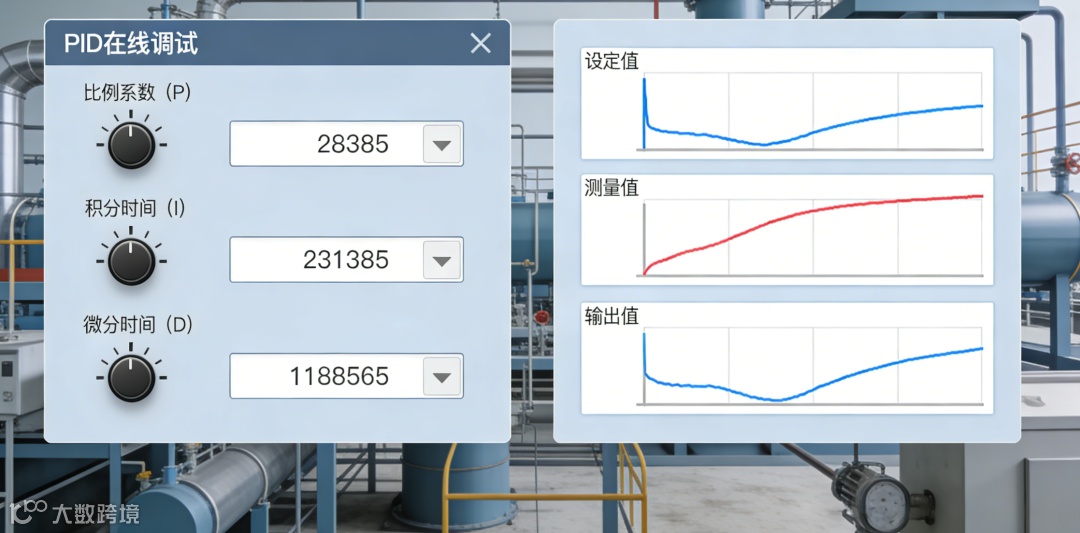

在线调试是工艺对象的优势所在。

TIA Portal 提供专门的 PID 调试面板，可实时观察设定值、实测值、输出值曲线，支持在线修改比例增益、积分时间、微分时间，

还能一键启动自整定。系统会自动根据响应特性计算最优参数，大幅降低调试难度。

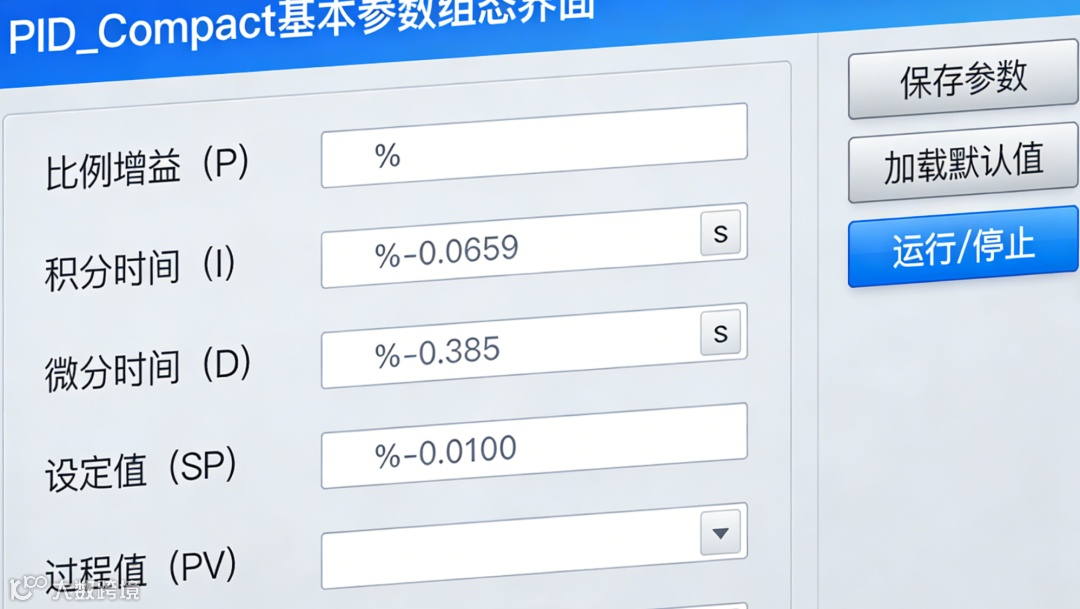

为保证控制稳定，通常还需配置安全限幅：设定值上下限、反馈值滤波、输出值限制、误差限幅等。

这些功能全部集成在工艺对象的参数页中，无需额外编写逻辑。

对于需要多回路切换、串级、分程等复杂场景，

还可使用 PID_Compose、PID_Temp 等扩展工艺对象，满足更高要求。

可以说，掌握 S7‑1200/1500 的 PID 工艺对象，就掌握了工业模拟量闭环控制的核心方法。

它结构清晰、稳定可靠、便于维护，是现代 PLC 标准化编程的必备技能。
