摘要：
在工业自动化项目中，核心工艺算法、专用控制逻辑和经过长期优化的函数块是企业的核心知识产权（IP）。
当项目需要交付给客户或第三方集成时，如何在不暴露核心逻辑的前提下，保证程序块的正常使用，是自动化工程师面临的重要课题。
TIA Portal提供了强大的“块保护”机制，支持对函数块（FB）进行源文件加密（Know-how Protection），本文将深入探讨加密的原理、实施步骤、不同加密方式的选择，以及加密后的调试与维护策略。
引言
未加密的PLC程序如同“开源软件”，任何拥有TIA Portal的人都可以打开程序块，查看其内部逻辑、修改代码甚至复制到其他项目。
对于包含独特工艺秘密的项目，这无疑是不可接受的。
TIA Portal的“块保护”功能允许工程师将FB的源代码完全隐藏，只保留其接口（Input、Output、InOut、Static）供外部调用。
被保护的程序块像一个“黑盒”，功能正常，但内部逻辑不可见、不可修改，有效保护了知识产权。
一、 块保护（Know-how Protection）的原理与类型
TIA Portal支持两种主要的保护方式：
密码保护：为程序块设置一个密码。
拥有密码的用户可以输入密码，临时查看或修改源代码。
这种方式适用于团队内部协作，或需要授权人员进行后期维护的场景。
完全加密（不可逆）：将程序块编译为无法解密的状态，无需密码，但源代码永远无法恢复。
这种方式适用于最终交付给最终用户，且不需要任何一方再修改源代码的情况。
使用此方式前，务必确认已保留原始未加密版本。
二、 实施步骤：对关键FB进行源文件加密
以一个包含核心PID参数自整定算法的FB“FB_PID_AutoTune”为例。
步骤1：备份原始项目。
在任何加密操作之前，必须完整备份包含所有未加密块的原始项目文件（.ap*）。
这是确保知识产权资产安全的最重要一步。
步骤2：设置块保护。
在TIA Portal项目树中，找到目标FB。
右键单击该FB，选择“属性”。

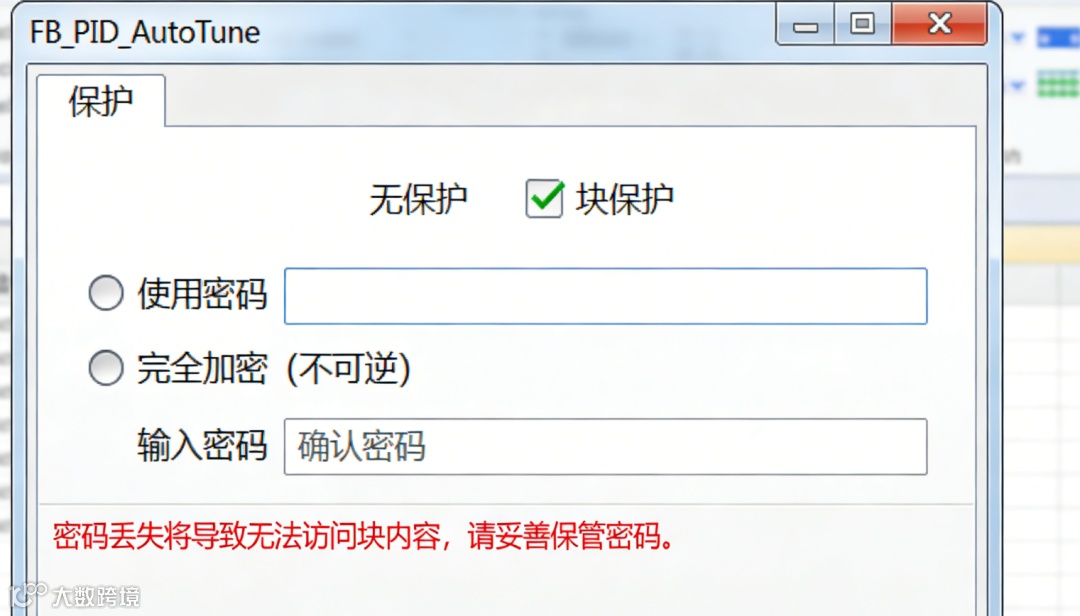

在弹出的属性窗口中，选择“保护”选项卡。
勾选“块保护”选项。此时可以选择“使用密码”或“完全加密”。
如果选择“使用密码”，输入并确认一个强密码。强烈建议使用包含大小写字母、数字和特殊字符的密码。
点击“确定”并编译项目。
步骤3：验证加密效果。
编译项目后，再次尝试打开该FB。

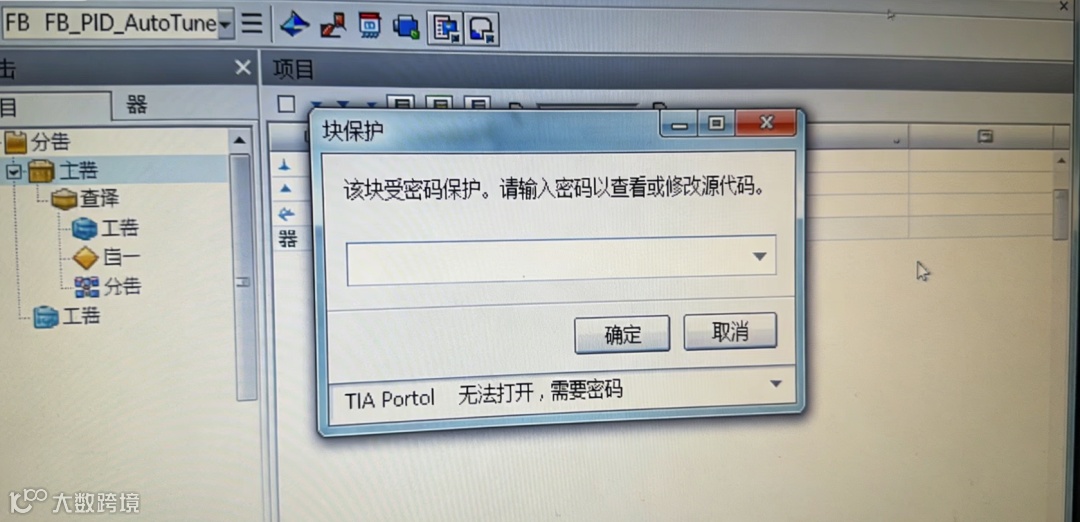

如果是密码保护，TIA Portal会弹出对话框要求输入密码；

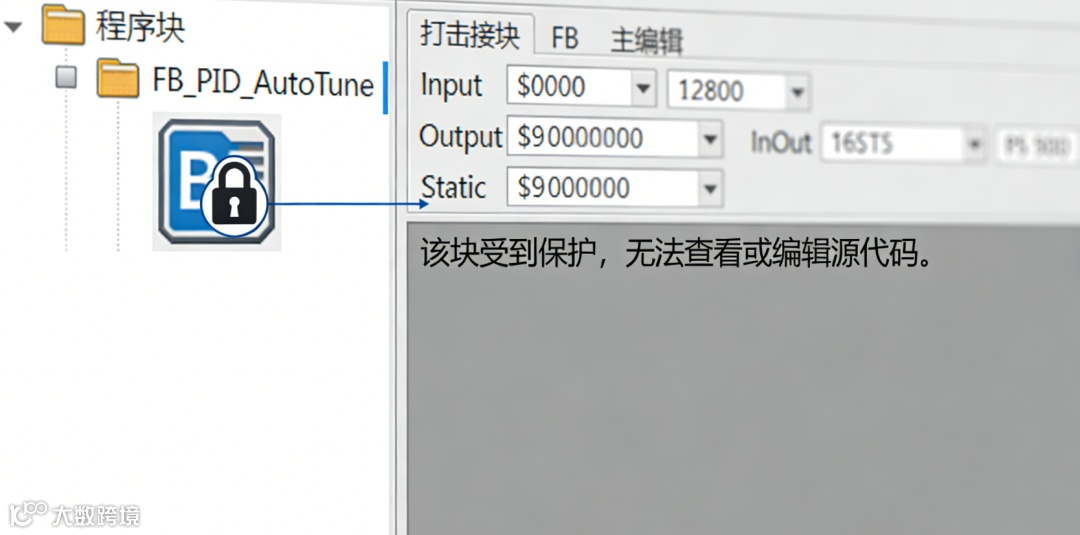

如果是完全加密，则会直接显示“该块受到保护，无法查看或编辑源代码”的提示信息。
即使将项目下载到PLC，再从PLC上载回TIA Portal，加密状态依然保持不变。
三、 加密后的维护与调试策略
加密虽然保护了代码，但也给调试和维护带来了挑战。
以下策略可以平衡安全性与可维护性：

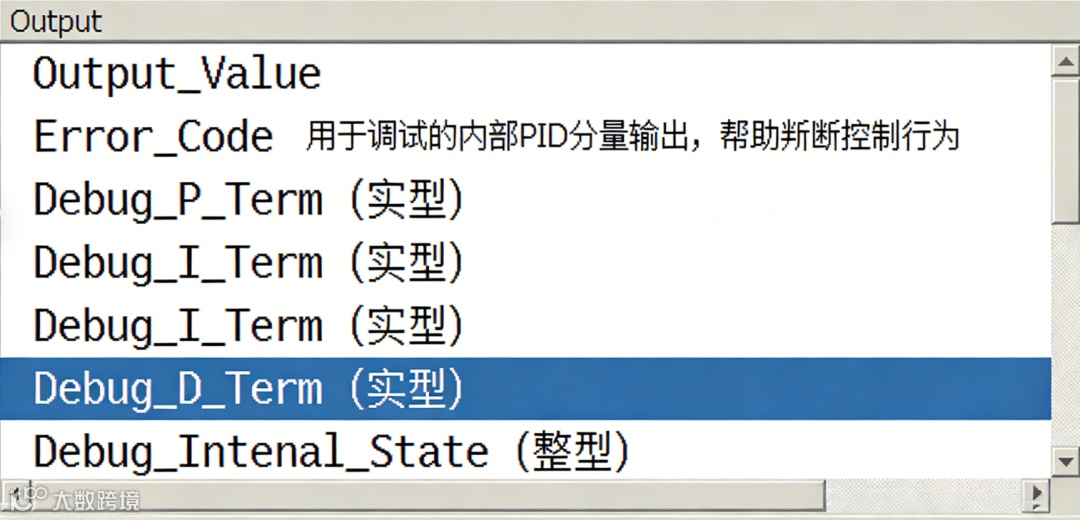

保留测试接口：在加密前，在FB的接口（Static或Output）中，预留足够多的调试变量。
例如，将PID算法的中间计算值（P分量、I分量、D分量）作为输出参数引出。
这样，即使内部代码不可见，维护人员也可以通过监控这些输出值，判断算法是否工作正常。
详细文档化：为加密的FB编写详细的使用手册，包括功能描述、输入输出参数说明、调用时序要求、典型应用示例等。
良好的文档是加密交付不可或缺的一部分。
版本管理：始终在内部版本控制系统中保存一份完整的、未加密的“开发版本”项目。
加密后的“发布版本”仅用于交付。
这样，任何未来的升级或修改都在开发版本中进行，测试通过后再加密发布。
四、 知识产权保护的扩展

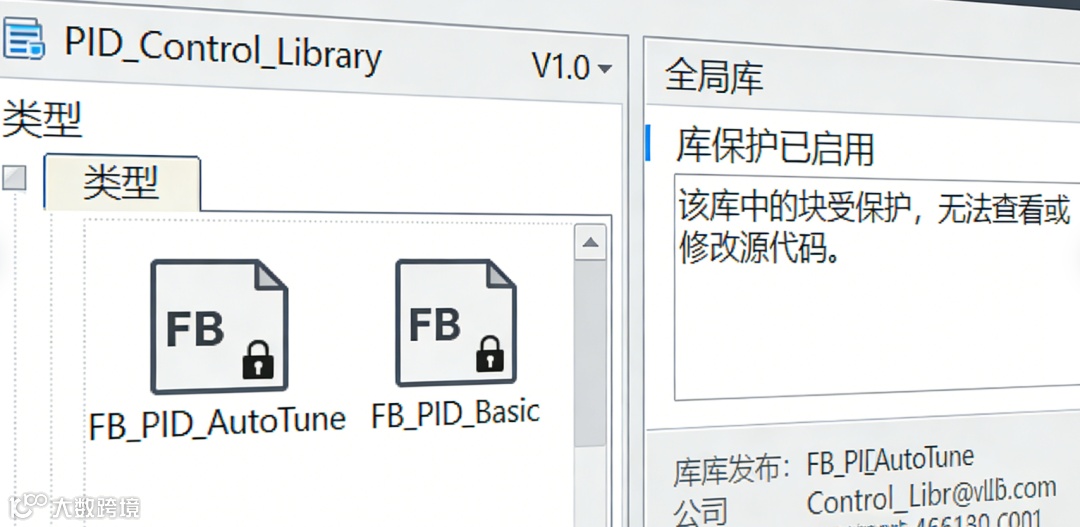

除了对单个FB加密，TIA Portal还支持对整个库进行加密。
将多个相关的加密FB打包成一个全局库，并以加密形式发布。
用户可以使用库中的块，但无法查看其内部代码。
这是向第三方提供解决方案的标准商业模式。
注意事项：
密码一旦丢失，被密码保护的块将无法恢复。
建议将密码记录在安全的、离线的文档管理系统中。
完全加密是不可逆操作，执行前务必三思。
加密并不能防止有经验的人通过监控接口行为逆向推导算法逻辑，但大大增加了逆向工程的难度和时间成本。
