引言
除了硬件故障诊断，工业现场还需要对生产过程异常进行监控，例如料位过高、温度超限、电机过载等。
这些工艺报警需要根据用户程序逻辑触发，并在HMI上显示，提醒操作员干预。
西门子TIA Portal提供了专门的报警指令，如ALARM_S、ALARM_8P以及Program_ALARM，方便生成和管理工艺报警。
本文将详细介绍这些指令的用法，并结合HMI组态展示完整的报警系统实现。
报警系统架构
PLC中的工艺报警由用户程序触发，报警信息（文本、时间、状态）通过系统通信传递给HMI或SCADA。
报警指令负责生成报警事件，并支持确认、归档等功能。
常用报警指令
ALARM_S：生成一个独立的报警，带有单个消息编号。
ALARM_8P：批量管理8个关联的报警，可同时触发或复位多个报警，效率更高。
Program_ALARM（S7-1200/1500推荐）：通用报警指令，支持更丰富的属性。
在TIA Portal中组态报警文本
在使用报警指令前，需要在PLC中定义报警文本。
进入PLC的“程序块”→“系统块”→“报警”，打开报警编辑器。
创建消息类（如“警告”、“错误”）并设置属性（是否需要确认、颜色）。
添加报警文本，分配消息编号，并关联变量用于动态信息。

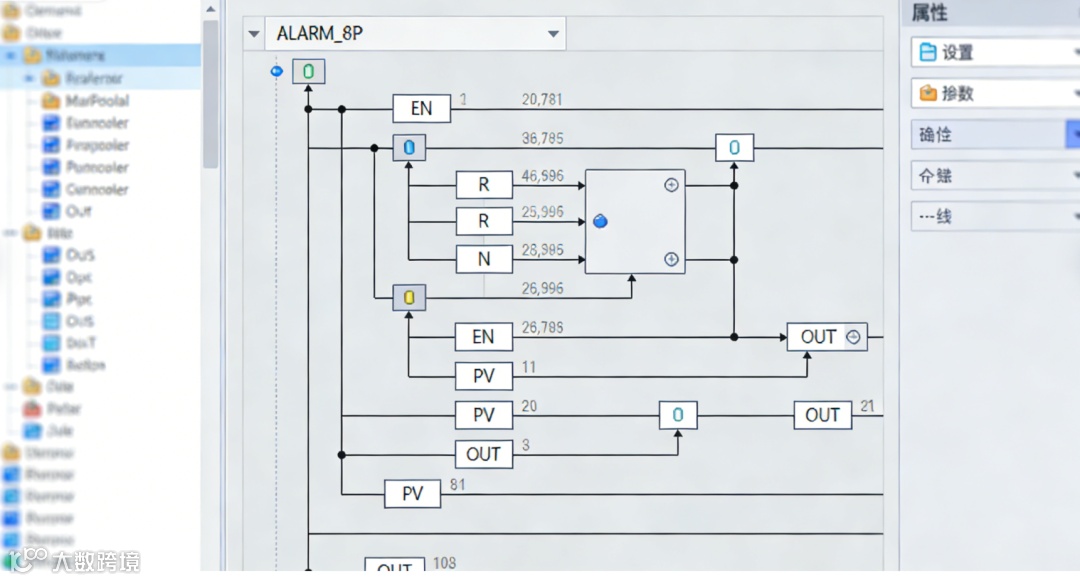

使用ALARM_8P指令
ALARM_8P指令适用于8个相关报警（如一台设备的多个故障）。
其参数：
EN_R：上升沿触发读取输入状态。
SIG：输入字节，每位对应一个报警的触发状态（1激活，0未激活）。
SD：8个消息编号的指针（从DB中定义）。
EV_IDs：输出事件ID（用于HMI确认反馈）。

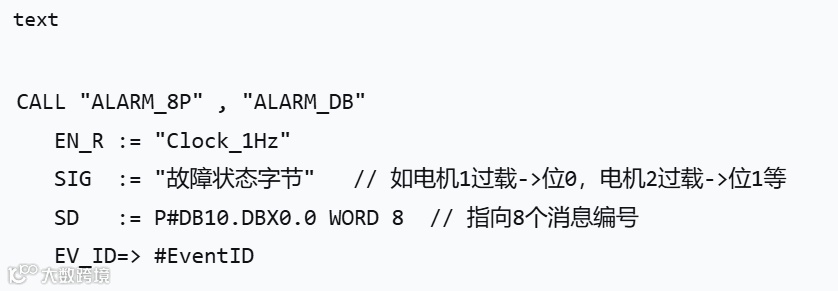

编程示例：

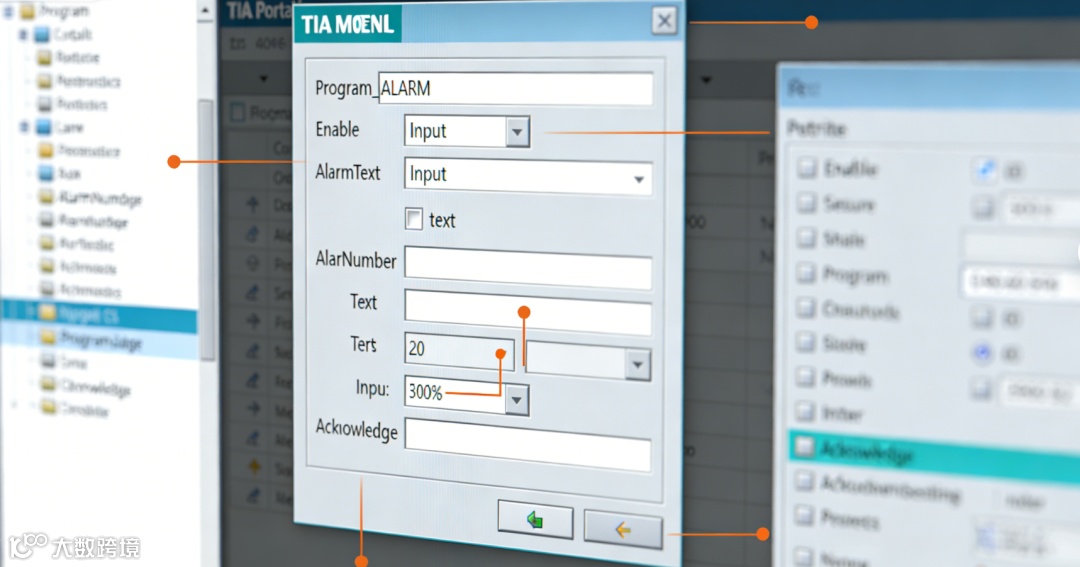

使用Program_ALARM指令
Program_ALARM更灵活，可传递附加值（如当前温度值）到报警文本中。
参数包括：
EventID：消息编号。
EventType：事件类型（如1=进入，2=离开）。
Ack：是否需要确认。
Info1-10：可选的附加信息。

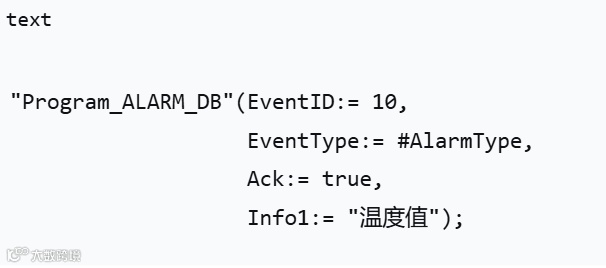

示例：
HMI上显示报警

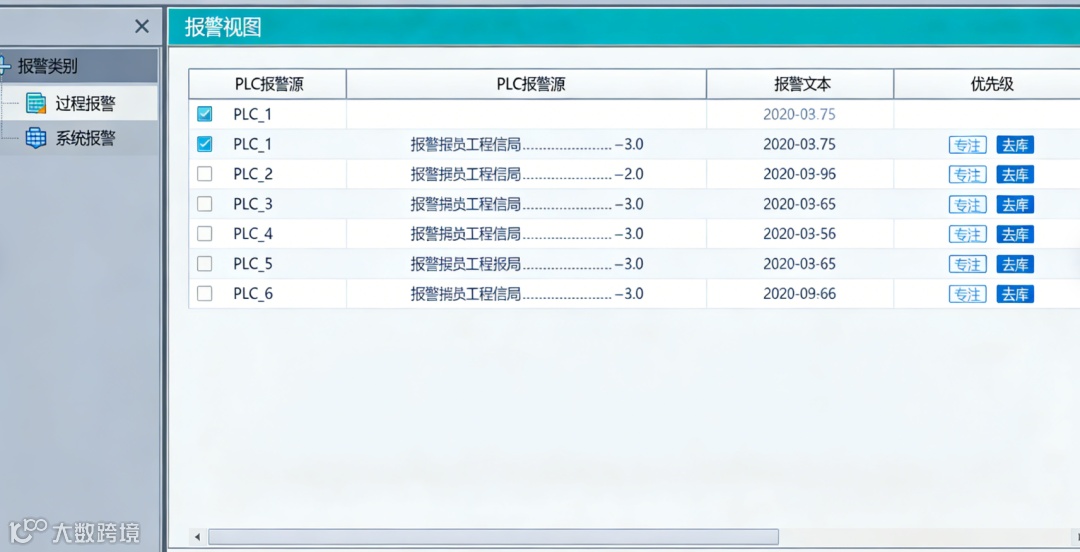

在WinCC HMI中，通过“报警视图”控件可显示来自PLC的工艺报警。
在HMI画面中添加“报警视图”控件。
配置控件属性，选择“显示PLC报警”，并关联相应的报警源。

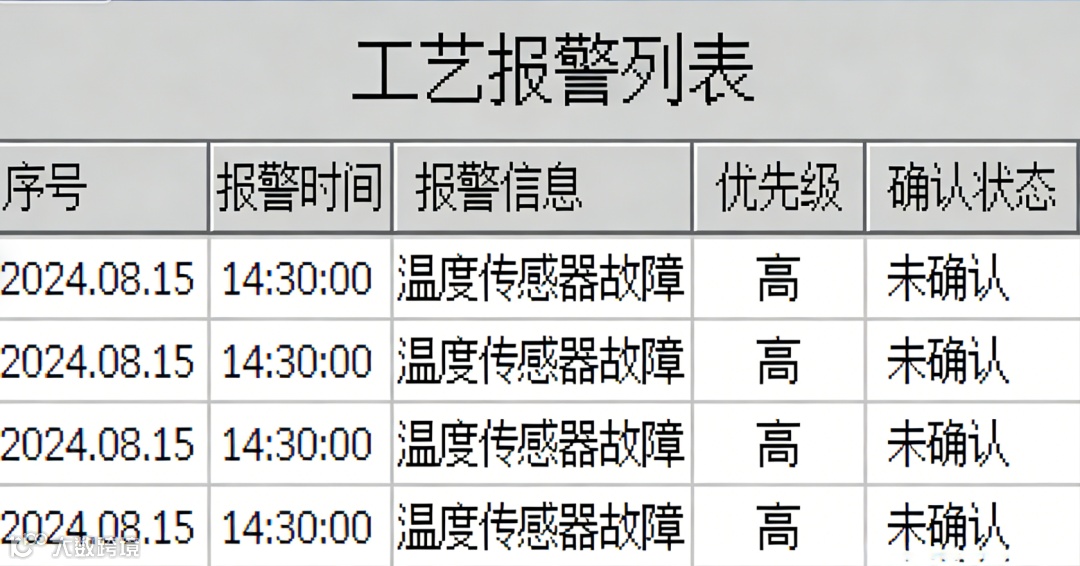

运行时，报警视图将实时显示触发、离开和确认的报警信息。
报警确认机制
对于需要确认的报警（如“紧急停机”），操作员可在HMI上点击确认，
确认信息会通过系统通信反馈给PLC，PLC程序可通过读取指令输出状态获知确认动作，进而控制后续逻辑（如复位声光报警器）。
实际应用案例：物料输送系统
在一个物料输送系统中，需监控料斗的高低料位。
当料位低于下限时触发“料斗空”报警；高于上限时触发“料斗满”报警。
使用ALARM_8P将两个报警放入同一组，SIG字节的位0对应“空”，位1对应“满”。
报警文本在PLC中预先定义。HMI上显示这两个报警，操作员确认“料斗满”后，系统自动停止进料电机。
总结
通过报警指令，工程师可以将自定义的工艺异常集成到统一的诊断体系中，使HMI能够清晰地展示报警信息，指导操作员快速响应。
ALARM_S和ALARM_8P各有适用场景，而Program_ALARM则提供了更强大的功能。
结合HMI报警视图，构成完整的工艺报警系统，提升设备的可操作性和安全性。
