摘要：
在大型自动化项目中，程序的可读性、可维护性和可复用性直接决定了项目的成败和生命周期成本。
传统的绝对地址编程（如Q 0.0、DB1.DBW0）在面对成千上万个变量时，极易导致代码难以理解、维护困难且错误率高。
本文深入探讨符号化编程的理念，重点阐述如何通过TIA Portal强大的符号寻址功能，
结合结构化数据块、用户自定义类型和清晰的命名规范，构建一个健壮、易于团队协作和后期维护的自动化项目。
引言
符号化编程的本质是“以名代址”。
它让代码逻辑与物理硬件解耦，使程序阅读者无需查阅地址表就能理解变量的含义（例如，Conveyor_Motor.Run 远比 Q 1.0 直观）。
在TIA Portal中，符号寻址得到了全面支持，不仅适用于PLC变量表，更深入到全局数据块、函数块接口和HMI连接中。
掌握符号化编程是迈向专业自动化工程师的必经之路。
一、 核心概念：从变量表到用户自定义类型

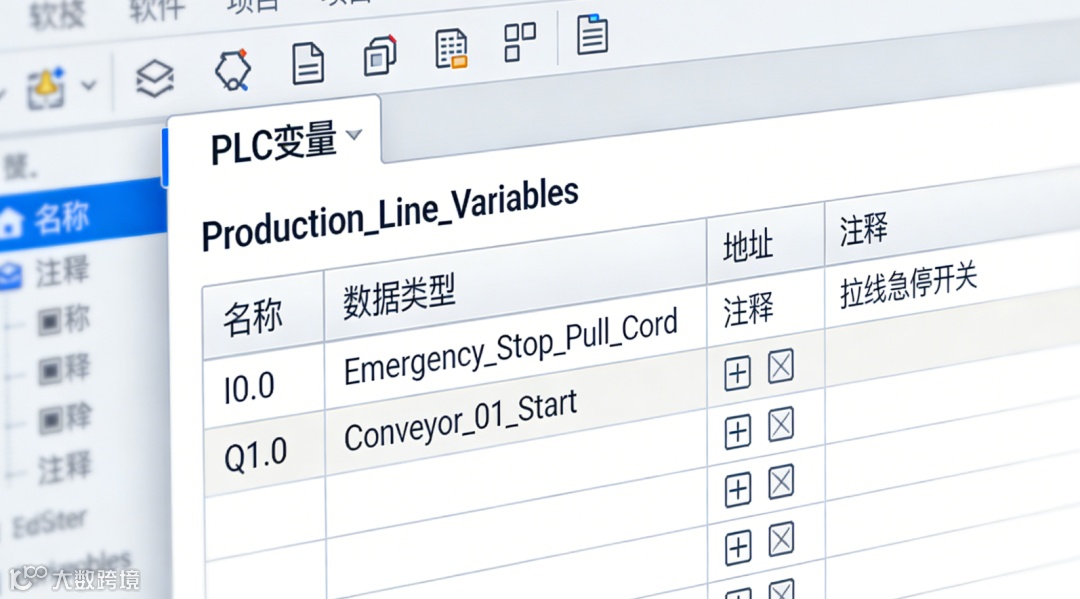

变量表：基础的符号化工具。
在PLC变量表中，为每个输入（I）、输出（Q）、中间变量（M）赋予一个有意义的名字和数据类型。
例如，将
I0.0命名为Emergency_Stop_Conveyor_01。全局数据块（DB）与符号寻址：将数据封装在全局DB中，并访问其符号名。
例如，
“Data_Production”.Current_Order_ID。这种方式将相关数据聚合在一起，比散落在M区或DB块中的绝对地址更易于管理。

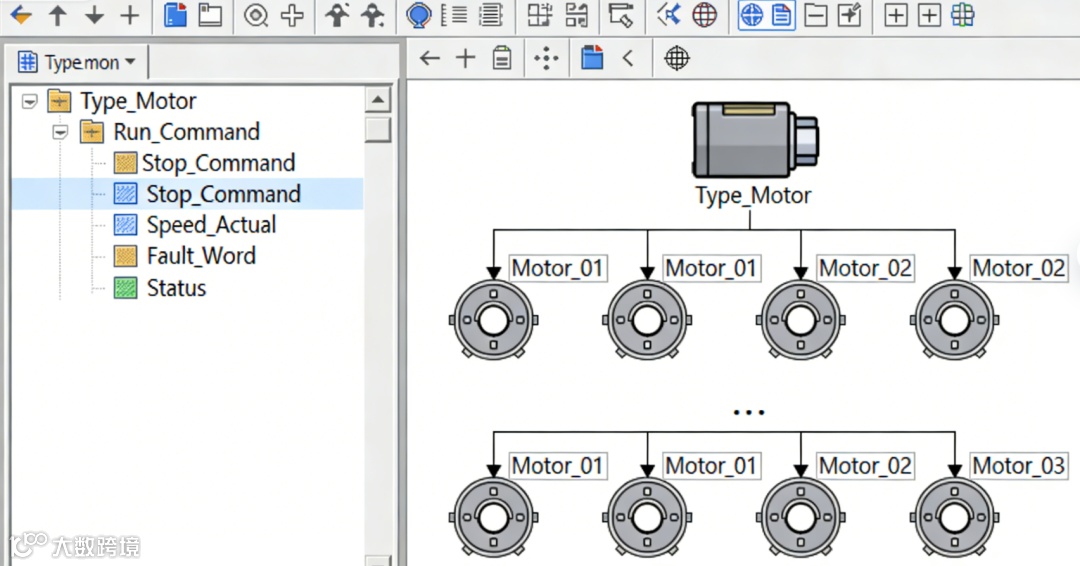

用户自定义类型（UDT）：这是符号化编程的精髓。
对于重复出现的设备单元（如一个电机控制单元包含：启动命令、停止命令、速度反馈、故障状态等），可以创建一个UDT。
然后在数据块中多次实例化这个UDT。这不仅极大地减少了工作量，更保证了数据结构的一致性。
例如，创建一个
Type_Motor的UDT，然后生成Motor_01、Motor_02等实例，每个实例内部的结构完全相同。
二、 符号化编程在TIA Portal中的实践
结构化数据块设计
情景：一个包含10个相同工位的生产线。
实践：创建一个UDT “Type_Station”，包含输入、输出、内部状态、工艺参数等所有相关变量。
然后创建一个全局DB “Stations”，在其中定义一个数组
Array[1..10] of Type_Station。
这样，在程序中访问
“Stations”.Station[3].Pressure_Actual，比访问DB10.DBW60清晰百倍，而且易于扩展工位数量。函数块（FB）的接口设计

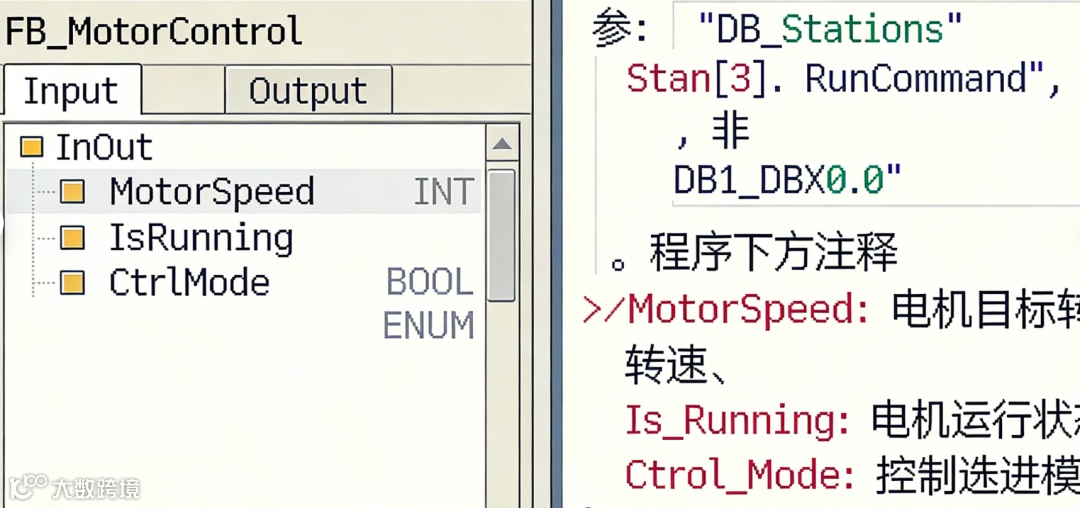

情景：编写一个通用的电机控制块。
实践：FB的Input、Output、InOut和Static参数全部使用符号名。
例如，输入参数命名为
Start_Cmd、Stop_Cmd、Speed_Setpoint；输出参数命名为
Actual_Speed、Fault_Code；静态变量命名为
Internal_Timer_Preset。
当调用这个FB时，使用符号化的全局数据作为实参，如
Motor_Control_01(Start_Cmd:=“Stations”.Station[1].Start_Cmd, ...)。这使得程序在调用处就清晰地展示了数据的流向。
统一的命名规范
没有规范的符号化编程，最终会演变成另一种混乱。一个良好的命名规范至关重要：
匈牙利命名法：在变量名前缀以数据类型，如
bEmergencyStop（布尔型）、iTemperature（整型）、rPressure（实型）。基于功能的命名：使用“物理位置_设备类型_功能”的层级结构，如
Line1_Conveyor_Enable、Cell3_Robot_Home_Position。常量与枚举：对于状态机，使用枚举（Enum）类型代替魔法数字。
例如，定义一个
eConveyor_Status的枚举，包含Idle、Running、Fault等，比使用数字0、1、2要安全且易读得多。
三、 符号化编程带来的价值
提升可读性：代码即文档。
维护人员无需打开变量表，仅看代码就能理解80%的业务逻辑。
便于重构与扩展：当需要修改一个设备的数据结构时，只需修改对应的UDT，所有引用该UDT的数据块、函数块会自动更新。
如果使用绝对地址，则需要手动修改成千上百处。
支持团队协作：不同工程师可以并行开发不同的功能模块，只要遵循共同的UDT和命名规范，模块间的接口定义清晰，集成时几乎不会出现冲突。
HMI的符号化集成：TIA Portal允许HMI变量直接关联PLC的符号。
当PLC中的符号名改变时，HMI中的连接会自动更新，大大减少了调试工作量。
