导读：地表水指的是暴露在地表上面面的江、湖、河、海这些水体的总称，在地表水源热泵系统中使用的地表水源主要是指流经城

地表水指的是暴露在地表上面面的江、湖、河、海这些水体的总称，在地表水源热泵系统中使用的地表水源主要是指流经城市的江河水、城市附近的湖泊水和沿海城市的海水。地表水源热泵就是以这些地表水为热泵装置的热源，夏季以地表水源作为冷却水使用向建筑物供冷的能源系统，冬天从中取热向建筑物供热。

简单地说，地表水水源热泵 ,是一种典型的使用从水井、或河流中抽取的水为热源(或冷源)的热泵系统。

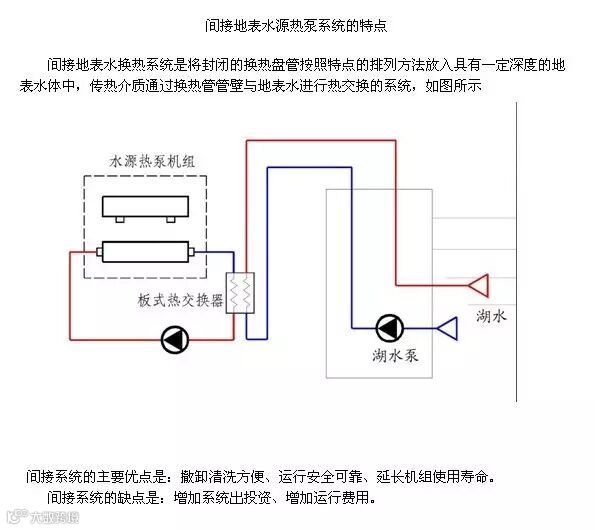

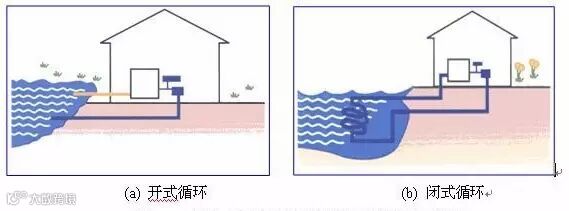

水源热泵机组与地表水的不同连接方式，可将地表水水源热泵分为三个类型：闭式地表水、开式地表水及间接地表水换热系统

闭式地表水源热泵系统的特点

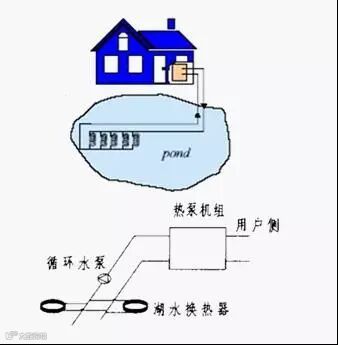

闭式地表水换热系统是将封闭的换热盘管按照特点的排列方法放入具有一定深度的

地表水体中，传热介质通过换热管管壁与地表水进行热交换的系统。如下图所示。

闭式系统的主要优点是：1、应用更加广泛。2、机组基本不可能结垢，因为在热泵机组换热器内的循环介质为干净的水或防冻液；3、湖水换热器环路水泵比开式系统的耗电量要低，这是因为开式系统要克服湖水到热泵机组的静水高度，而闭式系统则不用。当冬季湖水温度较低时，为了防止机组换热器内循环液冻结，须采用闭式系统。当湖水温度在5℃以下时，环路内就必须采用防冻液。

地表水源热泵闭式系统的缺点是：1、当湖水水质比较浑浊时，位于湖底的换热器可能结垢，影响传热效果，这会引起机组效率和制冷量的变化；2、如果湖水换热器处于公共区域，有可能遭到人为的破坏；3、如果河水或者湖水比较浅时，水的温度容易受到大气温度的影响。

开式地表水源热泵系统的特点

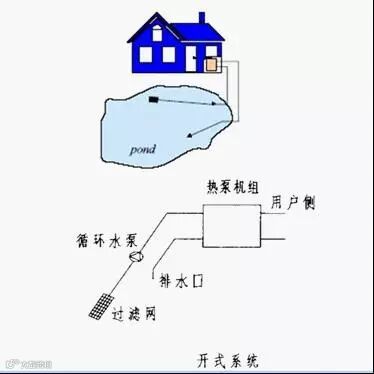

开式地表水换热系统是地表水在循环泵的驱动下，经处理直接流经水源热泵机组或通过中间换热器进行热交换系统，如图所示

开式系统的优势有：1、把热泵机组的温水排放到湖水上部温度较高的区域，保证了湖水温度分布不发生改变，对湖水温度的影响小从而降低对对环境的局部影响；2、由于减少了湖水换热器，增加了地表水与制冷剂之间的传热温差，因此比闭式地表水源热泵机组的换热量增大，即在相同条件下，增加了机组的制冷量或制热量；3、如果湖水较深，湖水底部的温度比较低，夏季可以利用湖水底部的低温水来预冷新风或空调房间的回风，充分节约能量；
