【深度学习+有限元仿真融合 论文精读】-使用DeepONet快速估计复合材料层压板的残余应力

基于深度算子网络的复合材料层合板残余应力快速估计

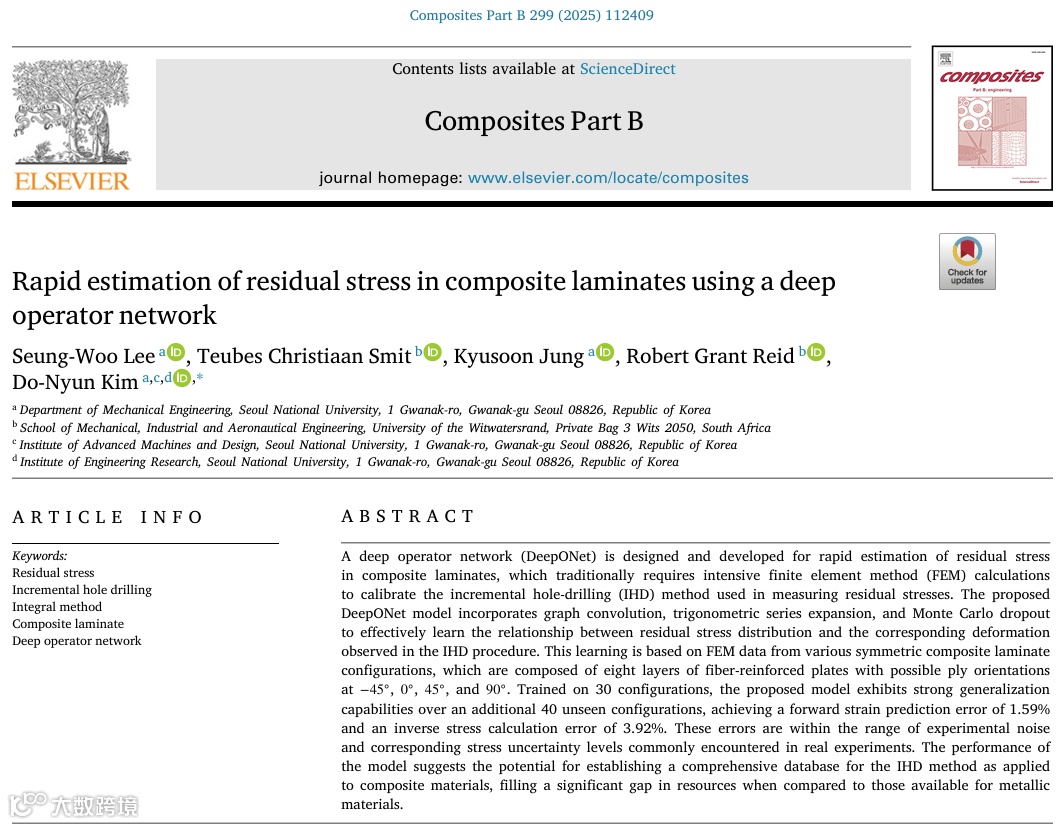

论文全称:  Rapid estimation of residual stress in composite laminates using a deep operator network
第一作者单位: 首尔国立大学

✅ 第一层：原文精粹

摘要

本研究设计了一种深度算子网络（DeepONet），用于复合材料层合板残余应力的快速估计。传统方法需依赖有限元法（FEM）进行增量钻孔法（IHD）残余应力测量的校准计算。所提DeepONet结合图卷积、三角级数展开和蒙特卡洛Dropout，基于多种对称复合材料层合板（8层纤维增强板，铺层角 ）的FEM数据，有效学习残余应力分布与钻孔变形的关系。训练30种铺层构型后，模型对40种未见构型表现出强泛化能力：正向应变预测误差 ，逆向应力计算误差 ，均在实际实验噪声范围内。该成果为复合材料IHD方法建立全面数据库奠定了基础。

结论

本研究提出了一种由线性分支网络和图卷积干网络组成的DeepONet架构，通过FEM数据学习残余应力与变形的映射关系。模型在仅30种训练构型下即可快速生成IHD校准矩阵，计算速度较传统FEM提升两个量级（  vs.  ）。模型误差（应变 ，应力 )与实验不确定性水平相当。架构基于Volterra积分方程设计，可扩展至Sachs法等破坏性残余应力测量方法。未来将引入非线性效应并验证实验数据。

核心方法总结

• 深度算子网络架构:

• • 分支网络: 单层线性映射 ( ) 处理应力输入
• • 干网络: 图卷积网络（GCN块堆叠）融合三角级数展开 ( )
• • 耦合机制: 点积生成位移场 ( ) 对应Volterra核函数

• 技术创新:

• • 蒙特卡洛Dropout量化模型不确定性
• • 双损失函数：位移场 （物理一致性） + 应变 （测量精度）
• • 可微应变计模型 ( ) 连接理论与实测

✅ 第二层：全局洞察

研究图景

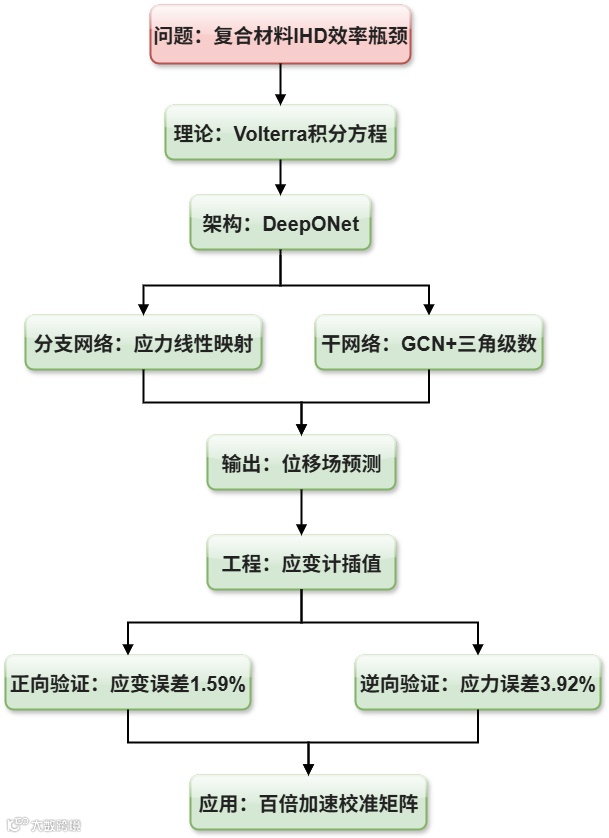

结构导图

总览表格

✅ 第三层：理论基石

核心理论系统讲解

• 增量钻孔法（IHD）原理:

• • 物理过程：逐层钻孔释放残余应力 → 测量表面应变 → 反演应力分布
• • 数学本质：Volterra积分方程
• • 离散形式：

• 深度算子网络（DeepONet）:

• • 算子学习：建立函数空间映射
• • 架构创新：
• • 分支网络：编码输入函数（应力分布 ）
• • 干网络：编码定义域（几何图 +物理特征 ）

• 正交各向异性材料力学:

• • 刚度矩阵变换： （ 为旋转矩阵）
• • 三维本构关系： （ 为材料刚度张量）

关键术语深究

基础公式溯源

弹性力学基本方程:
平衡方程:
几何方程:
本构关系:
能量泛函极小化原理:

直观类比

• • DeepONet → 物理翻译机：分支网络如"语法规则"（线性映射），干网络如"语义理解"（GCN+三角级数）
• • 应力反演 → 医学CT重建：表面应变（投影数据）→ 内部应力（三维分布），噪声放大效应类似重建伪影

🧱 第四层：数理模型与算法逻辑

数学模型全解

• 关键变量定义:

• 干网络特征工程:

归一化半径:  ,
傅里叶基:  ,
相对铺层角:
,
归一化深度:

算法逻辑流程

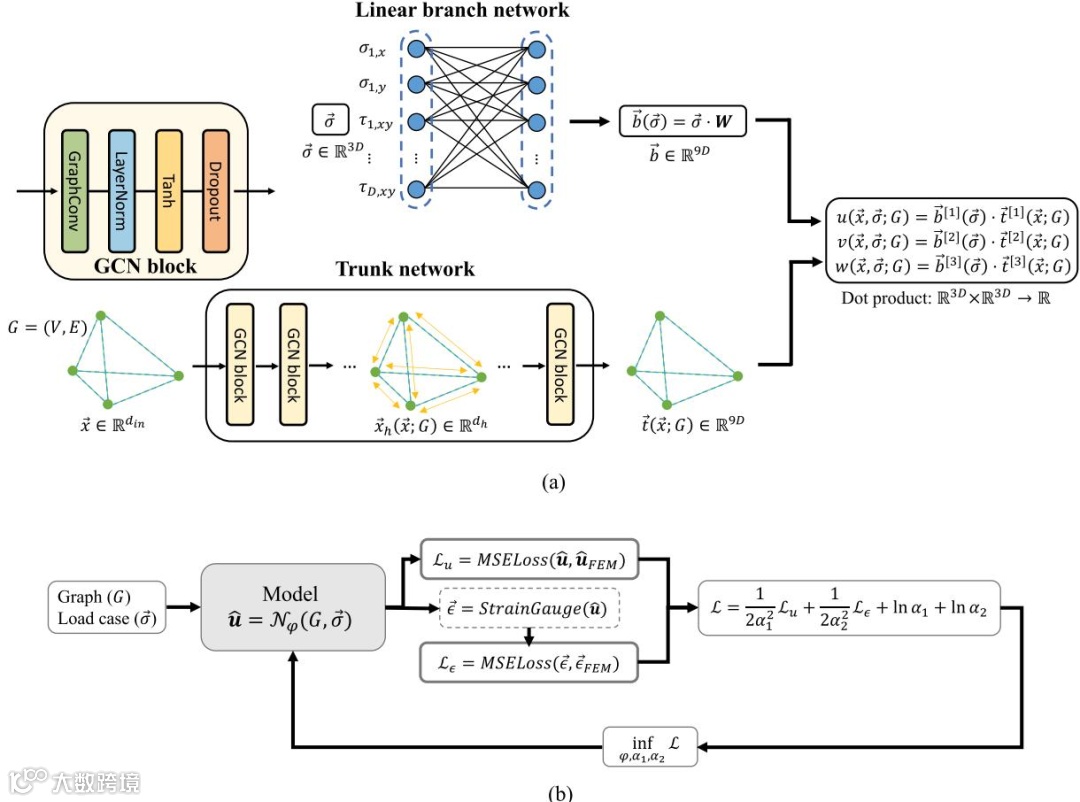

• 网络架构:


• 损失函数设计:




• 自适应权重：  可学习参数平衡位移/应变损失

• 优化策略:

• • 优化器：AdamW（带权重衰减的Adam）
• • 学习率：

FEM-DeepONet耦合机制

• “残差强制”模式:

1. 1. FEM生成数据
2. 2. DeepONet学习算子
3. 3. 应变   作为物理约束融入损失

⚙️ 第五层：工程实现与数据流

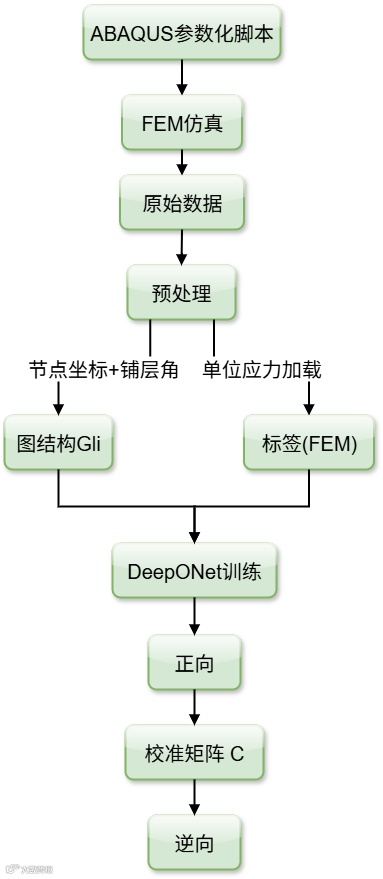

数据生命周期图

数据流详解

技术栈说明

• • 软件：ABAQUS（FEM） + PyTorch（DeepONet）
• • 硬件：Intel i7-11700 CPU + NVIDIA RTX 2070（训练）/ RTX A6000（推理）
• • 关键接口：ABAQUS Python API → NumPy预处理 → PyTorch Geometric构建图结构

📊 第六层：结果验证与图表解读

图表全解析

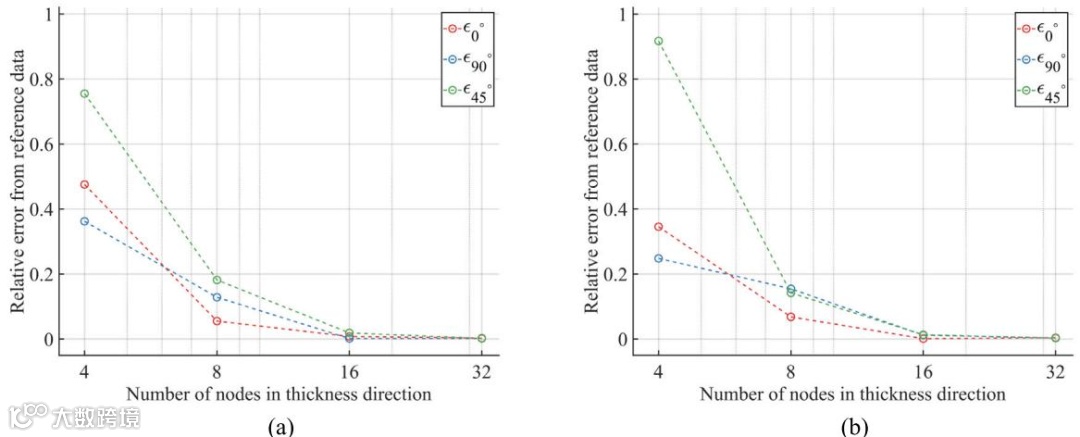

• Fig.4 网格收敛性：

1. 1. 目的：验证FEM精度-效率权衡
2. 2. 结论： 向16层网格误差≤1.5% 且耗时合理（选定为标准）

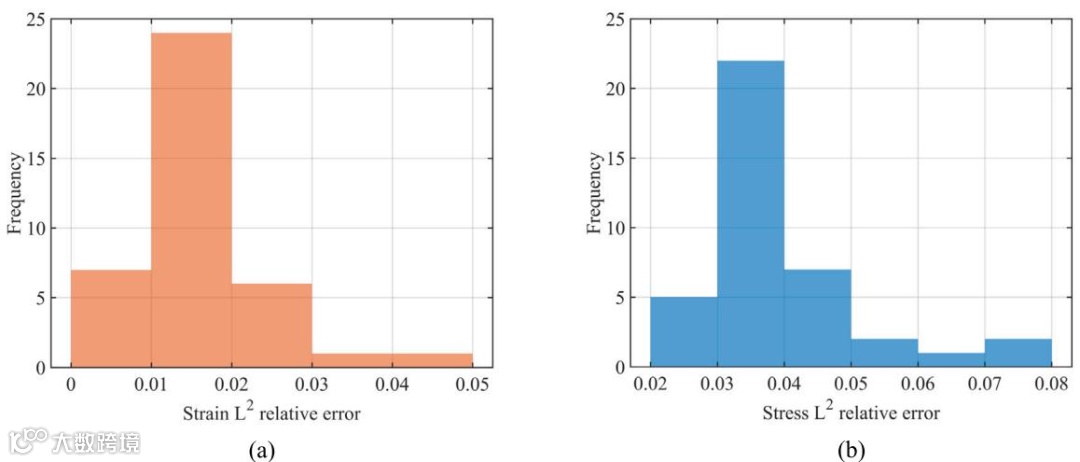

• Fig.8 误差分布：






• • 应变 误差：
• • 应力 误差：

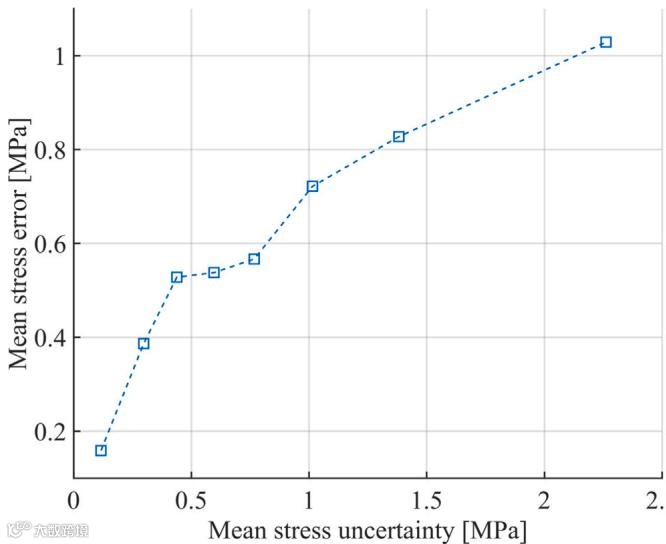

• Fig.11 UQ有效性：






• • 趋势：预测误差与蒙特卡洛Dropout不确定性强正相关（ )

典型案例分析

💡 第七层：思维洞察

隐含假设

1. 1. 材料线弹性（忽略塑性/损伤）
2. 2. 理想边界条件（忽略夹具效应）

精妙处理

• • 应变计建模：Green函数插值   保可微性
• • 特征工程：相对铺层角   显式编码材料各向异性

思维转折点

🚀 第八层：知识迁移与拓展

可迁移方法论

1. 1. 物理约束损失设计：对PDE问题，联合约束场变量（位移 ）和可测量（应变 )
2. 2. 算子学习架构："线性分支+几何感知干网络"范式适用于积分型工程问题

复现与改进

• 复现步骤:

1. 1. 数据生成：ABAQUS参数化脚本
2. 2. 模型训练：重点调优GCN层数（6-8）和
3. 3. 验证：对比ASTM E837标准

• 改进方向:

1. 1. 非线性扩展：塑性应变能项添加到损失函数
2. 2. 动态过程建模：RNN-DeepONet耦合连续钻孔
3. 3. 几何泛化：图Transformer处理变拓扑结构

跨领域应用

📌 知识迁移总结

1. 1. 物理引导网络设计：
• • 线性分支网络 → 显式建模积分核函数
• • GCN干网络 → 嵌入手性几何特征

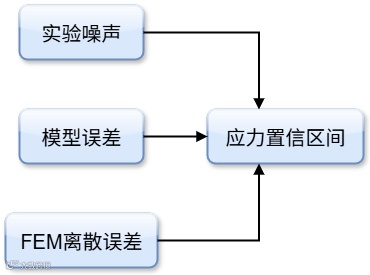

2. 2. 多重不确定性融合：

3.

1. 3. 工业落地路径：
• • 短期：构建复合材料IHD校准数据库（替代ASTM金属标准）
• • 长期：集成至实时监测系统（钻孔应变 → 瞬态应力云图）
2. 4. 通用架构范式：
3.
