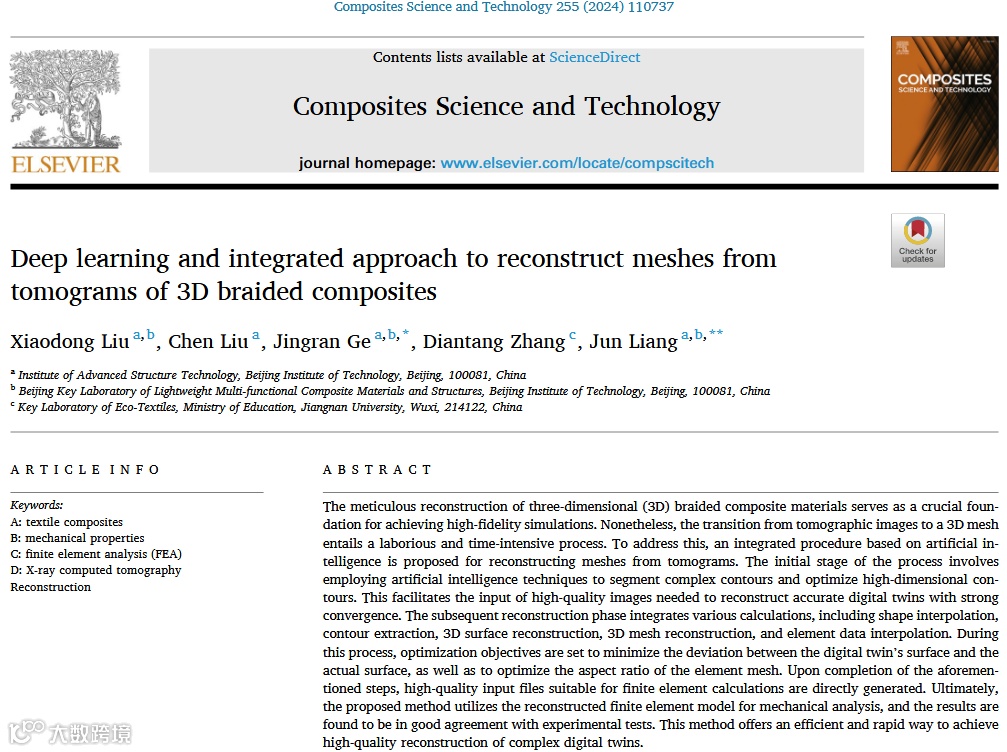

🎯 Deep learning and integrated approach to reconstruct meshes from tomograms of 3D braided composites

基于深度学习和集成方法从三维编织复合材料断层扫描图像重建网格
第一作者单位：北京理工大学

DOI:https://doi.org/10.1016/j.compscitech.2024.110737

✅ 第一层：原文精粹

摘要

三维编织复合材料的精确重建是实现高保真模拟的关键基础。然而，从断层图像到三维网格的转换过程耗时且繁琐。为此，本文提出了一种基于人工智能的集成流程，用于从断层图像重建网格。初始阶段采用人工智能技术分割复杂轮廓并优化高维轮廓，为重建高收敛性的精确数字孪生体提供高质量图像输入。重建阶段综合形状插值、轮廓提取、三维表面重建、三维网格重建及单元数据插值等计算。优化目标包括最小化数字孪生体表面与实际表面的偏差，并优化单元网格的长宽比。最终直接生成适用于有限元计算的高质量输入文件。力学分析表明，重建的有限元模型结果与实验数据高度吻合，为复杂数字孪生体的高效重建提供了新途径。

结论

本文提出了基于人工智能的集成流程MESH4TOMO，用于三维编织复合材料断层图像的网格重建。通过U-Net网络分割复杂纱线轮廓，结合Ramer-Douglas-Peucker算法优化高维轮廓特征。集成流程包含形状插值、表面网格重建、三维网格生成、质心提取与数据插值。相较VG软件和平滑算法，轮廓优化算法显著提升了网格长宽比（>99%单元AR<3），最大表面法向偏差<0.06mm。有限元分析证实优化模型强度预测误差仅4.4%（优于平滑模型7.1%）。未来工作将聚焦低分辨率断层图像重建及固化应力建模。

核心方法总结

三阶段集成框架：

1. 1. AI预处理：
• • U-Net分割（TensorFlow实现）：编码器-解码器架构 + 跳跃连接 + Leaky ReLU激活
• • 轮廓优化：Ramer-Douglas-Peucker算法保持98%原始面积
2. 2. 几何重建：
• • 形状插值：基于欧氏距离映射的层间线性插值
• • 表面重建：泊松表面重建（PyMeshLab实现）
3. 3. 网格优化：
• • 四面体网格：采用单元删除算法处理5类畸形单元（帽型/针型/楔型等）
• • 材料映射：纱线中心线多段线定向材料主轴

✅ 第二层：全局洞察

研究图景

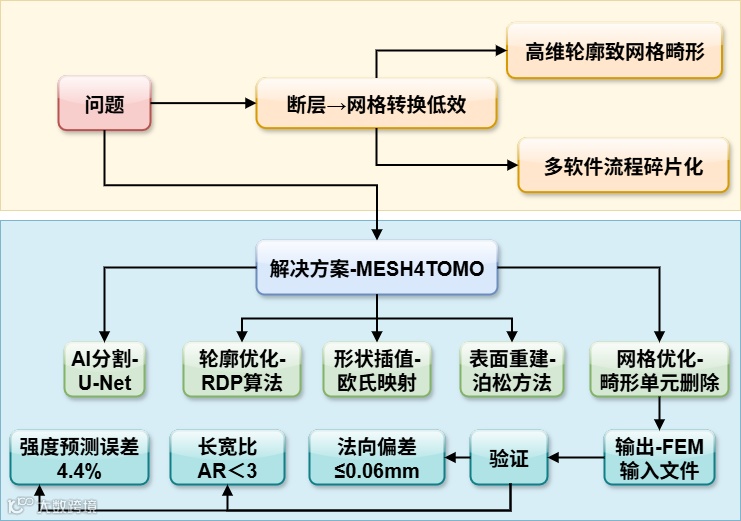

结构导图

总览表格

✅ 第三层：理论基石

核心理论讲解

有限元与深度学习的交叉机理：

1. 1. 图像分割理论：
   U-Net的编码器通过卷积和下采样提取深层语义特征，解码器通过转置卷积恢复空间分辨率。跳跃连接融合浅层位置信息和深层特征，解决纱线边缘的精细分割问题。
2. 2. 轮廓优化的几何原理：
   Ramer-Douglas-Peucker算法属于曲线简化算法，核心是距离阈值控制：

   其中   为点到弦距离，  为轮廓周长，  控制简化程度。迭代优化直至保留面积>98%。
3. 3. 网格质量度量体系：
   长宽比(Aspect Ratio)定义为：

   式中   为四面体最长边，  为内切球半径。理想正四面体AR=1，工程要求AR<3。

关键术语深究

• • 泊松表面重建：基于指示函数梯度的泊松方程   求解表面，其中   为点云法向场，  为表征函数。
• • 畸形四面体类型：
• • 帽型(cap)：一顶点接近对面三角形重心
• • 针型(needle)：一边长远大于其它边
• • 楔型(wedge)：几何形态呈楔形，相邻边长度差异显著，易导致应力集中的畸形单元
• • 材料方向映射：以纱线中心线为基准：
• • 第一主轴：中心线切向 ( )
• • 第二主轴：径向 ( ，C为质心，P为单元中心)
• • 第三主轴：法向 ( )

直观类比

网格重建 ⇄ 城市规划：

• • AI分割=卫星图像识别建筑轮廓
• • RDP优化=简化建筑立面设计
• • 泊松重建=生成建筑三维外壳
• • 四面体划分=划分房间结构单元
• • 方向映射=标注房间朝向

✅ 第四层：数理模型与算法逻辑

数学模型全解

关键模型1：法向偏差度量

• •  ：位移场
• •  ：重建模型顶点
• •  ：投影至真实表面的算子

关键模型2：长宽比计算

• •  ：四面体边长
• •  ：体积
• •  ：三角形面面积

算法逻辑流程

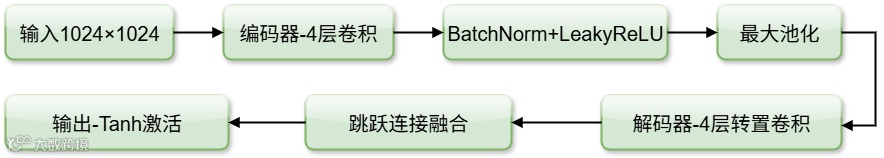

1. 1. U-Net架构：




2. 2. 轮廓优化流程：
• • 输入：离散轮廓点集
• • 初始化   值
• • While (保留面积 < 98%)：
• • 计算各点到弦距离
• • 移除   的点
• • 更新
3. 3. 网格生成策略：
• • 表面重建：Poisson重建 → Quadric边折叠简化
• • 体网格优化：
• • 检测：识别AR>3的单元
• • 修复：坍缩短边/合并面 → 重新三角化

耦合机制

前处理式耦合：

• • 深度学习：处理原始断层图像 → 输出优化轮廓
• • 传统FEM：基于优化轮廓生成计算网格
• • 数据传递：轮廓点坐标 → 泊松重建输入

✅ 第五层：工程实现与数据流

数据生命周期图

数据流详解

技术栈说明

• • 软件：TensorFlow（分割），OpenCV（图像处理），PyMeshLab/MeshLab（网格生成），ABAQUS（FEA）
• • 硬件：Intel® Core™ i9-13900KF CPU + 64GB RAM
• • 接口：Python脚本集成全部流程，VTK库实现数据插值

✅ 第六层：结果验证与图表解读

全图表解析

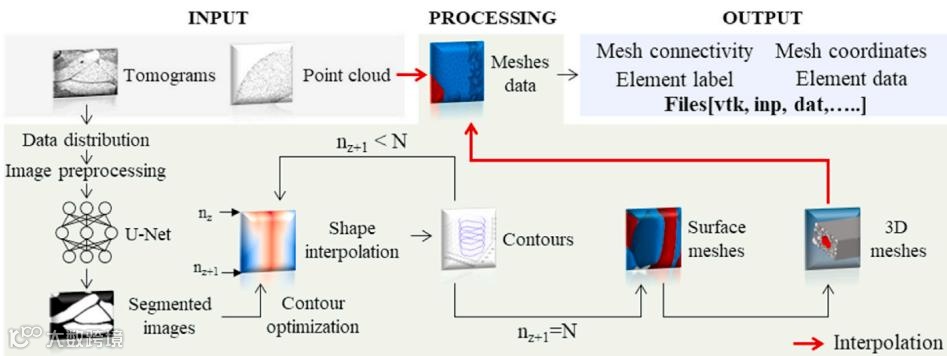

• 图2：MESH4TOMO工作流

• • 目的：展示端到端处理流程
• • 描述：11步流程图涵盖图像输入→FEM输出
• • 结论：系统性解决断层→网格转换瓶颈
• • 支撑性：直观证明集成框架的完整性

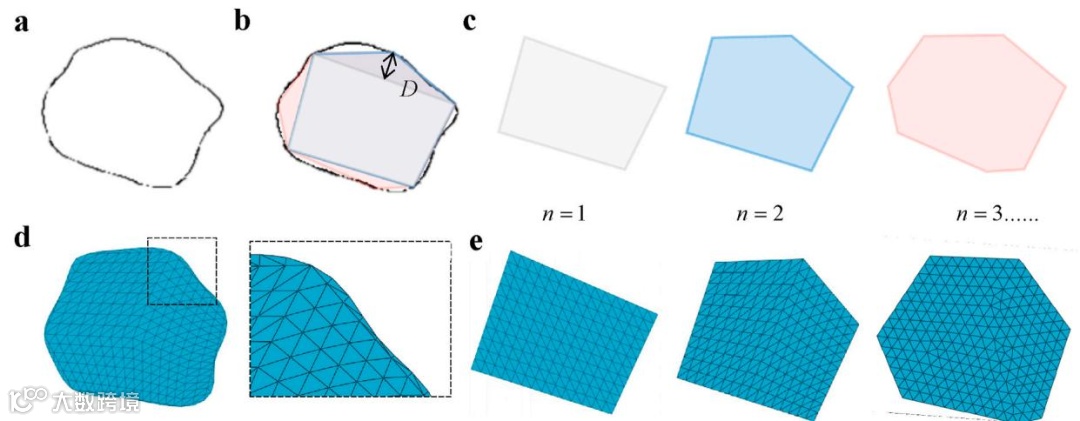

• 图5：RDP轮廓优化效果

• • 目的：验证轮廓简化的几何保真度
• • 描述：原始(a) vs. 优化后(c/e)轮廓对比
• • 结论：ε递减使轮廓逼近原始形状，网格质量提升
• • 支撑性：证实维度控制可改善网格收敛性

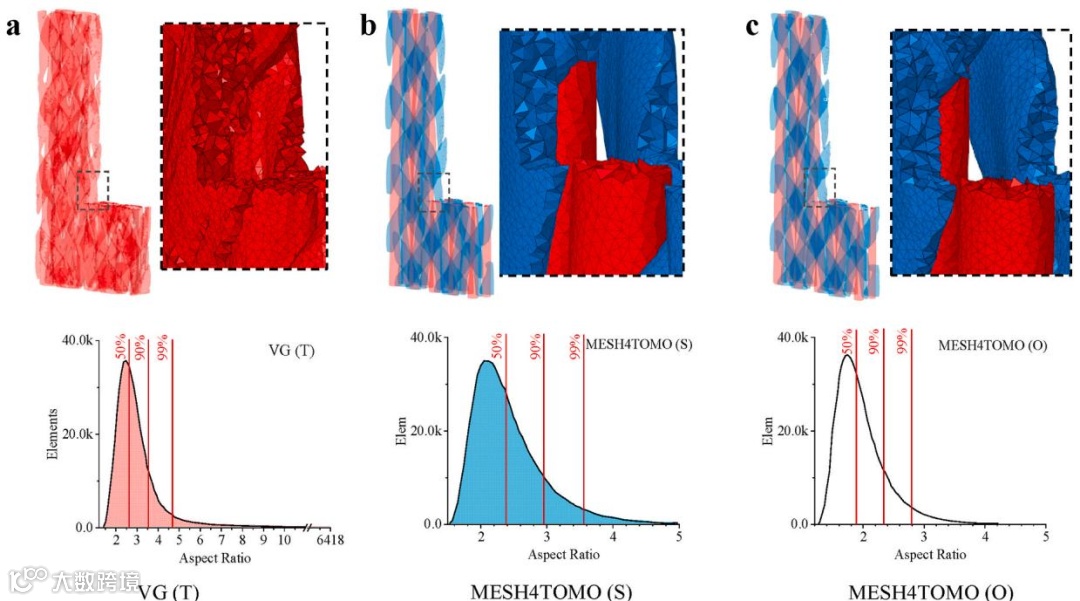

• 图11：网格长宽比对比

• • 目的：评估不同重建方法网格质量
• • 描述：
  在元素尺寸 0.15mm、插值步长 10 的条件下：
• • VG(T)：40%单元AR>3（最大值6418）
• • MESH4TOMO(O)：99%单元AR<3（最大值4.2）
• • 结论：轮廓优化显著降低AR值
• • 支撑性：为力学分析收敛性提供依据

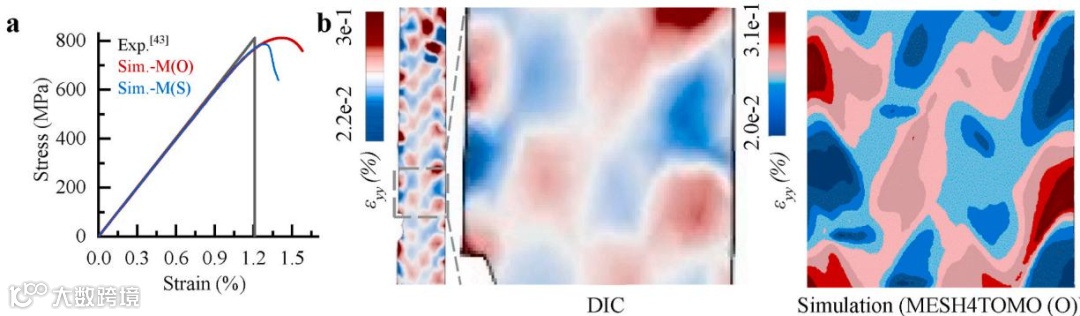

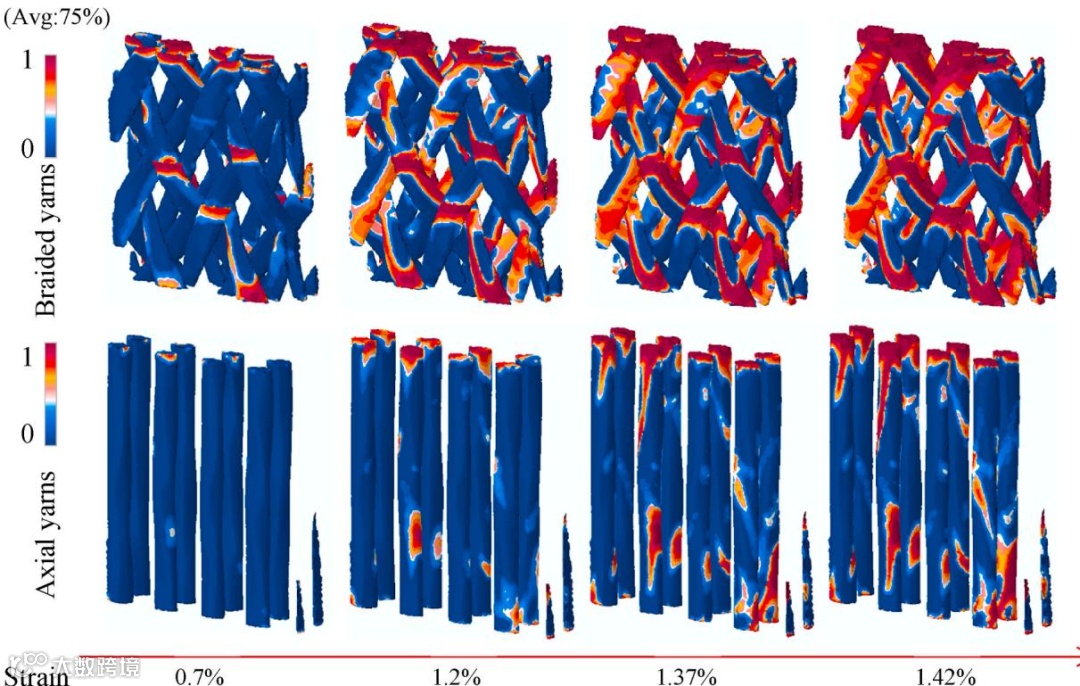

• 图14：力学验证

• (a) 应力-应变曲线

  (b) 应变场分布 (εₓₓ)

• • 树脂富集路径（网状区域）
• • 自由边缘（黄色箭头）
• • 左图（模拟）：高应变区（红色）集中分布于：
• • 右图（DIC实验）：验证模拟分布的可靠性
• • 优化模型(O)的断裂应变更接近实验值
• • 平滑模型(S)因网格畸形导致过早应力集中
• • 实验数据（黑线）：峰值强度811.5 MPa
• • MESH4TOMO(O)（红线）：预测强度775.8 MPa（误差4.4%）
• • MESH4TOMO(S)（蓝线）：预测强度754.3 MPa（误差7.1%）

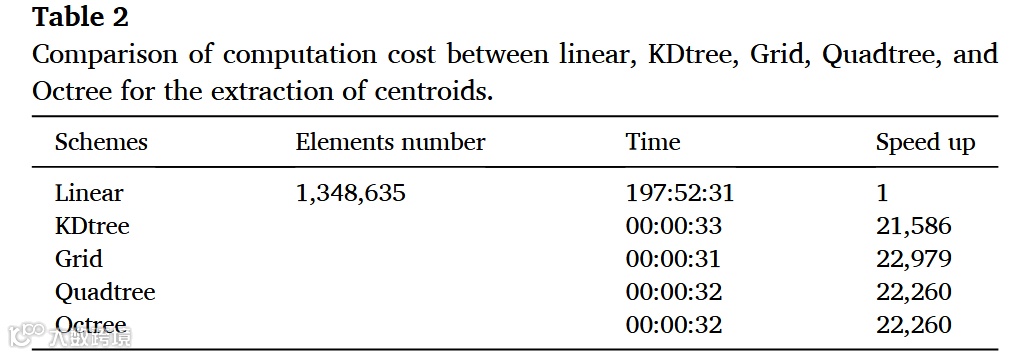

• 表2：质心提取加速比

• • 目的：验证空间索引算法的效率
• • 描述：Grid方法较Linear加速22,979倍
• • 结论：空间索引破解大规模数据处理瓶颈
• • 支撑性：支撑流程的工程实用性

✅ 第七层：思维洞察

隐含假设

1. 1. 材料均匀性：忽略树脂分布不均引起的局部性能波动
2. 2. 理想边界：假设纱线-基体界面完美结合

精妙处理

• • 插值步长设计：固定5步插值平衡细节保留与计算开销
• • 损失函数选择：MAE比MSE更能保护分割边缘锐度
• • 空间索引移植：将Grid索引引入质心提取，加速22,979倍

思维转折点

从“分治”到“集成”的关键突破：

1. 1. 问题重构：将多软件协同问题转化为统一框架设计
2. 2. 维度悖论解决：用RDP算法破解“几何精度↔网格质量”矛盾
3. 3. 计算加速洞察：发现质心提取是效率瓶颈，引入空间索引

影响评估

• • 正面效应：重建时间缩短90%，强度预测误差降低39%
• • 局限性：依赖高分辨率CT（>10μm/voxel），无法预测未固化结构

✅ 第八层：知识迁移与拓展

可迁移方法论

1. 1. 物理约束的AI预处理：RDP算法可推广至岩石/骨骼等多孔介质重建
2. 2. 网格质量驱动优化：AR控制策略适用于流体/结构耦合网格优化
3. 3. 空间索引加速：Octree/KDtree迁移至分子动力学模拟邻域查询

复现与改进路径

复现步骤：

1. 1. 数据集准备：Micro-CT扫描数据（建议voxel≤15μm）
2. 2. U-Net训练：开源代码
3. 3. 集成框架构建：PyMeshLab调用泊松重建+单元优化
4. 4. 验证：对比VG Studio重建结果

改进方向：

1. 1. 低分辨重建：开发超分辨率U-Net变体
2. 2. 多物理场耦合：引入固化热-力模型
3. 3. 实时重建：轻量化Mobile-U-Net设计

跨领域应用潜力

• • 生物医学：血管/神经网络三维重建
• • 地质工程：岩芯孔隙结构建模
• • 增材制造：缺陷CT扫描的快速评估
