基于图像的深度学习框架用于任意尺寸纤维微观结构中的流场预测

论文信息

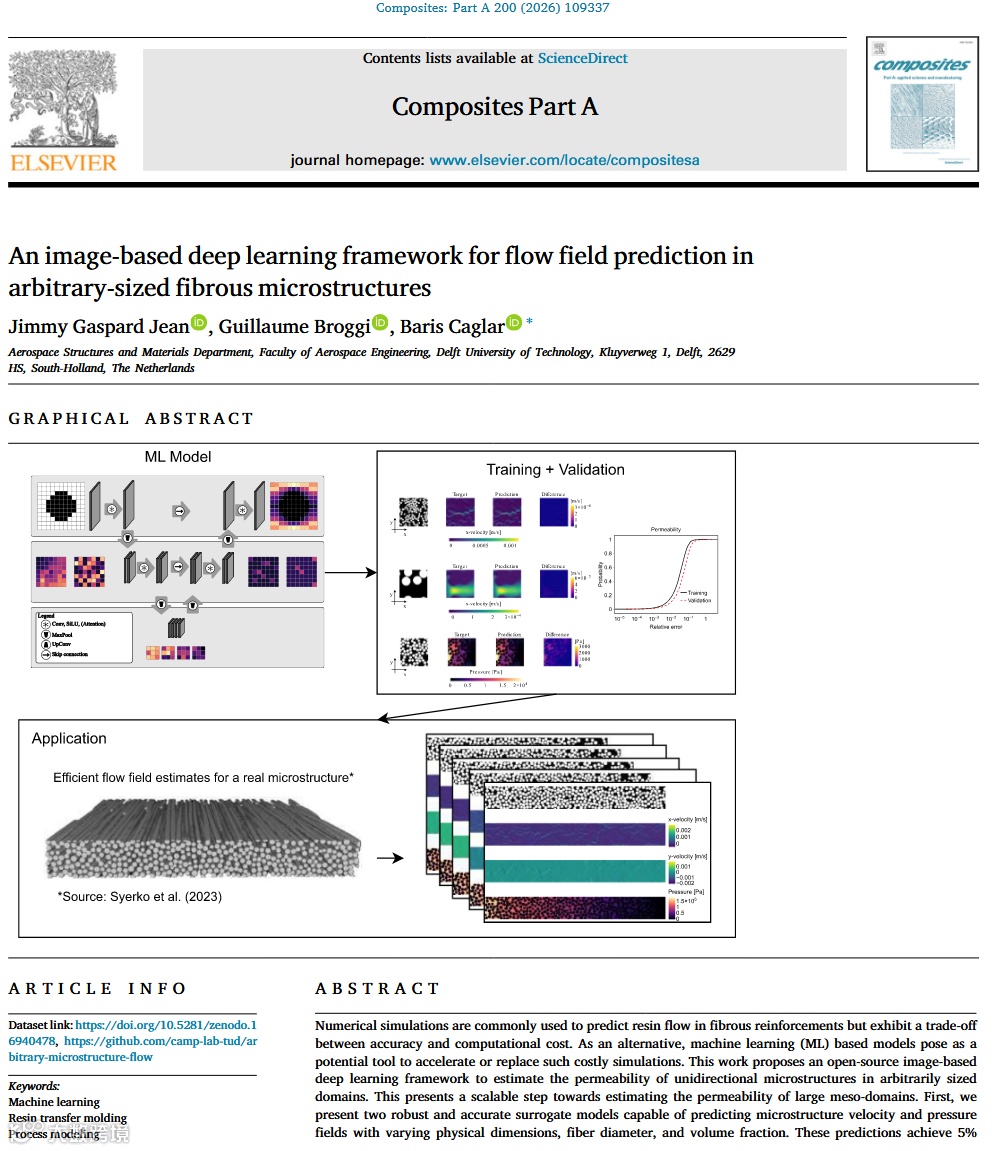

• • 标题：An image-based deep learning framework for flow field prediction in arbitrary-sized fibrous microstructures
• • 作者单位：荷兰代尔夫特理工大学

• • DOI:  https://doi.org/10.1016/j.compositesa.2025.109337

第一部分：战略叙事层

✅ 第一层：论文总结

这篇论文发现了复合材料制造中树脂流动预测计算成本过高的真问题。核心硬挑战在于传统数值模拟无法在保证精度的同时实现高效计算，且难以扩展到任意尺寸域。作者提出了基于U-Net的深度学习模型+滑动窗口技术的巧方法，实现了训练集误差5%、验证集误差8%、计算时间从百小时降至3分钟的强效果，带来了物理约束驱动的后处理可实现跨尺度、跨形状预测而无需重新训练的新见解。

✅ 第二层：论文拆解

真实工程问题

• • 目标领域：航空航天复合材料制造（RTM工艺）
• • 核心痛点：纤维束内外的双尺度孔隙导致树脂流动不均，形成微孔隙缺陷，直接影响结构安全
• • 工业需求：准确预测微观、中观、宏观渗透率以优化工艺参数

核心科学挑战

• • 精度-成本权衡：传统CFD模拟（FEM/FVM/LBM）在大尺度域上计算成本极高（数小时到上百小时）
• • 尺度扩展困难：现有ML方法仅预测宏观量或限于固定域形状
• • 物理一致性：深度学习黑箱难以保证质量守恒等物理约束

巧妙的核心方法

1. 1. 解耦双模型：分别训练速度模型和压力模型，各自优化
2. 2. 改进U-Net：注意力机制+组归一化+SiLU激活
3. 3. 滑动窗口+物理修正：
• • 速度修正：入口流量锚定+全局缩放保证质量守恒
• • 压力修正：从出口到入口累积偏移保证压力连续性

令人信服的效果

• • 精度：速度场误差4.5%/6.9%（训练/验证），压力场3.8%/6.8%，渗透率4.4%/6.9%
• • 效率：计算时间3分钟 vs. 传统方法数十至上百小时
• • 泛化：成功应用于长宽比4的矩形域和真实CT扫描数据

凝练出的新见解

1. 1. 物理约束后处理可替代显式物理嵌入（PINN）
2. 2. 跨域形状迁移无需重新训练（方形→矩形）
3. 3. 解耦设计在多物理场预测中更高效
4. 4. 数据驱动方法在多尺度工程问题中的实用性

✅ 第三层：全局架构与核心精粹

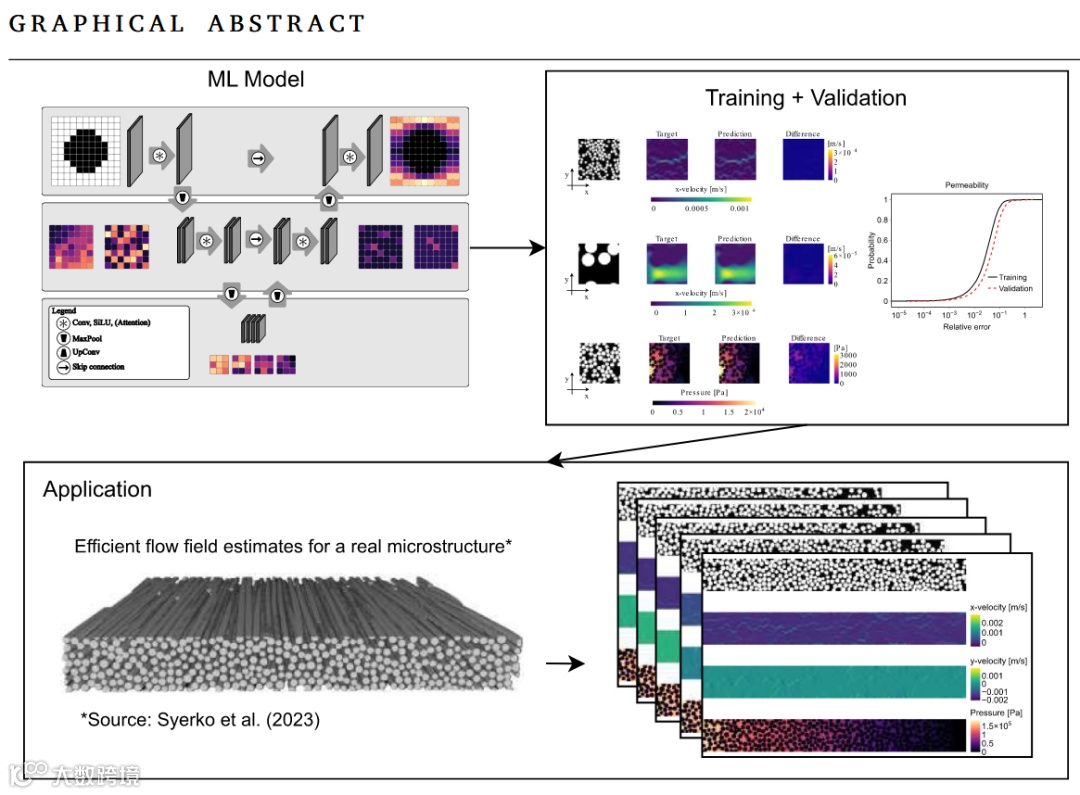

摘要精粹

数值模拟预测纤维增强材料中树脂流动存在精度-成本权衡。本研究提出开源深度学习框架，用于任意尺寸单向纤维微观结构的渗透率估计。两个代理模型预测速度场和压力场，训练集误差5%、验证集8%；渗透率推断误差分别为4%和6%。创新性的滑动窗口程序基于物理原理，可预测不同长宽比域的流场，并通过真实μ-CT扫描验证。代码和模型已开源。

结论精粹

本研究引入两个代理模型预测速度场和压力场，误差统计显示鲁棒性。通过Darcy定律推断渗透率，精度超越前人工作。创新性滑动窗口方法实现物理流动约束，将预测扩展至矩形域。与基准测试比较显示可靠性和高精度，计算时间从数小时降至数分钟。源代码已公开。

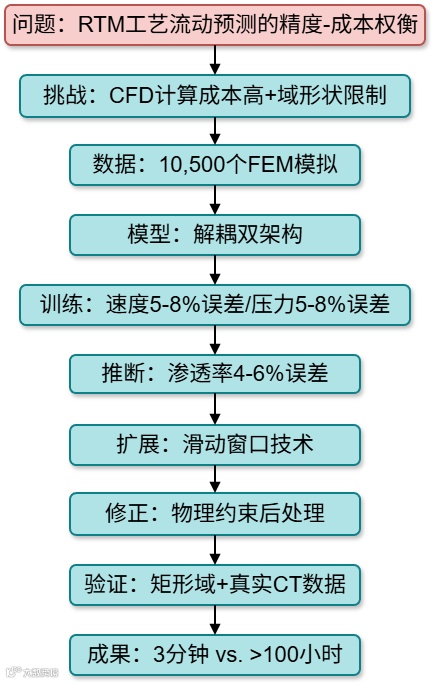

结构导图

第二部分：技术解构层

✅ 第四层：理论基石

1. RTM工艺基础

• • 流程：干纤维预制件→树脂注入→固化→脱模
• • 关键问题：双尺度孔隙（束内/束间）导致微孔隙缺陷

2. 流体力学方程

• • Navier-Stokes方程：
• • 质量守恒：
• • 动量守恒：
• • Stokes简化：Reynolds数极低（ ），忽略对流项

3. Darcy定律

连接微观流场与宏观渗透率

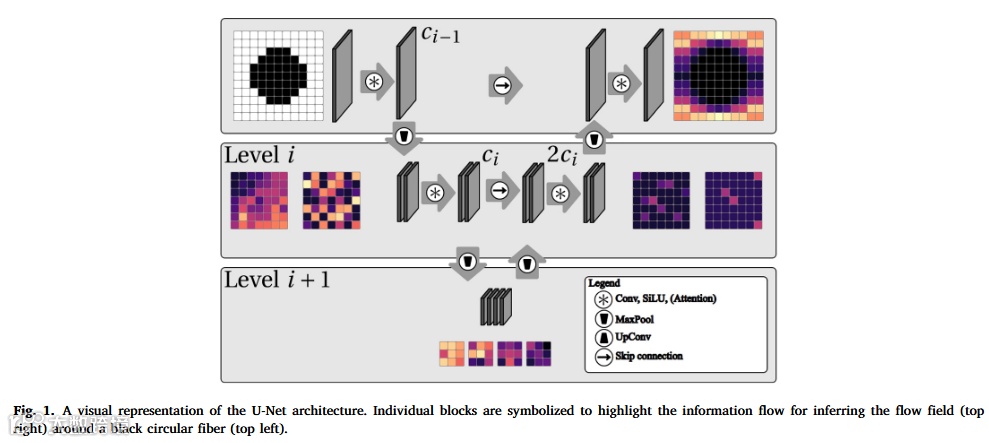

4. U-Net架构

• • 编码器-解码器：逐层下采样提取特征→逐层上采样恢复分辨率
• • 跳跃连接：保留多尺度细节信息
•

5. 注意力机制

通过Query-Key-Value机制实现全局信息整合

6. 滑动窗口

局部预测+全局聚合，实现跨尺度推广

✅ 第五层：数理模型与算法逻辑

1. 微观结构生成

• • 参数空间：域尺寸 ，纤维直径 ，体积分数
• • 约束：纤维无重叠+周期性边界条件
• • 总量：105种组合×50实例=5250个微观结构
•

2. 流动模拟

• • 控制方程：稳态不可压Stokes流
• • 边界条件：入口速度 ，出口压力 ，纤维无滑移
• • 求解器：OpenFOAM的simpleFoam（SIMPLE算法）

3. 数据后处理

• • 数据集：
• •  ：微观结构二值图像
• •  ：速度场（双通道： ）
• •  ：压力场（单通道）

4. 模型架构

• • 速度模型：
• • 输入：微观结构图像（1通道）
• • 输出：速度场（2通道）
• • 特点：包含注意力机制
• • 压力模型：
• • 输入： 和 （2通道）
• • 输出：压力场（1通道）
• • 特点：无注意力机制
• • 共同点：深度7层，卷积核3×3，参数量~5亿

5. 损失函数

采用 范数（对异常值鲁棒）

6. 训练过程

• • 划分：80%训练/20%验证
• • 优化器：Adam，学习率
• • 超参数：100 epochs，批大小20
• • 硬件：NVIDIA Quadro RTX 6000

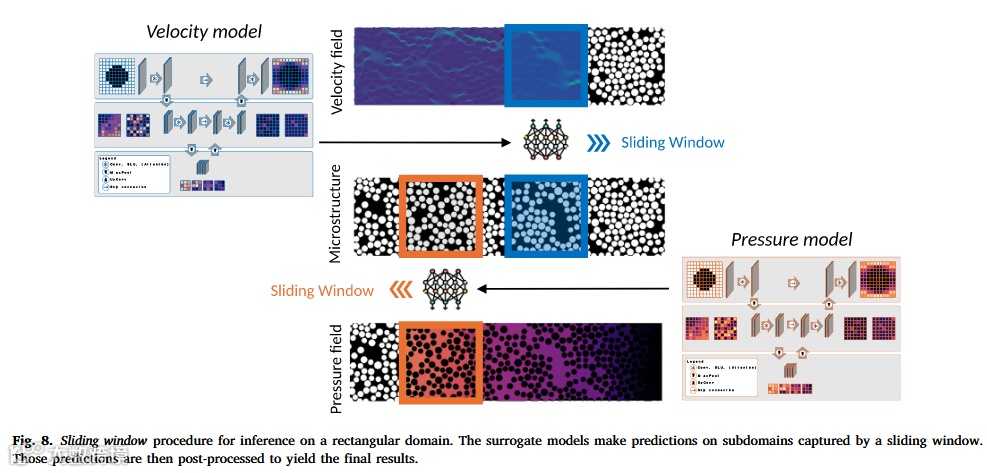

7. 滑动窗口算法

• • 速度修正：
1. 1. 计算入口参考流量
2. 2. 计算各截面实际流量
3. 3. 缩放因子
4. 4. 修正：
• • 压力修正：
1. 1. 从右到左移动窗口
2. 2. 累积压力偏移：
3. 3. 重叠区域加权平均

8. 渗透率推断

其中 从速度场积分， 从压力场提取

✅ 第六层：工程实现与数据流

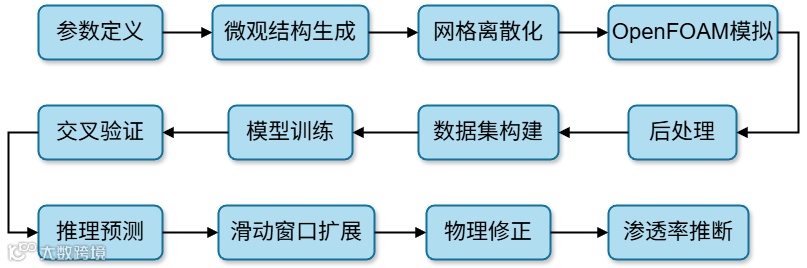

数据生命周期

技术栈

• • 微观结构生成：Python + Pymunk（刚体模拟）
• • CFD模拟：OpenFOAM（simpleFoam求解器）
• • 机器学习：PyTorch + NumPy + scikit-learn
• • 硬件：NVIDIA Quadro RTX 6000（24GB显存）

关键阶段

1. 1. 数据生成：5250个微观结构→10,500个CFD模拟
2. 2. 后处理：VTK格式→PyTorch张量（256×256分辨率）
3. 3. 模型训练：每个模型约12小时
4. 4. 推理：方形域直接预测，矩形域滑动窗口+修正

✅ 第七层：结果验证与图表解读

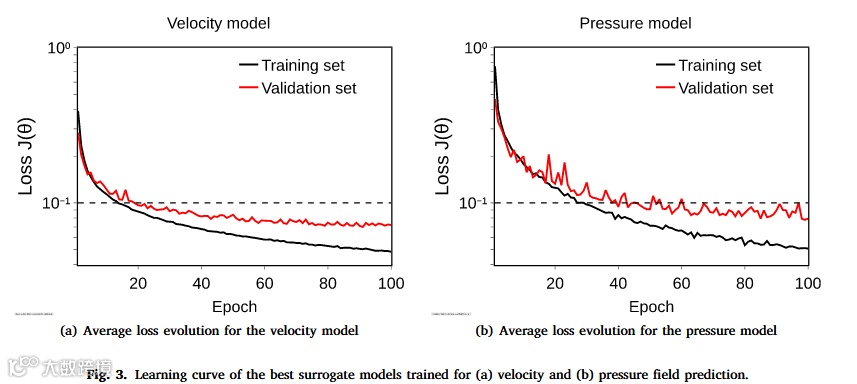

图3：学习曲线

• • 结论：两个模型100 epochs后收敛，训练/验证损失平滑下降，无过拟合
• • 支撑："强效果"的训练成功证据

表2：五折交叉验证

• • 结论：不同数据划分误差变化<1%，模型鲁棒性强
• • 支撑：超参数选择不依赖特定训练集

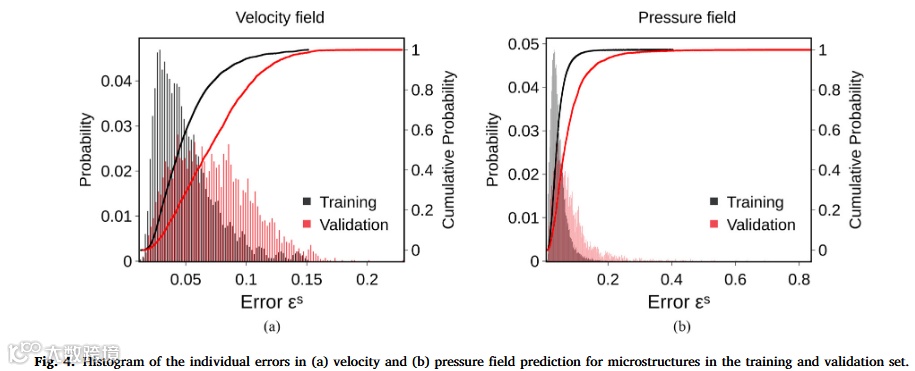

图4：误差直方图

• • 结论：大部分样本误差集中在低区间（速度3-6%，压力3-6%），泛化代价可控
• • 支撑：统计学上的"强效果"

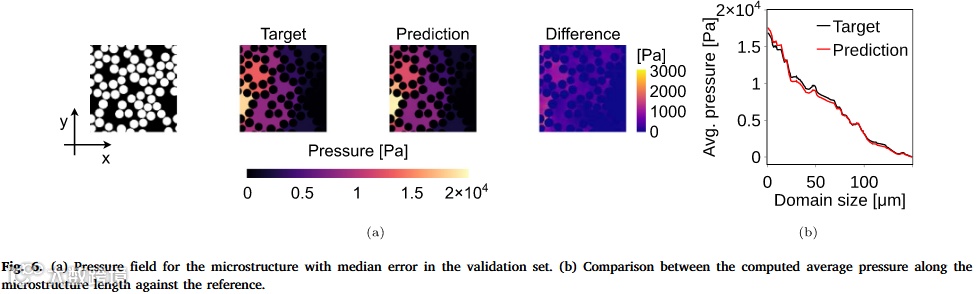

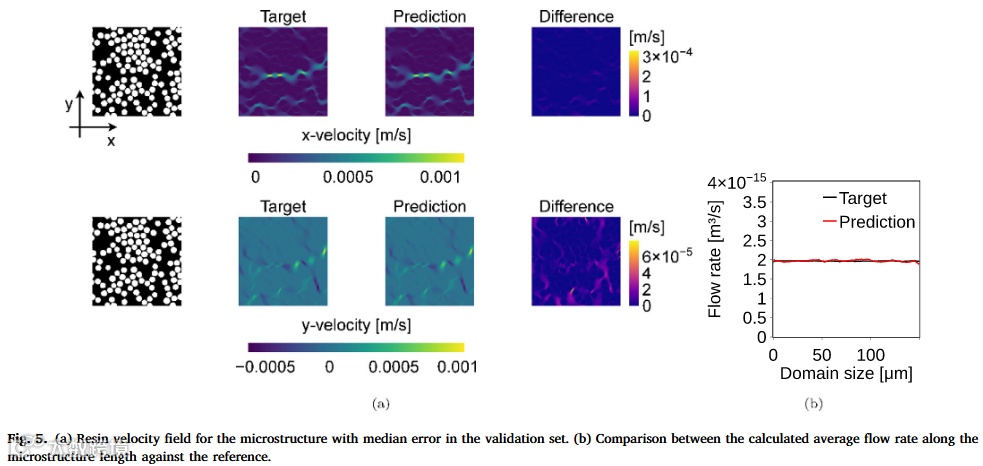

图5-6：中位数案例

• • 结论：速度场和压力场预测与参考高度相似，流量和压力梯度守恒
• • 支撑：视觉上的准确性和物理一致性

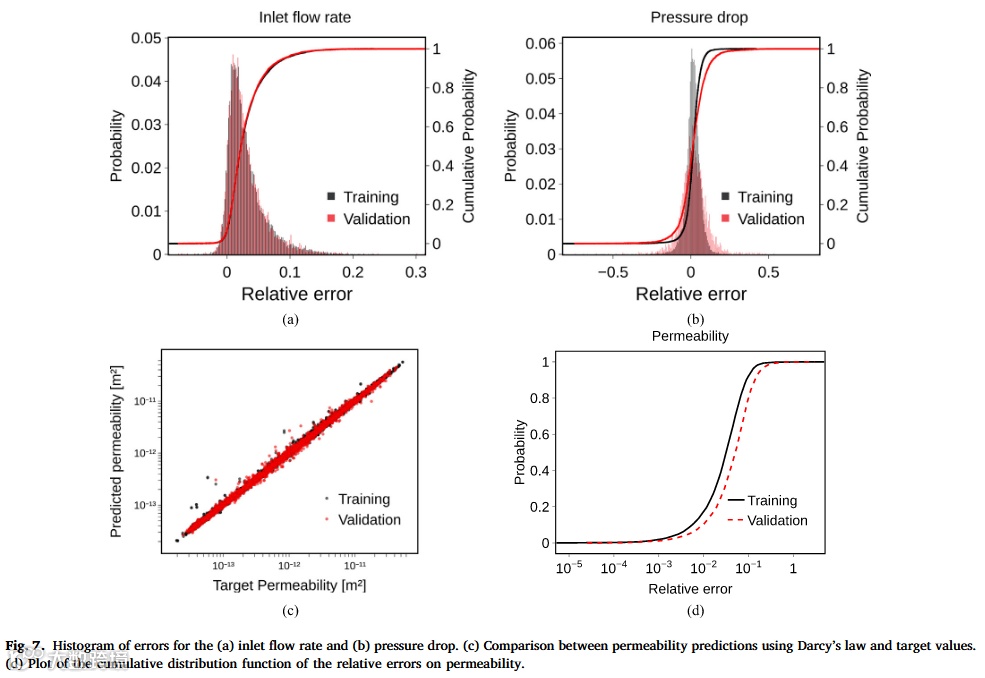

图7：渗透率推断

• • 关键发现：
• • 训练集90%样本误差<10%
• • 验证集90%样本误差<14%
• • 平均误差4.4%/6.9%
• • 支撑：最核心的工程应用指标

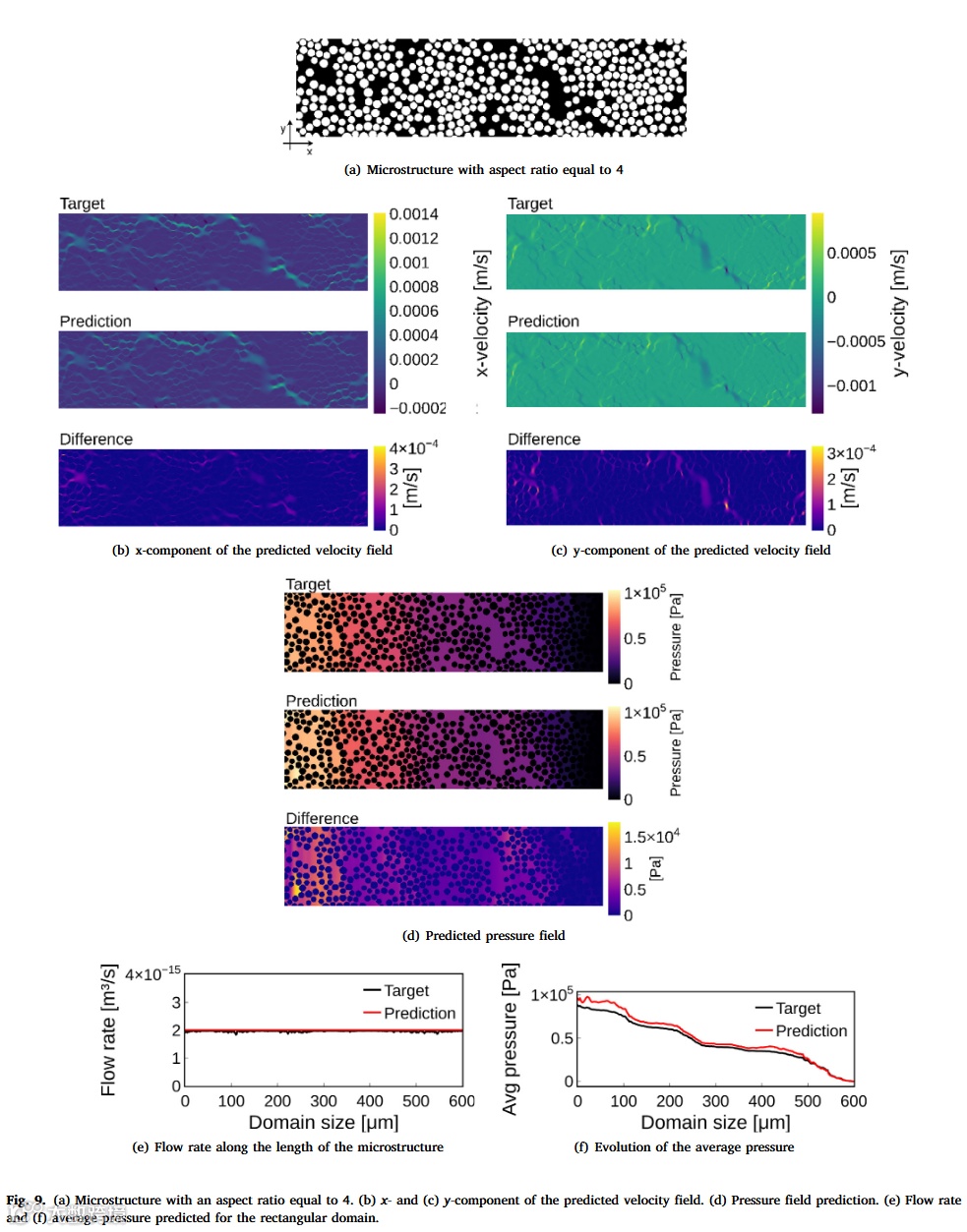

图9：矩形域预测

• • 结论：长宽比4的域上预测成功，流量和压力剖面与参考吻合
• • 支撑："跨域迁移"的有效性

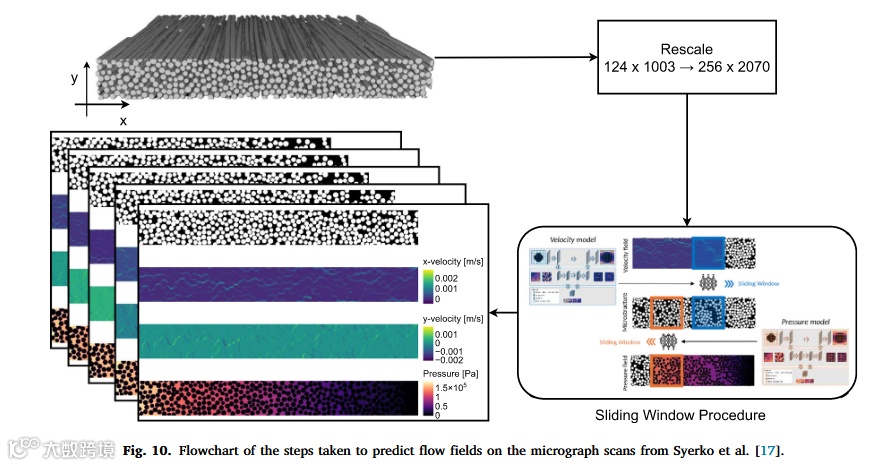

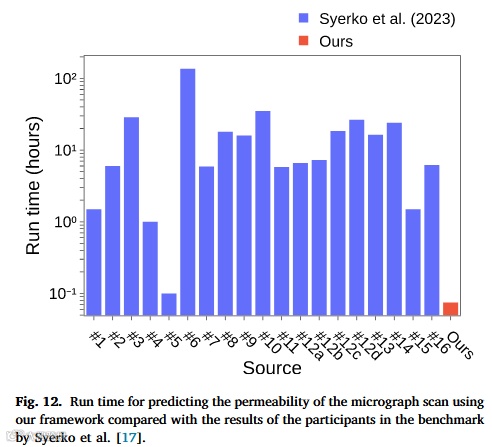

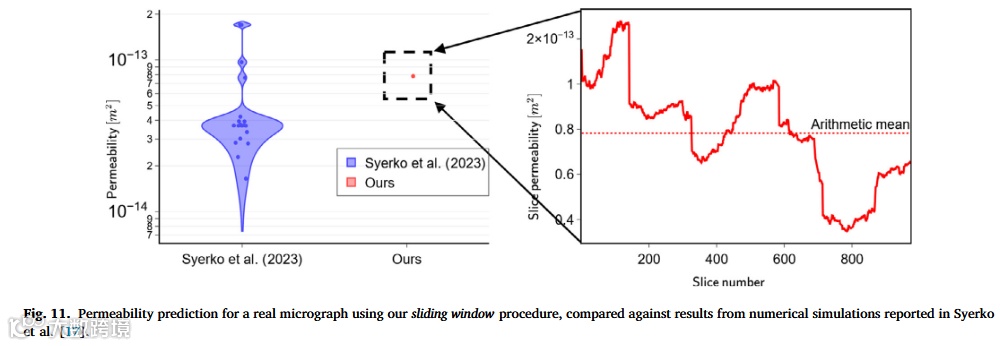

图11-12：基准测试对比

• • 结论：
• • 渗透率预测 落在合理范围
• • 计算时间3分钟 vs. 传统方法>100小时（2-3个数量级提升）
• • 支撑：外部有效性和计算效率优势

✅ 第八层：思维洞察

隐含假设

1. 1. 2D近似合理性：单层切片可代表3D平均行为
2. 2. 层流假设： ，忽略对流项
3. 3. 周期性边界：训练数据均为RVE
4. 4. 刚性圆柱纤维：忽略变形和椭圆度

精妙处理

1. 1. 解耦设计：降低复杂度，允许分别优化
2. 2. 物理驱动的输入特征： 和 体现Darcy定律
3. 3. 滑动窗口的物理修正：后处理强制守恒定律
4. 4.  范数：对边界异常值鲁棒

思维转折点

1. 1. 固定域→任意域：滑动窗口打破训练-推理域形状限制
2. 2. 端到端学习→物理后处理：降低训练复杂度，保持物理一致性
3. 3. 黑箱预测→可解释推断：预测中间量（流场）再推断目标量（渗透率）

局限性

1. 1. 仅限单向纤维：复杂织物结构需大幅修改
2. 2. 2D限制：3D复杂流动无法捕捉
3. 3. 合成数据：真实微观结构的缺陷、噪声未充分考虑
4. 4. 固定物理参数：不同树脂和工艺条件泛化能力未知
5. 5. 计算资源需求高：5亿参数+10,500个CFD模拟

✅ 第九层：知识迁移与拓展

可迁移方法论

1. 1. 物理约束后处理：训练时数据驱动，推理时物理修正（适用于任何守恒定律问题）
2. 2. 滑动窗口跨域：大域分解为小域序列+物理聚合（适用于输入尺寸受限问题）
3. 3. 解耦多物理场：分别训练独立模型（适用于耦合场问题）
4. 4. 物理特征工程：领域知识转化为输入特征（加速收敛+提升可解释性）

复现路径

1. 1. 环境搭建：Python+PyTorch+OpenFOAM
2. 2. 数据生成：运行提供的脚本
3. 3. 模型训练：速度模型和压力模型各100 epochs
4. 4. 评估：交叉验证+方形域测试
5. 5. 扩展：滑动窗口推理+物理修正
6. 6. 应用：渗透率计算

改进方向

1. 1. 扩展到3D：3D U-Net+体素网格
2. 2. 多物理参数：流体参数作为输入（提升工业适用性）
3. 3. PINN融合：损失函数嵌入PDE残差（理论保证更强）
4. 4. 不确定性量化：贝叶斯方法或集成学习（高风险应用必需）
5. 5. 自适应滑动窗口：基于局部复杂度调整窗口大小（提升效率）

📌 通用知识迁移清单

核心方法论

    解耦式多物理场建模：降低复杂度，分别优化
    物理约束弱强制：推理阶段后处理，避免训练复杂化
    滑动窗口跨域：局部预测+物理聚合，突破域形状限制
    物理特征工程：领域知识→输入特征，加速收敛

    范数优势：对异常值鲁棒，适合物理场预测

架构设计

    U-Net+注意力：多尺度特征+全局依赖
    组归一化：不依赖批大小，保留绝对尺度
    SiLU激活：平滑非单调，捕捉复杂模式

训练与评估

    交叉验证：验证超参数鲁棒性
    大规模合成数据：数据换精度（10,500个样本）
    中位数案例分析：评估典型性能
    物理一致性检验：质量守恒、压力连续性

应用价值
    推理速度优势：数量级提升（3分钟 vs. >100小时）
    开源价值：降低复现门槛，推动领域发展
    真实数据验证：独立基准测试是实用性证明

局限认知

    2D假设边界：明确适用范围（单向纤维）和不适用场景（3D编织）
    合成-真实差距：需在多样化真实数据上持续验证

未来方向

    多尺度建模链：微观→中观→宏观
    不确定性量化：高风险应用必需
    主动学习：智能选择困难样本，提升数据效率
