基于深度学习与有限元方法的轻量化混杂复合材料逆向结构-性能设计探索

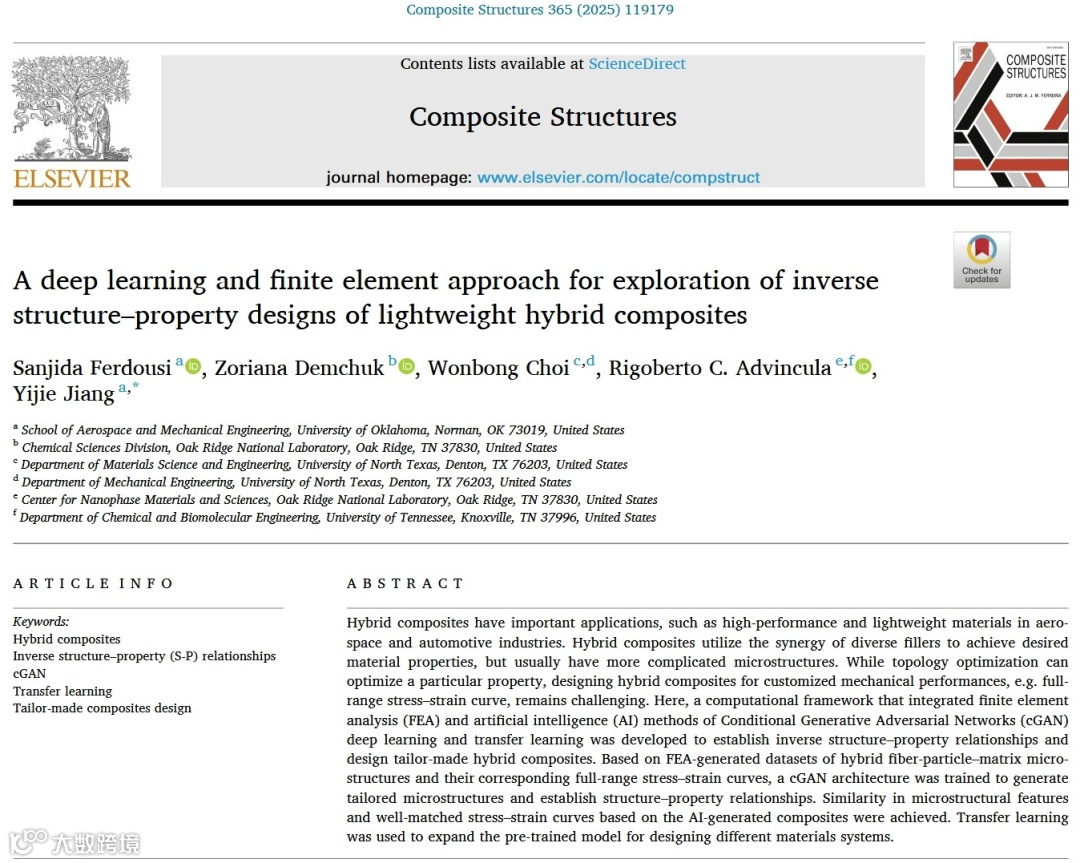

论文信息：
第一部分：战略叙事层
✅ 第一层：论文总结
这篇论文发现了混杂复合材料无法根据完整力学性能（全范围应力-应变曲线）进行定制化设计的真问题。核心硬挑战在于传统逆向设计只能优化单一参数（如强度），无法处理复杂的全程力学响应。为了攻克这一挑战，作者提出了FEA与cGAN-LSTM深度学习结合的框架，通过8000+仿真数据训练AI模型。该方法取得了FID评分0.21-0.577、88%案例实现精准匹配、迁移学习减少52%训练时间的强效果，最终带来了"性能→结构"逆向设计新范式和跨材料体系快速迁移能力的新见解。
✅ 第二层：论文拆解
真实工程问题：航空航天、汽车等领域需要轻量化材料，不仅要满足某个强度值，更要在整个加载过程（弹性-塑性-失效）表现出特定行为。传统"试错法"效率低下，设计参数组合爆炸。
核心科学挑战：
-
1. 现有方法只优化单参数（杨氏模量、屈服强度），无法处理应力-应变曲线这种序列化性能 -
2. 混杂复合材料参数耦合复杂（纤维取向、体积分数、颗粒分布等） -
3. 从"性能数据"到"微观结构图像"的映射是高维非线性逆问题
巧妙的核心方法：
-
• FEA数据引擎：参数化生成8000+微观结构及对应应力-应变曲线 -
• cGAN-LSTM架构：LSTM编码应力-应变序列，cGAN生成满足条件的微观结构图像 -
• 迁移学习：PDMS柔性材料预训练→环氧刚性材料微调
令人信服的效果：
-
• FID评分0.21-0.577（远低于高质量阈值5） -
• 体积分数误差：颗粒±3.39%，纤维±2.09% -
• 88%案例应力-应变曲线匹配（R²>90%） -
• 迁移学习使数据需求降低78%
凝练出的新见解：
-
1. 全程力学响应可作为"整体性能指纹"直接驱动设计 -
2. 物理仿真+AI形成互补：FEA保证物理正确性，AI实现高效探索 -
3. 微观结构的几何规律具有材料无关性，可跨体系迁移
✅ 第三层：全局架构与核心精粹
摘要精译：本文开发了集成FEA与cGAN深度学习的计算框架，建立逆向结构-性能关系以设计定制化混杂复合材料。基于FEA生成的纤维-颗粒-基体数据集及应力-应变曲线，训练cGAN生成定制微观结构。实现了微观特征相似和应力-应变曲线良好匹配。迁移学习扩展了模型对不同材料体系的设计能力。
结论精译：通过FEA与ML集成，开发了AI驱动的混杂复合材料设计框架。cGAN-LSTM模型根据期望应力-应变曲线直接生成微观结构。验证集和测试集FID评分分别为0.21和0.577，88%案例匹配良好。迁移学习在环氧基复合材料上获得FID 0.182-0.281。建立了完整的逆向S-P关系和基线模型。

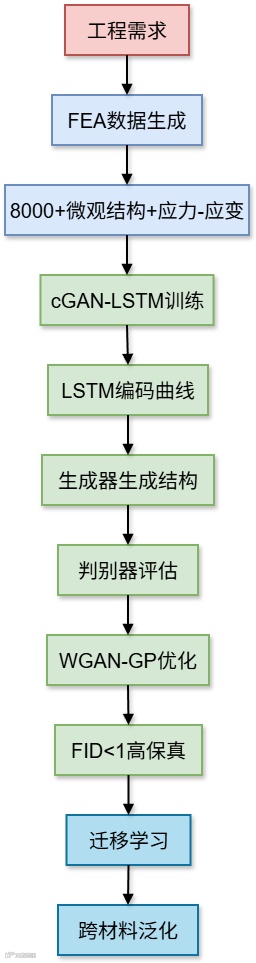

结构导图：
第二部分：技术解构层
✅ 第四层：理论基石
核心理论：
-
1. 有限元分析（FEA）：求解连续介质力学问题，对复合材料建立应力-应变本构关系 -
• 弹性： -
• 超弹性（PDMS）：Neo-Hookean应变能函数 -
• 复合材料：通过代表性体积单元（RVE）均质化 -
2. 生成对抗网络（GAN）： -
• 生成器G从噪声z生成样本G(z) -
• 判别器D判断真假 -
• 对抗训练： -
3. 条件GAN（cGAN）：引入条件y（应力-应变曲线） -
• 生成器：G(z,y) -
• 判别器：D(x,y) -
• 实现"定向生成" -
4. LSTM：处理序列数据的RNN -
• 记忆单元贯穿序列 -
• 三门控机制（遗忘、输入、输出） -
• 捕捉应力-应变曲线前后依赖 -
5. Wasserstein GAN（WGAN-GP）： -
• 用Wasserstein距离改进训练稳定性 -
• 梯度惩罚避免梯度消失/爆炸 -
• 损失：
关键术语：
-
• FID评分：衡量生成图像与真实图像特征分布相似度，FID<5为高质量 -
• Neo-Hookean模型：橡胶类材料的超弹性本构，参数 （剪切）、 （压缩） -
• 迁移学习：预训练模型知识迁移到新任务，减少数据和时间需求
✅ 第五层：数理模型与算法逻辑
数学模型：
-
1. Neo-Hookean应变能：
-
• MPa（剪切模量相关） -
• MPa （体积模量相关） -
• ：第一偏应变不变量 -
2. cGAN损失函数：
-
• ：梯度惩罚权重 -
3. 性能评估：
-
• 高分组：Score>0.5 -
• 中等组：-0.5≤Score≤0.5 -
• 低分组：Score<-0.5
数据生成：
-
• Abaqus参数化建模（纤维0°-90°、体积分数0-18%） -
• 网格：颗粒0.005mm、基体0.01mm、纤维0.02mm -
• 施加位移2.5mm（PDMS）/0.3mm（环氧） -
• 提取微观结构图（128×128）+应力-应变曲线（99点）
cGAN训练：
-
1. LSTM编码应力-应变序列（4层×256单元） -
2. 生成器：拼接编码向量+噪声z，经4层转置卷积生成128×128图像 -
3. 判别器：5层卷积下采样，多尺度融合条件信息，输出真实性标量 -
4. 训练：判别器更新5次，生成器更新1次，batch=32，lr=0.0001 -
5. 监控FID评分，早停策略
迁移学习：
-
• 加载预训练权重 -
• 降低学习率至0.00001 -
• 新数据微调500 epochs -
• 训练时间1.7h（原3.5h）
✅ 第六层：工程实现与数据流
数据流：
参数定义 → Abaqus建模 → FEA求解 → 提取图像+曲线
→ 归一化 → 数据集划分(70/15/15) → cGAN训练
→ LSTM编码 → 生成器输出 → 判别器评估 → 权重更新
→ FID监控 → 保存模型 → 测试生成 → FEA验证 → 性能评估
技术栈：
-
• FEA：Abaqus v2023 -
• 编程：Python 3.8+ -
• 深度学习：PyTorch 1.10+ -
• 硬件：NVIDIA A100（40GB显存） -
• 优化器：Adam（ ） -
• 数据：HDF5/CSV存储
计算资源：
-
• GPU显存：8GB -
• 训练时间：3h32min（500 epochs） -
• FEA数据生成：~2000 GPU小时
✅ 第七层：结果验证与图表解读

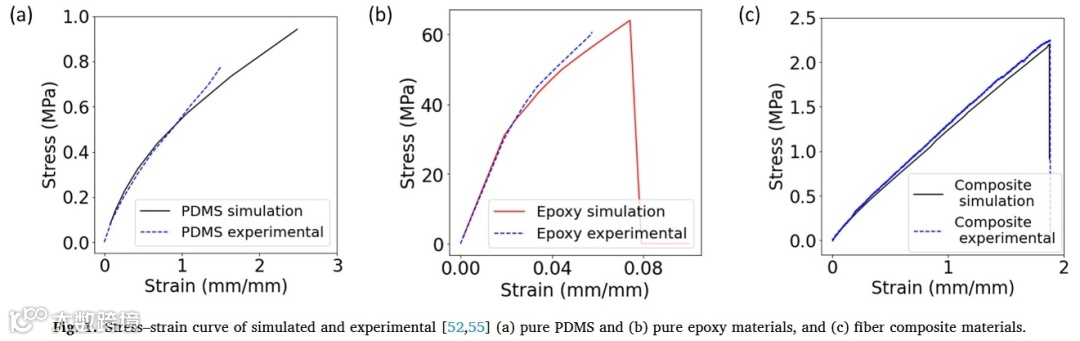

图1（材料验证）：纯PDMS和环氧的FEA与实验对比，证明本构模型准确

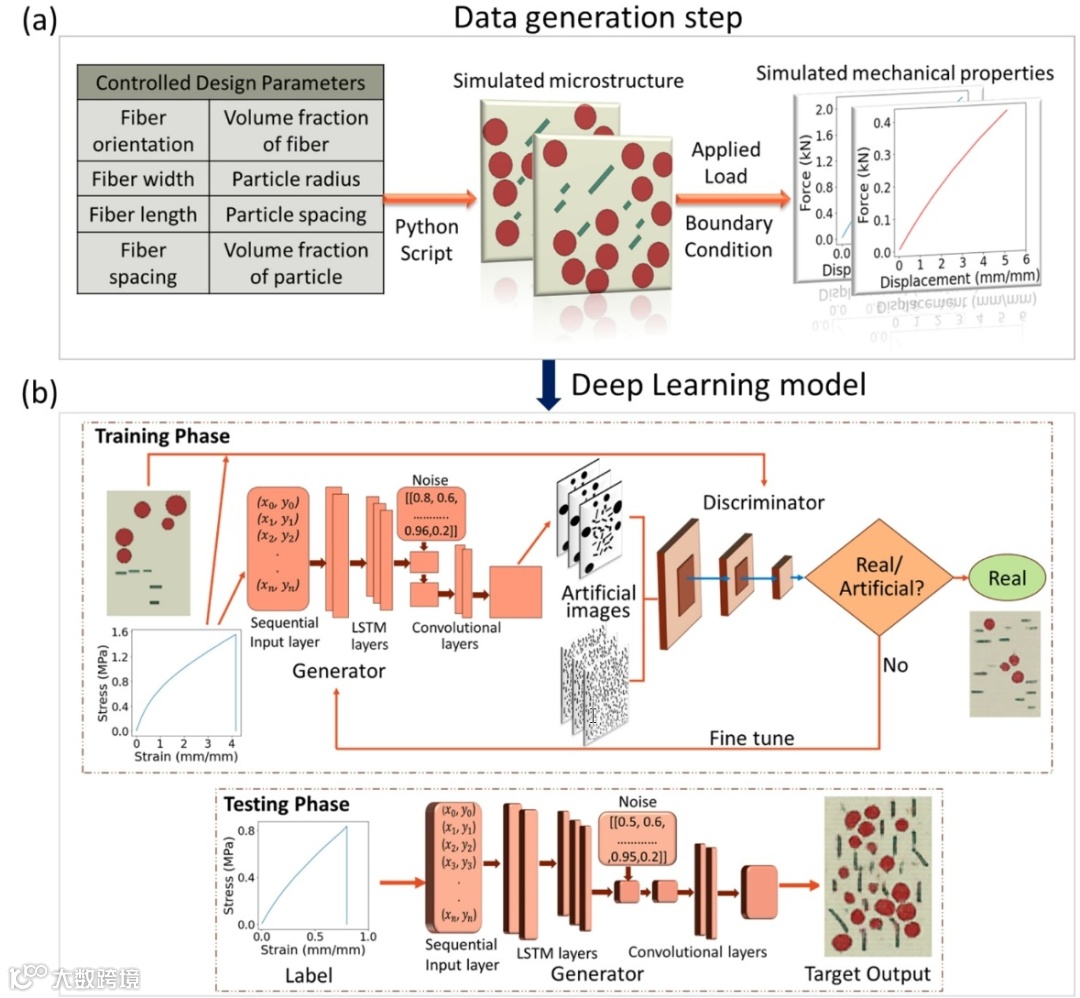

图2（框架总览）：展示FEA数据生成→cGAN训练→迁移学习完整流程

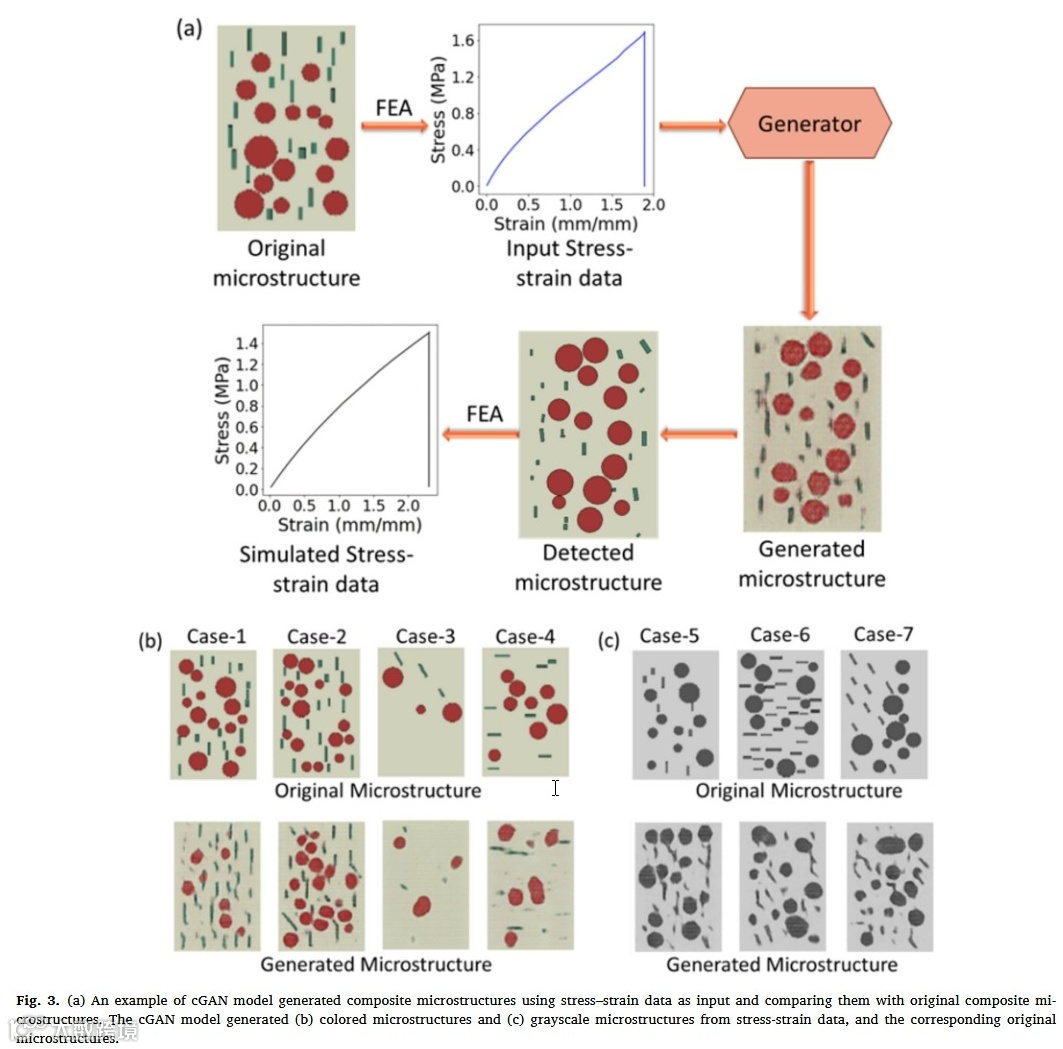

图3（生成示例）：
-
• AI生成微观结构与原始高度相似 -
• 应力-应变曲线几乎重合 -
• 彩色/灰度模型性能相当（FID 0.457-0.577）

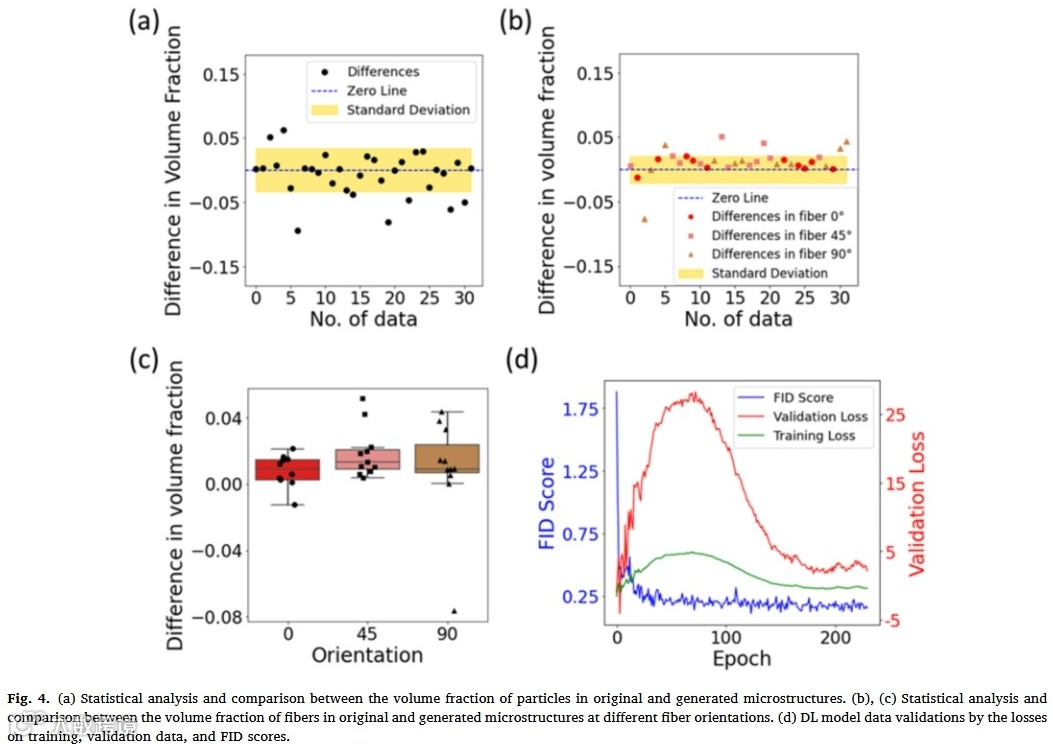

图4（特征分析）：
-
• 颗粒体积分数误差±3.39% -
• 纤维体积分数误差±2.09% -
• FID从1.88快速收敛至0.21±0.07 -
• 训练/验证损失稳定，无过拟合

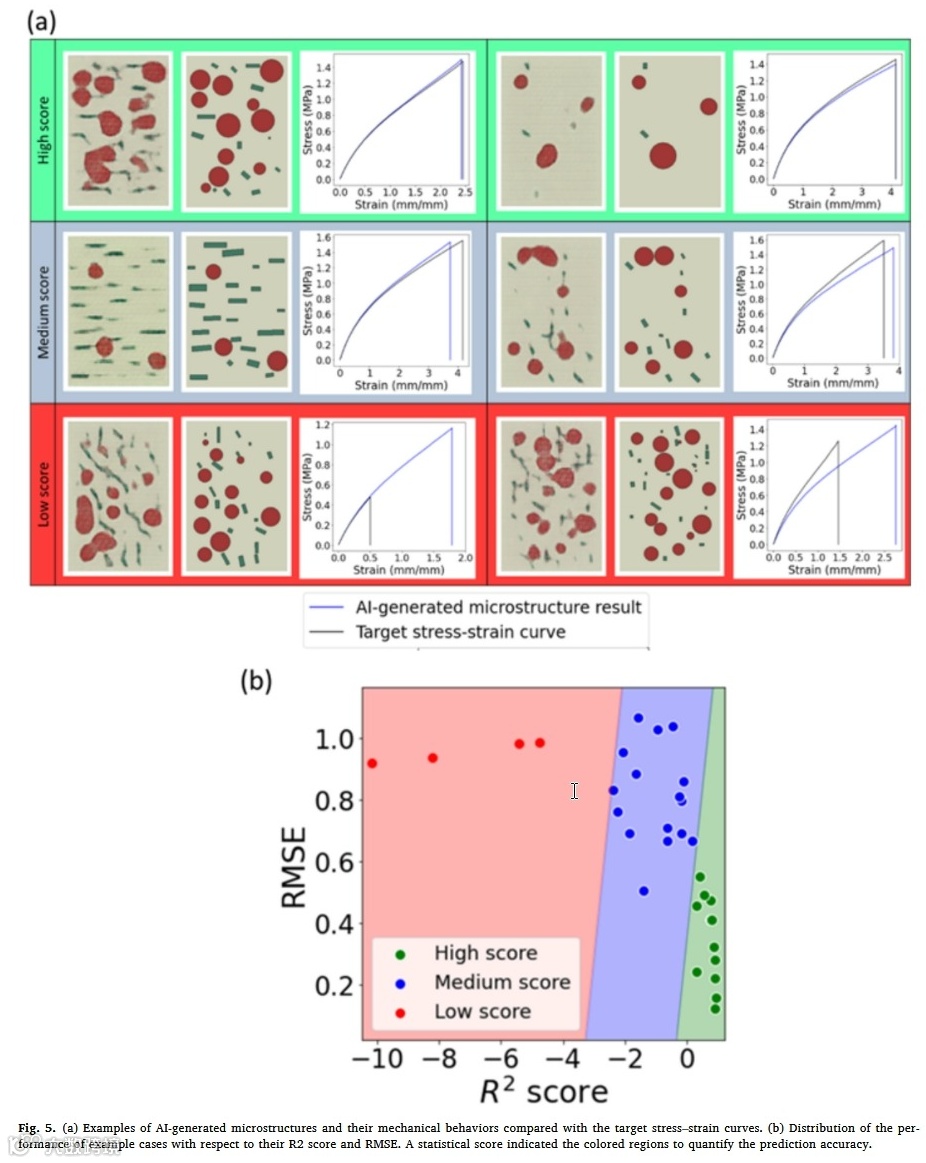

图5（性能匹配）：
-
• 高分组：R²>99%，完美匹配 -
• 中等组：弹性段准确，塑性段轻微偏差 -
• 低分组：早期失效案例（应变<50%）有系统偏差 -
• 88%案例达高/中等水平

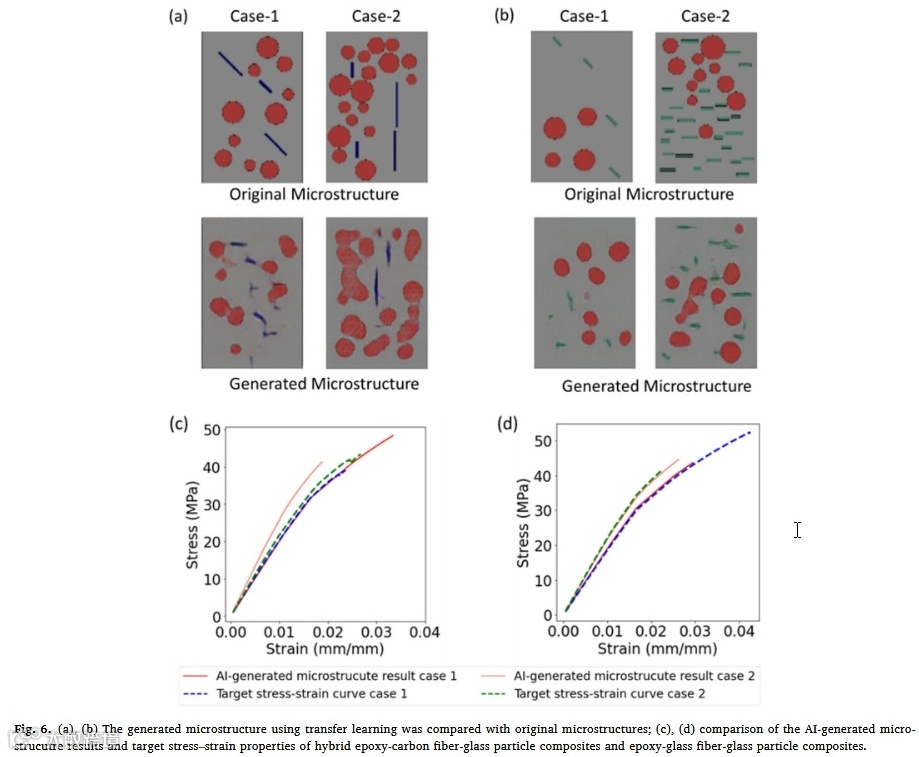

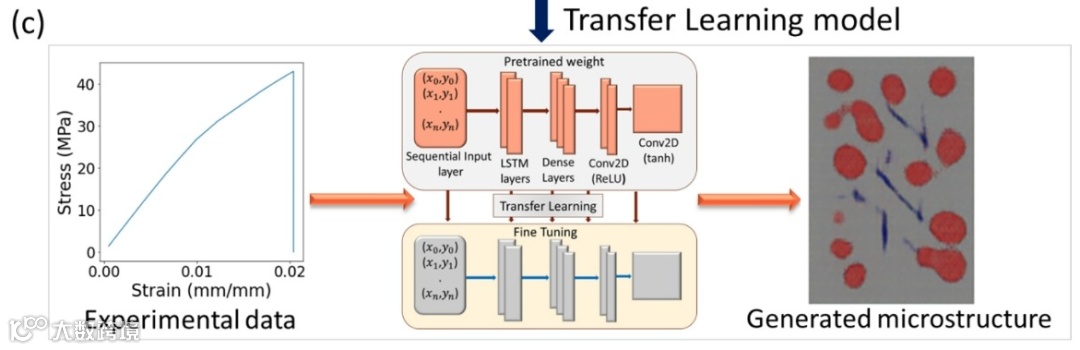

图6（迁移学习）：
-
• 环氧-碳纤维：FID=0.281，R²=93.82%-99.93% -
• 环氧-玻璃纤维：FID=0.182，R²>99.9% -
• 弹性区预测极准，失效区因特征检测误差略有偏差
✅ 第八层：思维洞察
隐含假设：
-
1. 完美界面粘结（忽略脱粘） -
2. 2D平面应变简化（忽略3D效应） -
3. 准静态加载（无应变率效应） -
4. 失效后零值填充（导致低失效应变偏差）
精妙处理：
-
1. LSTM+GAN融合：时序编码+图像生成 -
2. 多尺度条件注入：在判别器每层融合条件 -
3. 伪塑性+Neo-Hookean：简化失效模型降低成本 -
4. 5:1判别器更新频率：维持训练平衡
思维转折点：
-
1. 从"单参数优化"到"全曲线匹配" -
2. 从"黑盒AI"到"物理验证闭环" -
3. 从"材料特异"到"通用框架" -
4. 从"GAN不稳定"到"WGAN-GP鲁棒"
局限性：
-
1. 2D无法直接用于3D打印 -
2. 低失效应变案例系统偏差 -
3. 完美粘结假设限制真实性 -
4. 迁移学习材料跨度边界未明 -
5. 黑盒模型可解释性弱
✅ 第九层：知识迁移与拓展
可迁移方法论：
-
1. FEA驱动数据生成： -
• 参数空间采样→批量仿真→标准化输出 -
• 适用：热传导、电磁学、流体、声学 -
2. 条件生成逆向设计： -
• 目标性能作条件→cGAN生成结构 -
• 适用：药物设计、建筑设计、电路设计 -
3. 迁移学习策略： -
• 大数据预训练→小数据微调 -
• 学习率降10倍，微调20%-50% epochs -
• 适用：医学图像、科学文献、路径规划 -
4. 物理验证闭环： -
• AI生成→FEA/实验验证→反馈优化 -
• 规避AI幻觉，保证物理正确性
复现路径：
-
1. 环境准备：GPU、Abaqus、PyTorch -
2. 数据生成：8000案例并行仿真 -
3. 模型训练：cGAN实现+超参调优 -
4. 验证分析：FEA验证+性能评估
改进方向：
-
1. Physics-Informed cGAN：嵌入物理约束（平衡方程、几何方程） -
2. 多目标Pareto优化：平衡强度vs重量、刚度vs韧性 -
3. 3D扩展：生成 体素或隐式神经表示
未来建议：
-
• 短期：建立在线工具、扩展材料库、开发失效预测模块 -
• 中期：实验验证、工业应用、闭环自主优化 -
• 长期：跨物理场耦合、制造工艺集成、推动AI材料设计新范式
📌 通用知识清单
方法论：逆向问题新范式、物理+AI协同、迁移学习复用
技术：cGAN+LSTM架构、WGAN-GP稳定训练、多尺度条件注入、FID质量评估
工程：参数化采样、非均匀网格、验证闭环、超参调优系统方法
核心价值：开创了"性能→结构"逆向设计路径，为材料工程提供AI驱动的定制化设计工具，展示了跨材料体系快速泛化的可能性。
